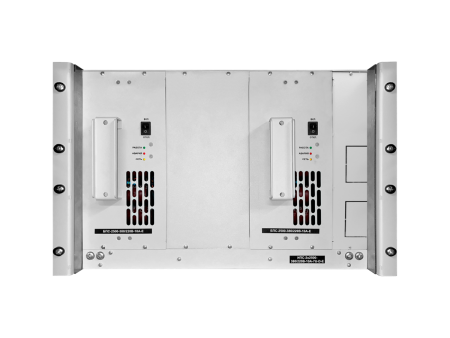

ЗВУ ИПС 2*2500-380/220В-10А-7U-D-Е

Основные характеристики
- Входное напряжение перемен. тока - 380В
- Выходное напряжение пост. тока - 220В
- Номинальный выходной ток - 2х10А
- Макс. потребляемая мощность - 2*2500Вт
- Охлаждение - естественное
- Управление и контроль - УКУ 207.11, УКУ 207.13
- Мониторинг - RS485 (ModBUS RTU), Ethernet (ModBUS TCP), Ethernet (SNMPv1)
- Выходной развязывающий диод - да
- Количество БПС - 2 x 1шт
- Исполнение - 19"
- Габариты (ШхГхВ) - 483x415x307(7U)
- Масса, не более - 30 кг

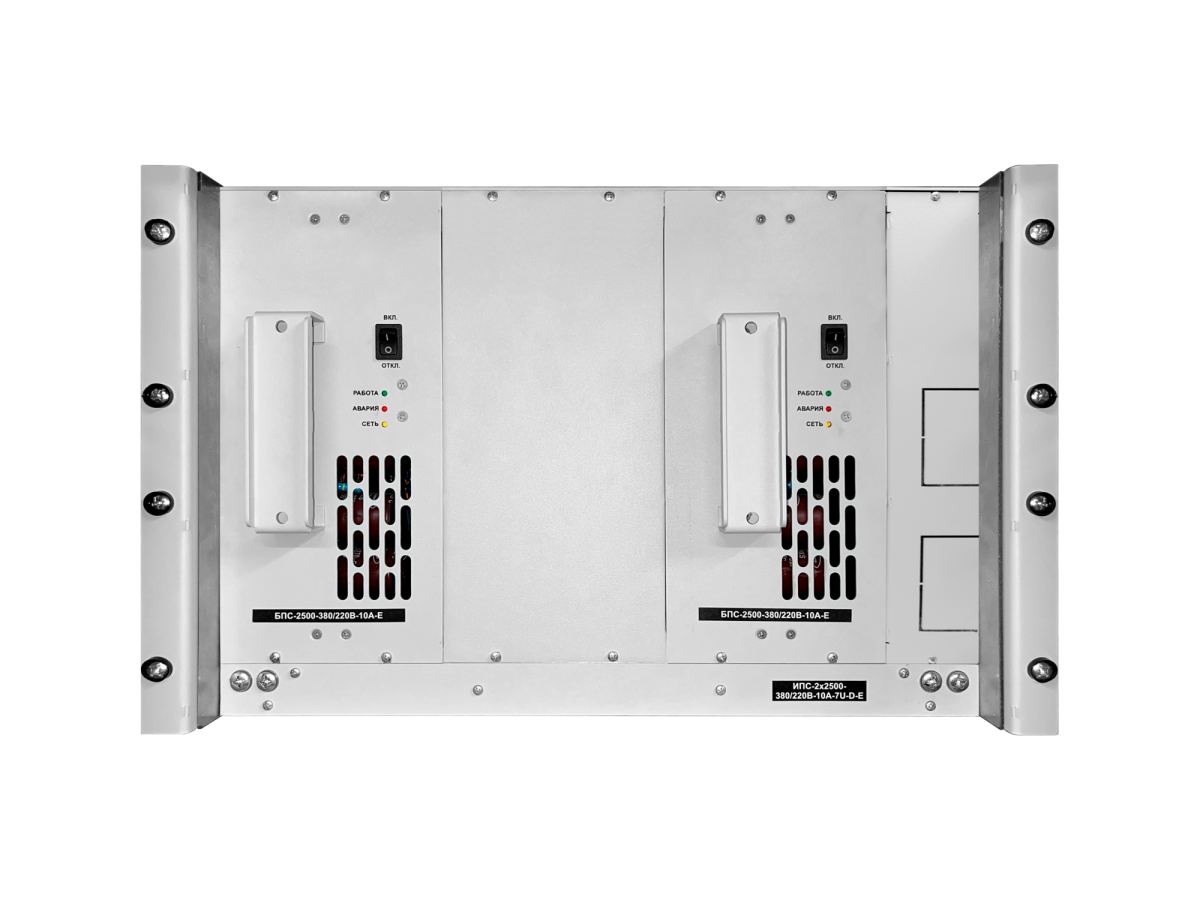

Модульное зарядно-выпрямительное устройство
ИПС 2*2500-380/220В-10А-7U-D-Е
Система бесперебойного электропитания, предназначена для зарядки и содержания АКБ, параллельной работы с АКБ, формовки отдельных аккумуляторов, также есть возможность работы без АКБ.ИПС может работать с реле контроля изоляции (РКИ) и LVBD (не входят в стандартную комплектацию - заказываются отдельной позицией).
Модульная структура позволяет обеспечивать «горячий» резерв и «горячую» замену модулей-выпрямителей.
Основные тех. характеристики
Номинальное входное напряжение, В |
АС 3х380 |
Номинальное выходное напряжение, В |
DC 220 |
Число фаз |
3 |
Количество выпрямителей |
2х1 |
Диапазон входного напряжения, В |
3х380/220В ± 15% , 50(60)Гц ± 10% (трехфазная сеть с нейтралью) |
Диапазон выходного напряжения, В |
(187 ... 256)В – штатный диапазон (187 ... 286)В – повышенный диапазон (доступен только в режимах уравн. или форм. заряд) |
Номинальный выходной ток, А |
2х10 |
Вид охлаждения |
естественное |
Интерфейсы мониторинга |
RS-485 (Modbus), Ethernet (SNMP), "сухие" контакты |
Максимальный потребляемый фазный ток, не более, А |
2х5,8 |
Максимальная потребляемая мощность, не более, ВА |
2х3250 |
Возможность параллельной работы |
да |
Пульсации выходного напряжения (от пика до пика), мВ |
1000 |
Коэффициент полезного действия при Iнагр = (0,5÷1,0)Iном, не менее |
0,93 |
Коэффициент мощности, не менее |
0,85 |
Сопротивление изоляции между входом и корпусом, МОм |
в нормальных климатических условиях, не менее 20 |
Гарантийный срок, мес |
36 |
Срок службы, лет |
20 |
Защиты
Защита от перегрузки |
да |
Уставка защиты от перегрузки БПС-2500-380/220В-10А-Е (ток ограничения), А |
10,5 ± 1% |
Защита от короткого замыкания на выходе |
да |
Защита от недопустимого снижения или пропадания фазы сетевого напряжения |
да |
Защита от перегрева |
да |
Физические характеристики
Диапазон температуры окружающей среды, °С |
+5 ... +40 |
Диапазон температуры окружающей среды при транспортировке и хранении, °С |
-50 ... +50 |
Относительная влажность воздуха, % |
95 |
Исполнение |
19’’ |
Габаритные размеры (ШхГхВ), мм |
483x415x307 (7U) |
Масса, не более кг |
30 |
-
Корзина ИПС
-
Модуль БПС (количество зависит от номинальной мощности ЗВУ)
-
Модуль измерения тока АКБ
-
Устройство контроля и управления
-
Датчик температуры АКБ, Шлейф УКУ (14+10 pin), Шлейф CAN (10 pin)
-
Паспорт
-
Руководство по эксплуатации
Основные тех. характеристики
Номинальное входное напряжение, В |
АС 3х380 |
Номинальное выходное напряжение, В |
DC 220 |
Число фаз |
3 |
Количество выпрямителей |
2х1 |
Диапазон входного напряжения, В |
3х380/220В ± 15% , 50(60)Гц ± 10% (трехфазная сеть с нейтралью) |
Диапазон выходного напряжения, В |
(187 ... 256)В – штатный диапазон (187 ... 286)В – повышенный диапазон (доступен только в режимах уравн. или форм. заряд) |
Номинальный выходной ток, А |
2х10 |
Вид охлаждения |
естественное |
Интерфейсы мониторинга |
RS-485 (Modbus), Ethernet (SNMP), "сухие" контакты |
Максимальный потребляемый фазный ток, не более, А |
2х5,8 |
Максимальная потребляемая мощность, не более, ВА |
2х3250 |
Возможность параллельной работы |
да |
Пульсации выходного напряжения (от пика до пика), мВ |
1000 |
Коэффициент полезного действия при Iнагр = (0,5÷1,0)Iном, не менее |
0,93 |
Коэффициент мощности, не менее |
0,85 |
Сопротивление изоляции между входом и корпусом, МОм |
в нормальных климатических условиях, не менее 20 |
Гарантийный срок, мес |
36 |
Срок службы, лет |
20 |
Защиты
Защита от перегрузки |
да |
Уставка защиты от перегрузки БПС-2500-380/220В-10А-Е (ток ограничения), А |
10,5 ± 1% |
Защита от короткого замыкания на выходе |
да |
Защита от недопустимого снижения или пропадания фазы сетевого напряжения |
да |
Защита от перегрева |
да |
Физические характеристики
Диапазон температуры окружающей среды, °С |
+5 ... +40 |
Диапазон температуры окружающей среды при транспортировке и хранении, °С |
-50 ... +50 |
Относительная влажность воздуха, % |
95 |
Исполнение |
19’’ |
Габаритные размеры (ШхГхВ), мм |
483x415x307 (7U) |
Масса, не более кг |
30 |
Источник питания стабилизированный для зарядно-выпрямительных устройств на базе модулей-выпрямителей БПС-2500-380/220В-10А-Е, предназначен для установки в стойку 19’’.
Главные функции ИПС 2*2500-380/220В-10А-7U-D-Е:
- зарядка и содержание кислотных АКБ,
- параллельная работа с АКБ на нагрузку,
- формовка отдельных аккумуляторов,
- возможность работы без АКБ с фиксированным выходным напряжением из диапазона 220В ± 15%.
Особенностью данной модели является специальная корзина, которая обладает объем одной корзины (для одного ЗВУ), но умещает в себе два устройства ЗВУ с возможностью параллельной работы и резервирования.
На выходе установлен развязывающий диод, который защищает оборудование от обратных токов и развязывает просадку напряжения питания на пиках сигнала от входных каскадов. Еще одной функцией диода является развязка 2-х однотипных комплектов ЗВУ на общую АКБ и/или нагрузку, если требуется их общая работа.
ИПС имеет естественный тип воздушного охлаждения.
Модульная структура ИПС позволяет гарантировать "горячий" резерв и "горячую" замену силовых модулей-выпрямителей.
Также ЗВУ может функционировать как модульный выпрямитель с фиксированным выходным напряжением. При этом выключаются функции работы с аккумуляторными батареями и настраивается работа, поддерживающая заданное фиксированное напряжение. Величина выходного напряжения задается с УКУ и может быть установлена любой из допустимого диапазона 220В ± 15% по протоколу RS485. При необходимости можно установить реле контроля изоляции (РКИ) для измерения и контроля сопротивления изоляции шин.
Если же контроллер выйдет из строя, то вся система перейдет в автономный режим работы с поддержанием заданного выходного напряжения.
Вы сможете приобрести оборудование ИПС 2*2500-380/220В-10А-7U-D-Е по цене производителя через нашу команду менеджеров. Помимо этого, мы предоставляем консультацию наших инженеров, успешно работающих с системами гарантированного электропитания бренда ФОРПОСТ более 20 лет. Мы работаем по всей территории России. Если вам нужно приобрести оборудование, предназначенное для ШОТ, ЭПУ, АБП в Москве, Санкт-Петербурге, Новосибирске, Екатеринбурге, Казани, Владивостоке, Краснодаре, Самаре, Омске или других городах, мы с радостью поможем вам.
Изделия ФОРПОСТ, которые вы можете купить в компании НТЦ СГЭП являются аналогами оборудования брендов Eltek, CE+T (TSI Bravo), Штиль, HVR.
Получите консультацию от наших квалифицированных инженеров и специалистов по подбору оборудования ФОРПОСТ уже сейчас.
