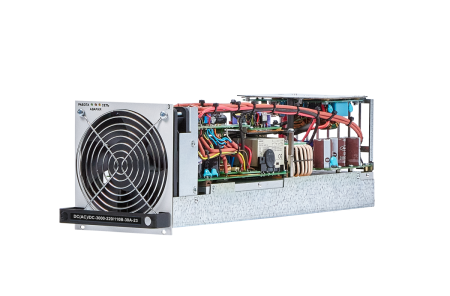

ЗВУ DC(AC)/DC-90000-220/110В-900А-30/30-30U-23 TKI
Серийное производство
Основные характеристики
- Входное напряжение питания - АС (220В) или DC (220В)
- Выходное напряжение пост. тока - 110В
- Номинальный выходной ток - 900А
- Макс. потребляемая мощность - 90000Вт
- Охлаждение - принудительное
- Управление и контроль - УКУ 207.11, УКУ 207.13
- Мониторинг - RS485 (ModBUS RTU), Ethernet (ModBUS TCP), Ethernet (SNMPv1)
- Выходной развязывающий диод - нет
- Количество БПС - 30 шт.
- Исполнение - 19"
- Габариты (ШхГхВ) - 483х510х1330 (30U)
- Масса - 300 кг

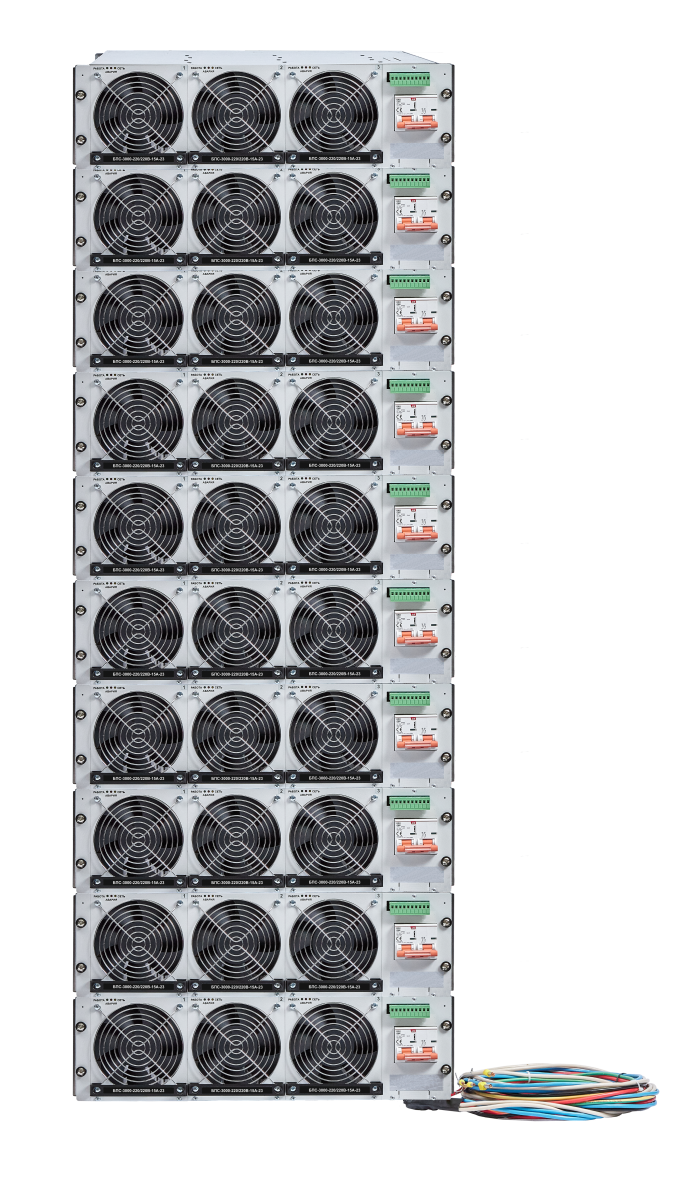

Модульное зарядно-выпрямительное устройство
DC(AC)/DC 90000-220/110В-900А-30/30-30U-23 TKI
Система бесперебойного электропитания, предназначена для зарядки и содержания АКБ, параллельной работы с АКБ, формовки отдельных аккумуляторов, также есть возможность работы без АКБ.
ИПС может работать с реле контроля изоляции (РКИ110/24СК/255ДДТ/6Р/RS485) и LVBD (не входят в комплектацию - заказываются отдельно).
Имеет универсальный вход DC(AC) 220В, что позволяет использовать в качестве источника питания как сеть АС 220В, так и ввод DC 220В.
DC(AC)/DC 90000-220/110В-900А-30/30-30U-23 TKI
Система бесперебойного электропитания, предназначена для зарядки и содержания АКБ, параллельной работы с АКБ, формовки отдельных аккумуляторов, также есть возможность работы без АКБ.
ИПС может работать с реле контроля изоляции (РКИ110/24СК/255ДДТ/6Р/RS485) и LVBD (не входят в комплектацию - заказываются отдельно).
Имеет универсальный вход DC(AC) 220В, что позволяет использовать в качестве источника питания как сеть АС 220В, так и ввод DC 220В.
Гарантия: 36 месяцев
1
Добавить в спецификацию
Характеристики
Реквизиты
—
ЗВУ 110В, Товар
Характеристики1
—
Основные тех. характеристики
|
Номинальное входное напряжение, В |
АС (220) или DC (220) |
|
Номинальное выходное напряжение, В |
110 |
|
Номинальная входная частота, Гц |
50 |
|
Диапазон входной частоты, Гц |
50(60)Гц ± 10% |
|
Диапазон входного напряжения, В |
АС 220(230)В ± 15% или DC (176 … 260)В |
|
Диапазон выходного напряжения, В |
(97 ... 128)В – штатный диапазон |
|
Номинальный выходной ток, А |
900 |
|
Число фаз |
1 |
|
Вид охлаждения |
принудительное |
|
Количество выпрямителей |
30 |
|
Интерфейсы мониторинга |
RS485 (ModBUS RTU), Ethernet (ModBUS TCP), Ethernet (SNMPv1) |
|
Максимальный потребляемый фазный ток, не более, А |
735 |
|
Максимальная потребляемая мощность, не более, ВА |
129300 |
|
Возможность параллельной работы |
нет |
|
Пульсации выходного напряжения (от пика до пика), мВ |
1000 |
|
Коэффициент полезного действия при Iнагр = (0,5÷1,0)Iном, не менее |
0,9 |
|
Коэффициент мощности, не менее |
0,96 |
|
Сопротивление изоляции между входом и корпусом, МОм |
в нормальных климатических условиях, не менее 20
при влажности 95% и температуре +30°С, не менее 1 |
|
Гарантийный срок, мес |
36 |
|
Срок службы, лет |
20 |
Защиты
|
Защита от перегрузки |
да |
|
Уставка защиты от перегрузки БПС-3000-220/110В-30А-23 (ток ограничения), А |
30,5 ± 1% |
|
Защита от короткого замыкания на выходе |
да |
|
Защита от недопустимого снижения или пропадания фазы сетевого напряжения |
да |
|
Защита от перегрева |
да |
Физические характеристики
|
Диапазон температуры окружающей среды, °С |
+5 ... +40 |
|
Диапазон температуры окружающей среды при транспортировке и хранении, °С |
-50 ... +50 |
|
Относительная влажность воздуха, % |
95 |
|
Форм-фактор |
23 |
|
Исполнение |
19’’ |
|
Габаритные размеры (ШхГхВ), мм |
483 х 510 х 1330 (30U) |
|
Масса, не более кг |
300 |
Комплект поставки
—
<p>
</p>
<ol>
<li>
<p>
Корзина ИПС (количество зависит от номинальной мощности ЗВУ)
</p>
</li>
<li>
<p>
Модуль БПС (количество зависит от номинальной мощности ЗВУ)
</p>
</li>
<li>
<p>
Модуль измерения тока АКБ
</p>
</li>
<li>
<p>
Устройство контроля и управления
</p>
</li>
<li>
<p>
Датчик температуры АКБ, Шлейф УКУ (14+10 pin), Шлейф CAN (10 pin)
</p>
</li>
<li>
<p>
Паспорт
</p>
</li>
<li>
<p>
Руководство по эксплуатации
</p>
</li>
</ol>
<p>
</p>
</p>
<ol>
<li>
<p>
Корзина ИПС (количество зависит от номинальной мощности ЗВУ)
</p>
</li>
<li>
<p>
Модуль БПС (количество зависит от номинальной мощности ЗВУ)
</p>
</li>
<li>
<p>
Модуль измерения тока АКБ
</p>
</li>
<li>
<p>
Устройство контроля и управления
</p>
</li>
<li>
<p>
Датчик температуры АКБ, Шлейф УКУ (14+10 pin), Шлейф CAN (10 pin)
</p>
</li>
<li>
<p>
Паспорт
</p>
</li>
<li>
<p>
Руководство по эксплуатации
</p>
</li>
</ol>
<p>
</p>
Основные тех. характеристики
|
Номинальное входное напряжение, В |
АС (220) или DC (220) |
|
Номинальное выходное напряжение, В |
110 |
|
Номинальная входная частота, Гц |
50 |
|
Диапазон входной частоты, Гц |
50(60)Гц ± 10% |
|
Диапазон входного напряжения, В |
АС 220(230)В ± 15% или DC (176 … 260)В |
|
Диапазон выходного напряжения, В |
(97 ... 128)В – штатный диапазон |
|
Номинальный выходной ток, А |
900 |
|
Число фаз |
1 |
|
Вид охлаждения |
принудительное |
|
Количество выпрямителей |
30 |
|
Интерфейсы мониторинга |
RS485 (ModBUS RTU), Ethernet (ModBUS TCP), Ethernet (SNMPv1) |
|
Максимальный потребляемый фазный ток, не более, А |
735 |
|
Максимальная потребляемая мощность, не более, ВА |
129300 |
|
Возможность параллельной работы |
нет |
|
Пульсации выходного напряжения (от пика до пика), мВ |
1000 |
|
Коэффициент полезного действия при Iнагр = (0,5÷1,0)Iном, не менее |
0,9 |
|
Коэффициент мощности, не менее |
0,96 |
|
Сопротивление изоляции между входом и корпусом, МОм |
в нормальных климатических условиях, не менее 20
при влажности 95% и температуре +30°С, не менее 1 |
|
Гарантийный срок, мес |
36 |
|
Срок службы, лет |
20 |
Защиты
|
Защита от перегрузки |
да |
|
Уставка защиты от перегрузки БПС-3000-220/110В-30А-23 (ток ограничения), А |
30,5 ± 1% |
|
Защита от короткого замыкания на выходе |
да |
|
Защита от недопустимого снижения или пропадания фазы сетевого напряжения |
да |
|
Защита от перегрева |
да |
Физические характеристики
|
Диапазон температуры окружающей среды, °С |
+5 ... +40 |
|
Диапазон температуры окружающей среды при транспортировке и хранении, °С |
-50 ... +50 |
|
Относительная влажность воздуха, % |
95 |
|
Форм-фактор |
23 |
|
Исполнение |
19’’ |
|
Габаритные размеры (ШхГхВ), мм |
483 х 510 х 1330 (30U) |
|
Масса, не более кг |
300 |
Зарядно-выпрямительное устройство (ЗВУ) источник питания стабилизированный с универсальным входом DC(AC)/DC (220/110) предназначен для зарядки и поддержания кислотных аккумуляторных батарей, обеспечивая бесперебойное электропитание при отключении основного источника.
Ключевые функции DC(AC)/DC 90000-220/110В-900А-30/30-30U-23 TKI:
- Параллельная работа с аккумуляторами – гарантирует непрерывное питание даже при выходе из строя части батарей.
- Формовка аккумуляторов – продлевает срок их службы и оптимизирует производительность.
- Режим работы без АКБ – обеспечивает стабильное выходное напряжение в диапазоне 220В ±15%.
- Модульная конструкция – поддерживает «горячий» резерв и замену выпрямительных модулей без отключения системы.
- Гибкость конфигурации – устройство можно настроить как модульный выпрямитель с фиксированным напряжением, отключив функции работы с АКБ.
Дополнительные возможности:
- Контроль изоляции – опциональная установка реле РКИ для мониторинга сопротивления изоляции шин.
- Автономный режим – при отказе контроллера система продолжает работу с поддержанием заданного напряжения.
- Принудительный тип воздушного охлаждения с возможностью управления через УКУ, протокол RS485
Мощность системы:
Указанная модель имеет максимальную мощность 90 кВт, однако мы можем собрать систему любой меньшей мощности под ваши задачи – просто сообщите свои требования!
Где купить и поддержка:
Наша компания предлагает DC(AC)/DC 90000-220/110В-900А-30/30-30U-23 TKIпо цене производителя. Вас проконсультируют инженеры с 20-летним опытом работы в сфере гарантированного электропитания. Доставка и сервис доступны по всей России, включая Москву, Санкт-Петербург, Новосибирск, Екатеринбург, Казань, Владивосток и другие города.
Аналоги брендов:
Оборудование ФОРПОСТ является аналогом решений от Eltek, CE+T (TSI Bravo), Штиль, HVR и других ведущих производителей.
Свяжитесь с нами сегодня для подбора оптимальной конфигурации ИПС под ваши нужды!
Руководство по эксплуатации
ЗВУ DC(AC)-DC на базе БПС-3000-220-110В-30А-23 (19'' 3U 0-3) (05.09.25) 9.74 MBТехнические условия
ТУ 011 ЗВУ 2019 (1 изм 2024) 4.96 MBДекларация
Декларация ИПС ЗВУ (2024) 5.30 MB
