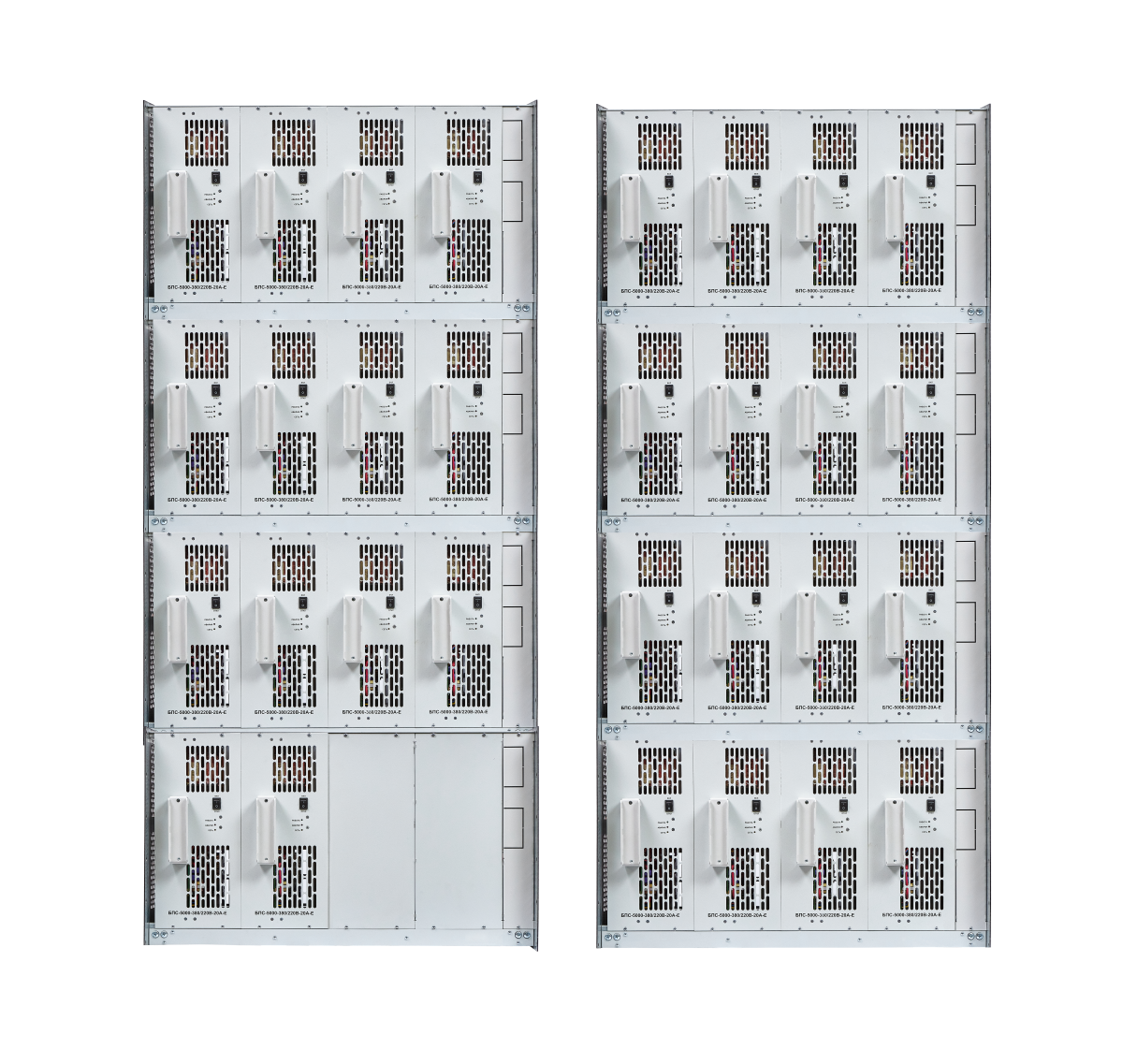

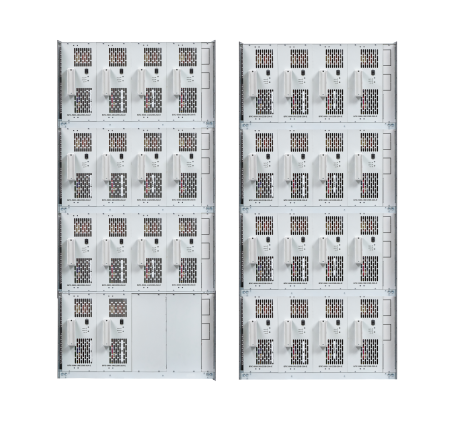

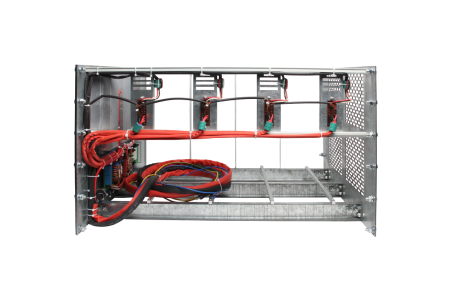

ЗВУ ИПС-150000-380/220В-600А-Е
Серийное производство
Основные характеристики
- Входное напряжение перемен. тока - 380В
- Выходное напряжение пост. тока - 220В
- Номинальный выходной ток - 600А
- Макс. потребляемая мощность - 150000Вт
- Охлаждение - естественное
- Управление и контроль - УКУ 207.11, УКУ 207.13
- Мониторинг - RS485 (ModBUS RTU), Ethernet (ModBUS TCP), Ethernet (SNMPv1)
- Выходной развязывающий диод - нет
- Количество БПС - 30 шт.
- Исполнение - 19"
- Габариты (ШхГхВ) - 700х554х3184мм
- Масса, не более - 600 кг
Модульное зарядно-выпрямительное устройство
ИПС 150000-380/220В-600А-E
Система бесперебойного электропитания, предназначена для зарядки и содержания АКБ, параллельной работы с АКБ, формовки отдельных аккумуляторов, также есть возможность работы без АКБ.ИПС может работать с реле контроля изоляции (РКИ) и LVBD (не входят в стандартную комплектацию - заказываются отдельной позицией).
Модульная структура позволяет обеспечивать «горячий» резерв и «горячую» замену модулей-выпрямителей.
Гарантия: 36 месяцев
1
Добавить в спецификацию
Характеристики
Реквизиты
—
ЗВУ 220В, Товар
Глубина, мм
—
1592
Характеристики1
—
|
Номинальное вх. напряжение, В |
3х380 |
|
Номинальное вых. напряжение, В |
220 |
|
Число фаз |
3 |
|
Количество выпрямителей |
30 |
|
Диапазон входного напряжения, В |
3х380 ± 15% |
|
Номинальная входная частота, Гц |
50 |
|
Диапазон входной частоты, Гц |
50(60)Гц ± 10% |
|
Диапазон выходного напряжения, В |
187 ... 256 |
|
Номинальный выходной ток, А |
600 |
|
Диапазон температуры окружающей среды, °С |
+5 ... +40 |
|
Диапазон температуры окружающей среды при транспортировке и хранении, °С |
-50 ... +50 |
|
Относительная влажность воздуха, % |
95 |
|
Вид охлаждения |
естественный |
|
Интерфейсы мониторинга |
"сухие" контакты, RS-485 (Modbus), LAN (SNMP) |
|
Максимальный потребляемый фазный ток, не более, А |
348 |
|
Максимальная потребляемая мощность, не более, ВА |
195000 |
|
Возможность параллельной работы |
нет |
|
Пульсации выходного напряжения (от пика до пика), мВ |
1000 |
|
Коэффициент полезного действия при Iнагр = (0,5÷1,0)Iном, не менее |
0,93 |
|
Коэффициент мощности, не менее |
0,85 |
|
Сопротивление изоляции между входом и корпусом, МОм |
в нормальных климатических условиях, не менее 20 при влажности 95% и температуре +30°С, не менее 1 |
|
Защита от перегрузки |
да |
|
Уставка защиты от перегрузки DC/DC-3000-220/220В-15А-14 (ток ограничения), А |
20,5 ± 1% |
|
Защита от короткого замыкания на выходе |
да |
|
Защита от недопустимого снижения или пропадания фазы сетевого напряжения |
да |
|
Защита от перегрева |
да |
|
Высота, мм |
1592 |
|
Габаритные размеры (ШхГхВ), мм |
700 х 554 х 3184 |
|
Масса, не более, кг |
646 |
|
Гарантийный срок, мес |
36 |
|
Срок службы, лет |
20 |
Комплект поставки
—
-

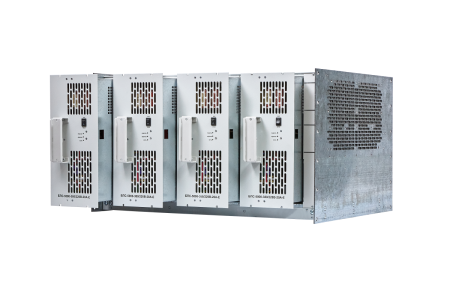

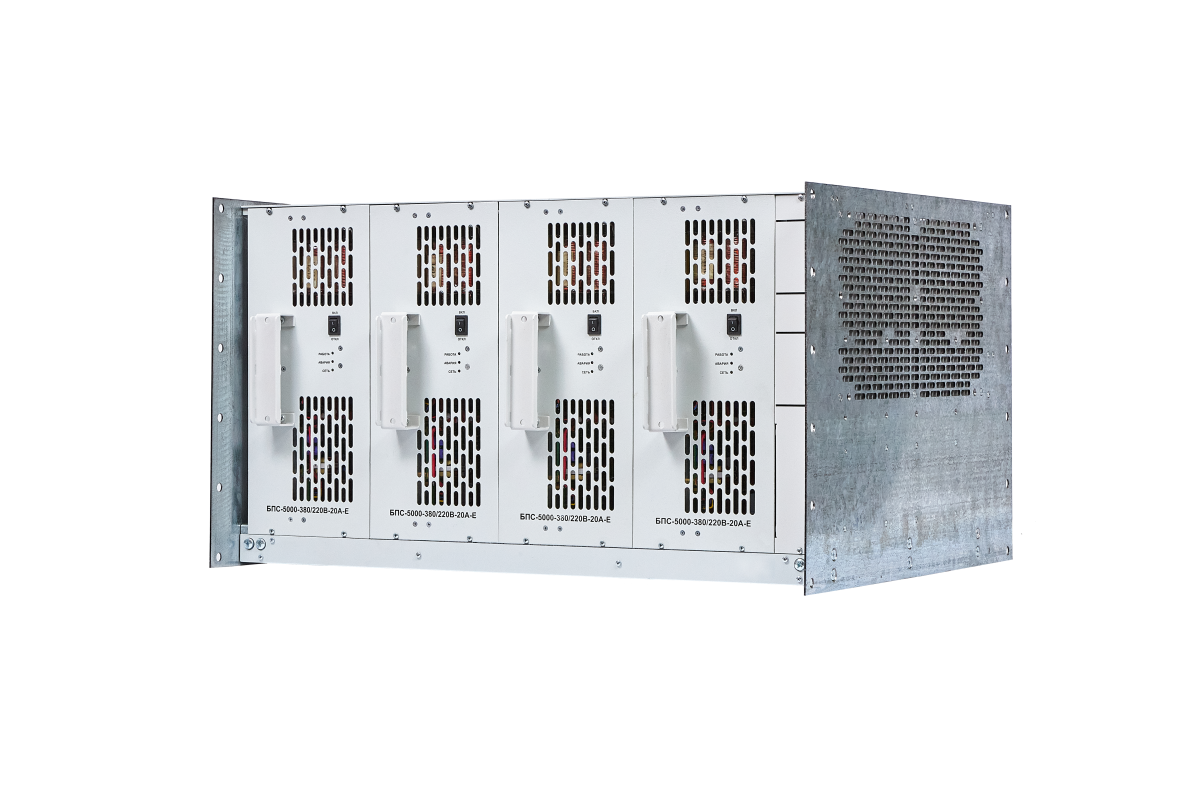

Корзина ИПС (количество зависит от номинальной мощности ЗВУ)
-

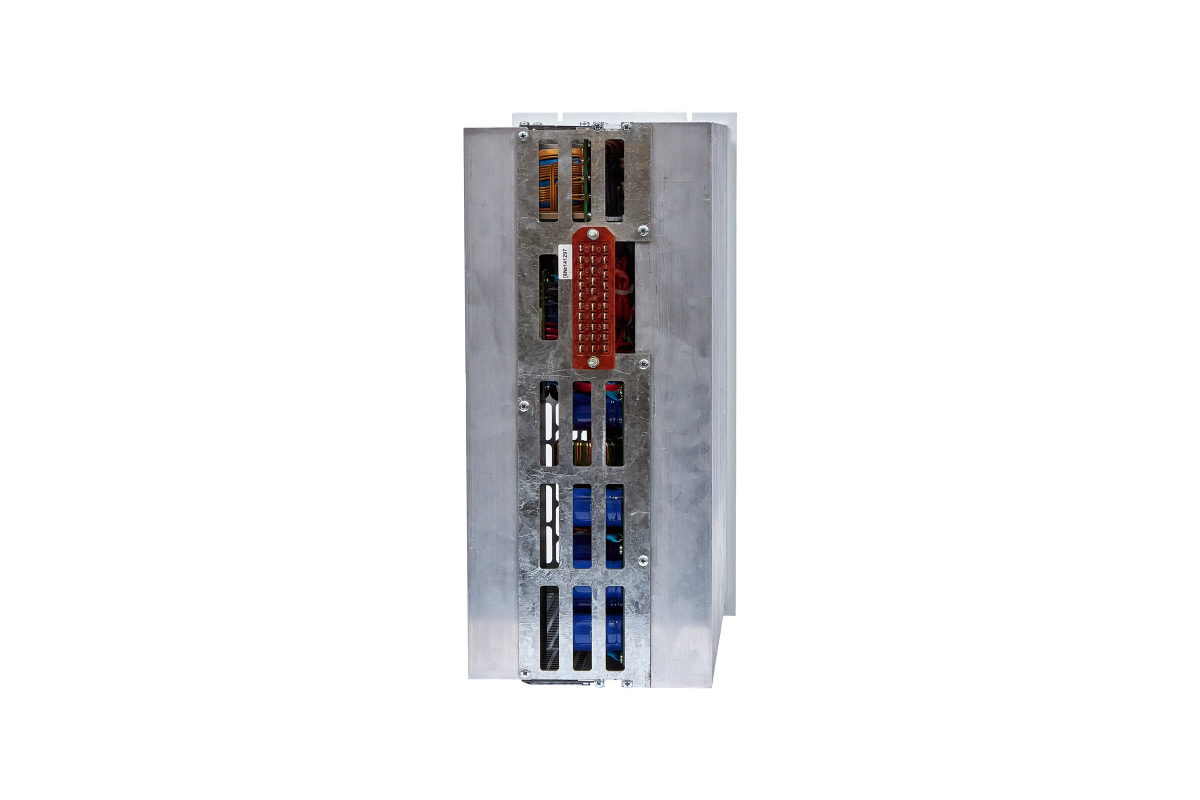

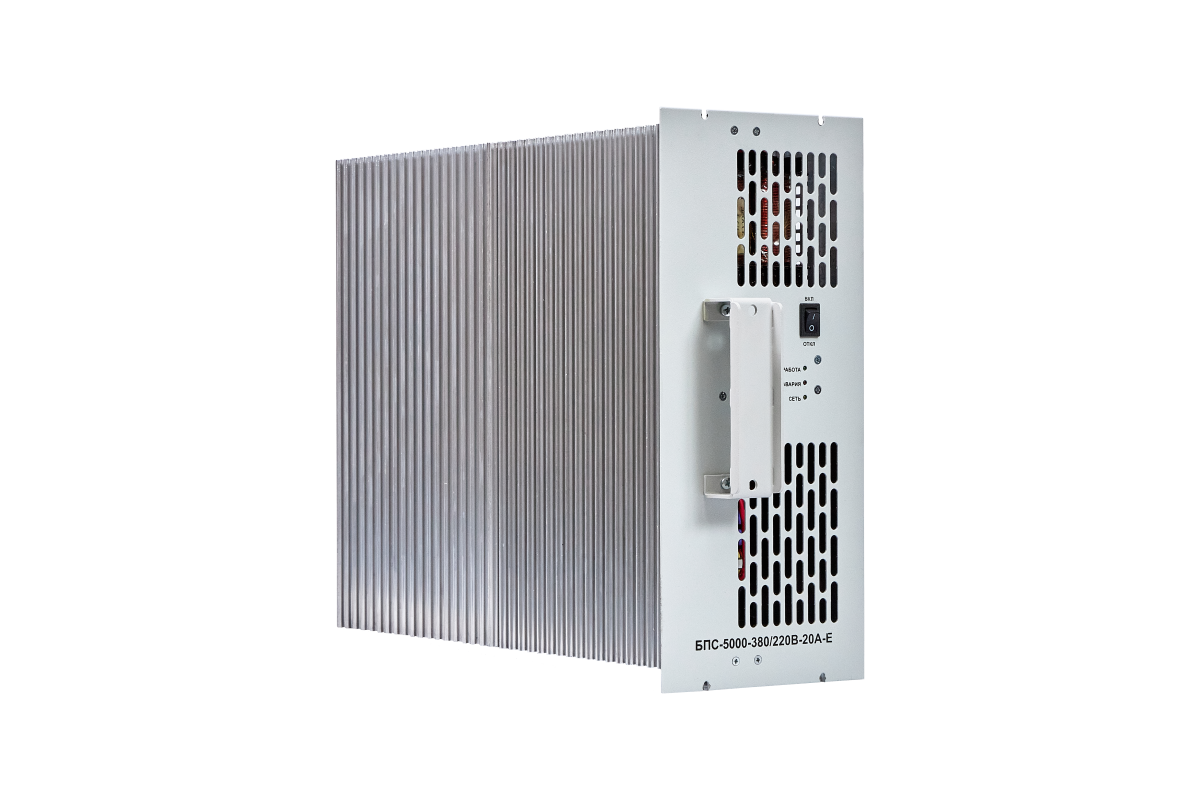

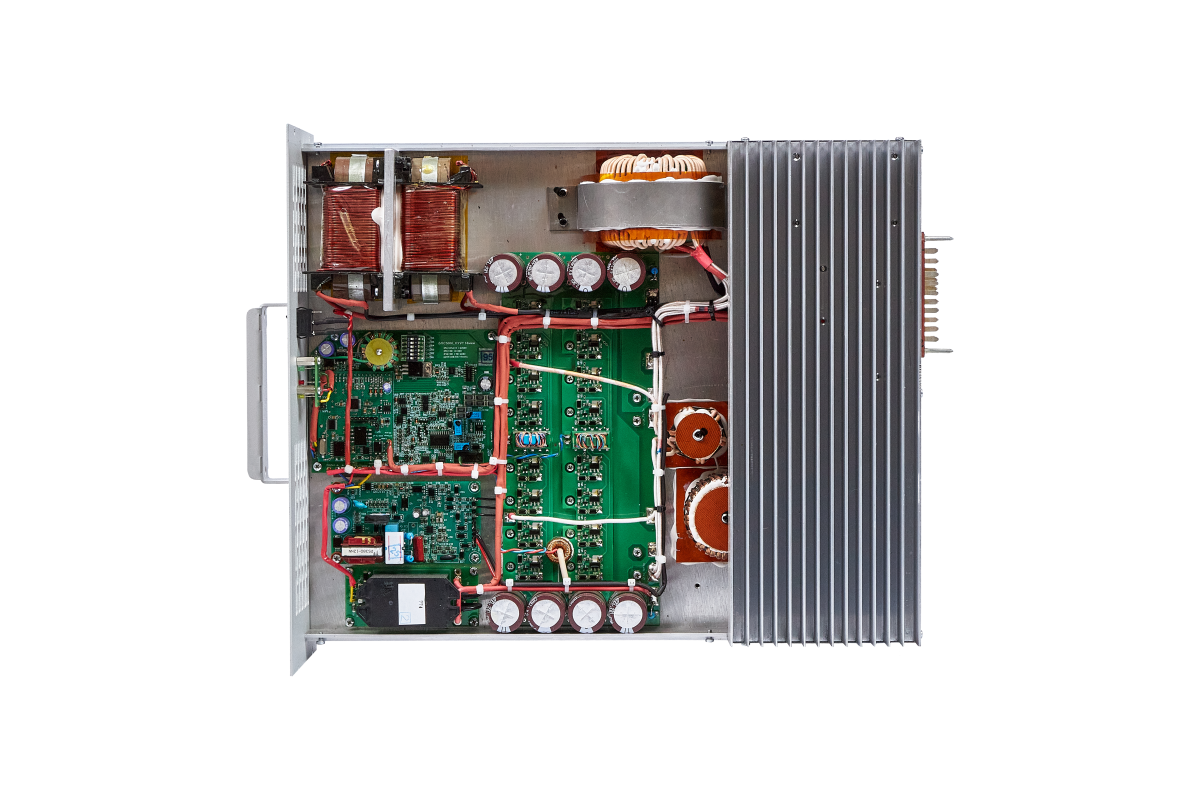

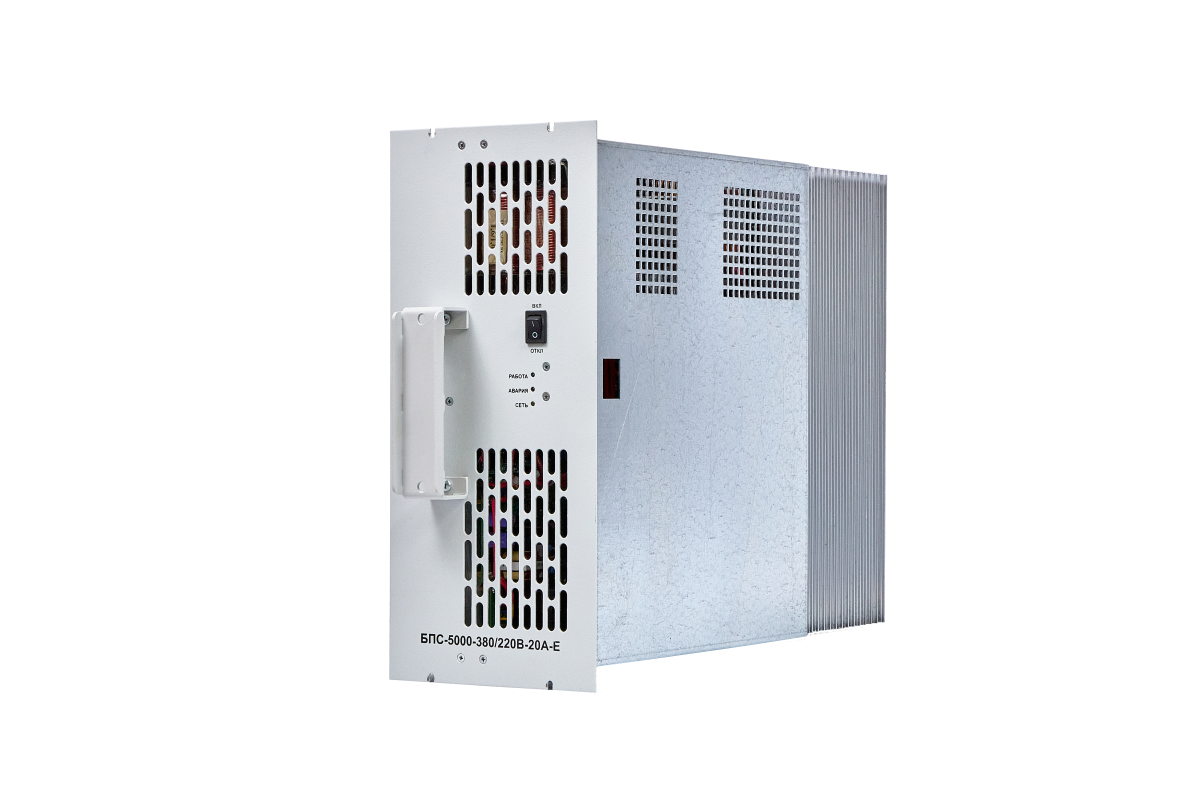

Модуль БПС (количество зависит от номинальной мощности ЗВУ)
-
Модуль измерения тока АКБ
-
Устройство контроля и управления
-
Датчик температуры АКБ, Шлейф УКУ (14+10 pin), Шлейф CAN (10 pin)
-
Паспорт
-
Руководство по эксплуатации
Ширина, мм
—
700
Высота, мм
—
554
|
Номинальное вх. напряжение, В |
3х380 |
|
Номинальное вых. напряжение, В |
220 |
|
Число фаз |
3 |
|
Количество выпрямителей |
30 |
|
Диапазон входного напряжения, В |
3х380 ± 15% |
|
Номинальная входная частота, Гц |
50 |
|
Диапазон входной частоты, Гц |
50(60)Гц ± 10% |
|
Диапазон выходного напряжения, В |
187 ... 256 |
|
Номинальный выходной ток, А |
600 |
|
Диапазон температуры окружающей среды, °С |
+5 ... +40 |
|
Диапазон температуры окружающей среды при транспортировке и хранении, °С |
-50 ... +50 |
|
Относительная влажность воздуха, % |
95 |
|
Вид охлаждения |
естественный |
|
Интерфейсы мониторинга |
"сухие" контакты, RS-485 (Modbus), LAN (SNMP) |
|
Максимальный потребляемый фазный ток, не более, А |
348 |
|
Максимальная потребляемая мощность, не более, ВА |
195000 |
|
Возможность параллельной работы |
нет |
|
Пульсации выходного напряжения (от пика до пика), мВ |
1000 |
|
Коэффициент полезного действия при Iнагр = (0,5÷1,0)Iном, не менее |
0,93 |
|
Коэффициент мощности, не менее |
0,85 |
|
Сопротивление изоляции между входом и корпусом, МОм |
в нормальных климатических условиях, не менее 20 при влажности 95% и температуре +30°С, не менее 1 |
|
Защита от перегрузки |
да |
|
Уставка защиты от перегрузки DC/DC-3000-220/220В-15А-14 (ток ограничения), А |
20,5 ± 1% |
|
Защита от короткого замыкания на выходе |
да |
|
Защита от недопустимого снижения или пропадания фазы сетевого напряжения |
да |
|
Защита от перегрева |
да |
|
Высота, мм |
1592 |
|
Габаритные размеры (ШхГхВ), мм |
700 х 554 х 3184 |
|
Масса, не более, кг |
646 |
|
Гарантийный срок, мес |
36 |
|
Срок службы, лет |
20 |
Зарядно-выпрямительное устройство (ЗВУ) источник питания стабилизированный AC/DC (380/220) предназначено для зарядки и поддержания кислотных аккумуляторных батарей, обеспечивая бесперебойное электропитание при отключении основного источника.
Ключевые функции ИПС 150000-380/220В-600А-Е:
- Параллельная работа с аккумуляторами – гарантирует непрерывное питание даже при выходе из строя части батарей.
- Формовка аккумуляторов – продлевает срок их службы и оптимизирует производительность.
- Режим работы без АКБ – обеспечивает стабильное выходное напряжение в диапазоне 220В ±15%.
- Модульная конструкция – поддерживает «горячий» резерв и замену выпрямительных модулей без отключения системы.
- Гибкость конфигурации – устройство можно настроить как модульный выпрямитель с фиксированным напряжением, отключив функции работы с АКБ.
Дополнительные возможности:
- Контроль изоляции – опциональная установка реле РКИ для мониторинга сопротивления изоляции шин.
- Автономный режим – при отказе контроллера система продолжает работу с поддержанием заданного напряжения.
- Естественное воздушное охлаждение.
Мощность системы:
Указанная модель имеет максимальную мощность 150 кВт, однако мы можем собрать систему любой меньшей мощности под ваши задачи – просто сообщите свои требования!
Где купить и поддержка:
Наша компания предлагает ИПС 150000-380/220В-600А-Е по цене производителя. Вас проконсультируют инженеры с 20-летним опытом работы в сфере гарантированного электропитания. Доставка и сервис доступны по всей России, включая Москву, Санкт-Петербург, Новосибирск, Екатеринбург, Казань, Владивосток и другие города.
Аналоги брендов:
Оборудование ФОРПОСТ является аналогом решений от Eltek, CE+T (TSI Bravo), Штиль, HVR и других ведущих производителей.
Свяжитесь с нами сегодня для подбора оптимальной конфигурации ИПС под ваши нужды!
