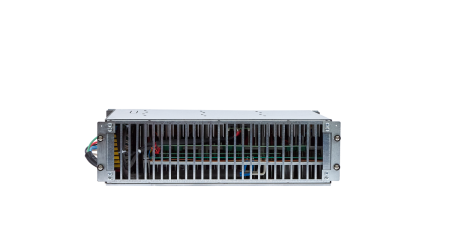

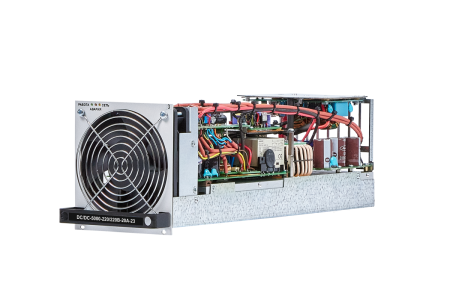

ЗВУ DC/DC-150000-220/220В-600А-30/30-45U-D-23 TKI
Серийное производство
Основные характеристики
- Входное напряжение питания - 220В
- Выходное напряжение пост. тока - 220В
- Номинальный выходной ток - 600А
- Макс. потребляемая мощность - 150000Вт
- Охлаждение - принудительное
- Управление и контроль - УКУ 207.11, УКУ 207.13
- Мониторинг - RS485 (ModBUS RTU), Ethernet (ModBUS TCP), Ethernet (SNMPv1)
- Выходной развязывающий диод - да
- Количество БПС - 30 шт
- Исполнение - 19"
- Габариты (ШхГхВ) - 483х510х1995 (45U)
- Масса, не более - 330 кг

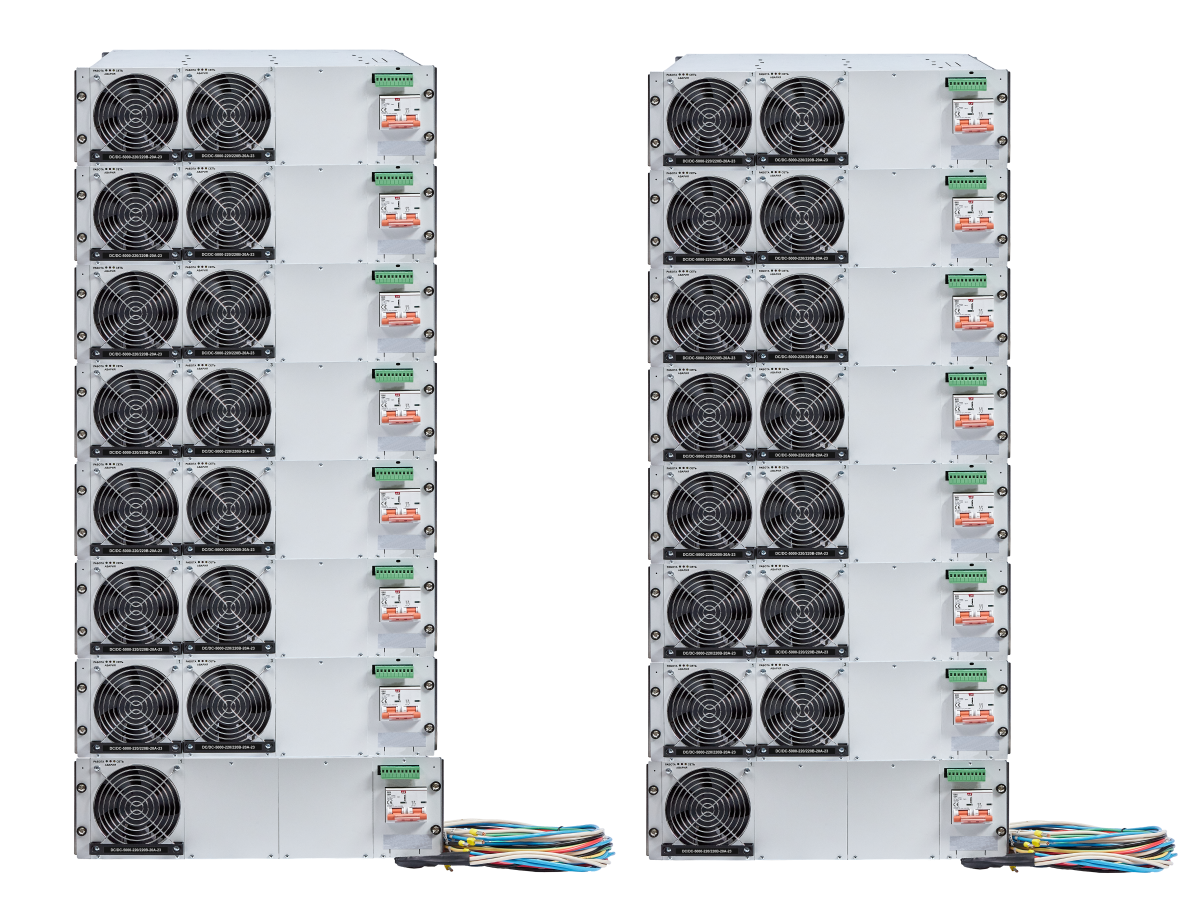

Модульное зарядно-выпрямительное устройство
DC/DC 150000-220/220В-600А-30/30-45U-D-23 TKI
DC/DC 150000-220/220В-600А-30/30-45U-D-23 TKI
Система бесперебойного электропитания, предназначена для зарядки и содержания АКБ, параллельной работы с АКБ, формовки отдельных аккумуляторов, также есть возможность работы без АКБ.
ИПС может работать с реле контроля изоляции (РКИ) и LVBD (не входят в стандартную комплектацию - заказываются отдельной позицией).

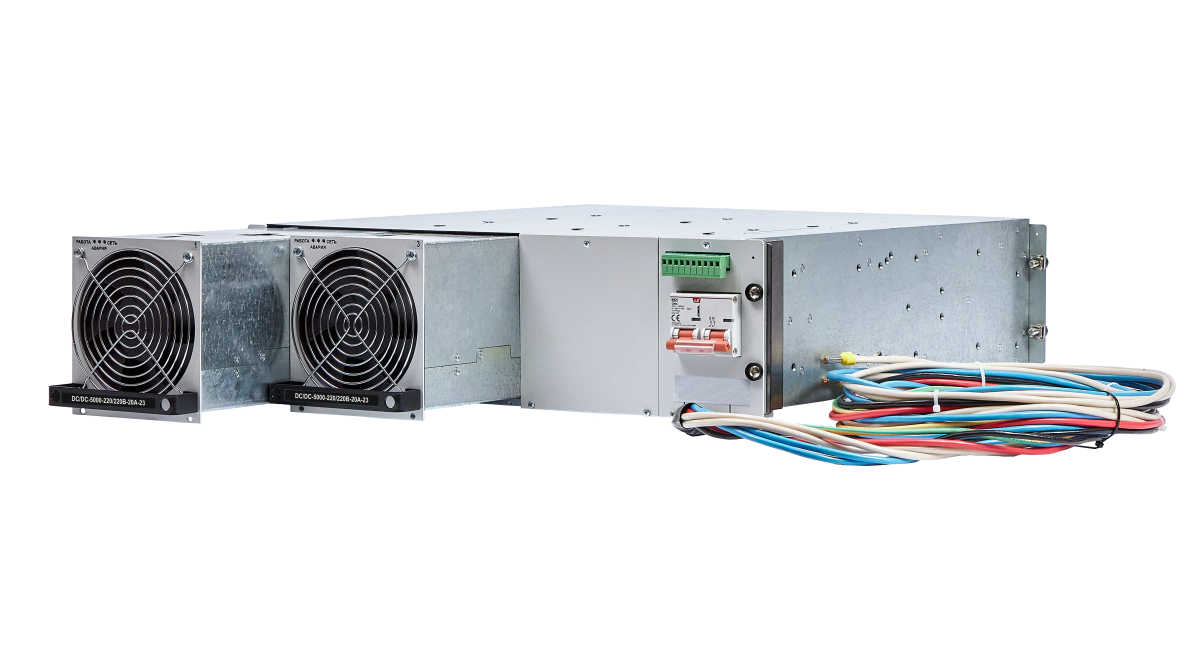

Модульная структура позволяет обеспечивать «горячий» резерв и «горячую» замену модулей-выпрямителей
ИПС может работать с реле контроля изоляции (РКИ) и LVBD (не входят в стандартную комплектацию - заказываются отдельной позицией).
Модульная структура позволяет обеспечивать «горячий» резерв и «горячую» замену модулей-выпрямителей
Гарантия: 36 месяцев
1
Добавить в спецификацию
Характеристики
Характеристики1
—
Основные тех. характеристики
|
Номинальное входное напряжение, В |
220 |
|
Номинальное выходное напряжение, В |
220 |
|
Число фаз |
1 |
|
Количество выпрямителей |
30 |
|
Диапазон входного напряжения, В |
DC (176 … 260) |
|
Диапазон выходного напряжения, В |
(187 ... 256)В – штатный диапазон (187 ... 286)В – повышенный диапазон (доступен только в режимах уравн. или форм. заряд) |
|
Номинальный выходной ток, А |
600 |
|
Вид охлаждения |
принудительное |
|
Интерфейсы мониторинга |
RS-485 (Modbus), Ethernet (SNMP), "сухие" контакты |
|
Максимальный потребляемый фазный ток, не более, А |
969 |
| Максимальная потребляемая мощность, не более, ВА | 171000 |
| Возможность параллельной работы | да |
| Пульсации выходного напряжения (от пика до пика), мВ |
1000 |
|
Коэффициент полезного действия при Iнагр = (0,5÷1,0)Iном, не менее |
0,9 |
| Коэффициент мощности, не менее |
0,99 |
|
Сопротивление изоляции между входом и корпусом, МОм |
в нормальных климатических условиях, не менее 20 при влажности 95% и температуре +30°С, не менее 1 |
| Гарантийный срок, мес |
36 |
| Срок службы, лет |
20 |
Защиты
|
Защита от перегрузки |
да |
|
Уставка защиты от перегрузки DC/DC-5000-220/220В-20А-23 (ток ограничения), А |
20,5 ± 1% |
|
Защита от короткого замыкания на выходе |
да |
|
Защита от недопустимого снижения или пропадания фазы сетевого напряжения |
да |
|
Защита от перегрева |
да |
Физические характеристики
|
Диапазон температуры окружающей среды, °С |
+5 ... +40 |
|
Диапазон температуры окружающей среды при транспортировке и хранении, °С |
-50 ... +50 |
|
Относительная влажность воздуха, % |
95 |
|
Форм-фактор |
23 |
|
Исполнение |
19’’ |
|
Габаритные размеры (ШхГхВ), мм |
483 х 510 х 1995 (45U) |
|
Масса, не более кг |
330 |
Комплект поставки
—
-
Корзина DC/DC (количество зависит от номинальной мощности ЗВУ)
-

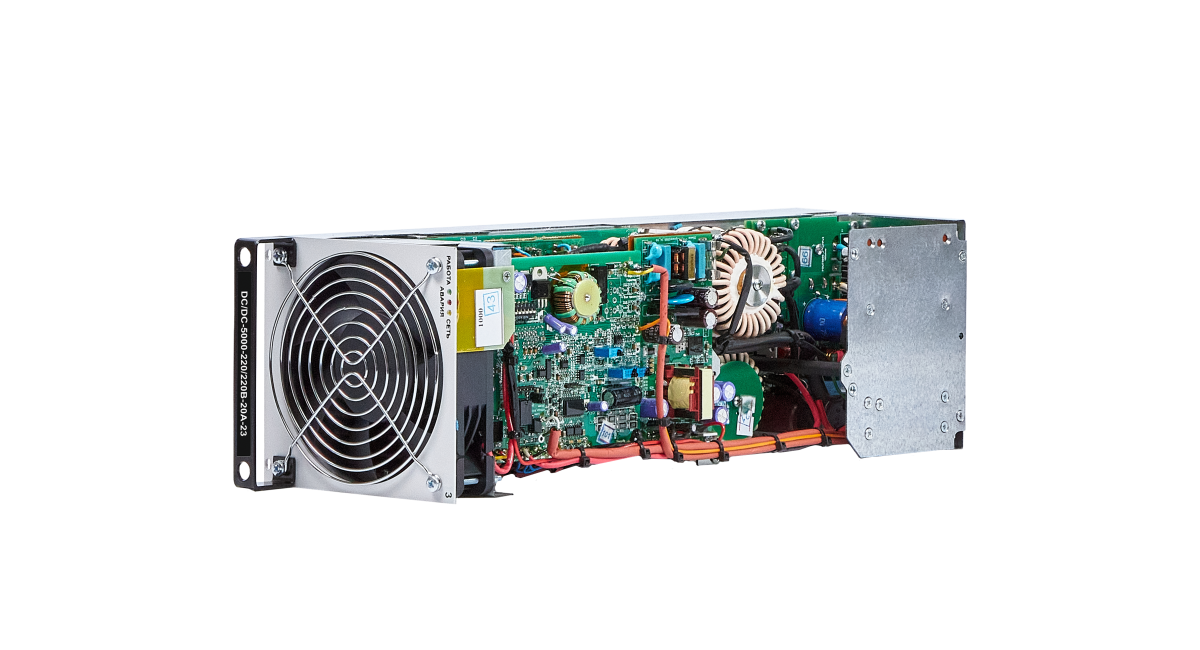

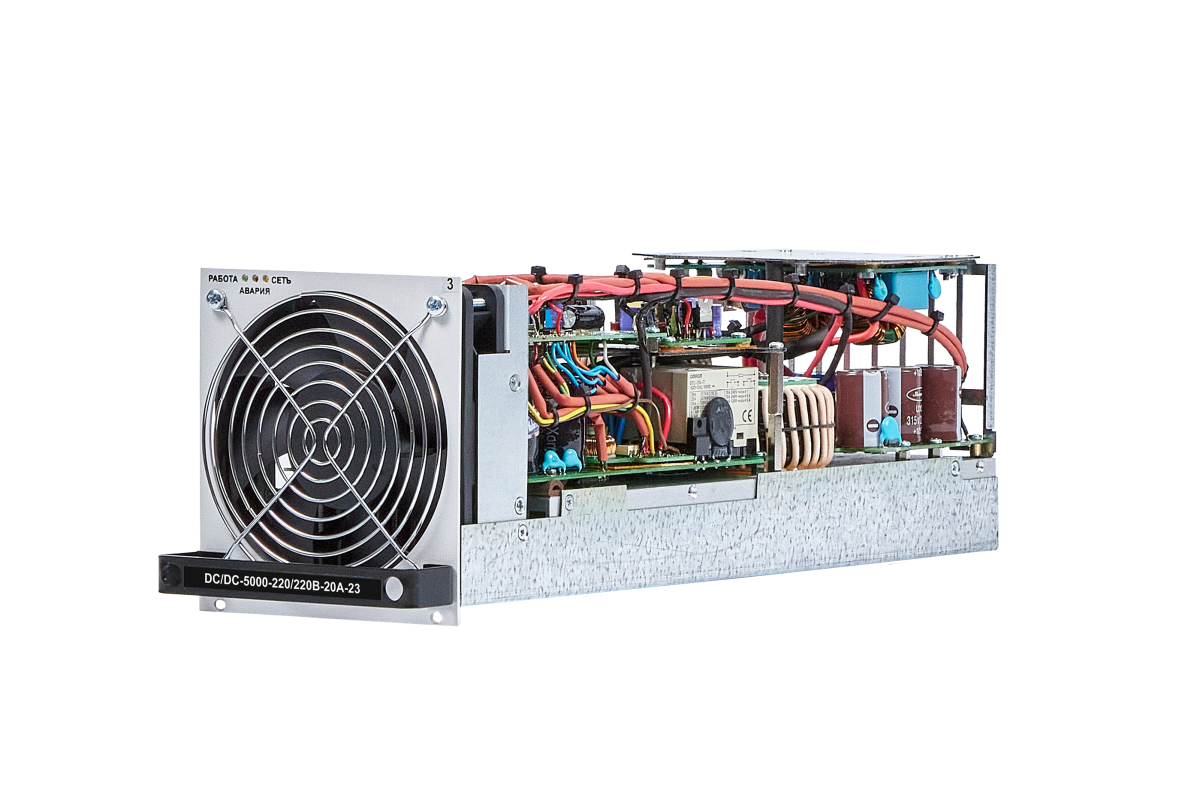

Модуль DC/DC (количество зависит от номинальной мощности ЗВУ)
-
Модуль измерения тока АКБ
-
Устройство контроля и управления
-
Датчик температуры АКБ, Шлейф УКУ (14+10 pin), Шлейф CAN (10 pin)
-
Паспорт
-
Руководство по эксплуатации
Основные тех. характеристики
|
Номинальное входное напряжение, В |
220 |
|
Номинальное выходное напряжение, В |
220 |
|
Число фаз |
1 |
|
Количество выпрямителей |
30 |
|
Диапазон входного напряжения, В |
DC (176 … 260) |
|
Диапазон выходного напряжения, В |
(187 ... 256)В – штатный диапазон (187 ... 286)В – повышенный диапазон (доступен только в режимах уравн. или форм. заряд) |
|
Номинальный выходной ток, А |
600 |
|
Вид охлаждения |
принудительное |
|
Интерфейсы мониторинга |
RS-485 (Modbus), Ethernet (SNMP), "сухие" контакты |
|
Максимальный потребляемый фазный ток, не более, А |
969 |
| Максимальная потребляемая мощность, не более, ВА | 171000 |
| Возможность параллельной работы | да |
| Пульсации выходного напряжения (от пика до пика), мВ |
1000 |
|
Коэффициент полезного действия при Iнагр = (0,5÷1,0)Iном, не менее |
0,9 |
| Коэффициент мощности, не менее |
0,99 |
|
Сопротивление изоляции между входом и корпусом, МОм |
в нормальных климатических условиях, не менее 20 при влажности 95% и температуре +30°С, не менее 1 |
| Гарантийный срок, мес |
36 |
| Срок службы, лет |
20 |
Защиты
|
Защита от перегрузки |
да |
|
Уставка защиты от перегрузки DC/DC-5000-220/220В-20А-23 (ток ограничения), А |
20,5 ± 1% |
|
Защита от короткого замыкания на выходе |
да |
|
Защита от недопустимого снижения или пропадания фазы сетевого напряжения |
да |
|
Защита от перегрева |
да |
Физические характеристики
|
Диапазон температуры окружающей среды, °С |
+5 ... +40 |
|
Диапазон температуры окружающей среды при транспортировке и хранении, °С |
-50 ... +50 |
|
Относительная влажность воздуха, % |
95 |
|
Форм-фактор |
23 |
|
Исполнение |
19’’ |
|
Габаритные размеры (ШхГхВ), мм |
483 х 510 х 1995 (45U) |
|
Масса, не более кг |
330 |
Зарядно-выпрямительное устройство (ЗВУ) источник питания стабилизированный DC/DC (220/220) предназначено для зарядки и поддержания кислотных аккумуляторных батарей, обеспечивая бесперебойное электропитание при отключении основного источника.
Ключевые функции DC/DC 150000-220/220В-600А-30/30-45U-D-23 TKI:
- Параллельная работа с аккумуляторами – гарантирует непрерывное питание даже при выходе из строя части батарей.
- Формовка аккумуляторов – продлевает срок их службы и оптимизирует производительность.
- Режим работы без АКБ – обеспечивает стабильное выходное напряжение в диапазоне 220В ±15%.
- Модульная конструкция – поддерживает «горячий» резерв и замену выпрямительных модулей без отключения системы.
- Гибкость конфигурации – устройство можно настроить как модульный выпрямитель с фиксированным напряжением, отключив функции работы с АКБ.
- На выходе установлен развязывающий диод – защита оборудования от обратных токов развязка 2-х однотипных комплектов ЗВУ на общую АКБ и/или нагрузку, если требуется их общая работа.
Дополнительные возможности:
- Контроль изоляции – опциональная установка реле РКИ для мониторинга сопротивления изоляции шин.
- Автономный режим – при отказе контроллера система продолжает работу с поддержанием заданного напряжения.
- Принудительный тип воздушного охлаждения с возможностью управления через УКУ, протокол RS485
- На выходе установлен развязывающий диод – защита оборудования от обратных токов развязка 2-х однотипных комплектов ЗВУ на общую АКБ и/или нагрузку, если требуется их общая работа.
Мощность системы:
Указанная модель имеет максимальную мощность 150 кВт, однако мы можем собрать систему любой меньшей мощности под ваши задачи – просто сообщите свои требования!
Где купить и поддержка:
Наша компания предлагает DC/DC 150000-220/220В-600А-30/30-45U-D-23 TKI по цене производителя. Вас проконсультируют инженеры с 20-летним опытом работы в сфере гарантированного электропитания. Доставка и сервис доступны по всей России, включая Москву, Санкт-Петербург, Новосибирск, Екатеринбург, Казань, Владивосток и другие города.
Аналоги брендов:
Оборудование ФОРПОСТ является аналогом решений от Eltek, CE+T (TSI Bravo), Штиль, HVR и других ведущих производителей.
Свяжитесь с нами сегодня для подбора оптимальной конфигурации ИПС под ваши нужды!
