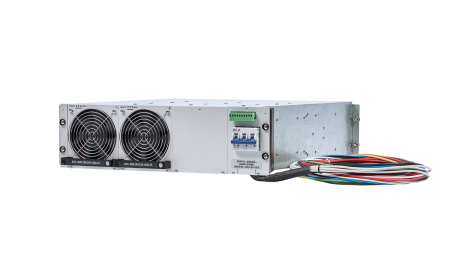

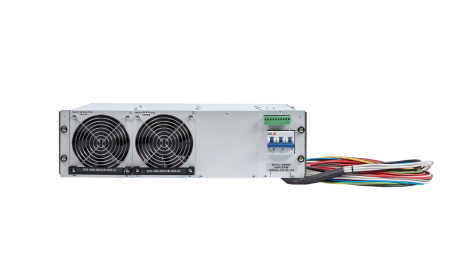

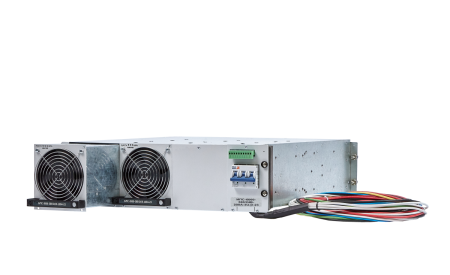

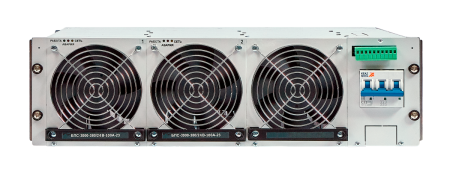

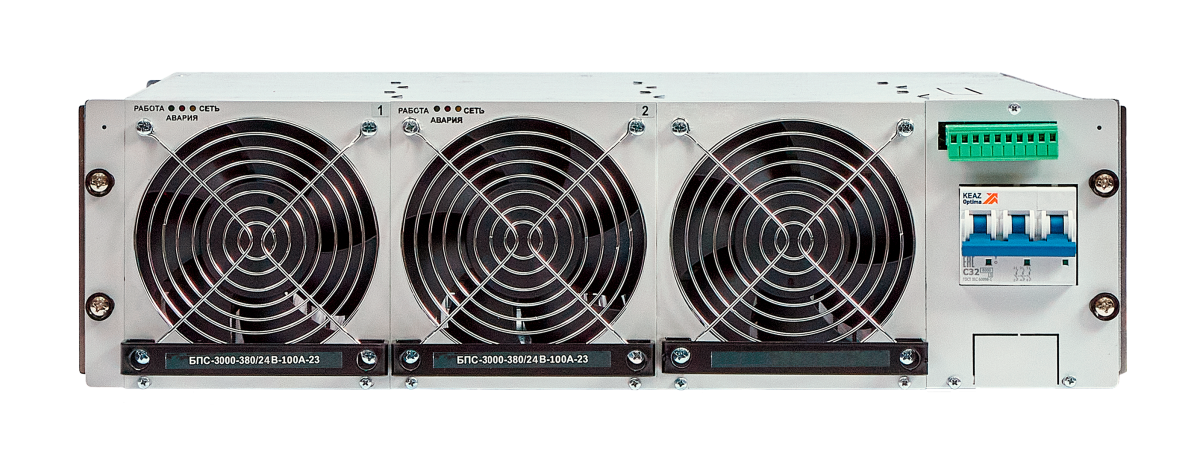

ЗВУ ИПС-6000-380/24В-200А-2/2-3U-D-23 ТКI ФОРПОСТ
Госзаказ
Артикул:
15-233150223
ИПС-6000-380/24В-200А-2/2-3U-D-23 ТКI Модульное зарядно-выпрямительное устройство
Доступно для заказа
Гарантия,
месяцев: 36
Запросить цену
Скачать прайс-лист и узнать цены
Отправить ТЗ и получить консультацию в подборе оборудования sales1@forpost-co.ru
Характеристики
Входное напряжение, В
—
380
Выходное напряжение, В
—
24
Фаз на входе
—
3Ф
Аккумуляторная емкость, Ач
—
подбирается индивидуально
Параллельная работа
—
да
Ток нагрузки, А
—
200
Все характеристики
Зарядно-выпрямительное устройство ИПС 6000-380/24В-200А-2/2-3U-D-23 ТКI, включающее источник питания стабилизированный ИПС AC/DC (380/24), который состоит из двух модулей-выпрямителей БПС-3000-380/24В-100А-23, предназначено для установки в стойку 19''.
В данной модели есть возможность расширения мощности до 45 кВт за счет увеличения количества модулей (до 15 единиц).
Главные функции зарядно-выпрямительных устройств – зарядка и содержание кислотных АКБ, параллельная работа с АКБ на нагрузку, формовка отдельных аккумуляторов, а также возможность работы без АКБ с фиксированным выходным напряжением из диапазона 24В ± 15%.
ИПС имеет принудительный тип воздушного охлаждения. Вентилятор охлаждения интегрирован напрямую в силовой модуль-выпрямитель. Управляет вентилятором сигнал с УКУ, что дает возможность отслеживать наработку вентилятора.
Модульная структура ИПС позволяет гарантировать "горячий" резерв и "горячую" замену силовых модулей-выпрямителей, а также строить мощные системы электропитания (ЭПУ) благодаря параллельному включению необходимого числа модулей-выпрямителей.
На выходе установлен развязывающий диод, который защищает оборудование от обратных токов и развязывает просадку напряжения питания на пиках сигнала от входных каскадов. Еще одной функцией диода является развязка 2-х однотипных комплектов ЗВУ на общую АКБ и/или нагрузку, если требуется их общая работа.
Также ЗВУ может функционировать как модульный выпрямитель с фиксированным выходным напряжением. При этом выключаются функции работы с аккумуляторными батареями и настраивается работа, поддерживающая заданное фиксированное напряжение.
Вы сможете приобрести оборудование ИПС 6000-380/24В-200А-2/2-3U-D-23 ТКI (по цене производителя) через нашу команду менеджеров. Помимо этого, мы предоставляем консультацию наших инженеров, успешно работающих с системами гарантированного электропитания более 20 лет. Мы работаем по всей территории России. Если вам нужно приобрести оборудование, предназначенное для ШОТ, ЭПУ, АБП в Москве, Санкт-Петербурге, Новосибирске, Екатеринбурге, Казани, Владивостоке, Краснодаре, Самаре, Омске или других городах, мы с радостью поможем вам.
Изделия ФОРПОСТ, которые вы можете купить в компании НТЦ СГЭП являются аналогами оборудования брендов Eltek, CE+T (TSI Bravo), Штиль, HVR.
Получите консультацию от наших квалифицированных инженеров и специалистов по подбору оборудования ФОРПОСТ уже сейчас.
- ИПС-12000-380/24В-400А-4/6-6U-23 ТКI
- ИПС-15000-380/24В-500А-5/6-9U-D-23 ТКI
- ИПС-3000-380/24В-100А-1/3-3U-23 ТКI
|
Номинальное вх. напряжение, В |
380 |
|
Номинальное вых. напряжение, В |
24 |
|
Число фаз |
3 |
|
Количество выпрямителей |
2 |
|
Диапазон входного напряжения, В |
3х380/220В ± 15% (трехфазная сеть с нейтралью) |
|
Номинальная входная частота, Гц |
50 |
|
Диапазон входной частоты, Гц |
50(60)Гц ± 10% |
|
Диапазон выходного напряжения, В |
20 ... 29 |
|
Номинальный выходной ток, А |
200 |
|
Диапазон температуры окружающей среды, °С |
+5 ... +40 |
|
Диапазон температуры окружающей среды при транспортировке и хранении, °С |
-50 ... +50 |
|
Относительная влажность воздуха, % |
95 |
|
Вид охлаждения |
принудительное |
|
Интерфейсы мониторинга |
"сухие" контакты, RS-485 (Modbus RTU), LAN (SNMP) |
|
Максимальный потребляемый фазный ток, не более, А |
12 |
|
Максимальная потребляемая мощность, не более, ВА |
7000 |
|
Возможность параллельной работы |
да |
|
Пульсации выходного напряжения (от пика до пика), мВ |
100 |
|
Коэффициент полезного действия при Iнагр = (0,5÷1,0)Iном, не менее |
0,9 |
|
Сопротивление изоляции между входом и корпусом, МОм |
в нормальных климатических условиях, не менее, 20 при влажности 95% и температуре +30°С, не менее, 1 |
|
Защита от перегрузки |
да |
|
Уставка защиты от перегрузки БПС-3000-380/24В-100А-23 (ток ограничения), А |
102 ± 1% |
|
Защита от короткого замыкания на выходе |
да |
|
Защита от недопустимого снижения или пропадания фазы сетевого напряжения |
да |
|
Защита от перегрева |
да |
|
Форм-фактор |
23 |
|
Высота |
3U |
|
Габаритные размеры (ШхГхВ), мм |
483 х 570 х 133 |
|
Масса, не более, кг |
22 |
|
Гарантийный срок, мес |
36 |
|
Срок службы, лет |
20 |
Руководство по эксплуатации
ЗВУ на базе БПС-3000-380-24В-100А-23 (19'' 3U 0-3) (15.10.24) 10.38 MBТехнические условия
ТУ 011_ЗВУ_2019(изм 2022.) 4.08 MBДекларация
Декларация ИПС ЗВУ (2024) 5.30 MB
Отзывы
Оставить отзыв
Загрузка отзывов...
-
Корзина ИПС
-
Модуль БПС (количество зависит от номинальной мощности ЗВУ)
-
Модуль измерения тока АКБ
-
Устройство контроля и управления
-
Датчик температуры АКБ, Шлейф УКУ (14+10 pin), Шлейф CAN (10 pin)
-
Паспорт
-
Руководство по эксплуатации
