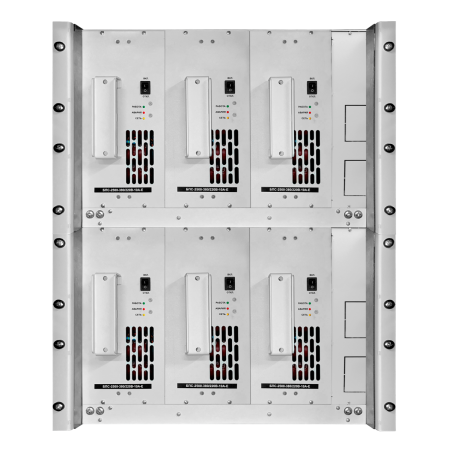

ЗВУ ИПС 15000-380/220В-60А-14U-D-Е ФОРПОСТ
Артикул:
15-2328506
Основные характеристики
- Входное напряжение перемен. тока - 380В
- Выходное напряжение пост. тока - 220В
- Ток нагрузки - 60А
- Мощность нагрузки - 15000Вт
- Охлаждение - естественное
- Управление и контроль - УКУ 207.11, УКУ 207.13
- Мониторинг - RS485 (ModBUS RTU), Ethernet (ModBUS TCP), Ethernet (SNMPv1)
- Выходной развязывающий диод - да
- Количество БПС - 6 шт.
- Исполнение - 14U, 19"
- Габариты (ШхГхВ) - 483x612x415мм
- Масса - 84 кг

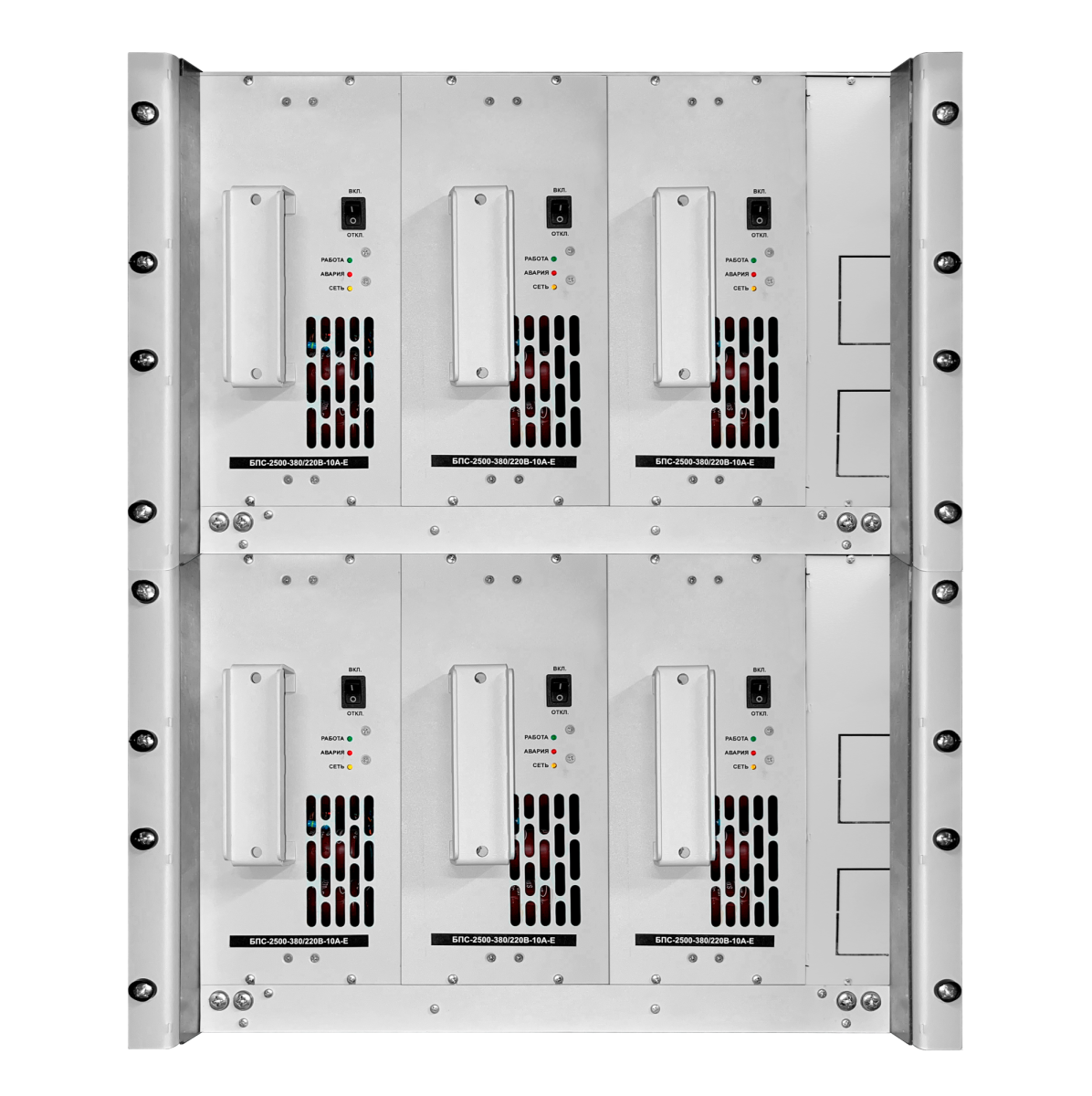

Модульное зарядно-выпрямительное устройство
ИПС 15000-380/220В-60А-14U-D-Е
Система бесперебойного электропитания, предназначена для зарядки и содержания АКБ, параллельной работы с АКБ, формовки отдельных аккумуляторов, также есть возможность работы без АКБ.ИПС может работать с реле контроля изоляции (РКИ) и LVBD (не входят в стандартную комплектацию - заказываются отдельной позицией).
Модульная структура позволяет обеспечивать «горячий» резерв и «горячую» замену модулей-выпрямителей.
Гарантия: 36 месяцев
Доступно для заказа
Скачать прайс-лист и узнать цены
Характеристики
Входное напряжение, В
—
380
Выходное напряжение, В
—
220
Параллельная работа
—
да
Ток нагрузки, А
—
60
Реквизиты
—
ЗВУ 220В, Товар
Длина, мм
—
614
Все характеристики
|
Номинальное вх. напряжение, В |
3х380 |
|
Номинальное вых. напряжение, В |
220 |
|
Число фаз |
3 |
|
Количество выпрямителей |
6 |
|
Диапазон входного напряжения, В |
3х380В ± 15% |
|
Номинальная входная частота, Гц |
50 |
|
Диапазон входной частоты, Гц |
50(60)Гц ± 10% |
|
Диапазон выходного напряжения, В |
187 ... 256 |
|
Номинальный выходной ток, А |
60 |
|
Диапазон температуры окружающей среды, °С |
+5 ... +40 |
|
Диапазон температуры окружающей среды при транспортировке и хранении, °С |
-50 ... +50 |
|
Относительная влажность воздуха, % |
95 |
|
Вид охлаждения |
естественный |
|
Интерфейсы мониторинга |
"сухие" контакты, RS-485 (Modbus RTU), LAN (SNMP) |
|
Максимальный потребляемый фазный ток, не более, А |
34,8 |
|
Максимальная потребляемая мощность, не более, ВА |
19500 |
|
Возможность параллельной работы |
да |
|
Пульсации выходного напряжения (от пика до пика), мВ |
1000 |
|
Коэффициент полезного действия при Iнагр = (0,5÷1,0)Iном, не менее |
0,93 |
|
Коэффициент мощности, не менее |
0,85 |
|
Сопротивление изоляции между входом и корпусом, МОм |
в нормальных климатических условиях, не менее 20 при влажности 95% и температуре +30°С, не менее 1 |
|
Защита от перегрузки |
да |
|
Уставка защиты от перегрузки БПС 3000-3х220/220В-15А-14 (ток ограничения), А |
10,5 ± 1% |
|
Защита от короткого замыкания на выходе |
да |
|
Защита от недопустимого снижения или пропадания фазы сетевого напряжения |
да |
|
Защита от перегрева |
да |
|
Высота |
14U |
|
Габаритные размеры (ШхВхГ), мм |
483 х 612 х 415 |
|
Масса, не более, кг |
84 |
|
Гарантийный срок, мес |
36 |
|
Срок службы, лет |
20 |
|
|
Источник питания стабилизированный для зарядно-выпрямительных устройств на базе модулей-выпрямителей БПС-2500-380/220В-10А-Е, предназначен для установки в стойку 19’’.
Главные функции ИПС 15000-380/220В-60А-14U-D-Е:
- зарядка и содержание кислотных АКБ,
- параллельная работа с АКБ на нагрузку,\
- формовка отдельных аккумуляторов,
- возможность работы без АКБ с фиксированным выходным напряжением из диапазона 220В ± 15%.
На выходе установлен развязывающий диод, который защищает оборудование от обратных токов и развязывает просадку напряжения питания на пиках сигнала от входных каскадов. Еще одной функцией диода является развязка 2-х однотипных комплектов ЗВУ на общую АКБ и/или нагрузку, если требуется их общая работа.
ИПС имеет естественный тип воздушного охлаждения.
Модульная структура ИПС позволяет гарантировать "горячий" резерв и "горячую" замену силовых модулей-выпрямителей.
Также ЗВУ может функционировать как модульный выпрямитель с фиксированным выходным напряжением. При этом выключаются функции работы с аккумуляторными батареями и настраивается работа, поддерживающая заданное фиксированное напряжение. Величина выходного напряжения задается с УКУ и может быть установлена любой из допустимого диапазона 220В ± 15% по протоколу RS485. При необходимости можно установить реле контроля изоляции (РКИ) для измерения и контроля сопротивления изоляции шин.
Если же контроллер выйдет из строя, то вся система перейдет в автономный режим работы с поддержанием заданного выходного напряжения.
Вы сможете приобрести оборудование ИПС 15000-380/220В-60А-14U-D-Е по цене производителя через нашу команду менеджеров. Помимо этого, мы предоставляем консультацию наших инженеров, успешно работающих с системами гарантированного электропитания бренда ФОРПОСТ более 20 лет. Мы работаем по всей территории России. Если вам нужно приобрести оборудование, предназначенное для ШОТ, ЭПУ, АБП в Москве, Санкт-Петербурге, Новосибирске, Екатеринбурге, Казани, Владивостоке, Краснодаре, Самаре, Омске или других городах, мы с радостью поможем вам.
Изделия ФОРПОСТ, которые вы можете купить в компании НТЦ СГЭП являются аналогами оборудования брендов Eltek, CE+T (TSI Bravo), Штиль, HVR.
Получите консультацию от наших квалифицированных инженеров и специалистов по подбору оборудования ФОРПОСТ уже сейчас.
Другие ЗВУ на базе модулей БПС-2500-380/220В-10А-Е:
Руководство по эксплуатации
ЗВУ на базе БПС-2500-380-220В-10А-Е (19'' 7U 0-3) (15.10.24) 10.84 MBТехнические условия
ТУ 011_ЗВУ_2019(изм 2022.) 4.08 MBДекларация
Декларация ИПС ЗВУ (2024) 5.30 MB
Отзывы
Оставить отзыв
Загрузка отзывов...
-
Корзина ИПС (количество зависит от номинальной мощности ЗВУ)
-
Модуль БПС (количество зависит от номинальной мощности ЗВУ)
-
Модуль измерения тока АКБ
-
Устройство контроля и управления
-
Датчик температуры АКБ, Шлейф УКУ (14+10 pin), Шлейф CAN (10 pin)
-
Паспорт
-
Руководство по эксплуатации
