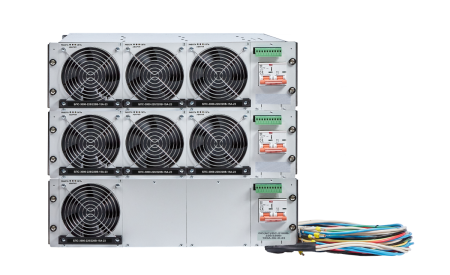

ЗВУ DC(AC)/DC-21000-220/220В-105А-7/9-9U-D-23 TKI ФОРПОСТ
Скачать прайс-лист и узнать цены
Одной из основных функций зарядно-выпрямительного устройства источника питания стабилизированного с универсальным входом DC(AC) 220B является зарядка и содержание кислотных аккумуляторных батарей. Благодаря этому устройству, аккумуляторы могут обеспечивать бесперебойное питание в случае отключения основного источника электропитания.
Универсальный вход позволяет питать нагрузку как от сети переменного тока AC 220B, так и от постоянного DC 220B.
В данной модели есть возможность расширения мощности до 45 кВт за счет увеличения количества модулей (до 15 единиц).
Еще одной важной функцией DC(AC)/DC-21000-220/220В-105А-7/9-9U-D-23 TKI является возможность параллельной работы с аккумуляторами на нагрузку. Это позволяет обеспечить непрерывное питание даже в случае отключения одного из аккумуляторов или их неисправности.
DC(AC)/DC также предоставляет возможность формовки отдельных аккумуляторов для оптимизации их работы и долгого срока службы.
Если требуется работа без аккумуляторов, то источник питания может обеспечить фиксированное выходное напряжение из диапазона 220В ± 15%. Таким образом, он может быть использован в различных ситуациях и обеспечить стабильное питание при любых условиях.
На выходе установлен развязывающий диод, который защищает оборудование от обратных токов и развязывает просадку напряжения питания на пиках сигнала от входных каскадов. Еще одной функцией диода является развязка 2-х однотипных комплектов ЗВУ на общую АКБ и/или нагрузку, если требуется их общая работа.

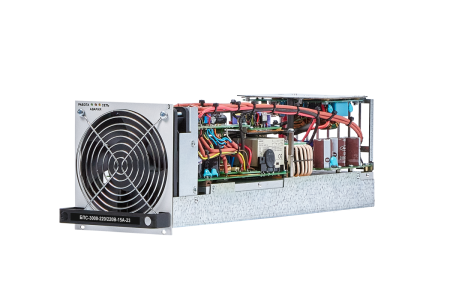

ЗВУ имеет принудительный тип воздушного охлаждения, вентилятор встроен прямо в силовой модуль-выпрямитель. Управление вентилятором осуществляется сигналом с УКУ, что позволяет отслеживать его работу с помощью протокола RS485.
Модульная структура источника питания позволяет гарантировать "горячий" резерв и "горячую" замену силовых модулей-выпрямителей.
Если необходимо, ЗВУ может функционировать как модульный выпрямитель с фиксированным выходным напряжением. В этом случае отключаются функции работы с аккумуляторными батареями, и настраивается работа, поддерживающая заданное фиксированное напряжение. Выходное напряжение можно установить любое из допустимого диапазона 220В ± 15%. При необходимости можно установить реле контроля изоляции (РКИ) для измерения и контроля сопротивления изоляции шин.
В случае выхода из строя контроллера, вся система переходит в автономный режим работы с поддержанием заданного выходного напряжения.
Наша команда менеджеров предлагает вам DC(AC)/DC-21000-220/220В-105А-7/9-9U-D-23 TKI по цене производителя. Мы также предоставляем консультации наших опытных инженеров, которые успешно работают с системами гарантированного электропитания более 20 лет. Мы оказываем услуги по всей территории России, включая такие города, как Москва, Санкт-Петербург, Новосибирск, Екатеринбург, Казань, Владивосток, Краснодар, Самара, Омск и другие.
Изделия ФОРПОСТ, доступные для покупки в компании НТЦ СГЭП, являются аналогами оборудования таких брендов, как Eltek, CE+T (TSI Bravo), Штиль, HVR.
Получите консультацию от наших квалифицированных инженеров и специалистов по подбору оборудования Форпост уже сегодня.

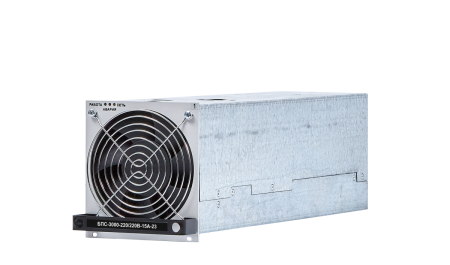

Другие ЗВУ на базе модулей БПС-3000-220/220В-15А-23:
- DC(AC)/DC-18000-220/220В-90А-6/6-6U-D-23 TKI
- DC(AC)/DC-12000-220/220В-60А-4/6-6U-D-23 TKI
- DC(AC)/DC-6000-220/220В-30А-2/3-3U-23 TKI
Номинальное вх. напряжение, В |
АС (220) или DC (220) |
Номинальное вых. напряжение, В |
220 |
Число фаз |
1 |
Количество выпрямителей |
7 |
Диапазон входного напряжения, В |
АС 220(230) ± 15% или DC (176 ÷ 260) |
Номинальная входная частота, Гц |
50 |
Диапазон входной частоты, Гц |
50(60)Гц ± 10% |
Диапазон выходного напряжения, В |
187 ... 256 |
Номинальный выходной ток, А |
105 |
Диапазон температуры окружающей среды, °С |
+5 ... +40 |
Диапазон температуры окружающей среды при транспортировке и хранении, °С |
-50 ... +50 |
Относительная влажность воздуха, % |
95 |
Вид охлаждения |
принудительное |
Интерфейсы мониторинга |
"сухие" контакты, RS-485 (Modbus RTU), LAN (SNMP) |
Максимальный потребляемый фазный ток, не более, А |
169,4 |
Максимальная потребляемая мощность, не более, ВА |
25620 |
Возможность параллельной работы |
да |
Пульсации выходного напряжения (от пика до пика), мВ |
1000 |
Коэффициент полезного действия при Iнагр = (0,5÷1,0)Iном, не менее |
0,9 |
Коэффициент мощности, не менее |
0,99 |
Сопротивление изоляции между входом и корпусом, МОм |
в нормальных климатических условиях, не менее 20 при влажности 95% и температуре +30°С, не менее 1 |
Защита от перегрузки |
да |
Уставка защиты от перегрузки БПС-3000- 220/220В-15А-23 (ток ограничения), А |
15,5 ± 1% |
Защита от короткого замыкания на выходе |
да |
Защита от недопустимого снижения или пропадания фазы сетевого напряжения |
да |
Защита от перегрева |
да |
Форм-фактор |
23 |
Высота |
9U |
Габаритные размеры (ШхГхВ), мм |
483 х 510 х 399 |
Масса, не более, кг |
75 |
Гарантийный срок, мес |
36 |
Срок службы, лет |
20 |
Руководство по эксплуатации
ЗВУ DC(AC)-DC на базе БПС-3000-220-220В-15А-23 (19'' 3U 0-3) (15.10.24) 9.15 MBТехнические условия
ТУ 011_ЗВУ_2019(изм 2022.) 4.08 MBДекларация
Декларация ИПС ЗВУ (2024) 5.30 MB
-
Корзина ИПС (количество зависит от номинальной мощности ЗВУ)
-
Модуль БПС (количество зависит от номинальной мощности ЗВУ)
-
Модуль измерения тока АКБ
-
Устройство контроля и управления
-
Датчик температуры АКБ, Шлейф УКУ (14+10 pin), Шлейф CAN (10 pin)
-
Паспорт
-
Руководство по эксплуатации
