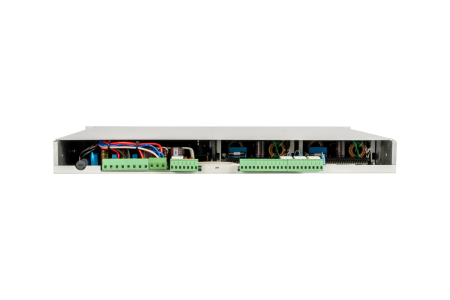

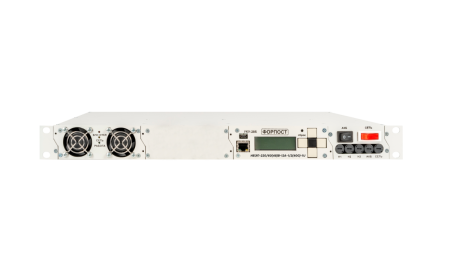

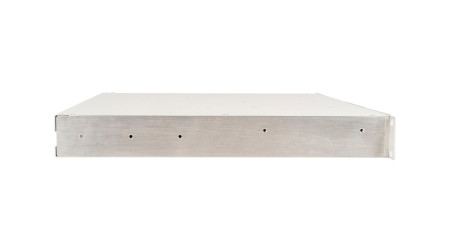

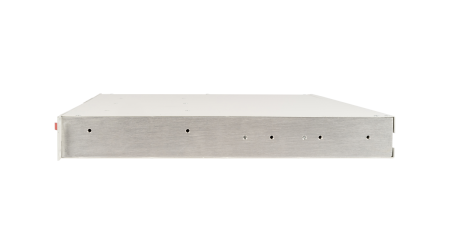

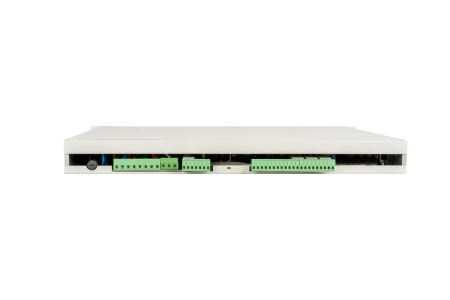

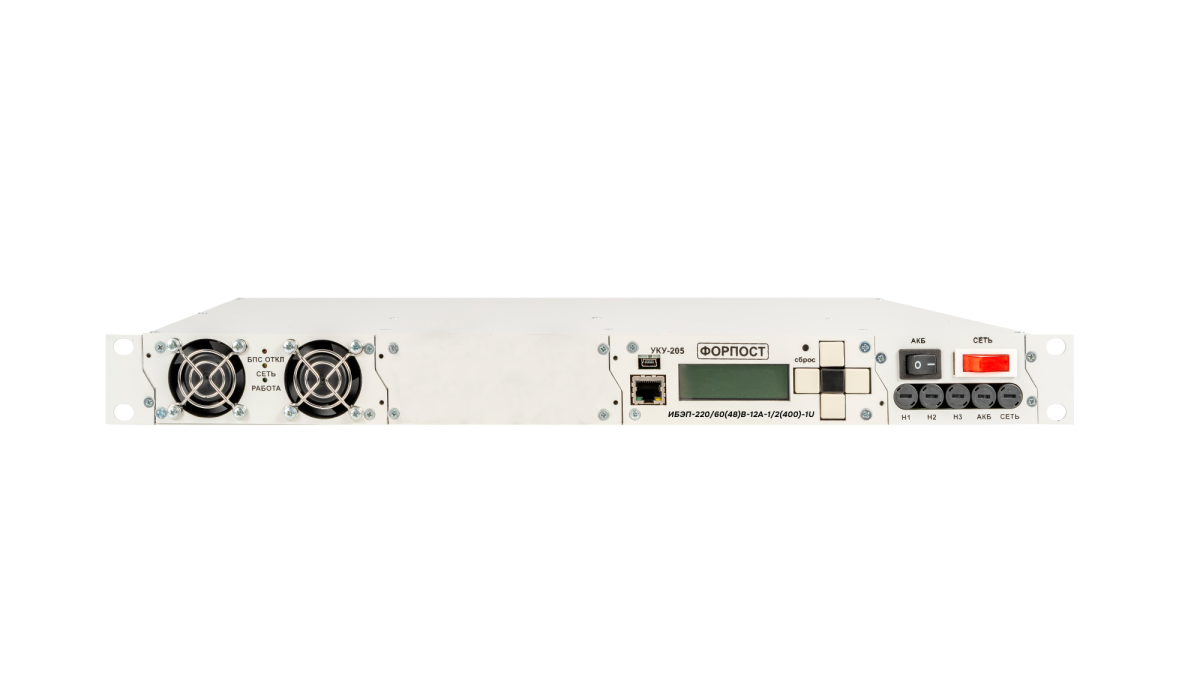

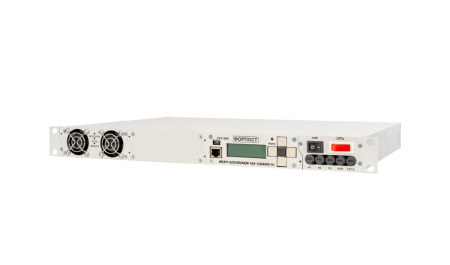

ИБП ИБЭП-220/24В-40А-1/2(400)-1U
Серийное производство
Основные характеристики
- Ток нагрузки - до 20А
- Входное напряжение AC - 220В(187-265В)
- Выходное напряжение DC - 24В (22-29В)
- Управление и контроль - УКУ-205
- Защита АКБ от глубокого разряда - да
- Количество БПС - 1 шт.
- Исполнение - 1U
- Габариты (ШхГхВ) - 482х44х370 мм
- Масса, не более - 7,5 кг
Источник бесперебойного электропитания
ИБЭП-220/24В-40А-1/2(400)-1U
Преобразование АС 220В в DC 24В с током нагрузки до 20А без резерва, с одним выпрямителем.
Работа в комплекте с одной АКБ. Возможна «горячая» замена выпрямителя и УКУ, также подключение до трех нагрузок.
Работа в комплекте с одной АКБ. Возможна «горячая» замена выпрямителя и УКУ, также подключение до трех нагрузок.
Гарантия: 36 месяцев
1
Добавить в спецификацию
Характеристики
Характеристики1
—
Основные тех. характеристики
|
Номинальное выходное напряжение постоянного тока, В |
24 |
|
Диапазон регулирования выходного напряжения, В |
22…29 |
|
Выходной ток, А |
0…20 |
|
Номинальное входное напряжение переменного тока, В |
220 |
|
Число фаз на входе |
1 |
|
Рабочий диапазон входного напряжения, В |
Фазное: от 187 до 265 |
|
Номинальное значение частоты сети переменного тока, Гц |
50(60) ± 10% |
|
Вид охлаждения |
естественное |
|
Интерфейс |
- |
|
Гарантийный срок, мес |
36 |
|
Срок службы, лет |
20 |
Защиты
Нагрузка
- от недопустимого отклонения напряжения на выходе ИБЭП;
- от исчезновения напряжения сети;
- контроль исправности предохранителей нагрузки.
БПС
- от недопустимого отклонения напряжения в сети;
- от токовых перегрузок преобразователя;
- от перегрева;
- от недопустимого отклонения напряжения на выходе
АКБ
- от неправильной полярности подключения АКБ;
- от разряда ниже минимально допустимого значения напряжения;
- от превышения допустимого напряжения заряда;
- от превышения током заряда заданной величины (ограничение тока заряда)
Сеть ~220В
- от перегрузок по току при аварии в ИБЭП
Физические характеристики
|
Диапазон рабочей температуры, ºС |
от -40 до +50 |
|
Рабочее атмосферное давление, не ниже, Кпа |
84…106,7 (630…800 мм.рт.ст.) |
|
Относительная влажность при температуре окружающей среды +25ºС, не более, % |
98 |
|
Габаритные размеры (ШхВхГ), не более, мм |
482 х 44 х 370 (1U) |
|
Масса, не более кг |
7,5 |
|
Габаритные размеры (ШхГхВ) в упаковке, не более, мм |
- |
|
Масса в упаковке, не более кг |
- |
Комплект поставки
—
- Корпус
- БПС-400-220/24В-20А
- Процессор УКУ
- Руководство по эксплуатации
- Паспорт
Основные тех. характеристики
|
Номинальное выходное напряжение постоянного тока, В |
24 |
|
Диапазон регулирования выходного напряжения, В |
22…29 |
|
Выходной ток, А |
0…20 |
|
Номинальное входное напряжение переменного тока, В |
220 |
|
Число фаз на входе |
1 |
|
Рабочий диапазон входного напряжения, В |
Фазное: от 187 до 265 |
|
Номинальное значение частоты сети переменного тока, Гц |
50(60) ± 10% |
|
Вид охлаждения |
естественное |
|
Интерфейс |
- |
|
Гарантийный срок, мес |
36 |
|
Срок службы, лет |
20 |
Защиты
Нагрузка
- от недопустимого отклонения напряжения на выходе ИБЭП;
- от исчезновения напряжения сети;
- контроль исправности предохранителей нагрузки.
БПС
- от недопустимого отклонения напряжения в сети;
- от токовых перегрузок преобразователя;
- от перегрева;
- от недопустимого отклонения напряжения на выходе
АКБ
- от неправильной полярности подключения АКБ;
- от разряда ниже минимально допустимого значения напряжения;
- от превышения допустимого напряжения заряда;
- от превышения током заряда заданной величины (ограничение тока заряда)
Сеть ~220В
- от перегрузок по току при аварии в ИБЭП
Физические характеристики
|
Диапазон рабочей температуры, ºС |
от -40 до +50 |
|
Рабочее атмосферное давление, не ниже, Кпа |
84…106,7 (630…800 мм.рт.ст.) |
|
Относительная влажность при температуре окружающей среды +25ºС, не более, % |
98 |
|
Габаритные размеры (ШхВхГ), не более, мм |
482 х 44 х 370 (1U) |
|
Масса, не более кг |
7,5 |
|
Габаритные размеры (ШхГхВ) в упаковке, не более, мм |
- |
|
Масса в упаковке, не более кг |
- |
ИБЭП-220/24В-40А-1/2(400)-1U — стационарная установка, предназначенная для обеспечения бесперебойного электропитания промышленной аппаратуры, телекоммуникационного оборудования и средств связи напряжением постоянного тока 24 В.
Основные функции:
✔ Обеспечивает непрерывное питание при отключении основного источника (электросети 220/230 В, 50/60 Гц или резервных генераторов).
✔ Поддерживает заряд и буферный режим работы АКБ (аккумуляторные батареи не входят в комплект).
✔ Работает как с АКБ, так и без них.
✔ Обеспечивает гальваническую развязку между входными и выходными цепями. Возможно заземление любого из выходных полюсов.
✔ Повышает качество электропитания, стабилизируя параметры напряжения 48 В в заданных пределах.
Конструктивные особенности:
- Модульная структура с поддержкой «горячего резерва» и замены блоков питания (БПС) без отключения системы.
- Естественное воздушное охлаждение.
- Встроенный узел распределения нагрузки и контактор защиты АКБ от глубокого разряда.
Важно:
- Не предназначен для использования с электронно-вычислительной техникой (ЭВМ).
- Запрещено параллельное подключение нескольких ИБЭП.
- При отказе контроллера УКУ переходит в автономный режим, продолжая питать нагрузку и заряжать АКБ.
Приобретите ИБЭП-220/24В-40А-1/2(400)-1U по цене производителя через наших менеджеров. К тому же, мы предлагаем консультации от наших инженеров, которые более 20 лет успешно работают с системами бесперебойного электропитания. Мы работаем по всей России. Если вам необходимо приобрести оборудование для ШОТ, ЭПУ, АБП в таких городах, как Москва, Санкт-Петербург, Новосибирск, Екатеринбург, Казань, Владивосток, Краснодар, Самара, Омск или других населённых пунктах, мы с удовольствием вам поможем.
Продукция ФОРПОСТ является аналогом оборудования таких брендов, как Eltek, CE+T (TSI Bravo), Штиль, HVR.
Обратитесь за консультацией к нашим опытным инженерам и специалистам для подбора оборудования ФОРПОСТ уже сейчас.
