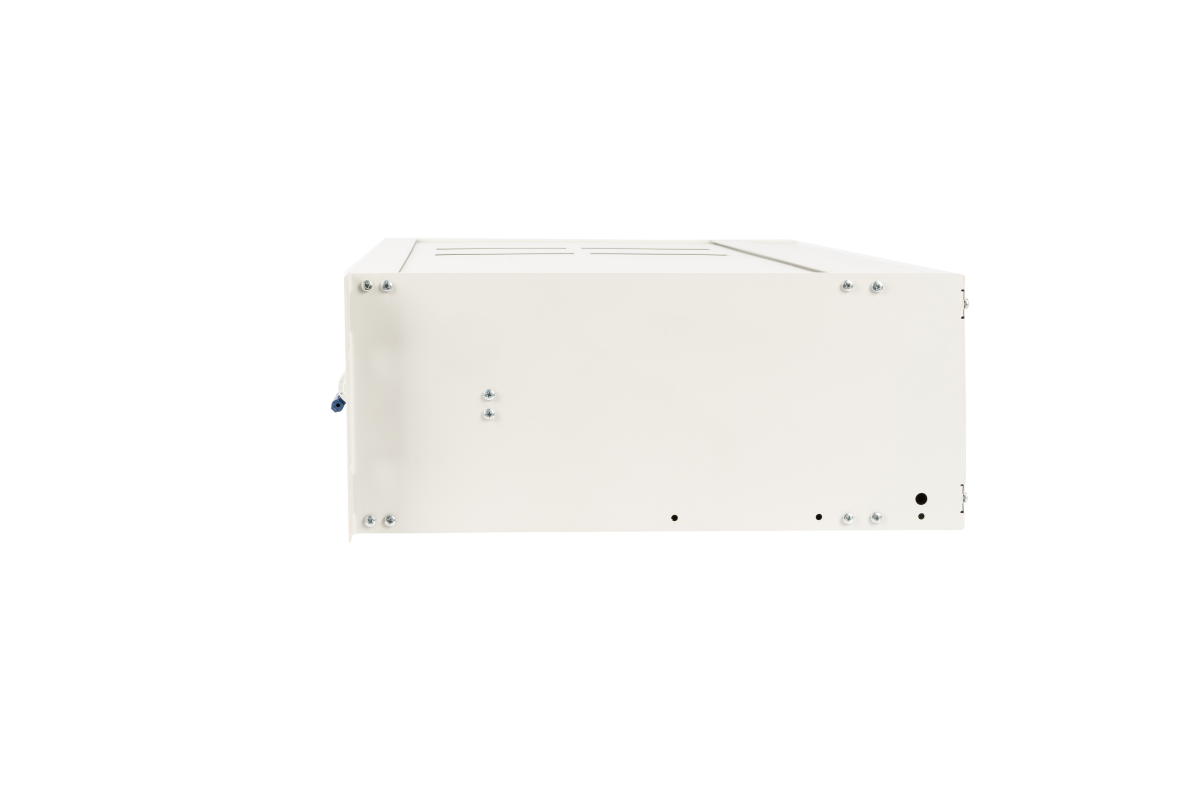

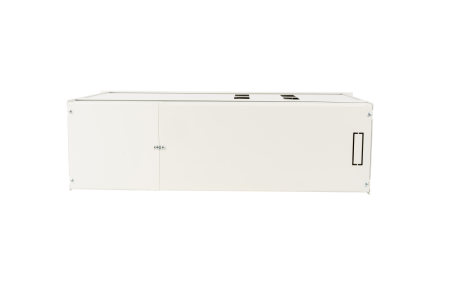

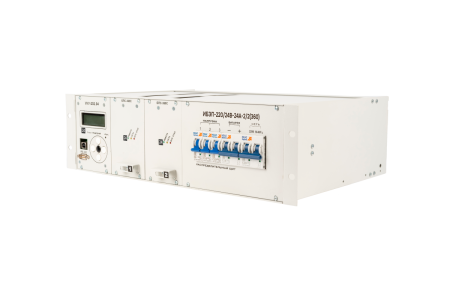

ИБП ИБЭП-220/24В-24А-1(2)/2(360)-3U-(LAN)
Серийное производство
Основные характеристики
- Ток нагрузки - до 24А
- Входное напряжение AC - 220В
- Выходное напряжение DC - 24В
- Интерфейс управления - LAN
- Мониторинг и контроль - УКУ-202.04
- Защита АКБ от глубокого разряда - да
- Количество БПС – до 2 шт.
- Исполнение - 3U
- Габариты (ШхГхВ) – 480х400х130 мм
- Масса, не более - 12 кг
- Габариты в упаковке – 540х400х170 мм
- Масса в упаковке, не более - 13,45 кг
Источник бесперебойного электропитания
ИБЭП-220/24В-24А-1(2)/2(360)-3U-(LAN)
Преобразование AC 220В в DC 24В с током нагрузки (одного выпрямителя) до 12А.Предназначен для установки в 19" конструктив. Высота корзины 3U.
Работа в комплекте с АКБ. Управление возможно по Ethernet.
Гарантия: 36 месяцев
1
Добавить в спецификацию
Характеристики
Характеристики1
—
Основные тех. характеристики
|
Номинальное выходное напряжение постоянного тока, В |
24 |
|
Диапазон регулирования выходного напряжения, В |
22…30 |
|
Выходной ток, А |
0…24 |
|
Номинальное входное напряжение переменного тока, В |
220 |
|
Вид охлаждения |
принудительное |
|
Максимальная выходная мощность, Вт |
300 |
|
Количество выпрямителей |
1(2) |
|
Интерфейс |
-/LAN, WEB |
|
Число фаз на входе |
1 |
|
Гарантийный срок, мес |
36 |
|
Срок службы, лет |
20 |
Защиты
Нагрузка
- от недопустимого отклонения напряжения на выходе ИБЭП;
- от исчезновения напряжения сети.
БПС
- от недопустимого отклонения напряжения в сети;
- от токовых перегрузок преобразователя;
- от недопустимого отклонения напряжения на выходе.
АКБ
- от неправильной полярности подключения АКБ;
- при разряде ниже минимально допустимого значения напряжения;
- при превышении допустимого напряжения заряда;
- ограничение тока заряда.
Сеть ~220В
- от перегрузок по току при аварии в ИБЭП.
Физические характеристики
|
Диапазон рабочей температуры, ºС |
от +5 до +40 |
|
Рабочее атмосферное давление, не ниже, Кпа |
60 (450 мм.рт.ст.) |
|
Относительная влажность при температуре окружающей среды +30ºС, не более, % |
95 |
|
Исполнение |
19’’ |
|
Габаритные размеры (ШхГхВ), не более, мм |
480 х 400 х 130 (3U) |
|
Масса, не более кг |
10 |
|
Габаритные размеры (ШхГхВ) в упаковке, не более, мм |
540 х 440 х 170 |
|
Масса в упаковке, не более кг |
11,45 |
Комплект поставки
—
- Корпус
- Преобразователи БПС
- Кросс-плата
- Устройство контроля и управления (УКУ) с контроллером
- Узел коммутации
- Руководство по эксплуатации
- Паспорт
Основные тех. характеристики
|
Номинальное выходное напряжение постоянного тока, В |
24 |
|
Диапазон регулирования выходного напряжения, В |
22…30 |
|
Выходной ток, А |
0…24 |
|
Номинальное входное напряжение переменного тока, В |
220 |
|
Вид охлаждения |
принудительное |
|
Максимальная выходная мощность, Вт |
300 |
|
Количество выпрямителей |
1(2) |
|
Интерфейс |
-/LAN, WEB |
|
Число фаз на входе |
1 |
|
Гарантийный срок, мес |
36 |
|
Срок службы, лет |
20 |
Защиты
Нагрузка
- от недопустимого отклонения напряжения на выходе ИБЭП;
- от исчезновения напряжения сети.
БПС
- от недопустимого отклонения напряжения в сети;
- от токовых перегрузок преобразователя;
- от недопустимого отклонения напряжения на выходе.
АКБ
- от неправильной полярности подключения АКБ;
- при разряде ниже минимально допустимого значения напряжения;
- при превышении допустимого напряжения заряда;
- ограничение тока заряда.
Сеть ~220В
- от перегрузок по току при аварии в ИБЭП.
Физические характеристики
|
Диапазон рабочей температуры, ºС |
от +5 до +40 |
|
Рабочее атмосферное давление, не ниже, Кпа |
60 (450 мм.рт.ст.) |
|
Относительная влажность при температуре окружающей среды +30ºС, не более, % |
95 |
|
Исполнение |
19’’ |
|
Габаритные размеры (ШхГхВ), не более, мм |
480 х 400 х 130 (3U) |
|
Масса, не более кг |
10 |
|
Габаритные размеры (ШхГхВ) в упаковке, не более, мм |
540 х 440 х 170 |
|
Масса в упаковке, не более кг |
11,45 |
ИБЭП-220/24В-24А-1(2)/2(360)-3U-(LAN) — это современная стационарная установка, предназначенная для обеспечения стабильного и непрерывного электропитания промышленного оборудования, систем связи и телекоммуникаций. Устройство преобразует напряжение AC 220 В переменного тока в стабильное DC 24 В постоянного тока с нагрузочным током до 12 А на один выпрямитель, гарантируя бесперебойную работу ваших систем.
Основные возможности и преимущества:
✔ Непрерывное питание при отключении электросети 220/230 В или резервных генераторов.
✔ Поддержка АКБ (аккумуляторы приобретаются отдельно):
- заряд и буферный режим работы,
- автоматическая температурная компенсация заряда,
- защита от недозаряда и перезаряда,
- контроль ёмкости и режим выравнивающего заряда для увеличения срока службы батареи.
✔ Гальваническая развязка входных и выходных цепей. Возможность заземления любого из выходных полюсов.
✔ Стабилизация выходного напряжения 24 В в заданных пределах — защита оборудования от скачков.
Конструктивные особенности:
- Модульная структура с поддержкой «горячего резерва» и заменой блоков питания без отключения системы.

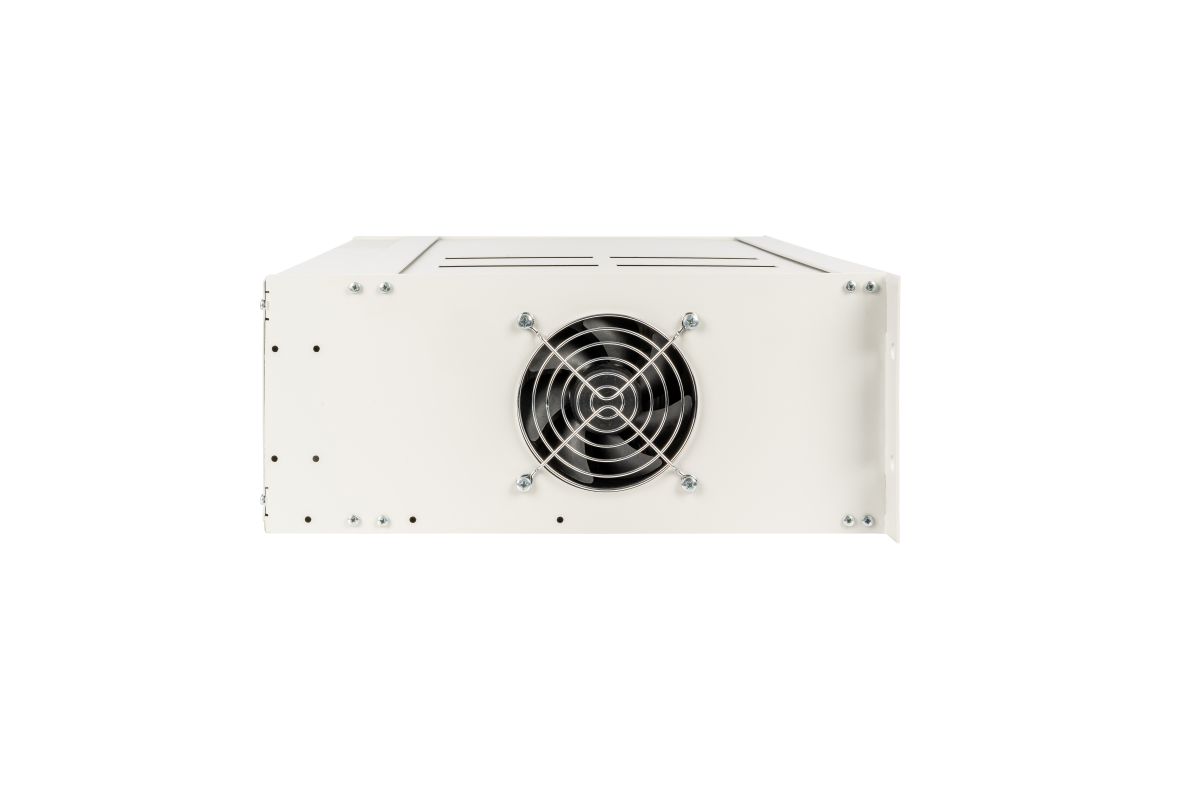

- Принудительное воздушное охлаждение.

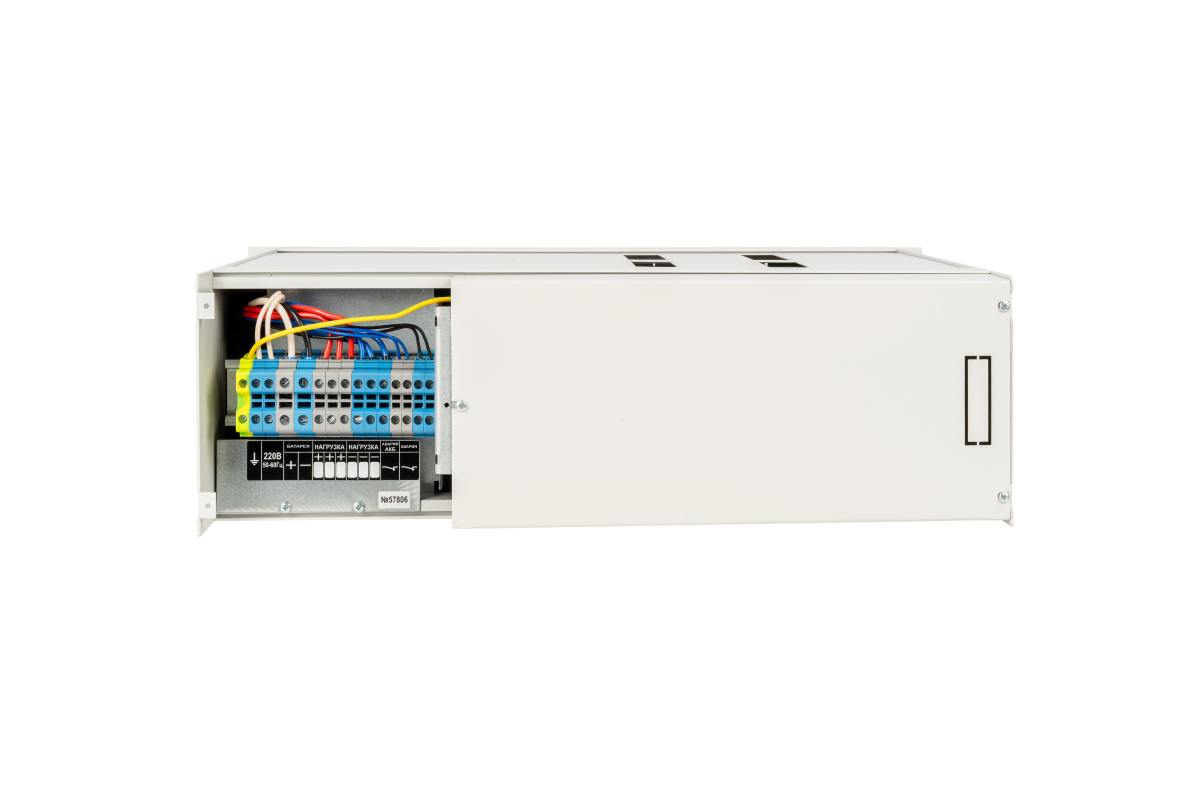

- Встроенный узел распределения нагрузки.
- Контактор защиты АКБ от глубокого разряда.
- Автономная работа при отказе контроллера УКУ — питание нагрузки и заряд АКБ продолжаются.
Важно знать:
- Устройство не предназначено для питания ЭВМ.
- Запрещено параллельное подключение нескольких ИБЭП.
Для разных задач и условий эксплуатации мы предлагаем и другие модификации источников бесперебойного питания:
- ИБЭП 220/24В-12А-1/2(360)-3U
- ИБЭП 220/24В-12А-2/2(360)-3U
- ИБЭП 220/24В-12А-1/2(360)-3U-LAN
- ИБЭП 220/24В-12А-2/2(360)-3U-LAN
Почему выбирают ИБЭП ФОРПОСТ:
- Аналоги брендов Eltek, CE+T (TSI Bravo), Штиль, HVR.
- Высокая надёжность и оптимальная цена за счёт собственного производства.
- Поддержка и консультации опытных инженеров с более чем 20-летним опытом работы.
- Доставка и обслуживание по всей России: Москва, Санкт-Петербург, Новосибирск, Екатеринбург, Казань, Владивосток, Краснодар, Самара, Омск и другие города.
Приобретайте ИБЭП-220/24В-24А-1(2)/2(360)-3U-(LAN) напрямую у производителя — получите гарантию качества, консультацию специалистов и оптимальное решение для ваших задач в сфере бесперебойного электропитания.
Свяжитесь с нашими инженерами для подбора подходящей модели именно под ваши требования.
Руководство по эксплуатации
РЭ ИБЭП 220_24B-24A-2_2(360)-3U(2018) 490.86 KBТехнические условия
ТУ ИБЭП 2020 460.87 KBДекларация
Декларация ИБЭП (до 22.04.2030) 2.74 MB
