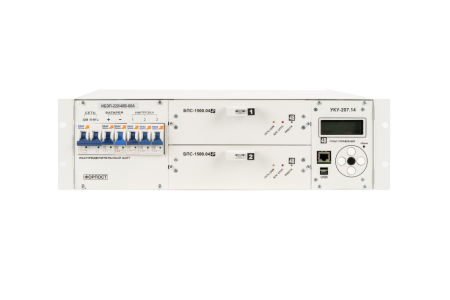

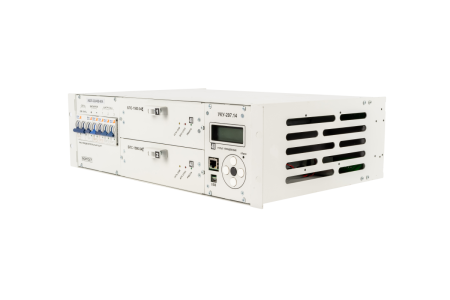

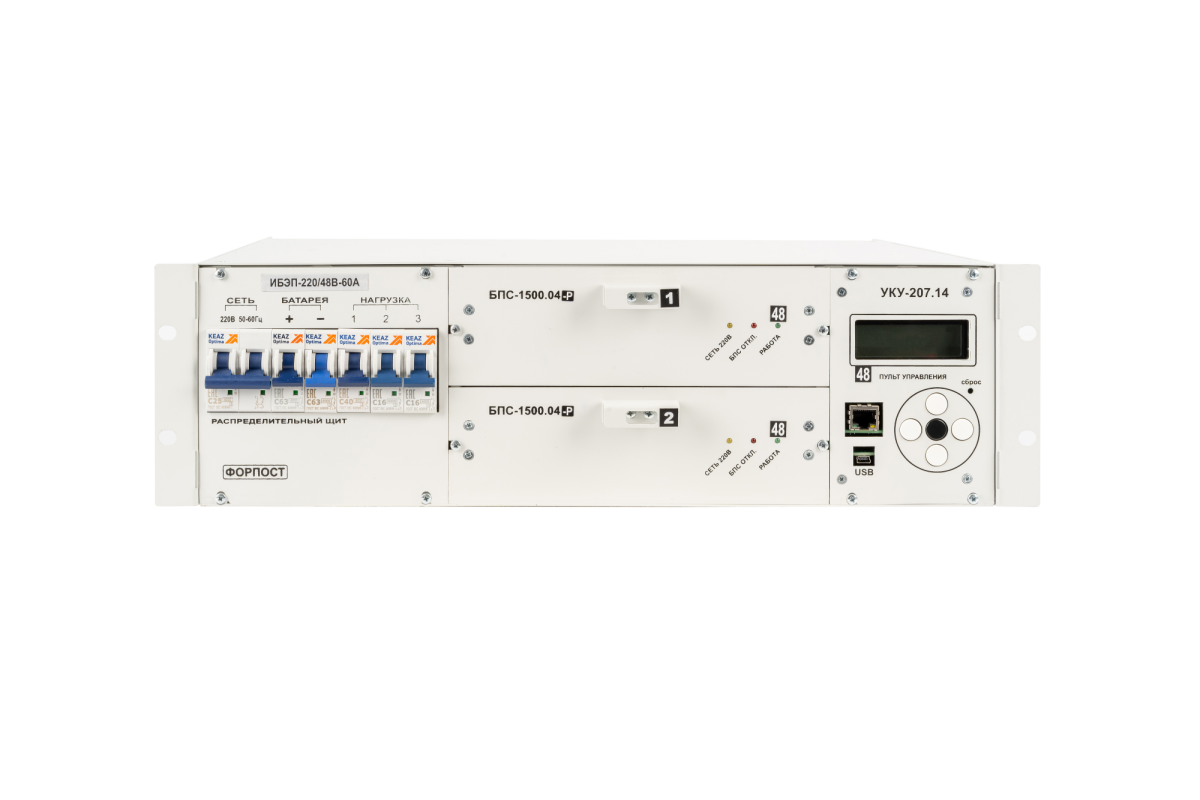

ИБЭП-220/48В-60А-2/2(1500)-3U LAN 1 акб
Серийное производство
Основные характеристики
- Ток нагрузки - до 60А
- Входное напряжение AC - 220В
- Выходное напряжение DC - 48В
- Управление и контроль - УКУ-207.04
- Мониторинг - Ethernet (SNMP)
- Защита АКБ от глубокого разряда - да
- Количество БПС - 2 шт.
- Исполнение - 3U
- Габариты (ШхГхВ) - 480х330х133 мм
- Масса, не более - 16 кг
Артикул:
15-325227.2
Источник бесперебойного электропитания ИБЭП-220/48B-60A-2/2(1500)-3U LAN 1 акб
Преобразование АС 220В в 48В с током нагрузки до 60А, с двумя выпрямителями.Работа в комплекте с одним АКБ. Управление по Ethernet (SNMP).
Предназначен для установки в 19" конструктив. Высота корзины 3U.
Гарантия: 36 месяцев
Характеристики
Реквизиты
—
ИБЭП 48В, Товар
Длина, мм
—
530
Характеристики1
—
Основные тех. характеристики
|
Номинальное выходное напряжение постоянного тока, В |
48 |
|
Диапазон регулирования выходного напряжения, В |
44…54,5 |
|
Выходной ток, А |
0…60 |
|
Номинальное входное напряжение переменного тока, В |
220 |
|
Число фаз на входе |
1 |
|
Диапазон входного напряжения AC, В |
187 ÷ 265 |
|
Диапазон частоты переменного тока, Гц |
от 45 до 65 |
|
Вид охлаждения |
принудительное |
|
Максимальная выходная мощность, Вт |
3000 |
|
Количество выпрямителей |
2 |
|
Коэффициент мощности, не менее |
0,99 |
|
Интерфейс |
LAN |
|
Электрическое сопротивление изоляции входных цепей относительно корпуса ИБЭП, не менее, МОм |
- в нормальных климатических условиях 20 -при влажности 95% и температуре +30˚С |
|
Гарантийный срок, мес |
36 |
|
Срок службы, лет |
20 |
Защиты
Нагрузка
- от недопустимого отклонения напряжения на выходе ИБЭП;
- от исчезновения напряжения сети;
БПС
- от недопустимого отклонения напряжения в сети;
- от токовых перегрузок преобразователя;
- от перегрева;
- от недопустимого отклонения напряжения на выходе
АКБ
- от неправильной полярности подключения АКБ;
- от разряда ниже минимально допустимого значения напряжения;
- от превышения допустимого напряжения заряда;
- от превышения током заряда заданной величины (ограничение тока заряда)
Сеть ~220В
- от перегрузок по току при аварии в ИБЭП
Физические характеристики
|
Диапазон рабочей температуры, ºС |
от +5 до +40 |
|
Диапазон температуры хранения, ºС |
от -30 до +70 |
|
Относительная влажность при температуре окружающей среды +30ºС, не более, % |
95 |
|
Исполнение |
19’’ |
|
Габаритные размеры (ШхГхВ), не более, мм |
480 х 330 х 133 (3U) |
|
Масса, не более кг |
16 |
Комплект поставки
—
- ИБЭП
- Устройство контроля и управления
- Кросс-плата
- Узел коммутации
- Выносной термодатчик АКБ, длина кабеля 1,5м.
- Выносной датчик окружающей среды, длина кабеля 1,5 м.
Ширина, мм
—
400
Высота, мм
—
170
Основные тех. характеристики
|
Номинальное выходное напряжение постоянного тока, В |
48 |
|
Диапазон регулирования выходного напряжения, В |
44…54,5 |
|
Выходной ток, А |
0…60 |
|
Номинальное входное напряжение переменного тока, В |
220 |
|
Число фаз на входе |
1 |
|
Диапазон входного напряжения AC, В |
187 ÷ 265 |
|
Диапазон частоты переменного тока, Гц |
от 45 до 65 |
|
Вид охлаждения |
принудительное |
|
Максимальная выходная мощность, Вт |
3000 |
|
Количество выпрямителей |
2 |
|
Коэффициент мощности, не менее |
0,99 |
|
Интерфейс |
LAN |
|
Электрическое сопротивление изоляции входных цепей относительно корпуса ИБЭП, не менее, МОм |
- в нормальных климатических условиях 20 -при влажности 95% и температуре +30˚С |
|
Гарантийный срок, мес |
36 |
|
Срок службы, лет |
20 |
Защиты
Нагрузка
- от недопустимого отклонения напряжения на выходе ИБЭП;
- от исчезновения напряжения сети;
БПС
- от недопустимого отклонения напряжения в сети;
- от токовых перегрузок преобразователя;
- от перегрева;
- от недопустимого отклонения напряжения на выходе
АКБ
- от неправильной полярности подключения АКБ;
- от разряда ниже минимально допустимого значения напряжения;
- от превышения допустимого напряжения заряда;
- от превышения током заряда заданной величины (ограничение тока заряда)
Сеть ~220В
- от перегрузок по току при аварии в ИБЭП
Физические характеристики
|
Диапазон рабочей температуры, ºС |
от +5 до +40 |
|
Диапазон температуры хранения, ºС |
от -30 до +70 |
|
Относительная влажность при температуре окружающей среды +30ºС, не более, % |
95 |
|
Исполнение |
19’’ |
|
Габаритные размеры (ШхГхВ), не более, мм |
480 х 330 х 133 (3U) |
|
Масса, не более кг |
16 |
ИБЭП-220/48В-60А-2/2(1500)-3U LAN 1 акб — стационарная установка, предназначенная для обеспечения бесперебойного электропитания промышленной аппаратуры, телекоммуникационного оборудования и средств связи напряжением постоянного тока 48 В.
Основные функции:
✔ Обеспечивает непрерывное питание при отключении основного источника (электросети 220/230 В, 50/60 Гц или резервных генераторов).
✔ Поддерживает заряд и буферный режим работы АКБ (аккумуляторные батареи не входят в комплект).
✔ Работает как с АКБ, так и без них.
✔ Обеспечивает гальваническую развязку между входными и выходными цепями. Возможно заземление любого из выходных полюсов.
✔ Повышает качество электропитания, стабилизируя параметры напряжения 48 В в заданных пределах.
Конструктивные особенности:

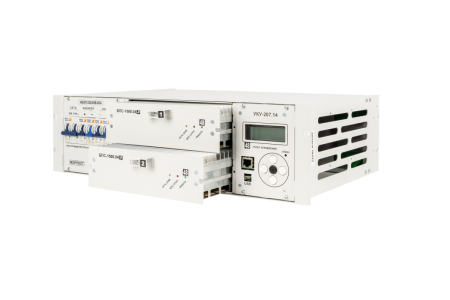

- Модульная структура с поддержкой «горячего резерва» и замены блоков питания (БПС) без отключения системы.

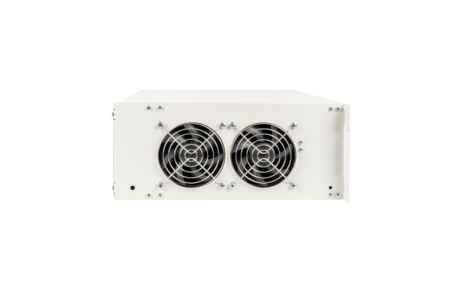

- Принудительное воздушное охлаждение (вентиляторы встроены в БПС).
- Встроенный узел распределения нагрузки и контактор защиты АКБ от глубокого разряда.
Важно:
- Не предназначен для использования с электронно-вычислительной техникой (ЭВМ).
- Запрещено параллельное подключение нескольких ИБЭП.
- При отказе контроллера УКУ переходит в автономный режим, продолжая питать нагрузку и заряжать АКБ.
Приобретите ИБЭП-220/48В-60А-2/2(1500)-3U LAN 1 акб по цене производителя через наших менеджеров. К тому же, мы предлагаем консультации от наших инженеров, которые более 20 лет успешно работают с системами бесперебойного электропитания. Мы работаем по всей России. Если вам необходимо приобрести оборудование для ШОТ, ЭПУ, АБП в таких городах, как Москва, Санкт-Петербург, Новосибирск, Екатеринбург, Казань, Владивосток, Краснодар, Самара, Омск или других населённых пунктах, мы с удовольствием вам поможем.
Продукция ФОРПОСТ является аналогом оборудования таких брендов, как Eltek, CE+T (TSI Bravo), Штиль, HVR.
Обратитесь за консультацией к нашим опытным инженерам и специалистам для подбора оборудования ФОРПОСТ уже сейчас.
2D и 3D модели
ИБЭП-3U-2D.dwg 48.54 KBРуководство по эксплуатации
ИБЭП на базе БПС-1500.04-220-48В-30А (ВХОД АС 220В) (19'' 3U 0-2) (28.08.24) 4.50 MBТехнические условия
ТУ ИБЭП 2020 460.87 KBДекларация
Декларация ИБЭП 2020 (до 12.05.2025) 1.35 MB
