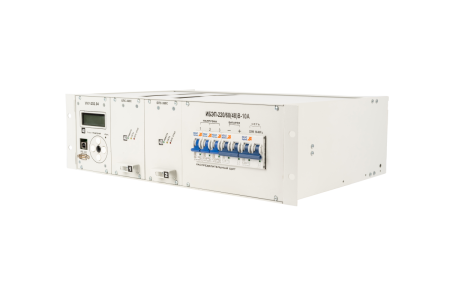

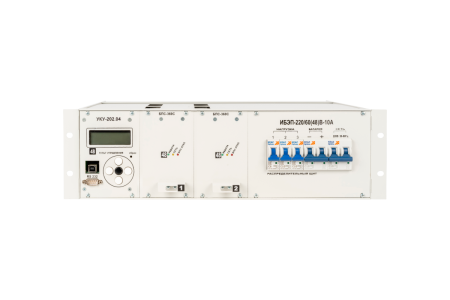

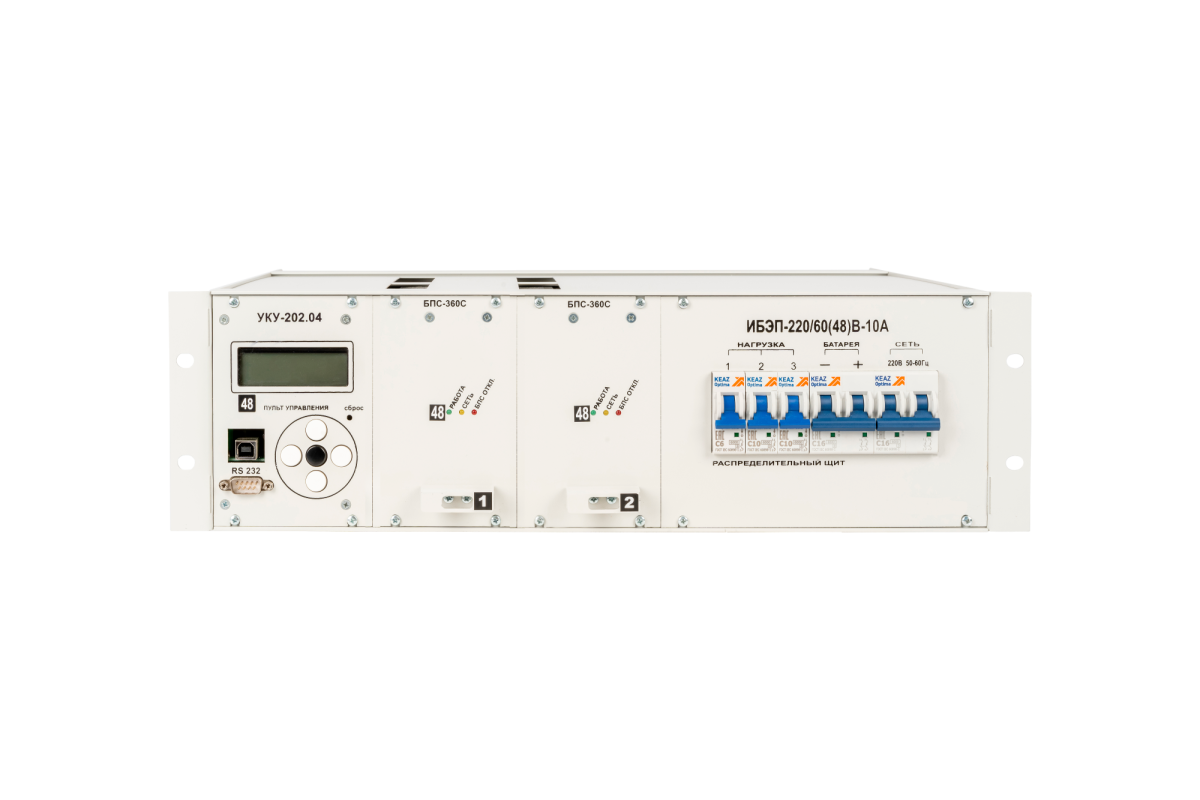

ИБП ИБЭП-220/60В-5А(10А)-3U-(CAN)-(LAN)
Серийное производство
Минпромторг России
Основные характеристики
- Ток нагрузки - до 10А
- Входное напряжение AC - 220В
- Выходное напряжение DC - 60В
- Управление и контроль - УКУ-202.04
- Протокол - LAN, CAN, WEB
- Защита АКБ от глубокого разряда - да
- Количество БПС - 2 шт.
- Исполнение - 3U
- Габариты (ШхГхВ) - 480х360х130 мм
- Масса – 12 кг

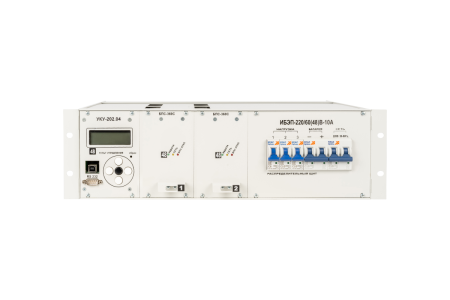

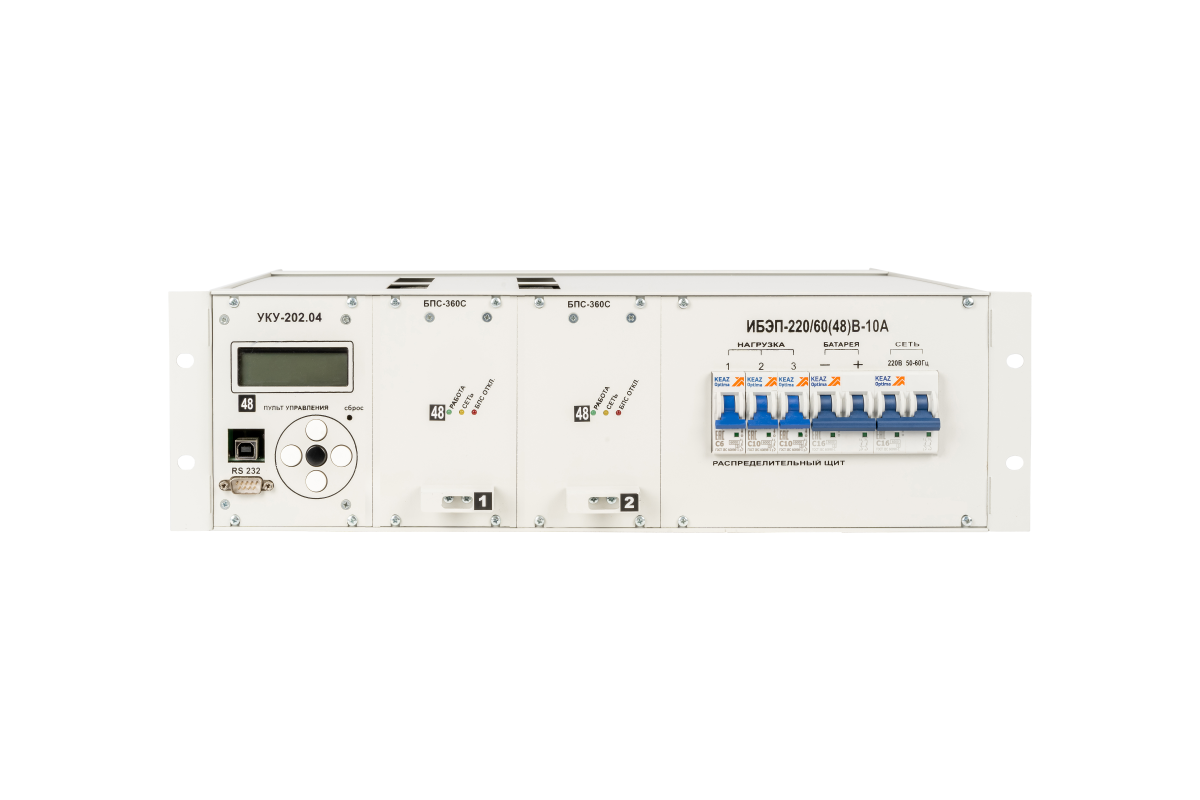

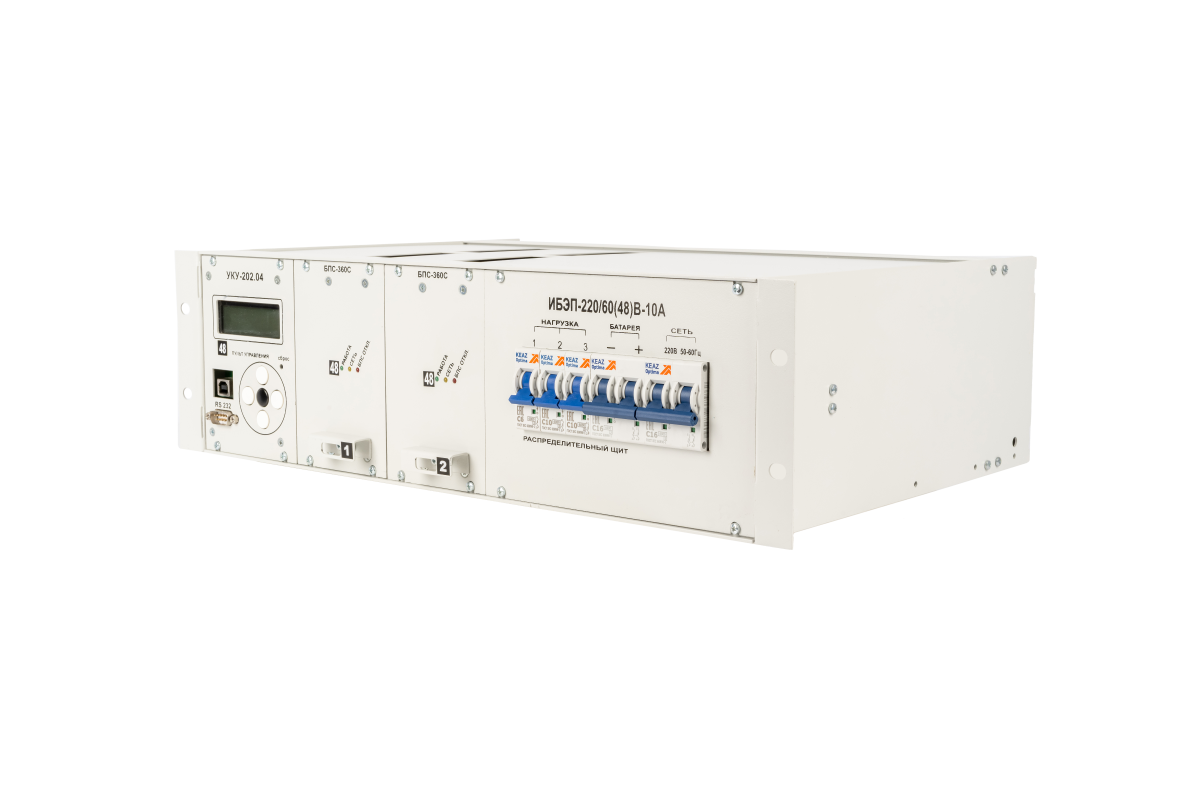

Источник бесперебойного электропитания
ИБЭП-220/60В-5А(10А)-3U-(CAN)-(LAN)
Преобразование АС 220В в DC 60В с током нагрузки до 5А, с одним выпрямителем. Предназначен для установки в 19" конструктив. Высота корзины 3U.
1
Добавить в спецификацию
Характеристики
Характеристики1
—
Основные тех. характеристики
|
Номинальное выходное напряжение постоянного тока, В |
60 |
|
Диапазон регулирования выходного напряжения, В |
52,5…72,5 |
|
Выходной ток, А |
0…10 |
|
Номинальное входное напряжение переменного тока, В |
220 |
|
Рабочий диапазон входного напряжения, В |
187…253 |
|
Число фаз на входе |
1 |
|
Вид охлаждения |
принудительное |
|
Количество выпрямителей, шт. |
До 2 |
|
Интерфейс |
LAN, CAN, WEB |
|
Гарантийный срок, мес |
36 |
|
Срок службы, лет |
20 |
Защиты
Нагрузка
- от недопустимого отклонения напряжения на выходе ИБЭП.
БПС
- двухпороговая защита от перегрева преобразователя с программируемыми значениями порогов срабатывания;
- быстродействующая токовая защита от короткого замыкания на выходе;
- защита от токовых перегрузок БПС (при перегрузке переход в режим ограничения тока);
- защита от недопустимого превышения выходного напряжения с программируемым значением максимального напряжения;
- защита от недопустимого снижения выходного напряжения с программируемым значением минимального напряжения;
- защита от недопустимого отклонения напряжения питающей сети;
- защита от выключения БПС при отсутствии связи с центральным процессором (переход БПС в автономный режим работы).
АКБ
- от неправильной полярности подключения АКБ;
- отключение АКБ при разряде до напряжения ниже минимально допустимо ве-личины;
- от превышения допустимого напряжения заряда;
- от превышения допустимой температуры АКБ при заряде;
- программируемое ограничение тока заряда АКБ..
Физические характеристики
|
Диапазон рабочей температуры, ºС |
от +5 до +40 |
|
Рабочее атмосферное давление, не ниже, Кпа |
60 (450 мм.рт.ст.) |
|
Относительная влажность при температуре окружающей среды +25ºС, не более, % |
80 |
|
Исполнение |
19’’ |
|
Габаритные размеры (ШхГхВ), не более, мм |
480 х 330 х 130 (3U) |
|
Масса, не более кг |
12 |
|
Габаритные размеры (ШхГхВ) в упаковке, не более, мм |
540 х 440 х 170 |
|
Масса в упаковке, не более кг |
14,45 |
Комплект поставки
—
- Корпус
- Преобразователь БПС (2 шт.)
- Кросс-плата
- Процессор УКУ
- Руководство по эксплуатации
- Паспорт
Основные тех. характеристики
|
Номинальное выходное напряжение постоянного тока, В |
60 |
|
Диапазон регулирования выходного напряжения, В |
52,5…72,5 |
|
Выходной ток, А |
0…10 |
|
Номинальное входное напряжение переменного тока, В |
220 |
|
Рабочий диапазон входного напряжения, В |
187…253 |
|
Число фаз на входе |
1 |
|
Вид охлаждения |
принудительное |
|
Количество выпрямителей, шт. |
До 2 |
|
Интерфейс |
LAN, CAN, WEB |
|
Гарантийный срок, мес |
36 |
|
Срок службы, лет |
20 |
Защиты
Нагрузка
- от недопустимого отклонения напряжения на выходе ИБЭП.
БПС
- двухпороговая защита от перегрева преобразователя с программируемыми значениями порогов срабатывания;
- быстродействующая токовая защита от короткого замыкания на выходе;
- защита от токовых перегрузок БПС (при перегрузке переход в режим ограничения тока);
- защита от недопустимого превышения выходного напряжения с программируемым значением максимального напряжения;
- защита от недопустимого снижения выходного напряжения с программируемым значением минимального напряжения;
- защита от недопустимого отклонения напряжения питающей сети;
- защита от выключения БПС при отсутствии связи с центральным процессором (переход БПС в автономный режим работы).
АКБ
- от неправильной полярности подключения АКБ;
- отключение АКБ при разряде до напряжения ниже минимально допустимо ве-личины;
- от превышения допустимого напряжения заряда;
- от превышения допустимой температуры АКБ при заряде;
- программируемое ограничение тока заряда АКБ..
Физические характеристики
|
Диапазон рабочей температуры, ºС |
от +5 до +40 |
|
Рабочее атмосферное давление, не ниже, Кпа |
60 (450 мм.рт.ст.) |
|
Относительная влажность при температуре окружающей среды +25ºС, не более, % |
80 |
|
Исполнение |
19’’ |
|
Габаритные размеры (ШхГхВ), не более, мм |
480 х 330 х 130 (3U) |
|
Масса, не более кг |
12 |
|
Габаритные размеры (ШхГхВ) в упаковке, не более, мм |
540 х 440 х 170 |
|
Масса в упаковке, не более кг |
14,45 |
ИБЭП-220/60В-5А(10А)-3U-(CAN)-(LAN) — это современная стационарная установка, предназначенная для обеспечения стабильного и непрерывного электропитания промышленного оборудования, систем связи и телекоммуникаций. Устройство преобразует напряжение AC 220 В переменного тока в стабилизированное напряжение DC 60 В постоянного тока с током нагрузки до 5 А на один выпрямитель (БПС), гарантируя бесперебойную работу ваших систем.
Основные возможности и преимущества:
✔ Непрерывное питание при отключении электросети 220/230 В или резервных генераторов.
✔ Поддержка АКБ (аккумуляторы приобретаются отдельно):
- заряд и буферный режим работы,
- автоматическая температурная компенсация заряда,
- защита от недозаряда и перезаряда,
- контроль ёмкости и режим выравнивающего заряда для увеличения срока службы батареи.
✔ Работа как с АКБ, так и без них — универсальность применения.
✔ Гальваническая развязка входных и выходных цепей. Возможность заземления любого из выходных полюсов.
✔ Стабилизация выходного напряжения 60 В в заданных пределах — защита оборудования от скачков.
Конструктивные особенности:

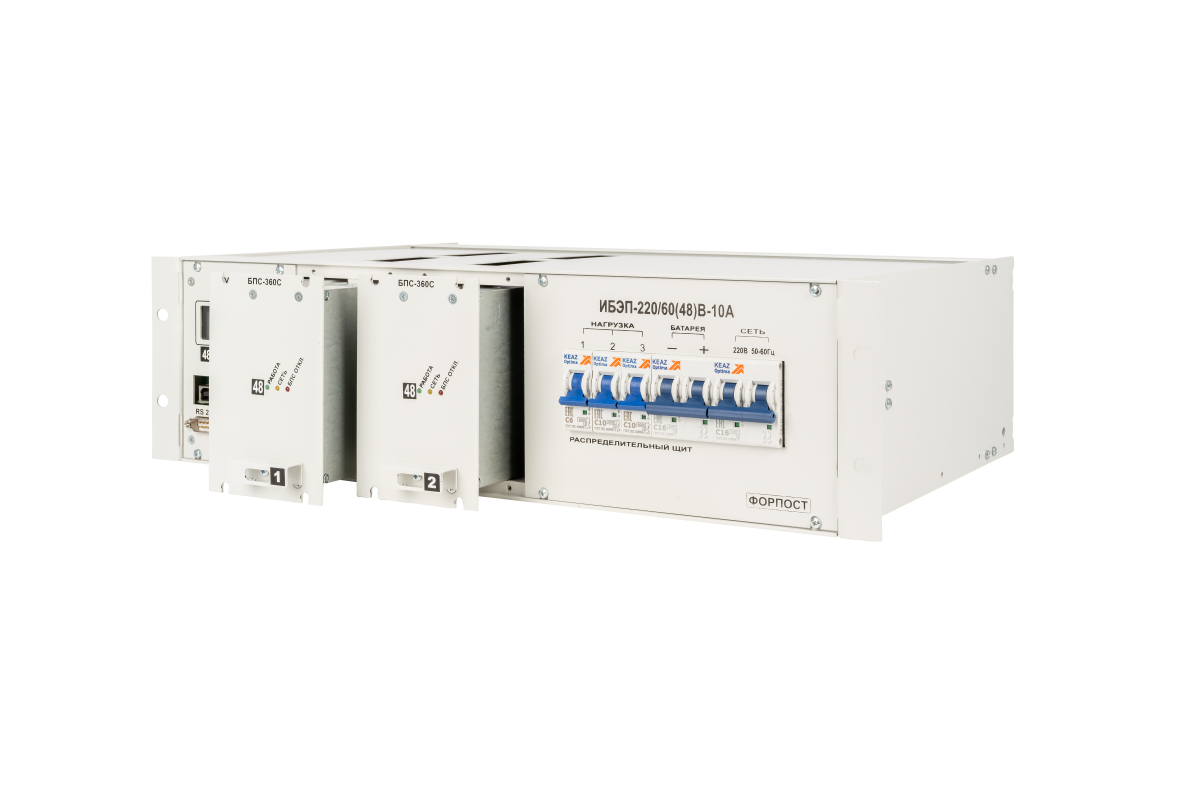

- Модульная структура с поддержкой «горячего резерва» и заменой блоков питания без отключения системы.
- Принудительное воздушное охлаждение.
- Встроенный узел распределения нагрузки.
- Контактор защиты АКБ от глубокого разряда.
- Автономная работа при отказе контроллера УКУ — питание нагрузки и заряд АКБ продолжаются.
Важно знать:
- Устройство не предназначено для питания ЭВМ.
- Запрещено параллельное подключение нескольких ИБЭП.
Для разных задач и условий эксплуатации мы предлагаем и другие модификации источников бесперебойного питания:
Почему выбирают ИБЭП ФОРПОСТ:
- Аналоги брендов Eltek, CE+T (TSI Bravo), Штиль, HVR.
- Высокая надёжность и оптимальная цена за счёт собственного производства.
- Поддержка и консультации опытных инженеров с более чем 20-летним опытом работы.
- Доставка и обслуживание по всей России: Москва, Санкт-Петербург, Новосибирск, Екатеринбург, Казань, Владивосток, Краснодар, Самара, Омск и другие города.
Закажите ИБЭП-220/60В-5А(10А)-3U-(CAN)-(LAN) напрямую у производителя — получите гарантию качества, консультацию специалистов и оптимальное решение для ваших задач в сфере бесперебойного электропитания.
Свяжитесь с нашими инженерами для подбора подходящей модели именно под ваши требования.

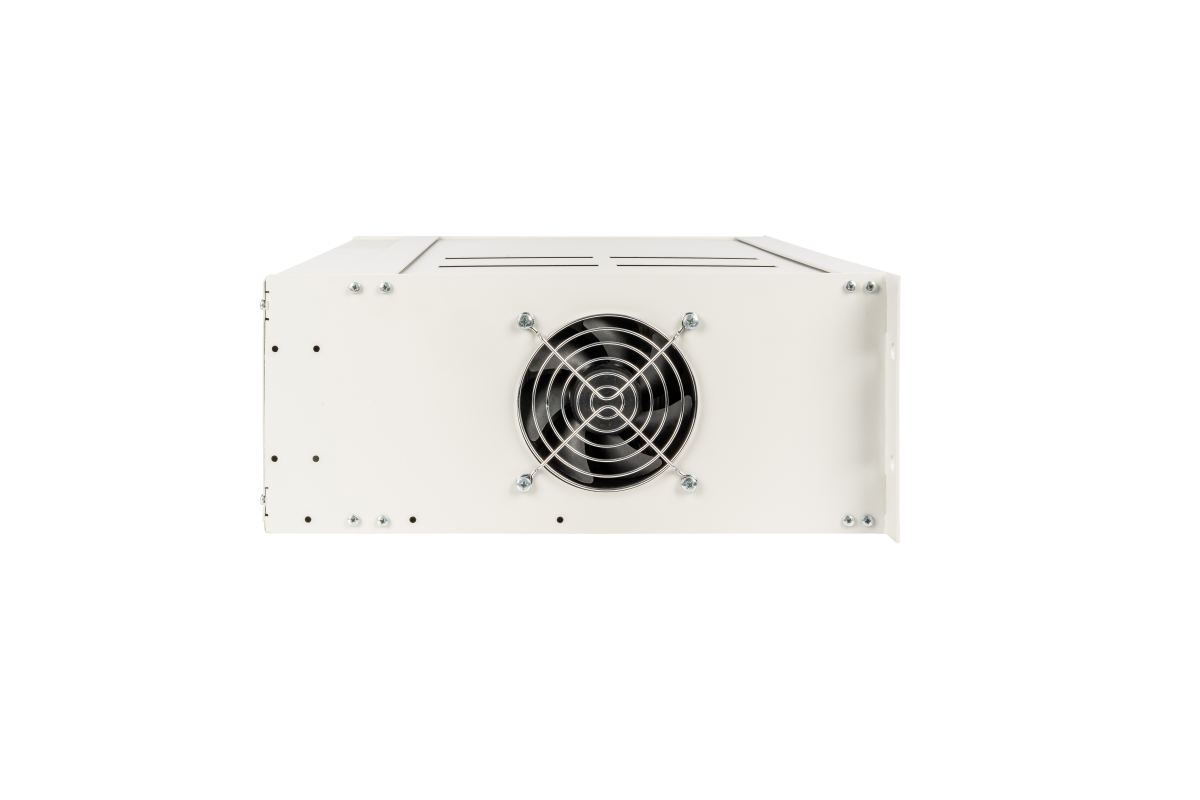

БПС не имеют встроенных вентиляторов, они располагаются на корпусе
Руководство по эксплуатации
РЭ ИБЭП-48(60)В-10А-360-3U(2018) 337.72 KBТехнические условия
ТУ ИБЭП 2020 460.87 KBДекларация
Декларация ИБЭП (до 22.04.2030) 2.74 MB
