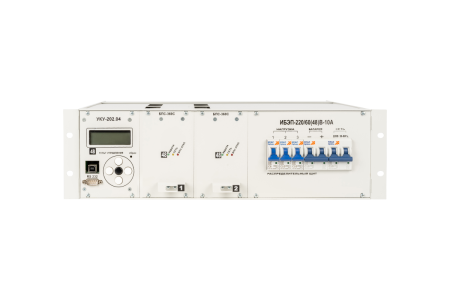

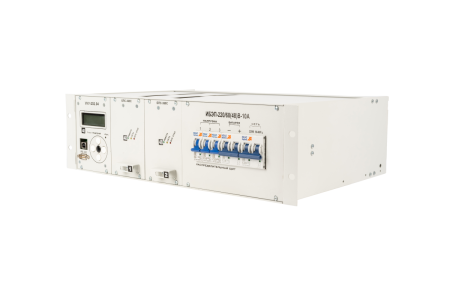

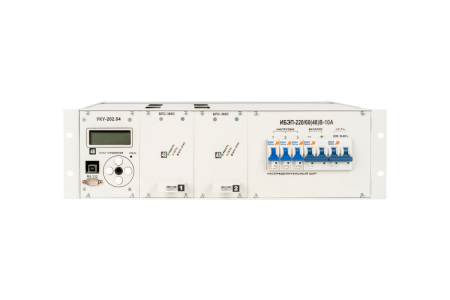

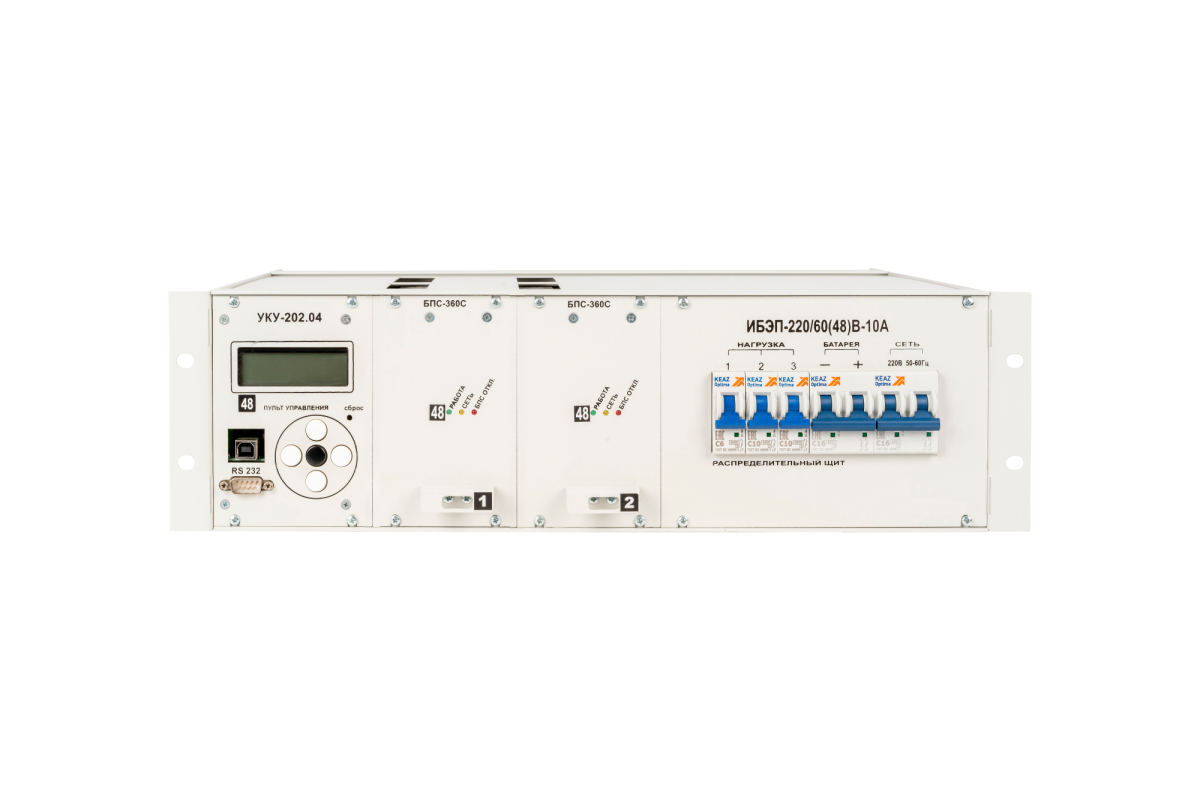

ИБП ИБЭП-220/48В-5А(10А)-3U-(CAN)-(LAN)
Серийное производство
Минпромторг России
Основные характеристики
- Ток нагрузки - до 10А
- Входное напряжение AC - 220В
- Выходное напряжение DC - 48В
- Управление и контроль - УКУ-202.04
- Интерфейс - LAN, CAN, WEB
- Защита АКБ от глубокого разряда - да
- Количество БПС - до 2 шт.
- Исполнение - 19"
- Габариты (ШхГхВ) - 480х330х130 (3U)
- Масса, не более - 12 кг
- Габариты в упаковке - 540х400х170 мм
- Масса в упаковке, не более - 13,45 кг
Источник бесперебойного электропитания

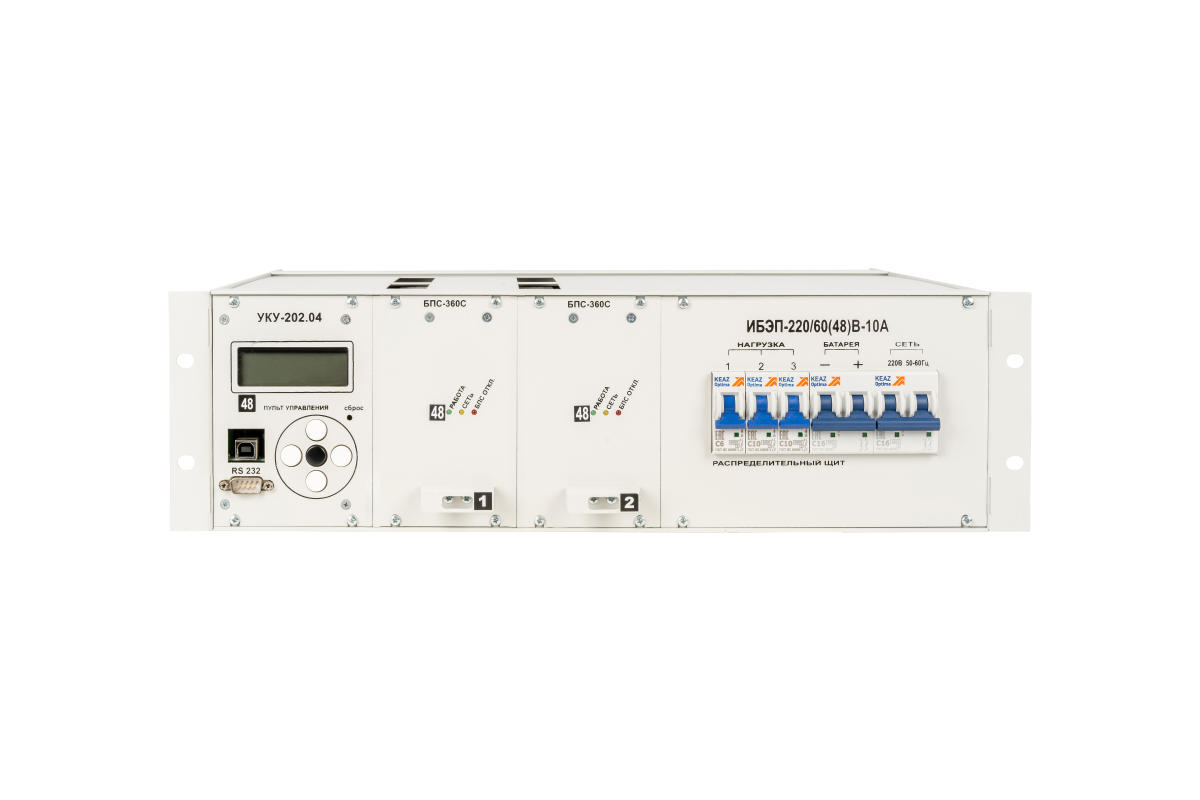

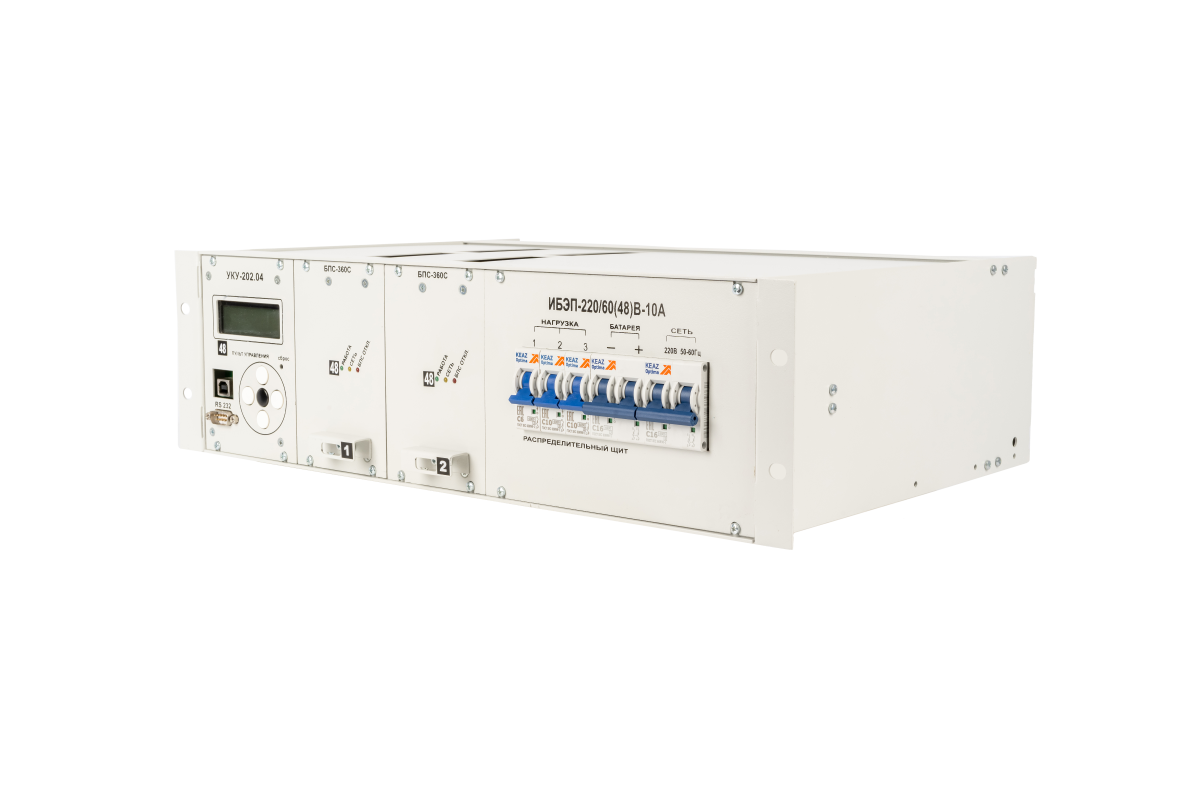

ИБЭП-220/48В-5А(10А)-3U-(CAN)-(LAN)
Преобразование АС 220В в DC 48В с током нагрузки до 10А, с двумя выпрямителями. Предназначен для установки в 19" конструктив. Высота корзины 3U.
Гарантия: 36 месяцев
1
Добавить в спецификацию
Характеристики
Характеристики1
—
Основные тех. характеристики
|
Номинальное выходное напряжение постоянного тока, В |
48 |
|
Диапазон регулирования выходного напряжения, В |
40…60 |
|
Выходной ток, А |
0…10 |
|
Номинальное входное напряжение переменного тока, В |
220(230) |
|
Рабочий диапазон входного напряжения, В |
от 187 до 265 |
|
Число фаз на входе |
1 |
|
Вид охлаждения |
принудительное |
|
Количество выпрямителей, шт. |
до 2 |
|
Интерфейс |
LAN, CAN, WEB |
|
Гарантийный срок, мес |
36 |
|
Срок службы, лет |
20 |
Защиты
Нагрузка
- от недопустимого отклонения напряжения на выходе ИБЭП;
- от исчезновения напряжения сети.
БПС
- от недопустимого отклонения напряжения в сети;
- от токовых перегрузок преобразователя;
- от перегрева;
- от недопустимого отклонения напряжения на выходе.
АКБ
- от неправильной полярности подключения АКБ;
- при разряде ниже минимально допустимого значения напряжения;
- при превышении допустимого напряжения заряда;
- ограничение тока заряда.
Сеть ~220В
- от перегрузок по току при аварии в ИБЭП.
Физические характеристики
|
Диапазон рабочей температуры, ºС |
от +5 до +40 |
|
Рабочее атмосферное давление, не ниже, Кпа |
60 (450 мм.рт.ст.) |
|
Относительная влажность при температуре окружающей среды +30ºС, не более, % |
95 |
|
Исполнение |
19’’ |
|
Габаритные размеры (ШхГхВ), не более, мм |
482 х 330 х 130 (3U) |
|
Масса, не более кг |
12 |
|
Габаритные размеры (ШхГхВ) в упаковке, не более, мм |
540 х 400 х 170 |
|
Масса в упаковке, не более кг |
13,45 |
Комплект поставки
—
- Корпус

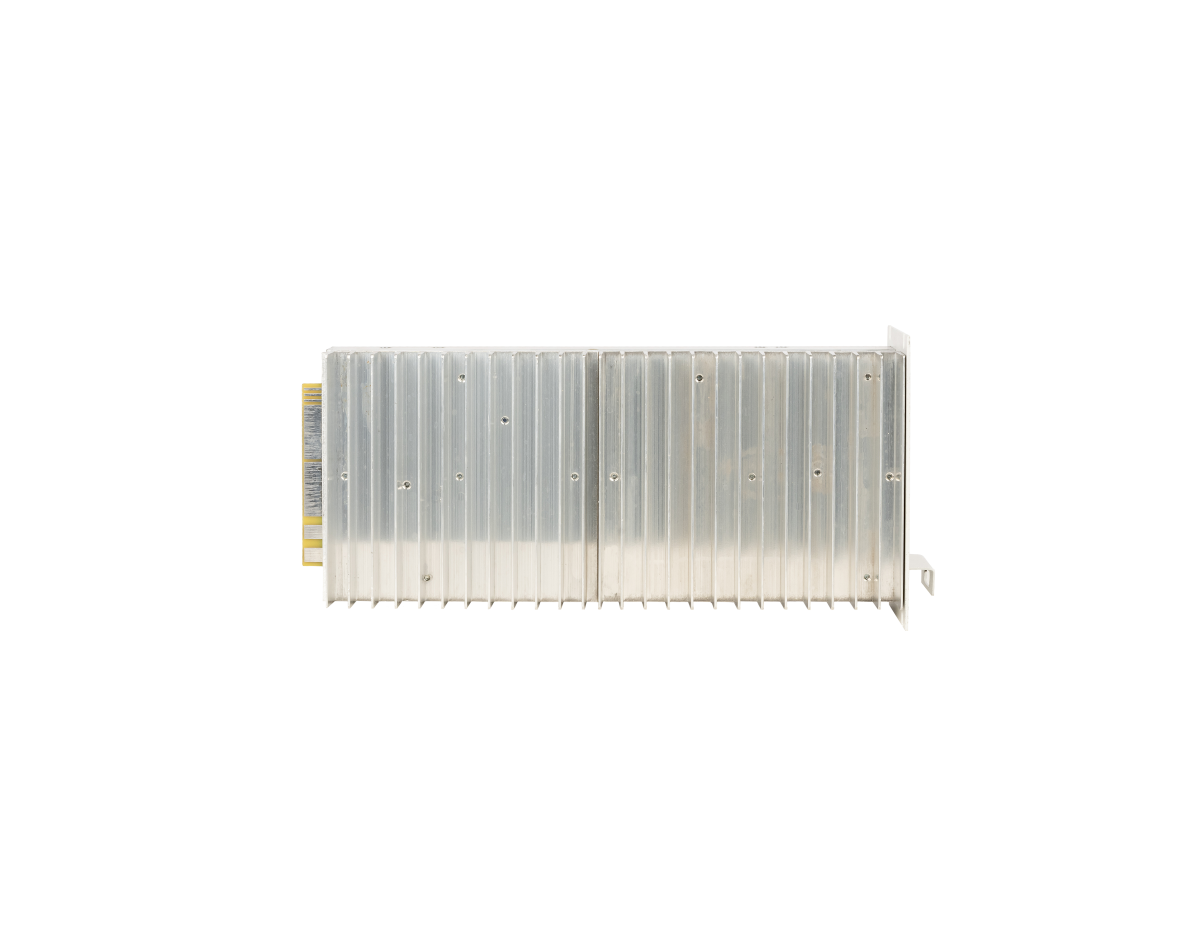

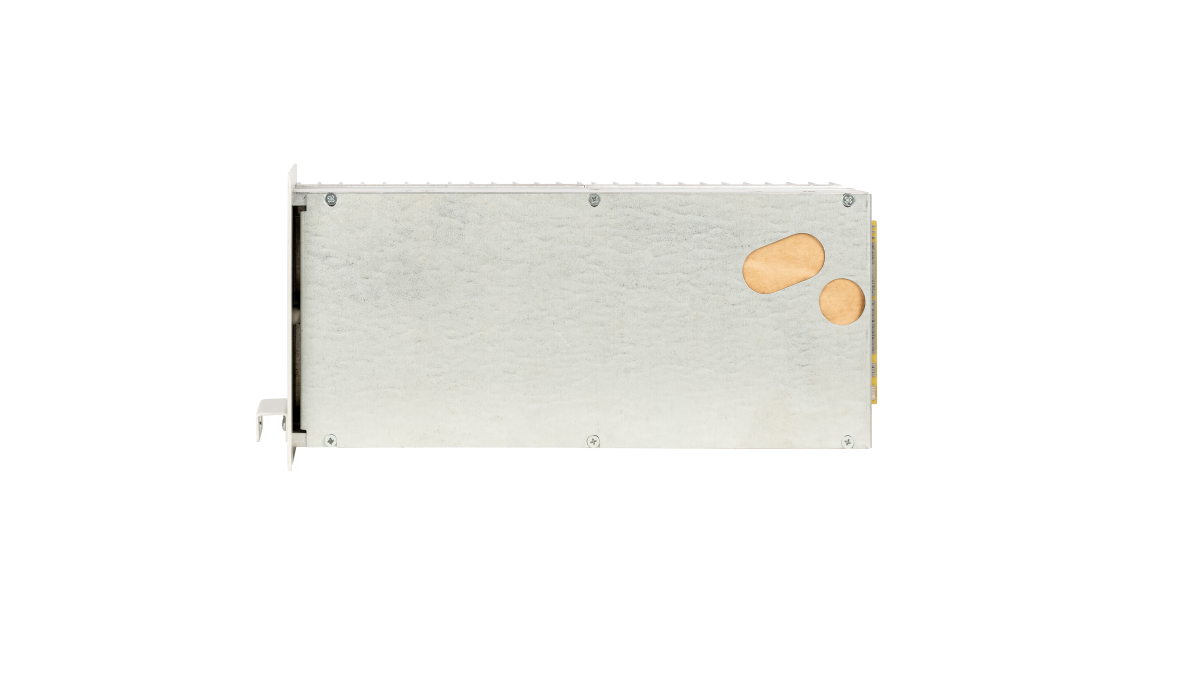

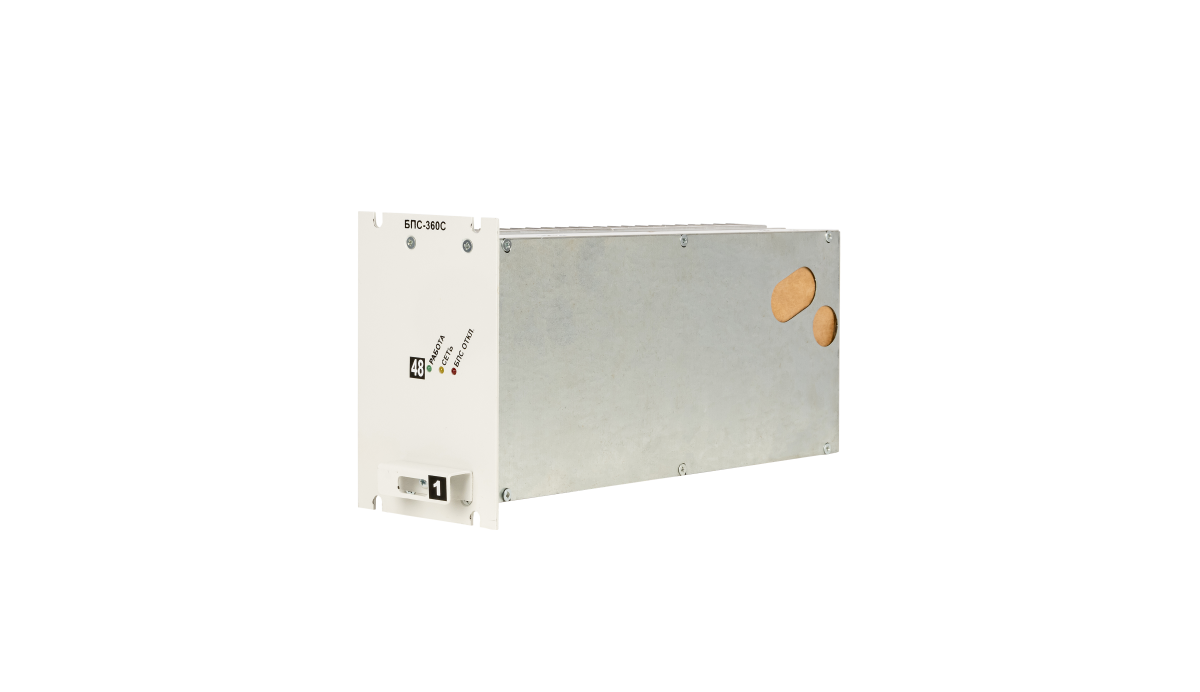

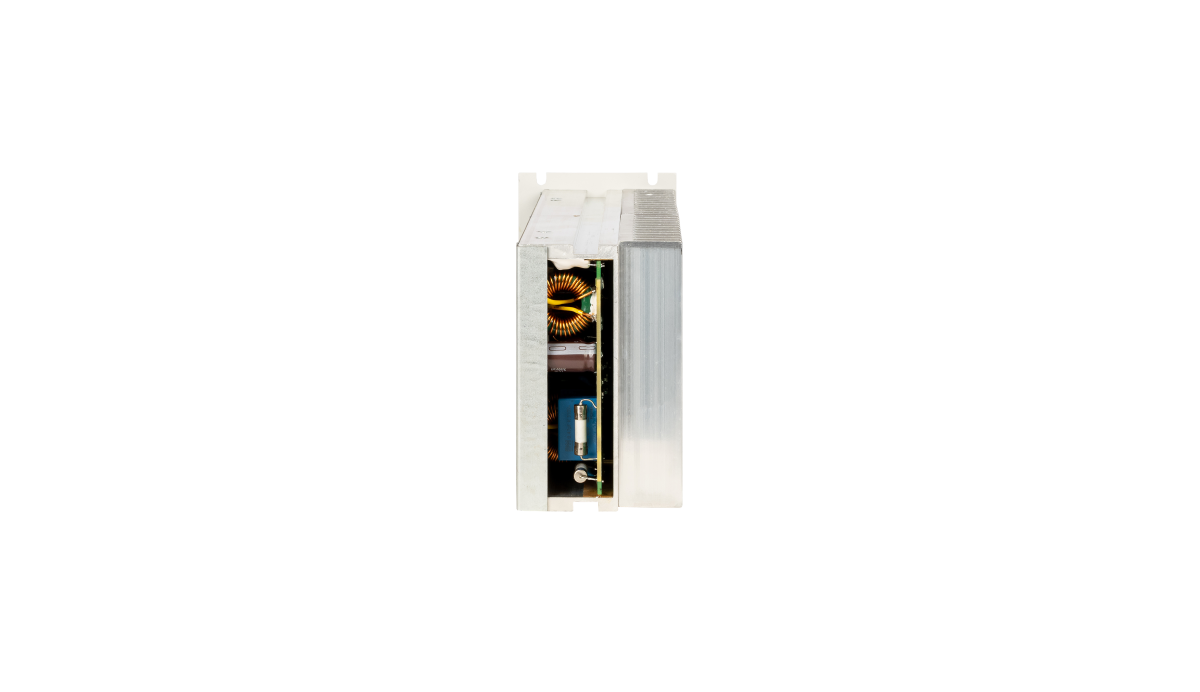

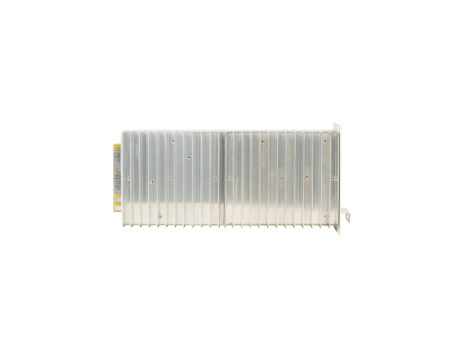

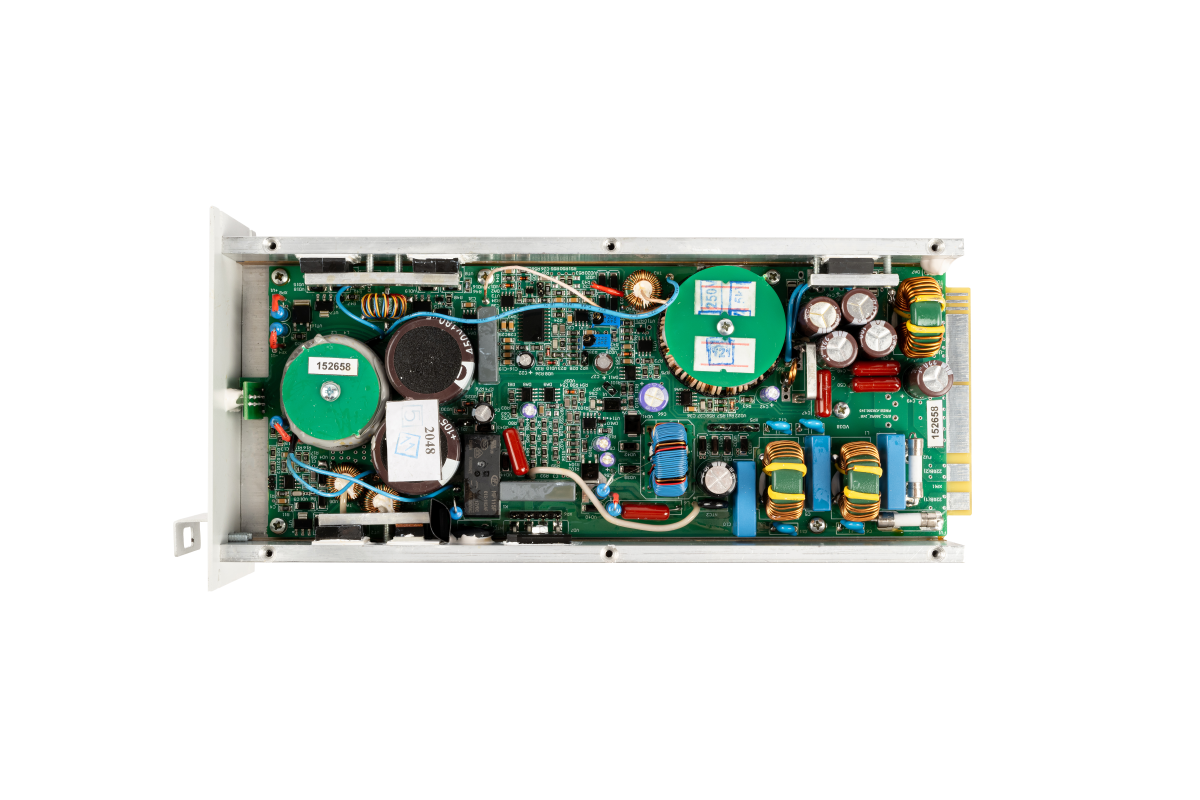

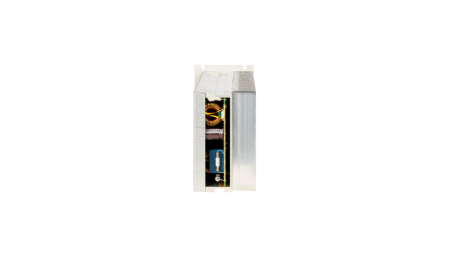

- Преобразователь БПС (до 2 шт.)

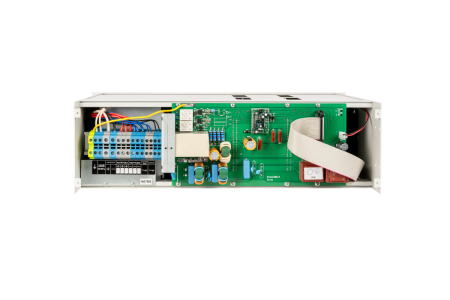

- Кросс-плата

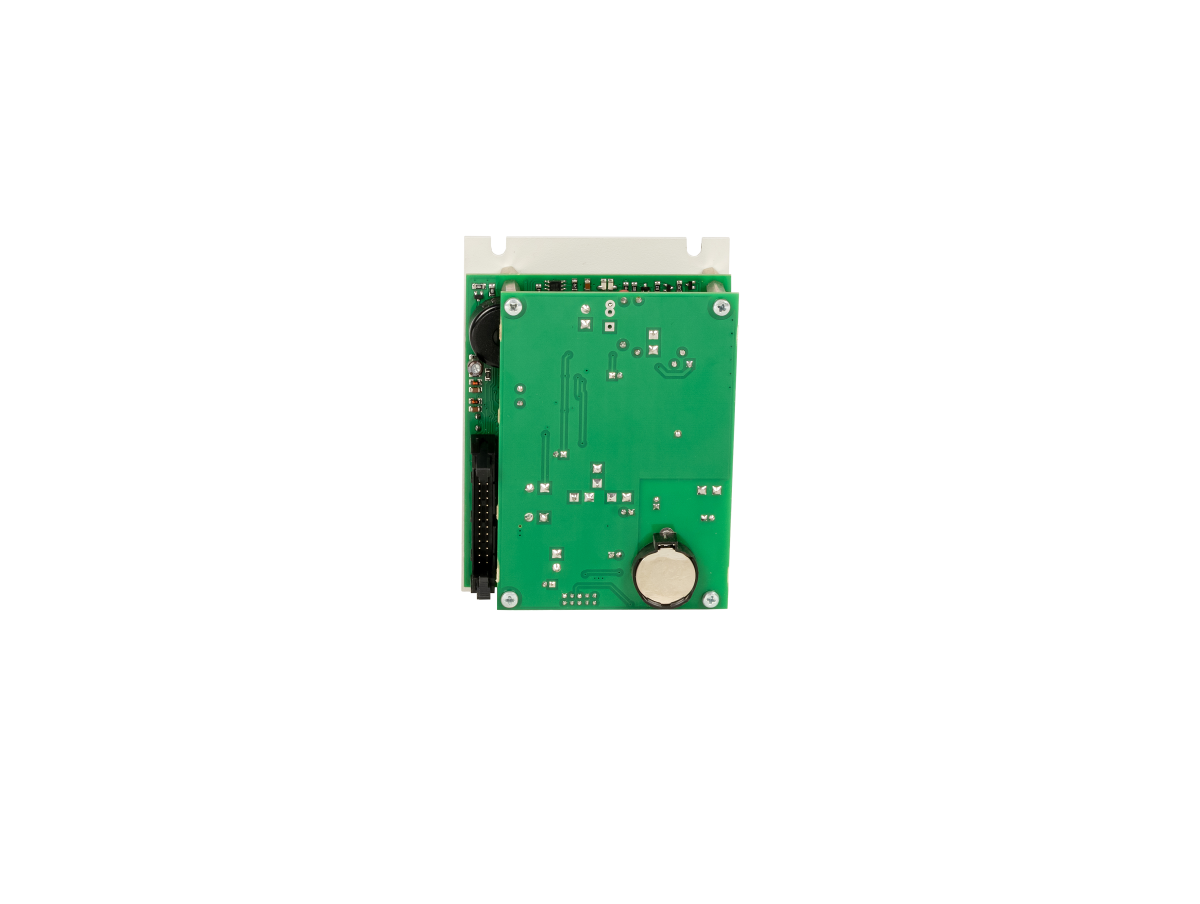

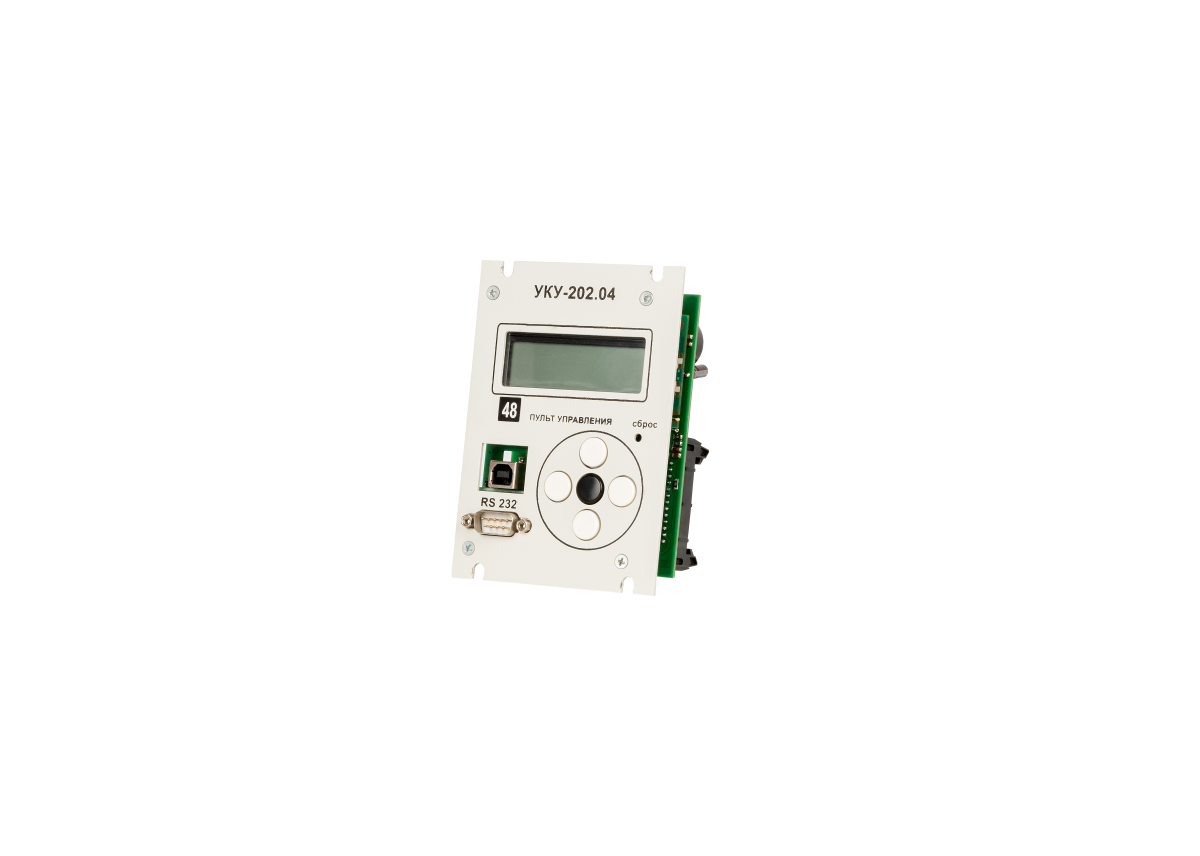

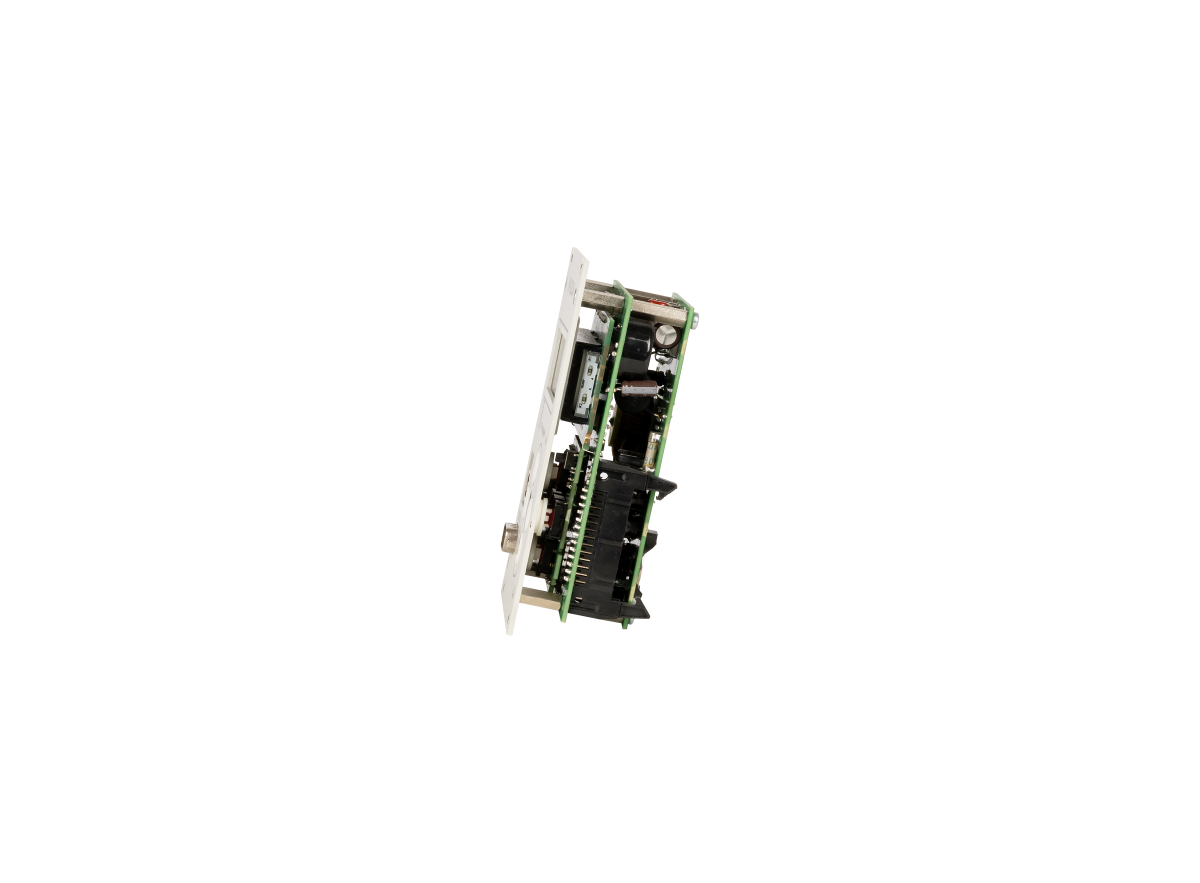

- Процессор УКУ
- Руководство по эксплуатации
- Паспорт
Основные тех. характеристики
|
Номинальное выходное напряжение постоянного тока, В |
48 |
|
Диапазон регулирования выходного напряжения, В |
40…60 |
|
Выходной ток, А |
0…10 |
|
Номинальное входное напряжение переменного тока, В |
220(230) |
|
Рабочий диапазон входного напряжения, В |
от 187 до 265 |
|
Число фаз на входе |
1 |
|
Вид охлаждения |
принудительное |
|
Количество выпрямителей, шт. |
до 2 |
|
Интерфейс |
LAN, CAN, WEB |
|
Гарантийный срок, мес |
36 |
|
Срок службы, лет |
20 |
Защиты
Нагрузка
- от недопустимого отклонения напряжения на выходе ИБЭП;
- от исчезновения напряжения сети.
БПС
- от недопустимого отклонения напряжения в сети;
- от токовых перегрузок преобразователя;
- от перегрева;
- от недопустимого отклонения напряжения на выходе.
АКБ
- от неправильной полярности подключения АКБ;
- при разряде ниже минимально допустимого значения напряжения;
- при превышении допустимого напряжения заряда;
- ограничение тока заряда.
Сеть ~220В
- от перегрузок по току при аварии в ИБЭП.
Физические характеристики
|
Диапазон рабочей температуры, ºС |
от +5 до +40 |
|
Рабочее атмосферное давление, не ниже, Кпа |
60 (450 мм.рт.ст.) |
|
Относительная влажность при температуре окружающей среды +30ºС, не более, % |
95 |
|
Исполнение |
19’’ |
|
Габаритные размеры (ШхГхВ), не более, мм |
482 х 330 х 130 (3U) |
|
Масса, не более кг |
12 |
|
Габаритные размеры (ШхГхВ) в упаковке, не более, мм |
540 х 400 х 170 |
|
Масса в упаковке, не более кг |
13,45 |

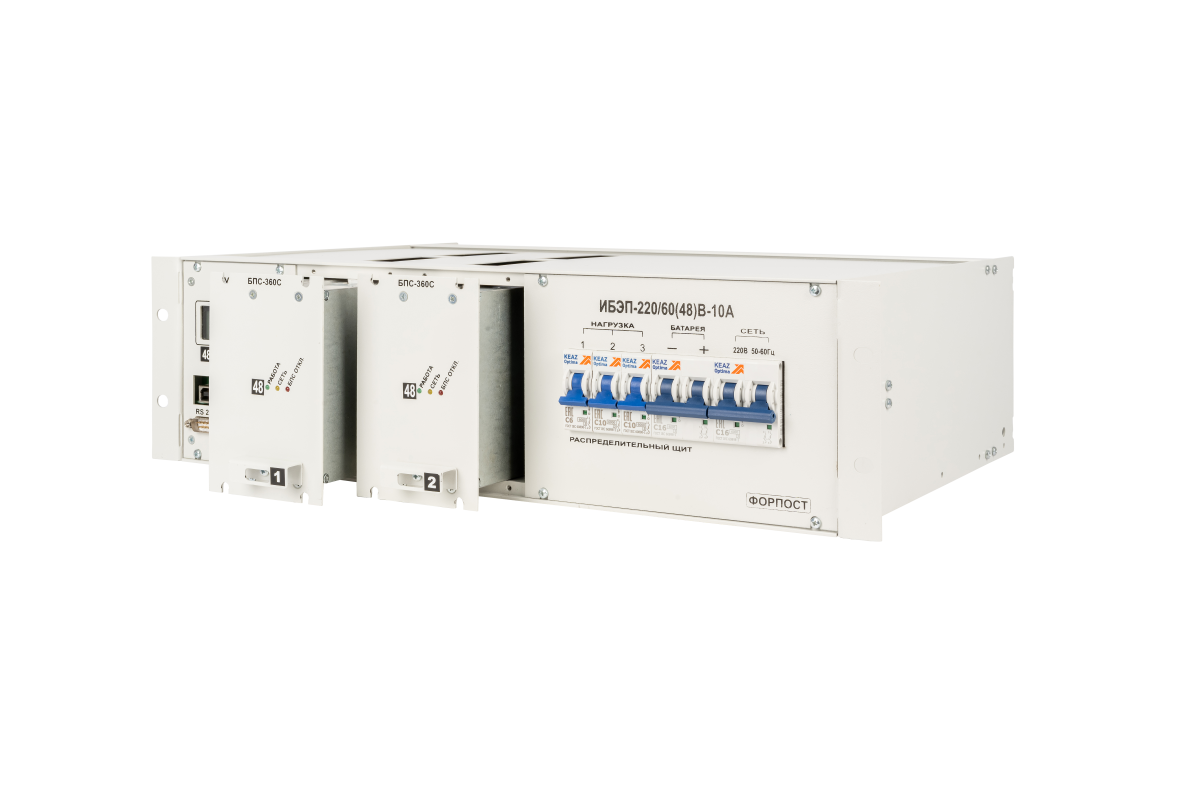

ИБЭП-220/48В-5А(10А)-3U-(CAN)-(LAN) — это современная стационарная установка, предназначенная для обеспечения стабильного и непрерывного электропитания промышленного оборудования, систем связи и телекоммуникаций. Устройство преобразует напряжение AC 220 В переменного тока в стабильное DC 48 В постоянного тока с нагрузочным током до 5 А на один выпрямитель, гарантируя бесперебойную работу ваших систем.
Основные возможности и преимущества:
✔ Непрерывное питание при отключении электросети 220/230 В или резервных генераторов.
✔ Поддержка АКБ (аккумуляторы приобретаются отдельно):
- заряд и буферный режим работы,
- автоматическая температурная компенсация заряда,
- защита от недозаряда и перезаряда,
- контроль ёмкости и режим выравнивающего заряда для увеличения срока службы батареи.
✔ Работа как с АКБ, так и без них — универсальность применения.
✔ Гальваническая развязка входных и выходных цепей. Возможность заземления любого из выходных полюсов.
✔ Стабилизация выходного напряжения 48 В в заданных пределах — защита оборудования от скачков.
Конструктивные особенности:
- Модульная структура с поддержкой «горячего резерва» и заменой блоков питания без отключения системы.

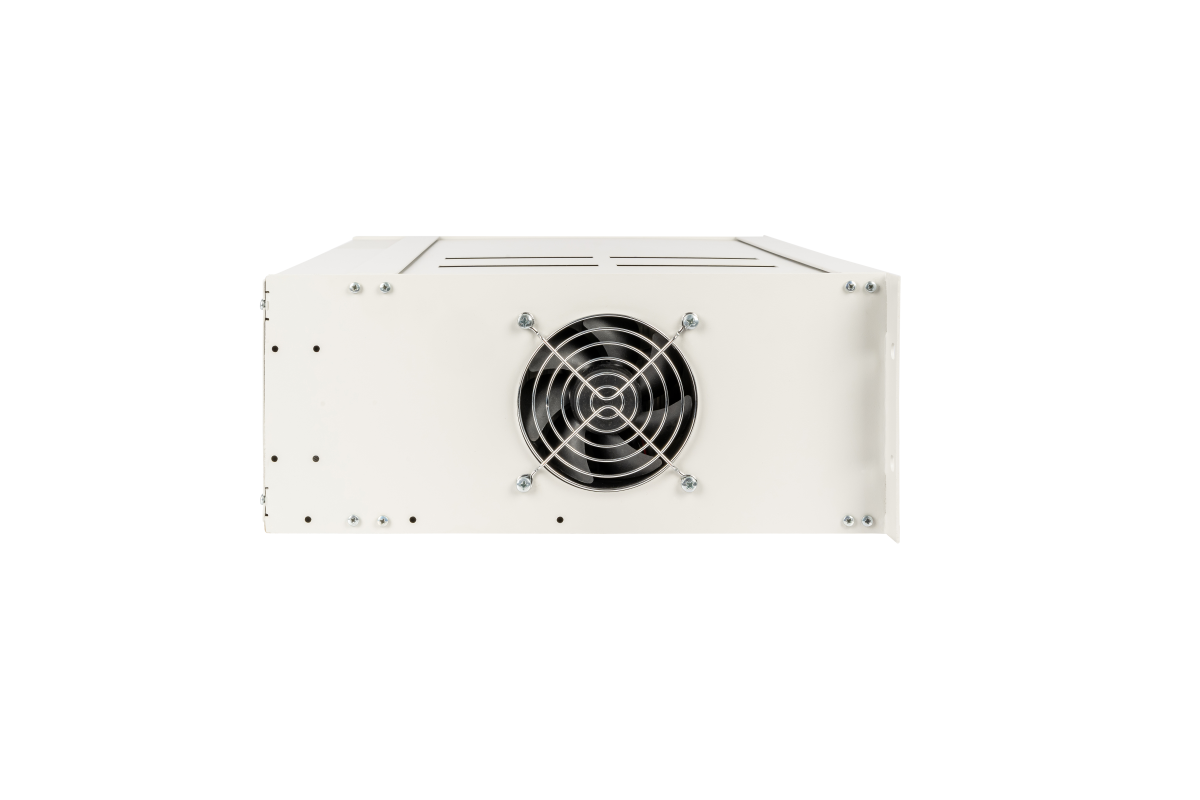

- Принудительное воздушное охлаждение.
- Встроенный узел распределения нагрузки.
- Контактор защиты АКБ от глубокого разряда.
- Автономная работа при отказе контроллера УКУ — питание нагрузки и заряд АКБ продолжаются.
Важно знать:
- Устройство не предназначено для питания ЭВМ.
- Запрещено параллельное подключение нескольких ИБЭП.
Для разных задач и условий эксплуатации мы предлагаем и другие модификации источников бесперебойного питания:
Почему выбирают ИБЭП ФОРПОСТ:
- Аналоги брендов Eltek, CE+T (TSI Bravo), Штиль, HVR.
- Высокая надёжность и оптимальная цена за счёт собственного производства.
- Поддержка и консультации опытных инженеров с более чем 20-летним опытом работы.
- Доставка и обслуживание по всей России: Москва, Санкт-Петербург, Новосибирск, Екатеринбург, Казань, Владивосток, Краснодар, Самара, Омск и другие города.
Закажите ИБЭП-220/48В-5А(10А)-3U-(CAN)-(LAN) напрямую у производителя — получите гарантию качества, консультацию специалистов и оптимальное решение для ваших задач в сфере бесперебойного электропитания.
Свяжитесь с нашими инженерами для подбора подходящей модели именно под ваши требования.
Руководство по эксплуатации
РЭ ИБЭП-48(60)В-10А-360-3U(2018) 337.72 KBТехнические условия
ТУ ИБЭП 2020 460.87 KBДекларация
Декларация ИБЭП (до 22.04.2030) 2.74 MB
