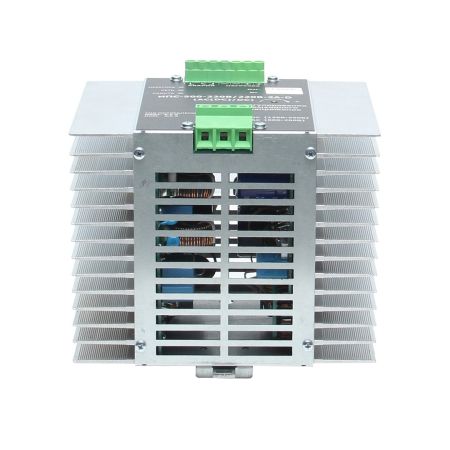

ИПС-500-220/48В-10А-D (AC(DC)/DC) ФОРПОСТ
Отправить прайс-лист в Telegram
-
Руководство по эксплуатации
-
Паспорт
Главная функция ИПС-500-220/48В-10А-D (AC(DC)/DC) источника питания стабилизированного с универсальным входом и регулируемым выходом – это обеспечение радиоэлектронной аппаратуры или подзаряда хвостовых элементов аккумуляторной батареи постоянным стабилизированным напряжением 48В.
Уровень выходного напряжения регулируется в диапазоне ±(10÷15) % для точной настройки ИПС.
Есть возможность параллельного подключения ИПС для резервирования или увеличения тока в нагрузке, благодаря наличию на выходе разделительного диода.
ИПС имеет естественное воздушное охлаждение, которое снижает эксплуатационные затраты.
Два варианта конструктивного исполнения обеспечивают гибкость в интеграции ИПС в различные системы:

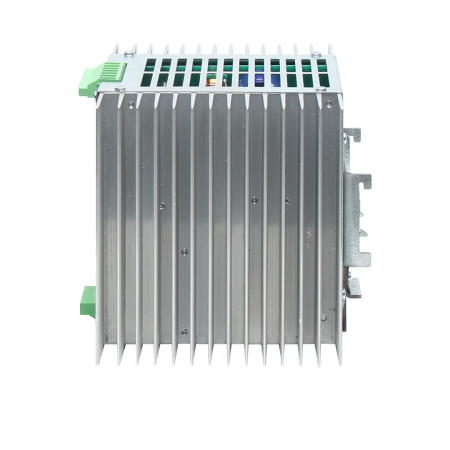

- установка на DIN-рейку
- настенный вариант
Установка на DIN-рейку позволяет использовать ИПС в рамках стандартных монтажных шкафов. Настенный вариант проще в установке и обслуживании, особенно в условиях ограниченного пространства или в нестандартных местах, где требуется быстрая и легкая настройка.
Покупайте ИПС-500-220/48В-10А-D (AC(DC)/DC) ФОРПОСТ непосредственно у производителя через наших представителей. Наши инженеры, обладающие свыше 20 лет опыта в работе с бесперебойными источниками питания, готовы предоставить вам консультацию. Мы предоставляем услуги по всей России, в таких городах, как Москва, Санкт-Петербург, Новосибирск, Екатеринбург, Казань, Владивосток, Краснодар, Самара, Омск и других.
Продукция ФОРПОСТ, доступная через НТЦ СГЭП, является аналогом таких брендов, как Eltek, CE+T (TSI Bravo), Штиль, HVR.
Свяжитесь с нашими опытными инженерами и специалистами для подбора оборудования ФОРПОСТ уже сейчас.
Другие моноблочные ИПС с выходным напряжением 48В:
Основные тех. характеристики
Номинальное выходное напряжение постоянного тока, В |
48 |
Диапазон регулирования выходного напряжения, В |
40…56 |
Номинальный выходной ток, А |
10 |
Диапазон регулирования выходного тока, А |
0…15 |
Вид охлаждения |
естественное |
Пульсации выходного напряжения (от пика до пика), не более, мВ |
50 |
Диапазон входного напряжения и частоты сети переменного тока, В |
(120…350) постоянного тока (80…260), 50 ± 10 Гц переменного тока |
Максимальный потребляемый ток(при входном напряжении переменного тока 80В), не более, А |
7 |
Номинальный потребляемый ток (при входном напряжении 220В ), не более, А |
2,5 |
Коэффициент мощности (при питании ИПС от сети переменного тока) при Iвых>0.5*Iном, не менее |
0,99 |
Коэффициент полезного действия при Iвых>0.5*Iном, не менее |
0,9 |
Уставка защиты от перегрузки по току (ток ограничения), А |
10 ± 5% |
Уставка защиты от перегрева, °C |
+80 ± 2 |
Электрическое сопротивление изоляции входных и выходных цепей относительно корпуса ИПС, не менее, МОм |
в нормальных климатических условиях – 20 при влажности 95% и температуре 30 ºС – 1 |
Электрическая прочность сеть-выход, сеть-корпус, не менее, кВ |
1,5 |
Электрическая прочность выход-корпус, не менее, В |
500 |
Гарантийный срок, мес |
36 |
Срок службы, лет |
20 |
Защиты
Защита от неправильной полярности входного напряжения |
да |
Защита от перегрузки |
да |
Защита от перегрева |
да |
Защита от короткого замыкания на выходе |
да |
Защита от аварии по выходному напряжению |
да |
Физические характеристики
Диапазон рабочей температуры, ºС |
от +5 до +40 |
|
Диапазон температуры хранения, ºС |
от -30 до +70 |
|
Габаритные размеры (ШхГхВ), не более, мм |
В исполнении с установкой на DIN-рейку |
156х150х145 |
|
Настенное исполнение |
156х140х140 |
Масса, не более кг |
2,2 |
|
Габаритные размеры (ШхГхВ) в упаковке, не более, мм |
В исполнении с установкой на DIN-рейку |
356 х 350 х 345 |
|
Настенное исполнение |
356 х 340 х 340 |
Масса в упаковке, не более кг |
4,75 |
