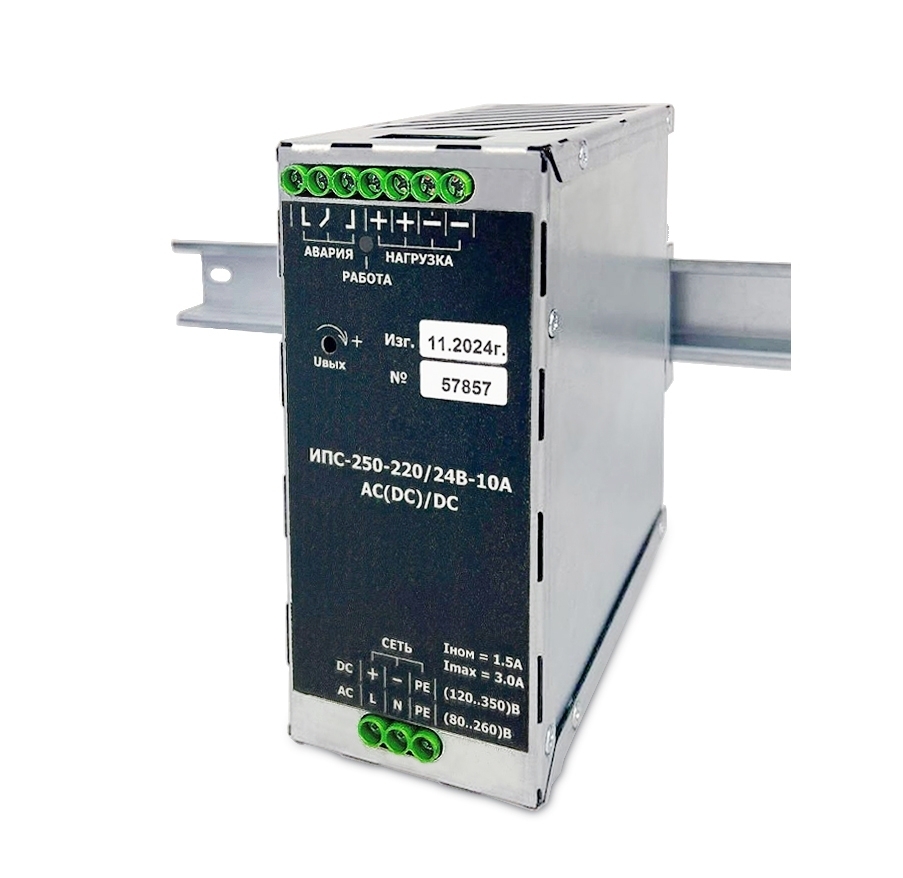

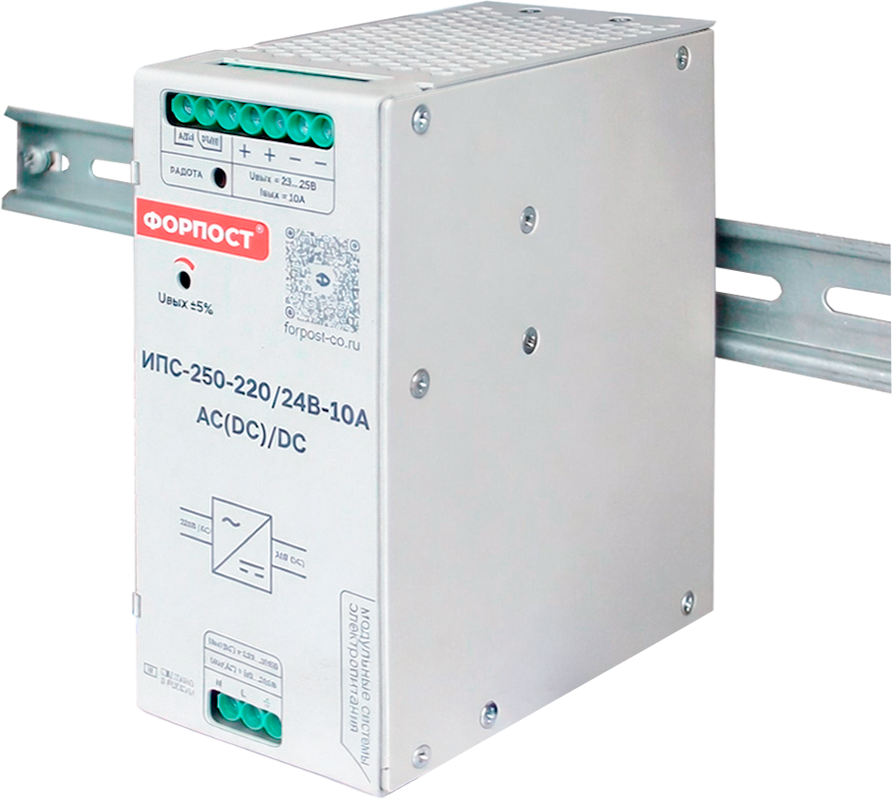

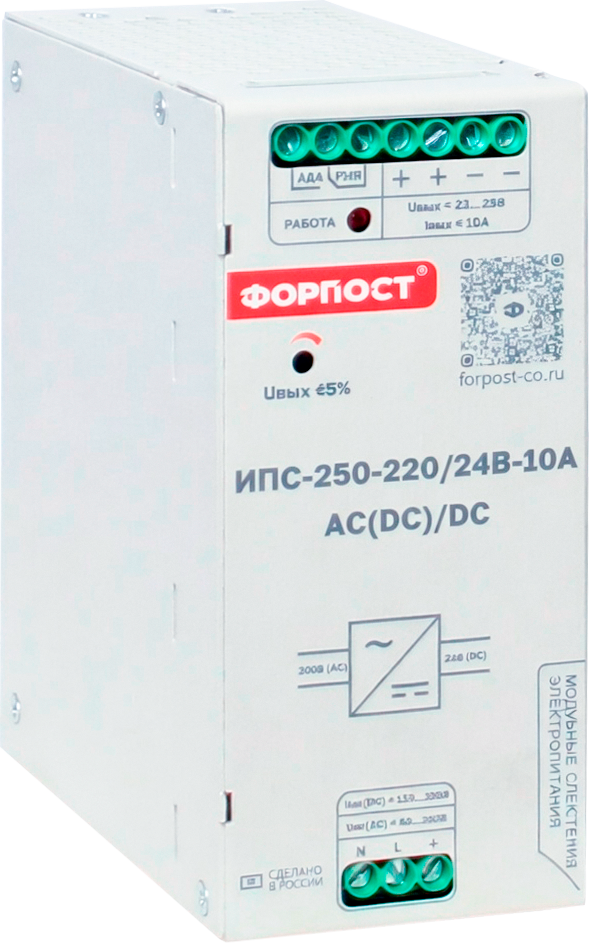

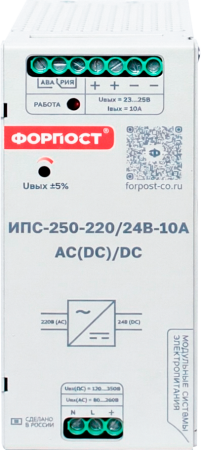

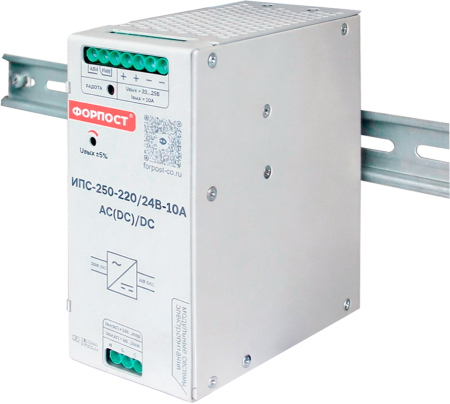

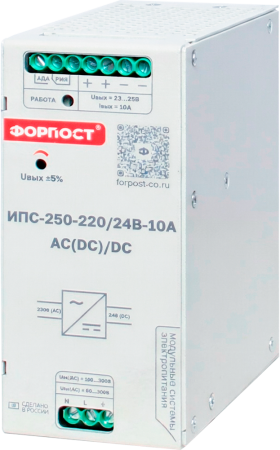

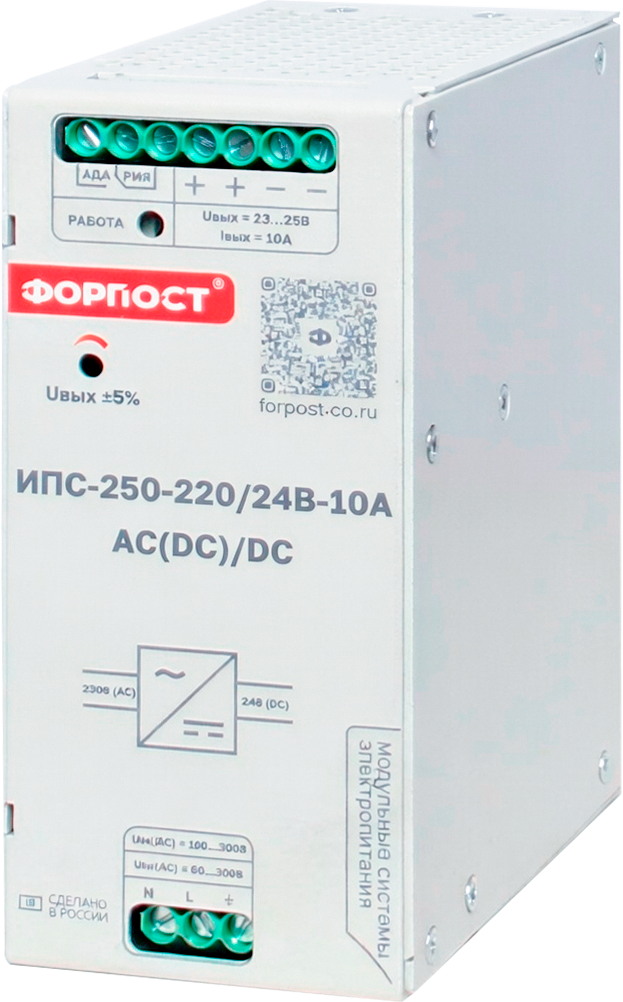

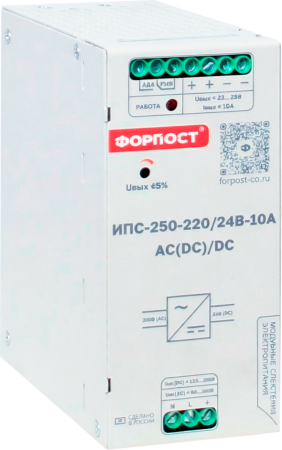

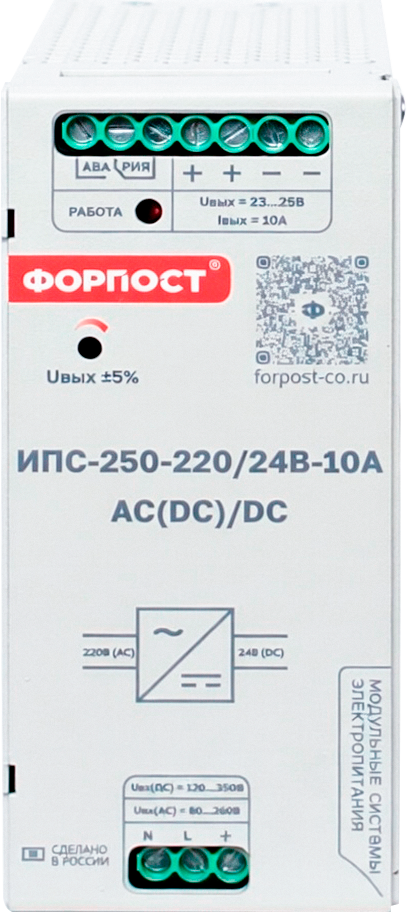

ИПС-250-220/24В-10А (AC(DC)/DC) ФОРПОСТ
Артикул:
15-12410
Основные характеристики
- Входное напряжение питания - 220В
- Выходное напряжение пост. тока - 24В
- Номинальный выходной ток - 10А
- Охлаждение - естественное
- Возможность параллельной работы - нет
- Наличие УКУ - нет
- Исполнение - на Din-рейку, настенное
- Габариты (ШхГхВ):
- с установкой на DIN-рейку - 65х127х153 мм
- настенное исполнение - 65х123х163 мм
- Масса - 1,5 кг
Преобразователь напряжения
ИПС-250-220/24В-10А (AC(DC)/DC)
Предназначен для обеспечения радиоэлектронной аппаратуры постоянным стабилизированным напряжением 24В.Оснащен универсальным DC(AC) входом и способен подключаться к сети переменного или постоянного тока с номинальным напряжением 220В.
Для резервирования возможно установить Диодный модуль DC 24В 2х10А
Гарантия: 36 месяцев
Доступно для заказа
Отправить прайс-лист в Telegram
Характеристики
Входное напряжение, В
—
220
Выходное напряжение, В
—
24
Параллельная работа
—
да
Ток нагрузки, А
—
10
Реквизиты
—
24В, Товар
Охлаждение
—
естественное
Все характеристики
Основные тех. характеристики
|
Номинальное выходное напряжение постоянного тока, В |
24 |
|
Диапазон регулирования выходного напряжения, В |
23…25 |
|
Номинальный выходной ток, А |
10 |
|
Вид охлаждения |
естественное |
|
Пульсации выходного напряжения (от пика до пика), не более, мВ |
50 |
|
Диапазон входного напряжения и частоты сети переменного тока, В |
(120…350) постоянного тока (80…260), 50 ± 10 Гц переменного тока |
|
Максимальный потребляемый ток(при входном напряжении переменного тока 100В), не более, А |
3,0 |
|
Номинальный потребляемый ток (при входном напряжении 220В ), не более, А |
1,5 |
|
Коэффициент мощности (при питании ИПС от сети переменного тока) при Iвых>0.5*Iном, не менее |
0,99 |
|
Коэффициент полезного действия при Iвых>0.5*Iном, не менее |
0,9 |
|
Коэффициент полезного действия, не менее |
0,9 |
|
Электрическое сопротивление изоляции входных и выходных цепей относительно корпуса ИПС, не менее, МОм |
в нормальных климатических условиях – 20 при влажности 95% и температуре 30 ºС – 1 |
|
Электрическая прочность сеть-выход, сеть-корпус, не менее, кВ |
1,5 |
|
Электрическая прочность выход-корпус, не менее, В |
500 |
|
Гарантийный срок, мес |
36 |
|
Срок службы, лет |
20 |
Защиты
|
Уставка защиты от перегрузки по току (ток ограничения), А |
10,5 ± 5% |
|
Уставка защиты от перегрева, °C |
отключение: 100 ± 110 включение: 75 |
Физические характеристики
|
Диапазон рабочей температуры, ºС |
от -20 до +50 |
|
|
Диапазон температуры хранения, ºС |
от -40 до +70 |
|
|
Габаритные размеры (ШхГхВ), не более, мм |
В исполнении с установкой на DIN-рейку |
65х127х153 |
|
|
Настенное исполнение |
65х123х163 |
|
Масса, не более кг |
1,5 |
|
Главная функция ИПС-250-220В/24В-10А (AC(DC)/DC) источника питания стабилизированного с универсальным входом – это обеспечение радиоэлектронной аппаратуры постоянным стабилизированным напряжением 24В.
Уровень выходного напряжения регулируется в диапазоне ±4% для точной настройки ИПС.
Есть возможность параллельного подключения ИПС для резервирования или увеличения тока в нагрузке. Для этого необходимо установить на выходе дополнительное оборудование, основанное либо на разделительном диоде, например, Диодный модуль DC 24В 2х10А, либо на разделительном управляемом ключе на полевом транзисторе.
ИПС имеет естественное воздушное охлаждение, которое снижает эксплуатационные затраты.
Два варианта конструктивного исполнения обеспечивают гибкость в интеграции ИПС в различные системы:

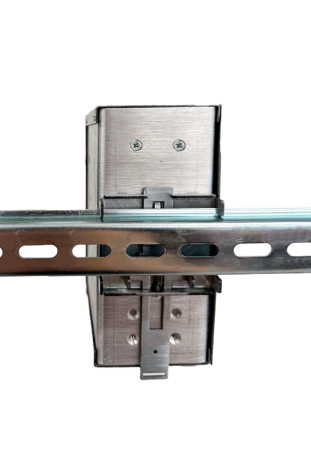

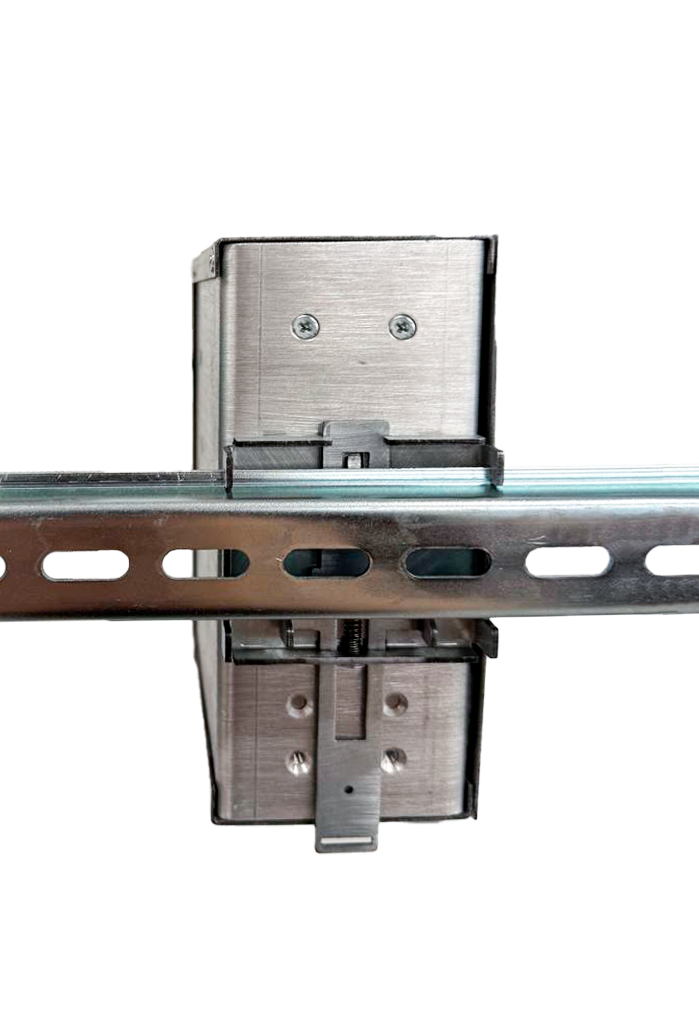

- установка на DIN-рейку
- настенный вариант
Установка на DIN-рейку позволяет использовать ИПС в рамках стандартных монтажных шкафов. Настенный вариант проще в установке и обслуживании, особенно в условиях ограниченного пространства или в нестандартных местах, где требуется быстрая и легкая настройка.
Покупайте ИПС-250-220/24В-10А (AC(DC)/DC) ФОРПОСТ непосредственно у производителя через наших представителей. Наши инженеры, обладающие свыше 20 лет опыта в работе с бесперебойными источниками питания, готовы предоставить вам консультацию. Мы предоставляем услуги по всей России, в таких городах, как Москва, Санкт-Петербург, Новосибирск, Екатеринбург, Казань, Владивосток, Краснодар, Самара, Омск и других.
Продукция ФОРПОСТ, доступная через НТЦ СГЭП, является аналогом таких брендов, как Eltek, CE+T (TSI Bravo), Штиль, HVR.
Свяжитесь с нашими опытными инженерами и специалистами для подбора оборудования ФОРПОСТ уже сейчас.
Другие моноблочные ИПС с выходным напряжением 24В:
Руководство по эксплуатации
РЭ ИПС-250-220-24В-10А (27.10.20) 5.80 MBТехнические условия
ТУ 004 ИПС 2020 (изм 2022.) 4.47 MB
