ИПС-500-220/24В-20А-D (AC(DC)/DC)
В разработке
Основные характеристики
- Входное напряжение питания AC(DC) - 220В
- Выходное напряжение DC - 24В
- Номинальный выходной ток - 20А
- Охлаждение - естественное
- Возможность параллельной работы - да
- Наличие УКУ - нет
- Исполнение - на Din-рейку, настенное
- Габариты (ШхГхВ):
- с установкой на DIN-рейку - 83х150х145мм
- настенное исполнение - 83х140х140 мм
- Масса, не более - 2,2 кг
- Габариты в упаковке - 200х200х200 мм
- Масса в упаковке, не более - 2,55 кг

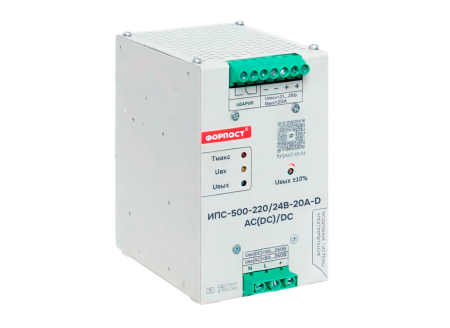

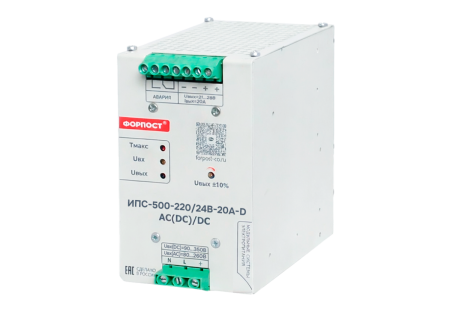

Преобразователь напряжения
ИПС-500-220/24В-20А-D (AC(DC)/DC)
Предназначен для обеспечения радиоэлектронной аппаратуры постоянным стабилизированным напряжением 24В.Компактная версия с улучшенным функционалом.
Оснащен универсальным DC(AC) входом для подключения к сети переменного или постоянного тока 220В.
Для резервирования возможно установить Диодный модуль DC 24В 2х10А
ИПС-500 в комплекте с ЗБУ 24В работает как промышленный источник бесперебойного питания.
Гарантия: 36 месяцев
1
Добавить в спецификацию
Характеристики
Характеристики1
—
Основные тех. характеристики
|
Номинальное выходное напряжение постоянного тока, В |
24 |
|
Диапазон регулирования выходного напряжения, В |
21…28 |
|
Номинальный выходной ток, А |
20 |
|
Вид охлаждения |
естественное |
| Пульсации выходного напряжения (от пика до пика), не более, мВ |
50 |
| Диапазон входного напряжения и частоты сети переменного тока, В |
(90…350) постоянного тока или (80…260), 50 ± 10 Гц переменного тока |
| Максимальный потребляемый ток(при входном напряжении переменного тока 80В), не более, А |
7,6 |
| Номинальный потребляемый ток (при входном напряжении 220В ), не более, А |
2,8 |
| Коэффициент мощности (при питании ИПС от сети переменного тока) при Iвых>0.5*Iном, не менее |
0,99 |
| Коэффициент полезного действия при Iвых>0.5*Iном, не менее |
0,93 |
|
Уставка защиты от перегрева, °C |
+80 ± 2 |
| Уставка защиты от перегрузки по току (ток ограничения), А |
28 ± 5% |
| Электрическое сопротивление изоляции входных и выходных цепей относительно корпуса ИПС, не менее, МОм |
- в нормальных климатических условиях – 20
|
|
Электрическая прочность сеть-выход, сеть-корпус, не менее, кВ |
1,5 |
|
Гарантийный срок, мес |
36 |
|
Срок службы, лет |
20 |
Защиты
|
Защита от неправильной полярности входного напряжения |
да |
|
Защита от перегрузки |
да |
|
Защита от перегрева |
да |
|
Защита от короткого замыкания на выходе |
да |
|
Защита от аварии по выходному напряжению |
да |
Физические характеристики
|
Диапазон рабочей температуры, ºС |
от +5 до +40 |
|
|
Диапазон температуры хранения, ºС |
от -30 до +70 |
|
|
Габаритные размеры (ШхГхВ), не более, мм |
В исполнении с установкой на DIN-рейку |
83х150х145 |
|
|
Настенное исполнение |
83х140х140 |
|
Масса, не более кг |
2,2 |
|
|
Габаритные размеры (ШхГхВ) в упаковке, не более, мм |
В исполнении с установкой на DIN-рейку |
200 х 200 х 200 |
|
|
Настенное исполнение |
200 х 200 х 200 |
|
Масса в упаковке, не более кг |
2,55 | |
Комплект поставки
—
-
Руководство по эксплуатации
-
Паспорт
Основные тех. характеристики
|
Номинальное выходное напряжение постоянного тока, В |
24 |
|
Диапазон регулирования выходного напряжения, В |
21…28 |
|
Номинальный выходной ток, А |
20 |
|
Вид охлаждения |
естественное |
| Пульсации выходного напряжения (от пика до пика), не более, мВ |
50 |
| Диапазон входного напряжения и частоты сети переменного тока, В |
(90…350) постоянного тока или (80…260), 50 ± 10 Гц переменного тока |
| Максимальный потребляемый ток(при входном напряжении переменного тока 80В), не более, А |
7,6 |
| Номинальный потребляемый ток (при входном напряжении 220В ), не более, А |
2,8 |
| Коэффициент мощности (при питании ИПС от сети переменного тока) при Iвых>0.5*Iном, не менее |
0,99 |
| Коэффициент полезного действия при Iвых>0.5*Iном, не менее |
0,93 |
|
Уставка защиты от перегрева, °C |
+80 ± 2 |
| Уставка защиты от перегрузки по току (ток ограничения), А |
28 ± 5% |
| Электрическое сопротивление изоляции входных и выходных цепей относительно корпуса ИПС, не менее, МОм |
- в нормальных климатических условиях – 20
|
|
Электрическая прочность сеть-выход, сеть-корпус, не менее, кВ |
1,5 |
|
Гарантийный срок, мес |
36 |
|
Срок службы, лет |
20 |
Защиты
|
Защита от неправильной полярности входного напряжения |
да |
|
Защита от перегрузки |
да |
|
Защита от перегрева |
да |
|
Защита от короткого замыкания на выходе |
да |
|
Защита от аварии по выходному напряжению |
да |
Физические характеристики
|
Диапазон рабочей температуры, ºС |
от +5 до +40 |
|
|
Диапазон температуры хранения, ºС |
от -30 до +70 |
|
|
Габаритные размеры (ШхГхВ), не более, мм |
В исполнении с установкой на DIN-рейку |
83х150х145 |
|
|
Настенное исполнение |
83х140х140 |
|
Масса, не более кг |
2,2 |
|
|
Габаритные размеры (ШхГхВ) в упаковке, не более, мм |
В исполнении с установкой на DIN-рейку |
200 х 200 х 200 |
|
|
Настенное исполнение |
200 х 200 х 200 |
|
Масса в упаковке, не более кг |
2,55 | |
Главная функция ИПС-500-220/24В-20А-D (AC(DC)/DC) источника питания стабилизированного с универсальным входом – это обеспечение радиоэлектронной аппаратуры или подзаряда хвостовых элементов аккумуляторной батареи постоянным стабилизированным напряжением 24В.
Благодаря обновленному компактному корпусу устройство стало занимать значительно меньше места, при этом его возможности остались прежними.
Уровень выходного напряжения регулируется в диапазоне ±(10÷15) % для точной настройки ИПС.
ИПС-500 в комплекте с ЗБУ 24В работает как промышленный источник бесперебойного питания.
Есть возможность параллельного подключения ИПС для резервирования или увеличения тока в нагрузке, благодаря наличию на выходе разделительного диода.
ИПС имеет естественное воздушное охлаждение, которое снижает эксплуатационные затраты.
Два варианта конструктивного исполнения обеспечивают гибкость в интеграции ИПС в различные системы:
- установка на DIN-рейку
- настенный вариант

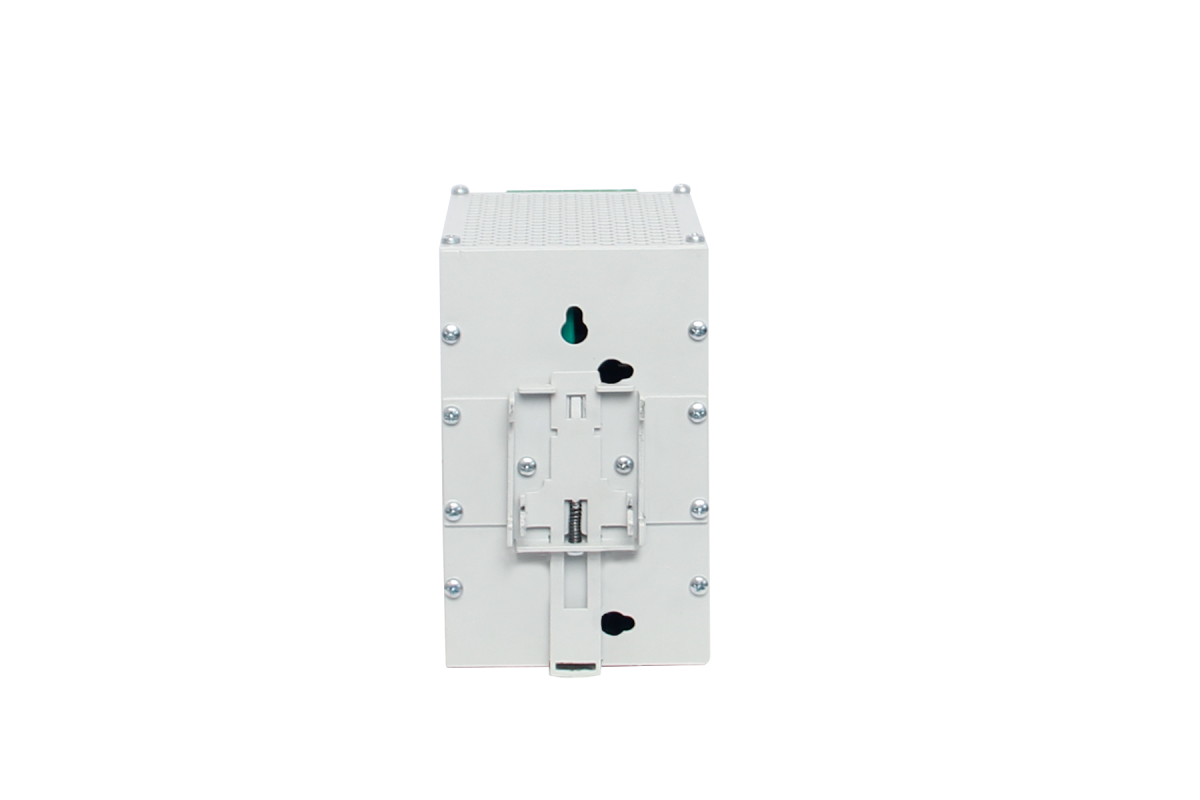

Установка на DIN-рейку позволяет использовать ИПС в рамках стандартных монтажных шкафов. Благодаря обновленному креплению, конструкция надежно зафиксирована на DIN-рейке – теперь блок питания остаётся на месте даже при сильных вибрациях. Настенный вариант проще в установке и обслуживании, особенно в условиях ограниченного пространства или в нестандартных местах, где требуется быстрая и легкая настройка. ИПС исполнен в обновлённом уменьшенном форм-факторе, что обеспечивает более компактное размещение при сохранении всех функциональных характеристик.
Покупайте ИПС-500-220/24В-20А-D (AC(DC)/DC) ФОРПОСТ непосредственно у производителя через наших представителей. Наши инженеры, обладающие свыше 20 лет опыта в работе с бесперебойными источниками питания, готовы предоставить вам консультацию. Мы предоставляем услуги по всей России, в таких городах, как Москва, Санкт-Петербург, Новосибирск, Екатеринбург, Казань, Владивосток, Краснодар, Самара, Омск и других.
Продукция ФОРПОСТ является аналогом таких брендов, как Eltek, CE+T (TSI Bravo), Штиль, HVR.
Свяжитесь с нашими опытными инженерами и специалистами для подбора оборудования ФОРПОСТ уже сейчас.
