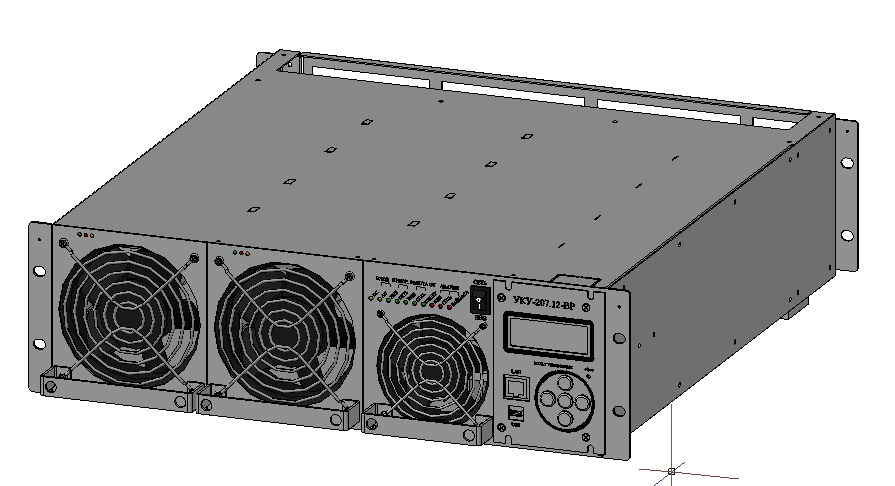

DC/AC-220/220В-4000ВА-3U-25-BP-M-D
Новинка
Минпромторг России
Основные характеристики
- Мощность - 4000BA (3000Вт)
- Входное напряжение DC - 220В
- Выходное напряжение AC - 220В
- Охлаждение - Принудительное
- Питание - DC (в т.ч. АКБ)
- Мониторинг и контроль - УКУ-207.12-D-LAN13-(AC+DC)
- Исполнение - 19"
- Габариты (ШхГхВ) - 483х510х133 (3U)
- Масса, не более - 18 кг

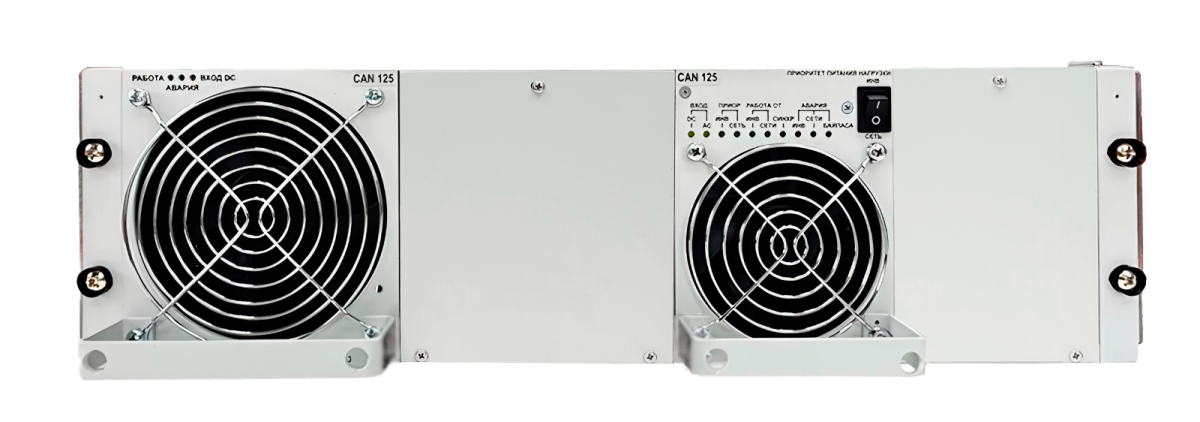

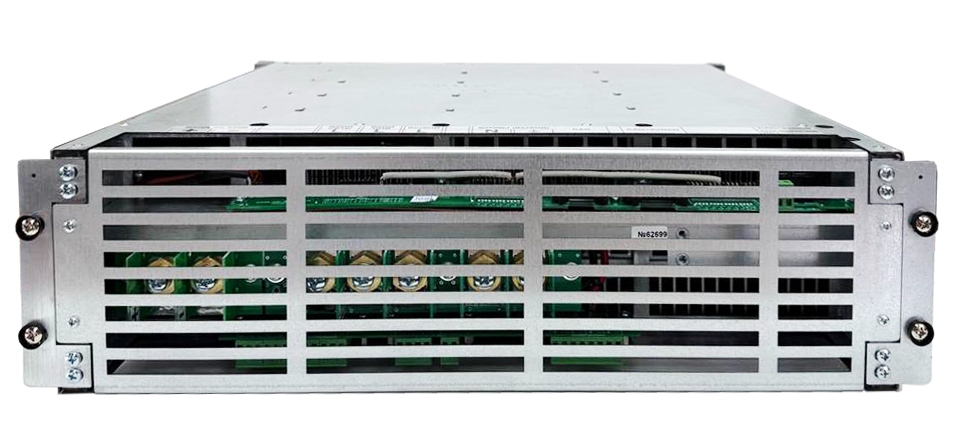

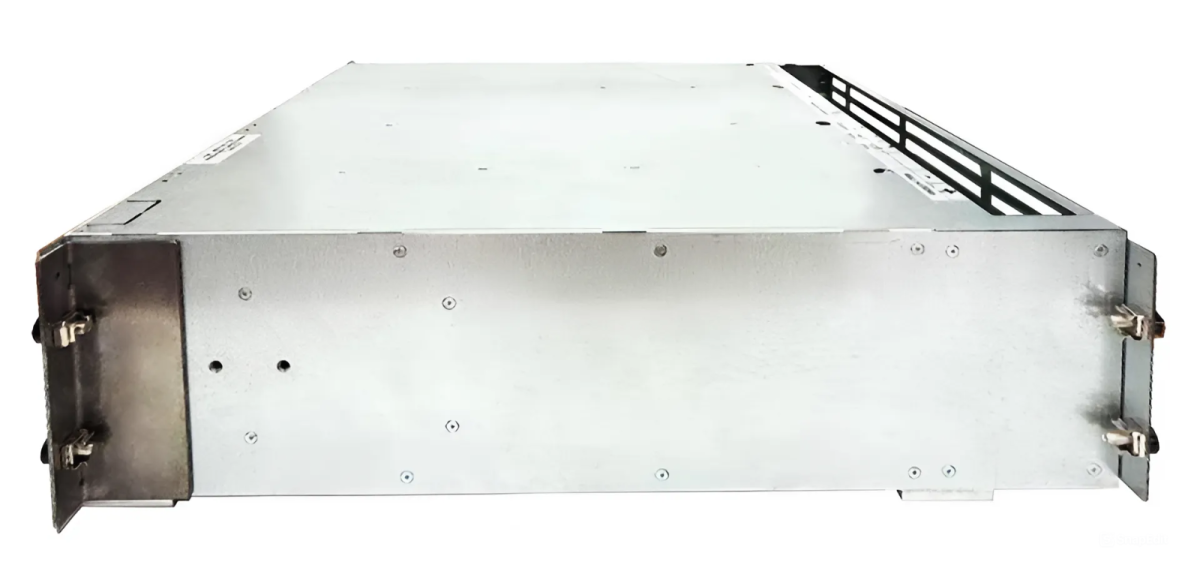

Инверторная система
DC/AC-220/220В-4000ВА-3U-25-BP-M-D
Преобразует постоянное напряжение в переменное. Предназначена для размещения в 19’’ стойки электротехнических шкафов глубиной не менее 600 мм.
На вход подается напряжение DC.
В комплект системы входит тиристорный байпас BP-220/220В-8000ВА-М-25
Гарантия: 36 месяцев
Характеристики
Характеристики1
—
Основные тех. характеристики
|
Номинальное входное напряжение постоянного тока, В |
220 |
|
Диапазон входного напряжения постоянного тока, В |
176 … 260 |
|
Диапазон входного напряжения и частоты сети переменного тока |
230В ± 15%, 50Гц ± 10% |
|
Максимальный длительный потребляемый ток от источника постоянного тока (при номинальной нагрузке и минимальном входном UDCmin), не более, А |
20,8 |
|
Допустимые пульсации входного DC напряжения, не более, % |
1 |
|
Количество фаз выходного напряжения |
1 |
|
Номинальное выходное напряжение переменного тока, В |
230 |
|
Диапазон выходного напряжения переменного тока, В |
230 ± 5 |
|
Диапазон выходного напряжения переменного тока (при работе от сети) |
230В ± 15% |
|
Диапазон выходного напряжения переменного тока (при работе от инверторной системы) |
230В ± 2% |
|
Номинальная выходная мощность, Вт / ВА |
3000 / 4000 |
|
Максимальная выходная мощность, Вт / ВА |
3600 / 4800 ≤ 60с |
|
Коэффициент полезного действия инвертора, не менее |
0,9 |
|
Коэффициент полезного действия байпаса (при Pн ≥ 0.1Pном), не менее |
0,99 |
|
Время переключения питания нагрузки с одного ввода на другой, не более |
10 мс |
|
Коэффициент амплитуды тока нагрузки (крест-фактор) |
2:1 |
|
Коэффициент нелинейных искажений, не более, % |
5 |
|
Гарантийный срок, мес |
36 |
|
Срок службы, лет |
20 |
Защиты
|
Защита от неправильной полярности входного напряжения |
да |
|
Защита от перегрузки |
да |
|
Защита от перегрева |
да |
|
Защита от короткого замыкания на выходе |
да |
|
Защита от аварии по выходному напряжению |
да |
Физические характеристики
|
Диапазон рабочей температуры окружающей среды, ºС |
от 0 до +50 |
|
Исполнение |
19” |
|
Габаритные размеры (ШхГхВ), мм |
483 х 510 х 133 (3U) |
|
Масса, не более кг |
18 |
Комплект поставки
—
-
Корпус DC/AC (количество зависит от номинальной мощности ИС)
-
Модули DC/AC (количество зависит от номинальной мощности ИС)
-
Тиристорный байпас
-
Устройство контроля и управления (опционально)
-
Паспорт
-
Руководство по эксплуатации
Основные тех. характеристики
|
Номинальное входное напряжение постоянного тока, В |
220 |
|
Диапазон входного напряжения постоянного тока, В |
176 … 260 |
|
Диапазон входного напряжения и частоты сети переменного тока |
230В ± 15%, 50Гц ± 10% |
|
Максимальный длительный потребляемый ток от источника постоянного тока (при номинальной нагрузке и минимальном входном UDCmin), не более, А |
20,8 |
|
Допустимые пульсации входного DC напряжения, не более, % |
1 |
|
Количество фаз выходного напряжения |
1 |
|
Номинальное выходное напряжение переменного тока, В |
230 |
|
Диапазон выходного напряжения переменного тока, В |
230 ± 5 |
|
Диапазон выходного напряжения переменного тока (при работе от сети) |
230В ± 15% |
|
Диапазон выходного напряжения переменного тока (при работе от инверторной системы) |
230В ± 2% |
|
Номинальная выходная мощность, Вт / ВА |
3000 / 4000 |
|
Максимальная выходная мощность, Вт / ВА |
3600 / 4800 ≤ 60с |
|
Коэффициент полезного действия инвертора, не менее |
0,9 |
|
Коэффициент полезного действия байпаса (при Pн ≥ 0.1Pном), не менее |
0,99 |
|
Время переключения питания нагрузки с одного ввода на другой, не более |
10 мс |
|
Коэффициент амплитуды тока нагрузки (крест-фактор) |
2:1 |
|
Коэффициент нелинейных искажений, не более, % |
5 |
|
Гарантийный срок, мес |
36 |
|
Срок службы, лет |
20 |
Защиты
|
Защита от неправильной полярности входного напряжения |
да |
|
Защита от перегрузки |
да |
|
Защита от перегрева |
да |
|
Защита от короткого замыкания на выходе |
да |
|
Защита от аварии по выходному напряжению |
да |
Физические характеристики
|
Диапазон рабочей температуры окружающей среды, ºС |
от 0 до +50 |
|
Исполнение |
19” |
|
Габаритные размеры (ШхГхВ), мм |
483 х 510 х 133 (3U) |
|
Масса, не более кг |
18 |

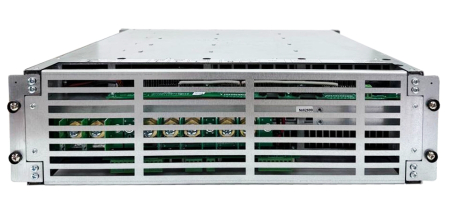

Инверторная система DC/AC-220/220В-4000ВА-3U-25-BP-M-D создана на основе модульных преобразователей DC/AC-220/220В-4000ВА-3U-23, является эффективным и надежным решением для питания различного электронного оборудования и средств связи переменным однофазным напряжением 230В с частотой 50Гц. номинальной мощностью нагрузки до 4 кВА (3 кВт).
Инвертор реализован по модульной структуре, что позволяет обеспечивать «горячий» резерв и «горячую» замену преобразователей напряжения и байпаса.
Главная особенность этой модели — уменьшение габаритов системы при сохранении полного функционала.
Инвертор имеет принудительный тип воздушного охлаждения. Вентиляторы охлаждения встроены непосредственно в преобразователи напряжения и байпас. Они могут регулировать вращение в зависимости от температуры радиатора и выходной мощности. Эта возможность гарантирует стабильную работу на протяжении всего срока службы вентиляторов (до 70 000 часов).
Для безопасности электропитания инвертор обеспечивает гальваническую развязку между входными и выходными цепями. Ни один из входных или выходных полюсов не имеет гальванической связи с корпусом или «землёй». При необходимости можно «заземлить» любой из них.
Тиристорный быстродействующий байпас BP-220/220В-8000ВА-М-25 является частью инверторной системы, имеет 2 силовых ввода питания:
-
Ввод от сети однофазного переменного тока АС 230В, 50 Гц.
-
Ввод от инверторной системы с однофазной конфигурацией по выходу АС 230В.
По каждому из вводов байпас контролирует величины фазных напряжений и частоты на соответствие рабочему диапазону (повышенное, пониженное напряжение и частота, а также пропадание напряжения).
Допустимый диапазон сетевого напряжения составляет 230В ± 15%. При отклонении любого контролируемого параметра от нормы байпас автоматически фиксирует аварию и переключается по заданному алгоритму.
Мониторинг и управление параметров инверторной системы осуществляется с помощью устройства контроля и управления (УКУ).
В данной модели устройство контроля УКУ-207.12-D-LAN13-(AC+DC) устанавливается на дверь шкафа инверторной системы.
Все параметры по адресации и функционированию инверторной системы заранее настраиваются на заводе-производителе в соответствии с требуемой конфигурацией выпускаемой продукции.
Благодаря сигнальному реле контроля исправности («АВАРИЯ») вы можете своевременно обнаружить повреждение преобразователя.
Инвертор DC/AC-220/220В-4000ВА-3U-25-BP-M-D марки ФОРПОСТ обеспечивает надежное электропитание, гибкость установки и управления, а также соответствует современным стандартам качества и надежности.
Наши специалисты с 20-летним опытом работы в области источников бесперебойного питания готовы предоставить профессиональную консультацию и помощь в подборе оптимального решения. Мы осуществляем поставки во все регионы России, включая Москву, Санкт-Петербург, Новосибирск, Екатеринбург, Казань, Владивосток, Краснодар, Самару, Омск и другие города.
Изделия ФОРПОСТ являются аналогами оборудования марок Eltek, CE+T (TSI Bravo), Штиль, HVR.
Обратитесь к нашим квалифицированным инженерам и специалистам по подбору оборудования ФОРПОСТ прямо сейчас.
