Инвертор DC/AC-220/220В-15000ВА-9U-25-BP M-D

Инверторная система DC/AC-220/220В-15000ВА-9U-25-BP-M-D
Применяются в АСУ ТП и для электропитания средств связи.
Преобразование DC 220В в стабилизированное AC 220В с частотой 50Гц.
Резервирование модуля N+1 и системы N+N.
В комплект системы входит тиристорный байпас BP-220/220В-16000ВА-M-25.
Для сборки ИБП устройство комплектуется ИБЭП или ЗВУ ФОРПОСТ.
Основные характеристики
- Мощность15000ВА (12000Вт)
- Входное напряжение DC220В
- Выходное напряжение AC220В
- ОхлаждениеПринудительное
- ПитаниеDC (в т.ч. АКБ)
- Мониторинг и контрольУКУ-207.12-D-LAN13-(AC+DC)
- Исполнение19"
- Габариты (ШхГхВ)483х510х399 (9U)
- Масса, не более64 кг
Наши специалисты ответят на любой интересующий вопрос
Основные тех. характеристики
| Номинальное входное напряжение постоянного тока, В | 220 |
|---|---|
| Диапазон входного напряжения постоянного тока, В | 176 … 260 |
| Диапазон входного напряжения и частоты сети переменного тока | 230В ± 15%, 50Гц ± 10% |
| Максимальный длительный потребляемый ток от источника постоянного тока (при номинальной нагрузке и минимальном входном UDCmin), не более, А | 78 |
| Допустимые пульсации входного DC напряжения, не более, % | 1 |
| Количество фаз выходного напряжения | 1 |
| Номинальное выходное напряжение переменного тока, В | 230 |
| Диапазон выходного напряжения переменного тока, В | 230 ± 5 |
| Диапазон выходного напряжения переменного тока (при работе от сети) | 230В ± 15% |
| Диапазон выходного напряжения переменного тока (при работе от инверторной системы) | 230В ± 2% |
| Номинальная выходная мощность, Вт / ВА | 12000 / 15000 |
| Максимальная выходная мощность, Вт / ВА | 15000 / 18000 ≤ 60с |
| Коэффициент полезного действия инвертора, не менее | 0,9 |
| Коэффициент полезного действия байпаса (при Pн ≥ 0.1Pном), не менее | 0,99 |
| Время переключения питания нагрузки с одного ввода на другой, не более | 10 мс |
| Коэффициент амплитуды тока нагрузки (крест-фактор) | 2:1 |
| Коэффициент нелинейных искажений, не более, % | 5 |
| Гарантийный срок, мес | 36 |
| Срок службы, лет | 20 |
Защиты
| Защита от неправильной полярности входного напряжения | да |
|---|---|
| Защита от перегрузки | да |
| Защита от перегрева | да |
| Защита от короткого замыкания на выходе | да |
| Защита от аварии по выходному напряжению | да |
Физические характеристики
| Диапазон рабочей температуры окружающей среды, ºС | от 0 до +50 |
|---|---|
| Исполнение | 19” |
| Габаритные размеры (ШхГхВ), мм | 483 х 510 х 399 (9U) |
| Масса, не более кг | 64 |

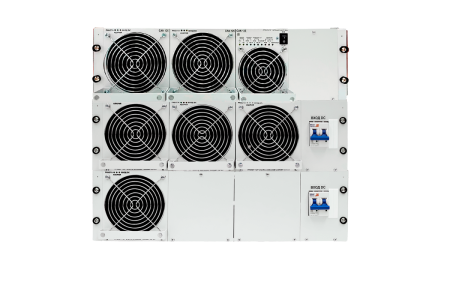

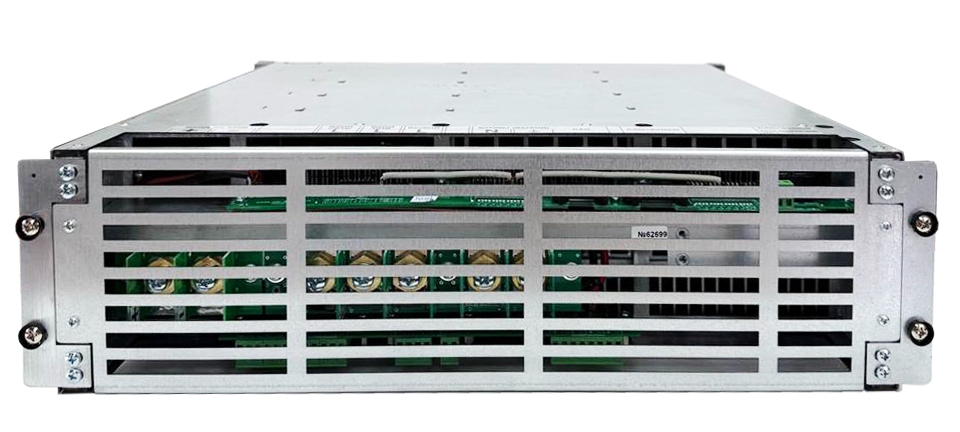

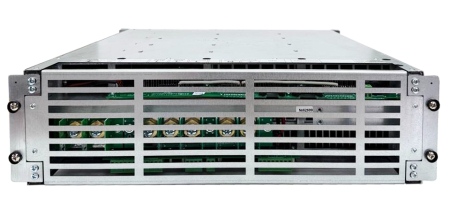

Инверторная система DC/AC-220/220В-15000ВА-9U-25-BP-M-D создана на основе модульных преобразователей DC/AC-220/220В-2500ВА-3U-23, является эффективным и надежным решением для питания различного электронного оборудования и средств связи переменным однофазным напряжением 230В с частотой 50Гц. номинальной мощностью нагрузки до 15 кВА (12 кВт).
Инвертор реализован по модульной структуре, что позволяет обеспечивать «горячий» резерв и «горячую» замену преобразователей напряжения и байпаса.
Главная особенность этой модели — уменьшение габаритов системы при сохранении полного функционала.
Инвертор имеет принудительный тип воздушного охлаждения. Вентиляторы охлаждения встроены непосредственно в преобразователи напряжения и байпас. Они могут регулировать вращение в зависимости от температуры радиатора и выходной мощности. Эта возможность гарантирует стабильную работу на протяжении всего срока службы вентиляторов (до 70 000 часов).
Для безопасности электропитания инвертор обеспечивает гальваническую развязку между входными и выходными цепями. Ни один из входных или выходных полюсов не имеет гальванической связи с корпусом или «землёй». При необходимости можно «заземлить» любой из них.
Тиристорный быстродействующий байпас BP-220/220В-16000ВА-M-25 является частью инверторной системы, имеет 2 силовых ввода питания:
- Ввод от сети однофазного переменного тока AC 230В, 50 Гц.
- Ввод от инверторной системы с однофазной конфигурацией по выходу AC 230В.
По каждому из вводов байпас контролирует величины фазных напряжений и частоты на соответствие рабочему диапазону (повышенное, пониженное напряжение и частота, а также пропадание напряжения).
Допустимый диапазон сетевого напряжения составляет 230В ± 15%. При отклонении любого контролируемого параметра от нормы байпас автоматически фиксирует аварию и переключается по заданному алгоритму.
Мониторинг и управление параметров инверторной системы осуществляется с помощью устройства контроля и управления (УКУ).
В данной модели устройство контроля УКУ-207.12-D-LAN13-(AC+DC) устанавливается на дверь шкафа инверторной системы.
Все параметры по адресации и функционированию инверторной системы заранее настраиваются на заводе-производителе в соответствии с требуемой конфигурацией выпускаемой продукции.
Благодаря сигнальному реле контроля исправности («АВАРИЯ») вы можете своевременно обнаружить повреждение преобразователя.
Инвертор DC/AC-220/220В-15000ВА-9U-25-BP-M-D марки ФОРПОСТ обеспечивает надежное электропитание, гибкость установки и управления, а также соответствует современным стандартам качества и надежности.
Наши специалисты с 20-летним опытом работы в области источников бесперебойного питания готовы предоставить профессиональную консультацию и помощь в подборе оптимального решения. Мы осуществляем поставки во все регионы России, включая Москву, Санкт-Петербург, Новосибирск, Екатеринбург, Казань, Владивосток, Краснодар, Самару, Омск и другие города.
Изделия ФОРПОСТ являются аналогами оборудования марок Eltek, CE+T (TSI Bravo), Штиль, HVR.
Обратитесь к нашим квалифицированным инженерам и специалистам по подбору оборудования ФОРПОСТ прямо сейчас.
- Корпус DC/AC (количество зависит от номинальной мощности ИС)
- Модули DC/AC (количество зависит от номинальной мощности ИС)
- Тиристорный байпас
- Устройство контроля и управления (опционально)
- Паспорт
- Руководство по эксплуатации
Сертификаты
Инструкции и ПО
Руководство по эксплуатации
2D и 3D модели
Декларация
Частые вопросы о модели Инвертор DC/AC-220/220В-15000ВА-9U-25-BP M-D
Для чего применяется Инвертор DC/AC-220/220В-15000ВА-9U-25-BP M-D?
Инвертор DC/AC-220/220В-15000ВА-9U-25-BP M-D — инверторная система ФОРПОСТ. Применяются в АСУ ТП и для электропитания средств связи. Преобразование DC 220В в стабилизированное AC 220В с частотой 50Гц.
Какие основные характеристики у изделия «Инвертор DC/AC-220/220В-15000ВА-9U-25-BP M-D»?
Основные характеристики изделия «Инвертор DC/AC-220/220В-15000ВА-9U-25-BP M-D»: мощность — 15000ВА (12000Вт); входное напряжение DC — 220В; выходное напряжение AC — 220В; исполнение — 19". Полный перечень — во вкладке «Характеристики».
Чем Инвертор DC/AC-220/220В-15000ВА-9U-25-BP M-D отличается от соседних моделей?
Инвертор DC/AC-220/220В-15000ВА-9U-25-BP M-D отличается от ближайших моделей раздела «Модульные инверторные системы 220В» с тем же выходным напряжением номинальной выходной мощностью — 12 кВт. Ближайшие модели: DC/AC-220/220В-12500ВА-6U-23 (-PA; -BRS; -РГ) — 10 кВт, DC/AC-220/220В-16000ВА-6U-23 (-PA; -BRS; -РГ) — 12,001 кВт, DC/AC-220/220В-17500ВА-9U-23 (-PA; -BRS; -РГ) — 14 кВт. Остальные характеристики сравните кнопкой «Сравнить».
Какие документы есть на изделие «Инвертор DC/AC-220/220В-15000ВА-9U-25-BP M-D»?
Во вкладке «Файлы» на странице изделия «Инвертор DC/AC-220/220В-15000ВА-9U-25-BP M-D» можно скачать документы: декларация о соответствии — «Декларация Инвертор (до 28.12.2030)»; выписка из реестра российской промышленной продукции — «Выписка из реестра российской продукции 10608808 от 10-00 05.05.2026»; руководство по эксплуатации — «РЭ DC-AC-25-BP-M с DC-AC-220-220В-2500ВА-3U-23 (01.11.25)»; инструкции и программы — «Способы_подключения_УКУ», «qModMaster-Win32-exe-0.4.6», «Mib browser»; 2D- и 3D-модели (1 файл).
Какая гарантия на изделие «Инвертор DC/AC-220/220В-15000ВА-9U-25-BP M-D»?
Гарантийный срок изделия «Инвертор DC/AC-220/220В-15000ВА-9U-25-BP M-D» — 36 месяцев, срок службы — 20 лет. Гарантия начинается с момента передачи оборудования, если в договоре не указано иное. При неисправности оставьте заявку на ремонт на портале техподдержки и приложите акт рекламации — в течение 24 часов инженер свяжется для удалённой диагностики.
