DC/AC-220/220В-12500ВА-6U-25-BP-M-D
Новинка
Минпромторг России
Основные характеристики
- Мощность - 12500BA (10000Вт)
- Входное напряжение DC - 220В
- Выходное напряжение AC - 220В
- Охлаждение - Принудительное
- Питание - DC (в т.ч. АКБ)
- Мониторинг и контроль - УКУ-207.12-D-LAN13-(AC+DC)
- Исполнение - 19"
- Габариты (ШхГхВ) - 483х510х266 (6U)
- Масса, не более - 50 кг

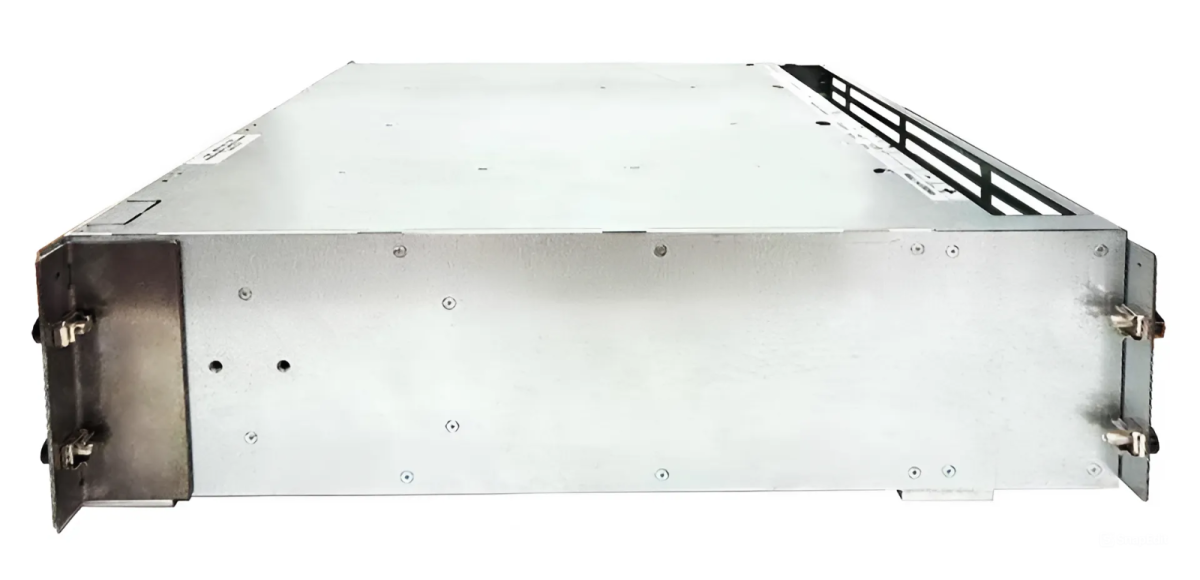

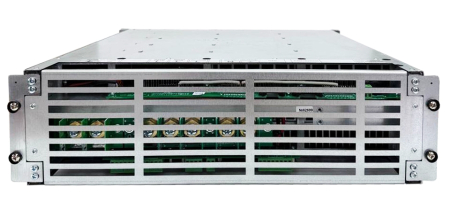

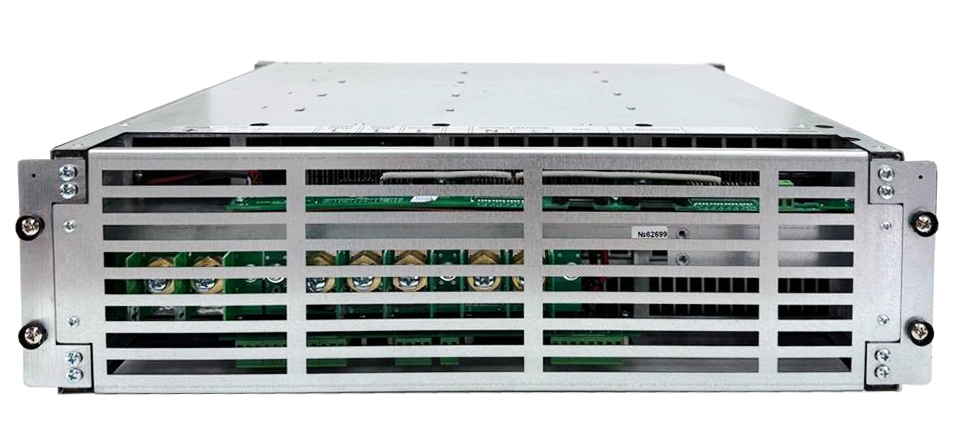

Инверторная система
DC/AC-220/220В-12500ВА-6U-25-BP-M-D
Преобразует постоянное напряжение в переменное. Предназначена для размещения в 19’’ стойки электротехнических шкафов глубиной не менее 600 мм.
На вход подается напряжение DC.
В комплект системы входит тиристорный байпас BP-220/220В-16000ВА-М-25
Гарантия: 36 месяцев
Характеристики
Характеристики1
—
<h4> <b>Основные тех. характеристики</b></h4>
<table border="1" cellspacing="0" cellpadding="0" style="border-collapse: collapse; background: white;">
<tbody>
<tr>
<td width="482" style="width: 361.85pt; background: #ededed;">
<p>
Номинальное входное напряжение постоянного тока, В
</p>
</td>
<td width="235" style="width: 175.95pt; background: #ededed;">
<p>
220
</p>
</td>
</tr>
<tr>
<td width="482" style="width: 361.85pt;">
<p>
Диапазон входного напряжения постоянного тока, В
</p>
</td>
<td width="235" style="width: 175.95pt;">
<p>
176 … 260
</p>
</td>
</tr>
<tr>
<td width="482" style="width: 361.85pt; background: #ededed;">
<p>
Диапазон входного напряжения и частоты сети переменного тока
</p>
</td>
<td width="235" style="width: 175.95pt; background: #ededed;">
<p>
230В ± 15%, 50Гц ± 10%
</p>
</td>
</tr>
<tr>
<td width="482" style="width: 361.85pt; background: transparent;">
<p>
Максимальный длительный потребляемый ток от источника постоянного тока (при номинальной нагрузке и минимальном входном U<sub>DCmin</sub>), не более, А
</p>
</td>
<td width="235" style="width: 175.95pt; background: transparent;">
<p>
65
</p>
</td>
</tr>
<tr>
<td width="482" style="width: 361.85pt; background: #ededed;">
<p>
Допустимые пульсации входного DC напряжения, не более, %
</p>
</td>
<td width="235" style="width: 175.95pt; background: #ededed;">
<p>
1
</p>
</td>
</tr>
<tr>
<td width="482" style="width: 361.85pt;">
<p>
Количество фаз выходного напряжения
</p>
</td>
<td width="235" style="width: 175.95pt;">
<p>
1
</p>
</td>
</tr>
<tr>
<td width="482" style="width: 361.85pt; background: #ededed;">
<p>
Номинальное выходное напряжение переменного тока, В
</p>
</td>
<td width="235" style="width: 175.95pt; background: #ededed;">
<p>
230
</p>
</td>
</tr>
<tr>
<td width="482" style="width: 361.85pt;">
<p>
Диапазон выходного напряжения переменного тока, В
</p>
</td>
<td width="235" style="width: 175.95pt;">
<p>
230 ± 5
</p>
</td>
</tr>
<tr>
<td width="482" style="width: 361.85pt; background: #ededed;">
<p>
Диапазон выходного напряжения переменного тока (при работе от сети)
</p>
</td>
<td width="235" style="width: 175.95pt; background: #ededed;">
<p>
230В ± 15%
</p>
</td>
</tr>
<tr>
<td width="482" style="width: 361.85pt; background: transparent;">
<p>
Диапазон выходного напряжения переменного тока (при работе от инверторной системы)
</p>
</td>
<td width="235" style="width: 175.95pt; background: transparent;">
<p>
230В ± 2%
</p>
</td>
</tr>
<tr>
<td width="482" style="width: 361.85pt; background: #f2f2f2;">
<p>
Номинальная выходная мощность, Вт / ВА
</p>
</td>
<td width="235" style="width: 175.95pt; background: #f2f2f2;">
<p>
10000 / 12500
</p>
</td>
</tr>
<tr>
<td width="482" style="width: 361.85pt; background: transparent;">
<p>
Максимальная выходная мощность, Вт / ВА
</p>
</td>
<td width="235" style="width: 175.95pt; background: transparent;">
<p>
12000 / 15000 ≤ 60с
</p>
</td>
</tr>
<tr>
<td width="482" style="width: 361.85pt; background: #f2f2f2;">
<p>
Коэффициент полезного действия инвертора, не менее
</p>
</td>
<td width="235" style="width: 175.95pt; background: #f2f2f2;">
<p>
0,9
</p>
</td>
</tr>
<tr>
<td width="482" style="width: 361.85pt; background: transparent;">
<p>
Коэффициент полезного действия байпаса (при Pн ≥ 0.1Pном), не менее
</p>
</td>
<td width="235" style="width: 175.95pt; background: transparent;">
<p>
0,99
</p>
</td>
</tr>
<tr>
<td width="482" style="width: 361.85pt; background: #f2f2f2;">
<p>
Время переключения питания нагрузки с одного ввода на другой, не более
</p>
</td>
<td width="235" style="width: 175.95pt; background: #f2f2f2;">
<p>
10 мс
</p>
</td>
</tr>
<tr>
<td width="482" style="width: 361.85pt; background: white;">
<p>
Коэффициент амплитуды тока нагрузки (крест-фактор)
</p>
</td>
<td width="235" style="width: 175.95pt; background: white;">
<p>
2:1
</p>
</td>
</tr>
<tr>
<td width="482" style="width: 361.85pt; background: #f2f2f2;">
<p>
Коэффициент нелинейных искажений, не более, %
</p>
</td>
<td width="235" style="width: 175.95pt; background: #f2f2f2;">
<p>
5
</p>
</td>
</tr>
<tr>
<td width="482" style="width: 361.85pt; background: transparent;">
<p>
Гарантийный срок, мес
</p>
</td>
<td width="235" style="width: 175.95pt; background: transparent;">
<p>
36
</p>
</td>
</tr>
<tr>
<td width="482" style="width: 361.85pt; background: #f2f2f2;">
<p>
Срок службы, лет
</p>
</td>
<td width="235" style="width: 175.95pt; background: #f2f2f2;">
<p>
20
</p>
</td>
</tr>
</tbody>
</table>
<p>
<b><br>
</b>
</p>
<h4> <b>Защиты</b> </h4>
<table border="1" cellspacing="0" cellpadding="0" width="718" style="width: 538.25pt; border-collapse: collapse; background: white;">
<tbody>
<tr>
<td width="481" style="width: 361.1pt; background: #f2f2f2;">
<p>
Защита от неправильной полярности входного напряжения
</p>
</td>
<td width="236" style="width: 177.15pt; background: #f2f2f2;">
<p>
да
</p>
</td>
</tr>
<tr>
<td width="481" style="width: 361.1pt;">
<p>
Защита от перегрузки
</p>
</td>
<td width="236" style="width: 177.15pt;">
<p>
да
</p>
</td>
</tr>
<tr>
<td width="481" style="width: 361.1pt; background: #f2f2f2;">
<p>
Защита от перегрева
</p>
</td>
<td width="236" style="width: 177.15pt; background: #f2f2f2;">
<p>
да
</p>
</td>
</tr>
<tr>
<td width="481" style="width: 361.1pt;">
<p>
Защита от короткого замыкания на выходе
</p>
</td>
<td width="236" style="width: 177.15pt;">
<p>
да
</p>
</td>
</tr>
<tr>
<td width="481" style="width: 361.1pt; background: #f2f2f2;">
<p>
Защита от аварии по выходному напряжению
</p>
</td>
<td width="236" style="width: 177.15pt; background: #f2f2f2;">
<p>
да
</p>
</td>
</tr>
</tbody>
</table>
<h4> <b>Физические характеристики</b> </h4>
<table border="1" cellspacing="0" cellpadding="0" width="718" style="width: 538.25pt; border-collapse: collapse; background: white;">
<tbody>
<tr>
<td width="481" style="width: 361.1pt; background: #f2f2f2;">
<p>
Диапазон рабочей температуры окружающей среды, ºС
</p>
</td>
<td width="236" style="width: 177.15pt; background: #f2f2f2;">
<p>
от 0 до +50
</p>
</td>
</tr>
<tr>
<td width="481" style="width: 361.1pt;">
<p>
Исполнение
</p>
</td>
<td width="236" style="width: 177.15pt;">
<p>
19”
</p>
</td>
</tr>
<tr>
<td width="481" style="width: 361.1pt; background: #f2f2f2;">
<p>
Габаритные размеры (ШхГхВ), мм
</p>
</td>
<td width="236" style="width: 177.15pt; background: #f2f2f2;">
<p>
483 х 510 х 266 (6U)
</p>
</td>
</tr>
<tr>
<td width="481" style="width: 361.1pt;">
<p>
Масса, не более кг
</p>
</td>
<td width="236" style="width: 177.15pt;">
<p>
50
</p>
</td>
</tr>
</tbody>
</table>
<table border="1" cellspacing="0" cellpadding="0" style="border-collapse: collapse; background: white;">
<tbody>
<tr>
<td width="482" style="width: 361.85pt; background: #ededed;">
<p>
Номинальное входное напряжение постоянного тока, В
</p>
</td>
<td width="235" style="width: 175.95pt; background: #ededed;">
<p>
220
</p>
</td>
</tr>
<tr>
<td width="482" style="width: 361.85pt;">
<p>
Диапазон входного напряжения постоянного тока, В
</p>
</td>
<td width="235" style="width: 175.95pt;">
<p>
176 … 260
</p>
</td>
</tr>
<tr>
<td width="482" style="width: 361.85pt; background: #ededed;">
<p>
Диапазон входного напряжения и частоты сети переменного тока
</p>
</td>
<td width="235" style="width: 175.95pt; background: #ededed;">
<p>
230В ± 15%, 50Гц ± 10%
</p>
</td>
</tr>
<tr>
<td width="482" style="width: 361.85pt; background: transparent;">
<p>
Максимальный длительный потребляемый ток от источника постоянного тока (при номинальной нагрузке и минимальном входном U<sub>DCmin</sub>), не более, А
</p>
</td>
<td width="235" style="width: 175.95pt; background: transparent;">
<p>
65
</p>
</td>
</tr>
<tr>
<td width="482" style="width: 361.85pt; background: #ededed;">
<p>
Допустимые пульсации входного DC напряжения, не более, %
</p>
</td>
<td width="235" style="width: 175.95pt; background: #ededed;">
<p>
1
</p>
</td>
</tr>
<tr>
<td width="482" style="width: 361.85pt;">
<p>
Количество фаз выходного напряжения
</p>
</td>
<td width="235" style="width: 175.95pt;">
<p>
1
</p>
</td>
</tr>
<tr>
<td width="482" style="width: 361.85pt; background: #ededed;">
<p>
Номинальное выходное напряжение переменного тока, В
</p>
</td>
<td width="235" style="width: 175.95pt; background: #ededed;">
<p>
230
</p>
</td>
</tr>
<tr>
<td width="482" style="width: 361.85pt;">
<p>
Диапазон выходного напряжения переменного тока, В
</p>
</td>
<td width="235" style="width: 175.95pt;">
<p>
230 ± 5
</p>
</td>
</tr>
<tr>
<td width="482" style="width: 361.85pt; background: #ededed;">
<p>
Диапазон выходного напряжения переменного тока (при работе от сети)
</p>
</td>
<td width="235" style="width: 175.95pt; background: #ededed;">
<p>
230В ± 15%
</p>
</td>
</tr>
<tr>
<td width="482" style="width: 361.85pt; background: transparent;">
<p>
Диапазон выходного напряжения переменного тока (при работе от инверторной системы)
</p>
</td>
<td width="235" style="width: 175.95pt; background: transparent;">
<p>
230В ± 2%
</p>
</td>
</tr>
<tr>
<td width="482" style="width: 361.85pt; background: #f2f2f2;">
<p>
Номинальная выходная мощность, Вт / ВА
</p>
</td>
<td width="235" style="width: 175.95pt; background: #f2f2f2;">
<p>
10000 / 12500
</p>
</td>
</tr>
<tr>
<td width="482" style="width: 361.85pt; background: transparent;">
<p>
Максимальная выходная мощность, Вт / ВА
</p>
</td>
<td width="235" style="width: 175.95pt; background: transparent;">
<p>
12000 / 15000 ≤ 60с
</p>
</td>
</tr>
<tr>
<td width="482" style="width: 361.85pt; background: #f2f2f2;">
<p>
Коэффициент полезного действия инвертора, не менее
</p>
</td>
<td width="235" style="width: 175.95pt; background: #f2f2f2;">
<p>
0,9
</p>
</td>
</tr>
<tr>
<td width="482" style="width: 361.85pt; background: transparent;">
<p>
Коэффициент полезного действия байпаса (при Pн ≥ 0.1Pном), не менее
</p>
</td>
<td width="235" style="width: 175.95pt; background: transparent;">
<p>
0,99
</p>
</td>
</tr>
<tr>
<td width="482" style="width: 361.85pt; background: #f2f2f2;">
<p>
Время переключения питания нагрузки с одного ввода на другой, не более
</p>
</td>
<td width="235" style="width: 175.95pt; background: #f2f2f2;">
<p>
10 мс
</p>
</td>
</tr>
<tr>
<td width="482" style="width: 361.85pt; background: white;">
<p>
Коэффициент амплитуды тока нагрузки (крест-фактор)
</p>
</td>
<td width="235" style="width: 175.95pt; background: white;">
<p>
2:1
</p>
</td>
</tr>
<tr>
<td width="482" style="width: 361.85pt; background: #f2f2f2;">
<p>
Коэффициент нелинейных искажений, не более, %
</p>
</td>
<td width="235" style="width: 175.95pt; background: #f2f2f2;">
<p>
5
</p>
</td>
</tr>
<tr>
<td width="482" style="width: 361.85pt; background: transparent;">
<p>
Гарантийный срок, мес
</p>
</td>
<td width="235" style="width: 175.95pt; background: transparent;">
<p>
36
</p>
</td>
</tr>
<tr>
<td width="482" style="width: 361.85pt; background: #f2f2f2;">
<p>
Срок службы, лет
</p>
</td>
<td width="235" style="width: 175.95pt; background: #f2f2f2;">
<p>
20
</p>
</td>
</tr>
</tbody>
</table>
<p>
<b><br>
</b>
</p>
<h4> <b>Защиты</b> </h4>
<table border="1" cellspacing="0" cellpadding="0" width="718" style="width: 538.25pt; border-collapse: collapse; background: white;">
<tbody>
<tr>
<td width="481" style="width: 361.1pt; background: #f2f2f2;">
<p>
Защита от неправильной полярности входного напряжения
</p>
</td>
<td width="236" style="width: 177.15pt; background: #f2f2f2;">
<p>
да
</p>
</td>
</tr>
<tr>
<td width="481" style="width: 361.1pt;">
<p>
Защита от перегрузки
</p>
</td>
<td width="236" style="width: 177.15pt;">
<p>
да
</p>
</td>
</tr>
<tr>
<td width="481" style="width: 361.1pt; background: #f2f2f2;">
<p>
Защита от перегрева
</p>
</td>
<td width="236" style="width: 177.15pt; background: #f2f2f2;">
<p>
да
</p>
</td>
</tr>
<tr>
<td width="481" style="width: 361.1pt;">
<p>
Защита от короткого замыкания на выходе
</p>
</td>
<td width="236" style="width: 177.15pt;">
<p>
да
</p>
</td>
</tr>
<tr>
<td width="481" style="width: 361.1pt; background: #f2f2f2;">
<p>
Защита от аварии по выходному напряжению
</p>
</td>
<td width="236" style="width: 177.15pt; background: #f2f2f2;">
<p>
да
</p>
</td>
</tr>
</tbody>
</table>
<h4> <b>Физические характеристики</b> </h4>
<table border="1" cellspacing="0" cellpadding="0" width="718" style="width: 538.25pt; border-collapse: collapse; background: white;">
<tbody>
<tr>
<td width="481" style="width: 361.1pt; background: #f2f2f2;">
<p>
Диапазон рабочей температуры окружающей среды, ºС
</p>
</td>
<td width="236" style="width: 177.15pt; background: #f2f2f2;">
<p>
от 0 до +50
</p>
</td>
</tr>
<tr>
<td width="481" style="width: 361.1pt;">
<p>
Исполнение
</p>
</td>
<td width="236" style="width: 177.15pt;">
<p>
19”
</p>
</td>
</tr>
<tr>
<td width="481" style="width: 361.1pt; background: #f2f2f2;">
<p>
Габаритные размеры (ШхГхВ), мм
</p>
</td>
<td width="236" style="width: 177.15pt; background: #f2f2f2;">
<p>
483 х 510 х 266 (6U)
</p>
</td>
</tr>
<tr>
<td width="481" style="width: 361.1pt;">
<p>
Масса, не более кг
</p>
</td>
<td width="236" style="width: 177.15pt;">
<p>
50
</p>
</td>
</tr>
</tbody>
</table>
Комплект поставки
—
-
Корпус DC/AC (количество зависит от номинальной мощности ИС)
-
Модули DC/AC (количество зависит от номинальной мощности ИС)
-
Тиристорный байпас
-
Устройство контроля и управления (опционально)
-
Паспорт
-
Руководство по эксплуатации
Основные тех. характеристики
|
Номинальное входное напряжение постоянного тока, В |
220 |
|
Диапазон входного напряжения постоянного тока, В |
176 … 260 |
|
Диапазон входного напряжения и частоты сети переменного тока |
230В ± 15%, 50Гц ± 10% |
|
Максимальный длительный потребляемый ток от источника постоянного тока (при номинальной нагрузке и минимальном входном UDCmin), не более, А |
65 |
|
Допустимые пульсации входного DC напряжения, не более, % |
1 |
|
Количество фаз выходного напряжения |
1 |
|
Номинальное выходное напряжение переменного тока, В |
230 |
|
Диапазон выходного напряжения переменного тока, В |
230 ± 5 |
|
Диапазон выходного напряжения переменного тока (при работе от сети) |
230В ± 15% |
|
Диапазон выходного напряжения переменного тока (при работе от инверторной системы) |
230В ± 2% |
|
Номинальная выходная мощность, Вт / ВА |
10000 / 12500 |
|
Максимальная выходная мощность, Вт / ВА |
12000 / 15000 ≤ 60с |
|
Коэффициент полезного действия инвертора, не менее |
0,9 |
|
Коэффициент полезного действия байпаса (при Pн ≥ 0.1Pном), не менее |
0,99 |
|
Время переключения питания нагрузки с одного ввода на другой, не более |
10 мс |
|
Коэффициент амплитуды тока нагрузки (крест-фактор) |
2:1 |
|
Коэффициент нелинейных искажений, не более, % |
5 |
|
Гарантийный срок, мес |
36 |
|
Срок службы, лет |
20 |
Защиты
|
Защита от неправильной полярности входного напряжения |
да |
|
Защита от перегрузки |
да |
|
Защита от перегрева |
да |
|
Защита от короткого замыкания на выходе |
да |
|
Защита от аварии по выходному напряжению |
да |
Физические характеристики
|
Диапазон рабочей температуры окружающей среды, ºС |
от 0 до +50 |
|
Исполнение |
19” |
|
Габаритные размеры (ШхГхВ), мм |
483 х 510 х 266 (6U) |
|
Масса, не более кг |
50 |

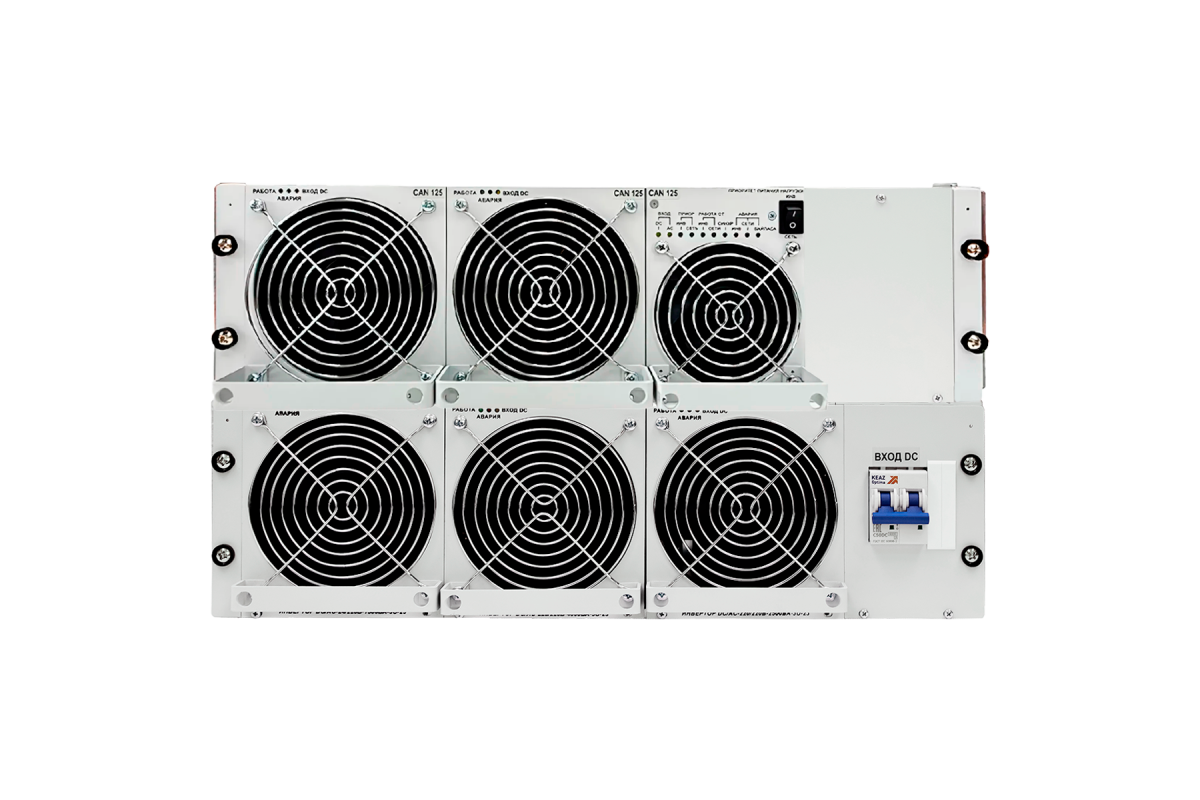

Инверторная система DC/AC-220/220В-12500ВА-6U-25-BP-M-D создана на основе модульных преобразователей DC/AC-220/220В-2500ВА-3U-23, является эффективным и надежным решением для питания различного электронного оборудования и средств связи переменным однофазным напряжением 230В с частотой 50Гц. номинальной мощностью нагрузки до 12,5 кВА (10 кВт).
Инвертор реализован по модульной структуре, что позволяет обеспечивать «горячий» резерв и «горячую» замену преобразователей напряжения и байпаса.
Главная особенность этой модели — уменьшение габаритов системы при сохранении полного функционала.
Инвертор имеет принудительный тип воздушного охлаждения. Вентиляторы охлаждения встроены непосредственно в преобразователи напряжения и байпас. Они могут регулировать вращение в зависимости от температуры радиатора и выходной мощности. Эта возможность гарантирует стабильную работу на протяжении всего срока службы вентиляторов (до 70 000 часов).
Для безопасности электропитания инвертор обеспечивает гальваническую развязку между входными и выходными цепями. Ни один из входных или выходных полюсов не имеет гальванической связи с корпусом или «землёй». При необходимости можно «заземлить» любой из них.
Тиристорный быстродействующий байпас BP-220/220В-16000ВА-М-25 является частью инверторной системы, имеет 2 силовых ввода питания:
-
Ввод от сети однофазного переменного тока АС 230В, 50 Гц.
-
Ввод от инверторной системы с однофазной конфигурацией по выходу АС 230В.
По каждому из вводов байпас контролирует величины фазных напряжений и частоты на соответствие рабочему диапазону (повышенное, пониженное напряжение и частота, а также пропадание напряжения).
Допустимый диапазон сетевого напряжения составляет 230В ± 15%. При отклонении любого контролируемого параметра от нормы байпас автоматически фиксирует аварию и переключается по заданному алгоритму.
Мониторинг и управление параметров инверторной системы осуществляется с помощью устройства контроля и управления (УКУ).
В данной модели устройство контроля УКУ-207.12-D-LAN13-(AC+DC) устанавливается на дверь шкафа инверторной системы.
Все параметры по адресации и функционированию инверторной системы заранее настраиваются на заводе-производителе в соответствии с требуемой конфигурацией выпускаемой продукции.
Благодаря сигнальному реле контроля исправности («АВАРИЯ») вы можете своевременно обнаружить повреждение преобразователя.
Инвертор DC/AC-220/220В-12500ВА-6U-25-BP-M-D марки ФОРПОСТ обеспечивает надежное электропитание, гибкость установки и управления, а также соответствует современным стандартам качества и надежности.
Наши специалисты с 20-летним опытом работы в области источников бесперебойного питания готовы предоставить профессиональную консультацию и помощь в подборе оптимального решения. Мы осуществляем поставки во все регионы России, включая Москву, Санкт-Петербург, Новосибирск, Екатеринбург, Казань, Владивосток, Краснодар, Самару, Омск и другие города.
Изделия ФОРПОСТ являются аналогами оборудования марок Eltek, CE+T (TSI Bravo), Штиль, HVR.
Обратитесь к нашим квалифицированным инженерам и специалистам по подбору оборудования ФОРПОСТ прямо сейчас.
Отзывы
Оставить отзыв
Загрузка отзывов...
-
Корпус DC/AC (количество зависит от номинальной мощности ИС)
-
Модули DC/AC (количество зависит от номинальной мощности ИС)
-
Тиристорный байпас
-
Устройство контроля и управления (опционально)
-
Паспорт
-
Руководство по эксплуатации
Новосибирский разработчик и производитель систем электропитания постоянного тока, под торговой маркой ФОРПОСТ, работает на Российском рынке с 1995 года. ООО "Системы промавтоматики" основной упор ставят на качество выпускаемой ими продукции.
Нужна консультация?
Наши специалисты ответят на любой интересующий вопрос
Задать вопрос
