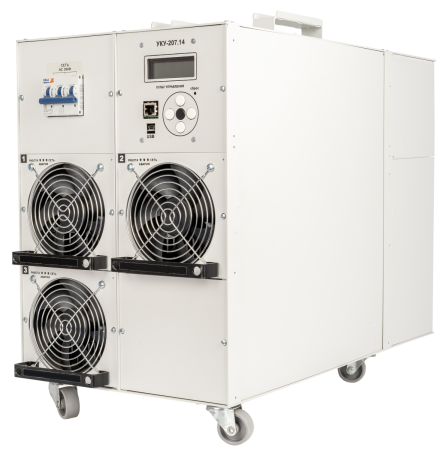

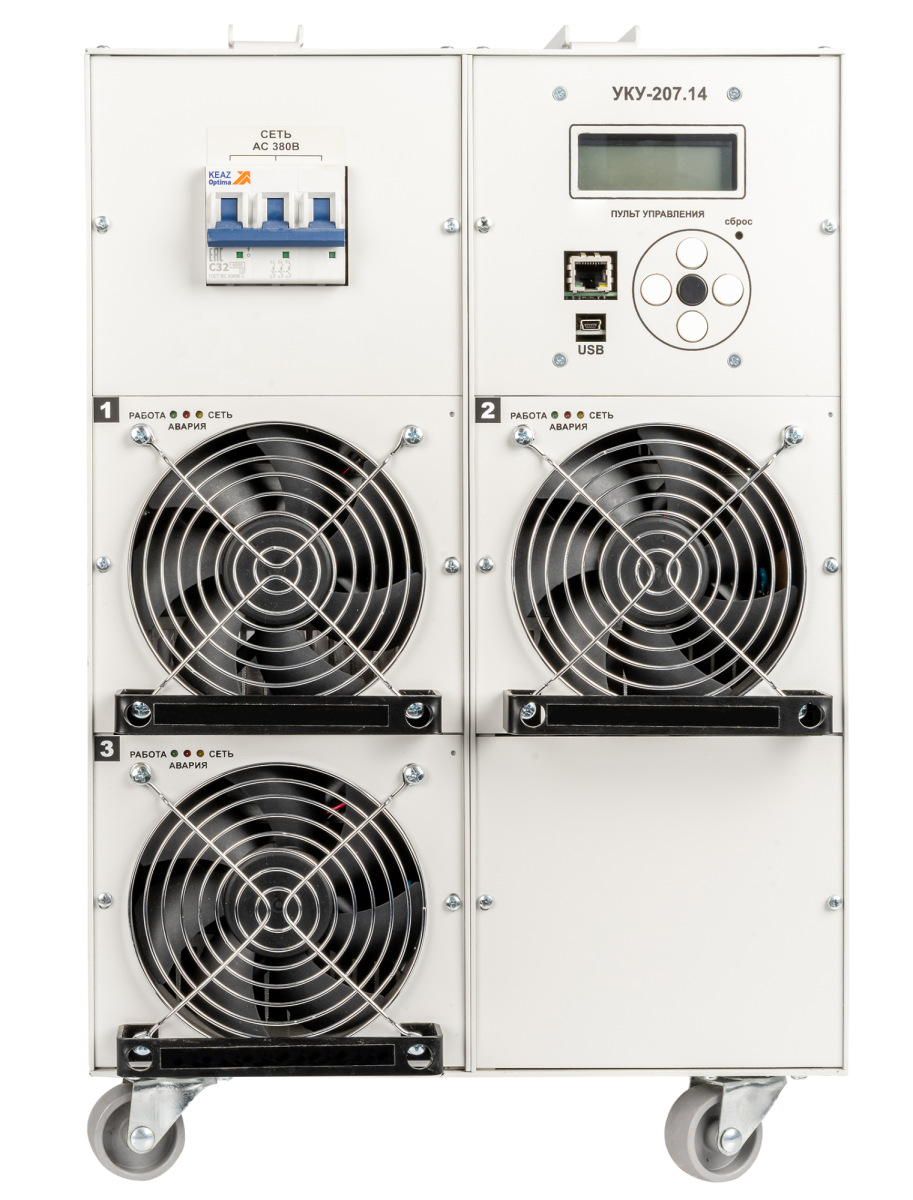

ИПС с регулируемым выходом ИПС 9000-380/1500В-7,5А-23-R ФОРПОСТ
Серийное производство
Основные характеристики
- Входное напряжение AC - 3х380В
- Выходное напряжение DC - 1500В
- Ток нагрузки - 7,5А
- Мощность нагрузки - 9000Вт
- Охлаждение - принудительное
- Управление и контроль - УКУ 207.14
- Мониторинг - RS485 (ModBUS RTU), Ethernet (SNMPv1)
- Количество БПС - 3 шт.
- Исполнение - напольное
- Габариты (ШхГхВ) - 346x475x266 мм
- Масса - 17 кг
Артикул:
15-8341500R03
Преобразователь (выпрямитель)
ИПС 9000-380/1500В-7,5А-23-R
Предназначен для обеспечения радиоэлектронной аппаратуры постоянным стабилизированным напряжением 1500В.Модульная структура ИПС позволяет гарантировать "горячий" резерв и "горячую" замену силовых модулей-выпрямителей.
Возможно регулировать выходное напряжение (ток).
Гарантия: 36 месяцев
Характеристики
Реквизиты
—
1500В, Товар
Длина, мм
—
400
Характеристики1
—
Основные тех. характеристики
|
Диапазон входного напряжения и частоты трехфазной пятипроводной сети переменного тока |
(187…253)В |
|
Номинальное выходное напряжение, В |
1500 |
|
Диапазон выходного напряжения, В |
1…1500 |
|
Номинальный выходной ток, А |
7,5 |
|
Диапазон выходного тока, А |
0…7,5 |
|
Вид охлаждения |
принудительное |
|
Конструктивная мощность, Вт |
9000 |
|
Коэффициент мощности при номинальном напряжении сети и токе нагрузки (0,5÷1,0) Iном, не менее |
0,94 |
|
Коэффициент полезного действия при номинальном напряжении сети и токе нагрузки (0,5÷1,0) Iном, не менее |
0,9 |
|
Электрическое сопротивление изоляции входных и выходных цепей относительно корпуса ИПС, не менее, МОм |
- в нормальных климатических условиях – 20 - при влажности 95% и температуре 30 ºС – 1 |
|
Гарантийный срок, мес |
36 |
|
Срок службы, лет |
20 |
Защиты
Нагрузка
- от недопустимого отклонения напряжения на выходе ИПС
БПС
- двухпороговая защита от перегрева преобразователя с программируемыми значениями порогов срабатывания
- быстродействующая токовая защита от короткого замыкания на выходе
- защита от токовых перегрузок БПС (при перегрузке переход в режим ограничения тока)
Физические характеристики
|
Диапазон рабочей температуры, ºС |
от +5 до +40 |
|
Диапазон температуры хранения, ºС |
от -30 до +50 |
|
Относительная влажность, не более, % |
80 |
|
Исполнение |
напольное |
|
Габаритные размеры (ШхГхВ), не более, мм |
346 x 475 x 266 |
|
Масса, не более кг |
17 |
Комплект поставки
—
-
Корзина ИПС (количество зависит от номинальной мощности ИПС)
-
Модуль БПС (количество зависит от номинальной мощности ИПС)
-
Паспорт
-
Руководство по эксплуатации
Ширина, мм
—
400
Высота, мм
—
680
Основные тех. характеристики
|
Диапазон входного напряжения и частоты трехфазной пятипроводной сети переменного тока |
(187…253)В |
|
Номинальное выходное напряжение, В |
1500 |
|
Диапазон выходного напряжения, В |
1…1500 |
|
Номинальный выходной ток, А |
7,5 |
|
Диапазон выходного тока, А |
0…7,5 |
|
Вид охлаждения |
принудительное |
|
Конструктивная мощность, Вт |
9000 |
|
Коэффициент мощности при номинальном напряжении сети и токе нагрузки (0,5÷1,0) Iном, не менее |
0,94 |
|
Коэффициент полезного действия при номинальном напряжении сети и токе нагрузки (0,5÷1,0) Iном, не менее |
0,9 |
|
Электрическое сопротивление изоляции входных и выходных цепей относительно корпуса ИПС, не менее, МОм |
- в нормальных климатических условиях – 20 - при влажности 95% и температуре 30 ºС – 1 |
|
Гарантийный срок, мес |
36 |
|
Срок службы, лет |
20 |
Защиты
Нагрузка
- от недопустимого отклонения напряжения на выходе ИПС
БПС
- двухпороговая защита от перегрева преобразователя с программируемыми значениями порогов срабатывания
- быстродействующая токовая защита от короткого замыкания на выходе
- защита от токовых перегрузок БПС (при перегрузке переход в режим ограничения тока)
Физические характеристики
|
Диапазон рабочей температуры, ºС |
от +5 до +40 |
|
Диапазон температуры хранения, ºС |
от -30 до +50 |
|
Относительная влажность, не более, % |
80 |
|
Исполнение |
напольное |
|
Габаритные размеры (ШхГхВ), не более, мм |
346 x 475 x 266 |
|
Масса, не более кг |
17 |
ИПС 9000-380/1500В-7,5А-R представляет собой источник постоянного стабилизированного напряжения постоянного тока с заданным выходным напряжением и ограничением по максимальному току, либо источник постоянного тока с заданным током с ограничением по максимальному напряжению.
Питание ИПС осуществляется от трехфазной пятипроводной сети переменного тока с фазным напряжением (187…253)В при частоте 50 ±2 Гц.
В ИПС используются УКУ 207.14, в комплекте с которым источник питания может использоваться для заряда и поддержания кислотных аккумуляторных батарей. Также особенностью совместной работы УКУ с ИПС является функция отключения процесса по выданным в нагрузку ампер-часам и по снижению выходного тока ниже уставки.
Модульная структура ИПС позволяет гарантировать "горячий" резерв и "горячую" замену силовых модулей-выпрямителей. В данной модели есть возможность расширения мощности до 96 кВт за счет увеличения количества модулей.
ИПС имеет напольное исполнение. А благодаря принудительному охлаждению источник питания можно установить различных условиях эксплуатации, минимизируя риск перегрева и продлевая срок службы устройства. Важной особенностью системы охлаждения является долговечность вентиляторов, которые способны функционировать до 37500 часов, что значительно снижает затраты на обслуживание и увеличивает общую надежность системы.
Приобретайте ИПС 9000-380/1500В-7,5А-R у производителя через наших представителей. Наши инженеры, обладающие свыше 20 лет опыта в работе с бесперебойными источниками питания, готовы предоставить вам консультацию. Мы предоставляем услуги по всей России, в таких городах, как Москва, Санкт-Петербург, Новосибирск, Екатеринбург, Казань, Владивосток, Краснодар, Самара, Омск и других.
Продукция ФОРПОСТ, доступная через НТЦ СГЭП, является аналогом таких брендов, как Eltek, CE+T (TSI Bravo), Штиль, HVR.
Свяжитесь с нашими опытными инженерами и специалистами для подбора оборудования ФОРПОСТ уже сейчас.
Другие модульные ИПС с выходным напряжением 1500В:
