Конвертор DC(AC)/DC-6000-220/48В-120А-2/3-3U-23
Серийное производство
Основные характеристики
- Входное напряжение питания - АС (220В) или DC (220В)
- Выходное напряжение - DC 48В
- Ток нагрузки - 120А
- Мощность нагрузки - 6000Вт
- Управление и контроль - УКУ 207.11, УКУ 207.13
- Мониторинг - RS485(ModBUS RTU), LAN(ModBUS TCP), LAN(SNMP)
- Выходной развязывающий диод - нет
- Количество БПС - 2 шт.
- Исполнение - 19"
- Габариты (ШхГхВ) - 483х570х133 (3U)
- Масса - 22 кг
Артикул:
15-5344202
Модульный конвертор DC(AC)/DC 6000-220/48В-120А-2/3-3U-23
Предназначен для обеспечения радиоэлектронной аппаратуры постоянным стабилизированным напряжением 48В.
Имеет универсальный вход DC(AC) 220В, что позволяет использовать в качестве источника питания как сеть АС 220В, так и ввод DC 220В.
DC(AC)/DC имеет принудительный тип воздушного охлаждения.
Может работать с реле контроля изоляции и LVBD (не входят в комплектацию - заказываются отдельно).
Предназначен для обеспечения радиоэлектронной аппаратуры постоянным стабилизированным напряжением 48В.
Имеет универсальный вход DC(AC) 220В, что позволяет использовать в качестве источника питания как сеть АС 220В, так и ввод DC 220В.
DC(AC)/DC имеет принудительный тип воздушного охлаждения.
Может работать с реле контроля изоляции и LVBD (не входят в комплектацию - заказываются отдельно).
Гарантия: 36 месяцев
1
Добавить в спецификацию
Характеристики
Реквизиты
—
Конверторы на базе модулей БПС3000-220/48В-60А-14, Товар
Характеристики1
—
|
Параметр |
|
|
Номинальное выходное напряжение постоянного тока, В |
48В |
|
Номинальный (максимальный) выходной ток, А |
120 |
|
Диапазон регулирования выходного напряжения, В |
(44 ÷ 58)В |
|
Номинальный выходной ток, А (NБПС х IБПС) |
120 |
|
Пульсации выходного напряжения от пика до пика, не более, мВ |
100 |
|
Максимальный потребляемый ток, не более, А |
46,6 |
|
Максимальная потребляемая мощность, не более, ВА |
8200 |
|
Коэффициент мощности, не менее |
0,99 |
|
Коэффициент полезного действия при Iнагр = (0,5÷1,0)Iном, не менее |
0,85 |
|
Диапазон рабочей температуры, ºС |
+5 ÷ +40 |
|
Диапазон температуры хранения, ºС |
-50 ÷ +50 |
|
Относительная влажность, не более, % |
95 |
|
Эл. Сопр. Изоляции вх. И вых. Цепей относительно корпуса |
- в нормальных климатических условиях, не менее, МОм 20 - при влажности 95% и температуре +30°С, не менее, МОм 1 |
|
Габаритные размеры (ШхГхВ), мм |
483 х 500 х 133 |
|
Масса, не более, кг |
22 |
|
Параметр |
|
|
Номинальное выходное напряжение постоянного тока, В |
48В |
|
Номинальный (максимальный) выходной ток, А |
120 |
|
Диапазон регулирования выходного напряжения, В |
(44 ÷ 58)В |
|
Номинальный выходной ток, А (NБПС х IБПС) |
120 |
|
Пульсации выходного напряжения от пика до пика, не более, мВ |
100 |
|
Максимальный потребляемый ток, не более, А |
46,6 |
|
Максимальная потребляемая мощность, не более, ВА |
8200 |
|
Коэффициент мощности, не менее |
0,99 |
|
Коэффициент полезного действия при Iнагр = (0,5÷1,0)Iном, не менее |
0,85 |
|
Диапазон рабочей температуры, ºС |
+5 ÷ +40 |
|
Диапазон температуры хранения, ºС |
-50 ÷ +50 |
|
Относительная влажность, не более, % |
95 |
|
Эл. Сопр. Изоляции вх. И вых. Цепей относительно корпуса |
- в нормальных климатических условиях, не менее, МОм 20 - при влажности 95% и температуре +30°С, не менее, МОм 1 |
|
Габаритные размеры (ШхГхВ), мм |
483 х 500 х 133 |
|
Масса, не более, кг |
22 |

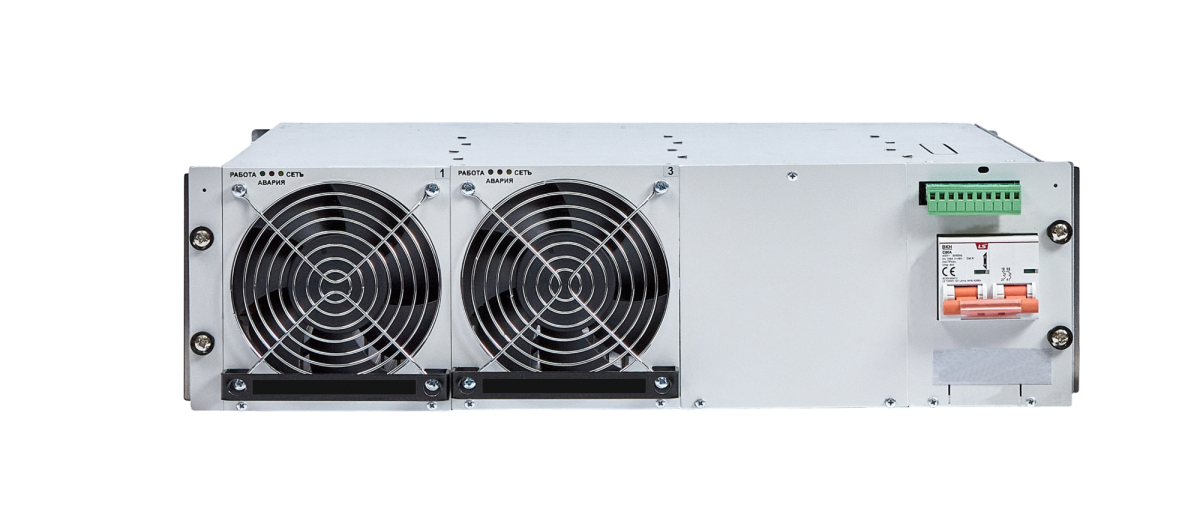

Конвертор выполнен в базовом конструктивном исполнении 19’’ высотой 3U. Вентилятор, который используется для охлаждения системы, интегрирован в модуль-конвертор. Это позволяет эффективно распределять и отводить тепло, генерируемое модулем-конвертором, и предотвращать перегрев. Управление вентилятором осуществляется сигналом, поступающим с контроллера управления конвертором (УКУ). Конверторы используют модульную структуру, что позволяет обеспечивать возможность быстрой замены и резервирования силовых модулей-конверторов. Это также способствует созданию эффективных систем электропитания большой мощности.
Другие линейки конверторов в 14 форм-факторе:
- Конверторы на базе модулей БПС3000-220/24В-100А-14
- Конверторы на базе модулей БПС3000-220/110В-30А-14
- Конверторы на базе модулей БПС3000-220/220В-15А-14
Купить конвертор 48В можно обратившись к менеджерам нашей компании.
Руководство по эксплуатации
ЗВУ DC(AC)-DC на базе БПС-3000-220-48В-60А-23 (19'' 3U 0-3) (05.09.25) 10.84 MBТехнические условия
ТУ 004 ИПС_2020 (изм 2024.) 4.64 MB
