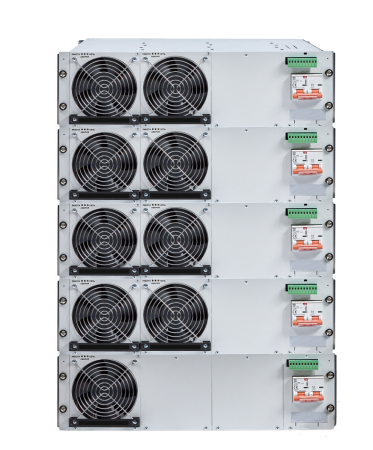

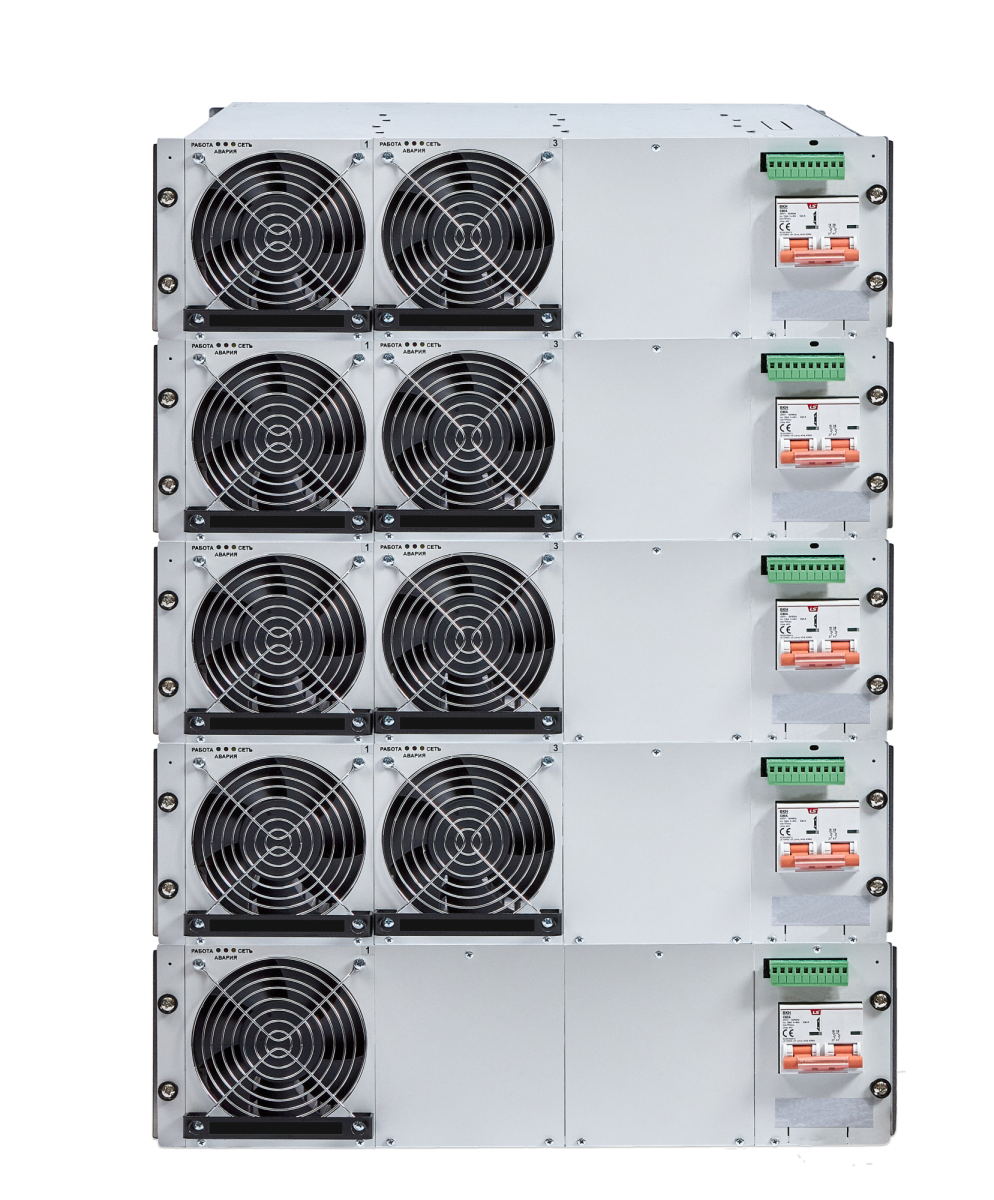

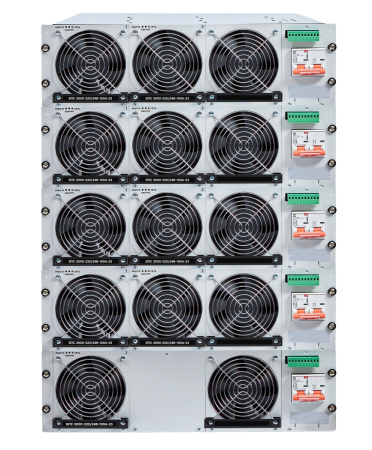

DC(AC)/DC 27000-220/24В-900А-9/10-15U-D-23

Основные характеристики
- Входное напряжение питания - АС (220В) или DC (220В)
- Выходное напряжение пост. тока - 24В
- Ток нагрузки - 900А
- Мощность нагрузки - 27000Вт
- Управление и контроль - УКУ 207.11, УКУ 207.13
- Мониторинг - RS485(ModBUS RTU), LAN(ModBUS TCP), LAN(SNMP)
- Выходной развязывающий диод - да
- Количество БПС - 9 шт.
- Исполнение - 19"
- Габариты (ШхГхВ) - 483х570х665 (15U)
- Масса - 90 кг
Предназначен для обеспечения радиоэлектронной аппаратуры постоянным стабилизированным напряжением 24В.
Имеет универсальный вход DC(AC) 220В, что позволяет использовать в качестве источника питания как сеть АС 220В, так и ввод DC 220В.
DC(AC)/DC имеет принудительный тип воздушного охлаждения.
Может работать с реле контроля изоляции и LVBD (не входят в комплектацию - заказываются отдельно).
Отправить прайс-лист в Telegram
Параметр |
|
Номинальное выходное напряжение постоянного тока, В |
24В |
Номинальный (максимальный) выходной ток, А |
900 |
Диапазон регулирования выходного напряжения, В |
(20 ÷ 29)В |
Номинальный выходной ток, А (NБПС х IБПС) |
900 |
Пульсации выходного напряжения от пика до пика, не более, мВ |
50 |
Максимальный потребляемый ток, не более, А |
173,7 |
Максимальная потребляемая мощность, не более, ВА |
30600 |
Коэффициент мощности, не менее |
0,99 |
Коэффициент полезного действия при Iнагр = (0,5÷1,0)Iном, не менее |
0,85 |
Диапазон рабочей температуры, ºС |
+5 ÷ +40 |
Диапазон температуры хранения, ºС |
-50 ÷ +50 |
Относительная влажность, не более, % |
95 |
Эл. Сопр. Изоляции вх. И вых. Цепей относительно корпуса |
- в нормальных климатических условиях, не менее, МОм 20 - при влажности 95% и температуре +30°С, не менее, МОм 1 |
Конвертор выполнен в базовом конструктивном исполнении 19’’ высотой 3U. Вентилятор, который используется для охлаждения системы, интегрирован в модуль-конвертор. Это позволяет эффективно распределять и отводить тепло, генерируемое модулем-конвертором, и предотвращать перегрев. Управление вентилятором осуществляется сигналом, поступающим с контроллера управления конвертором (УКУ). Конверторы используют модульную структуру, что позволяет обеспечивать возможность быстрой замены и резервирования силовых модулей-конверторов. Это также способствует созданию эффективных систем электропитания большой мощности.
