Конвертор DC(AC)/DC-90000-220/220В-450А-30/30-30U-23

Серийное производство

Основные характеристики

Входное напряжение питания - АС (220В) или DC (220В)
Выходное напряжение - DC 220В
Ток нагрузки - 450А
Мощность нагрузки - 90000Вт
Управление и контроль - УКУ 207.11, УКУ 207.13
Мониторинг - RS485(ModBUS RTU), LAN(ModBUS TCP), LAN(SNMP)
Выходной развязывающий диод - нет
Количество БПС - 30 шт.
Исполнение - 19"
Габариты (ШхГхВ) - 483х510х1330 (30U)
Масса - 300 кг

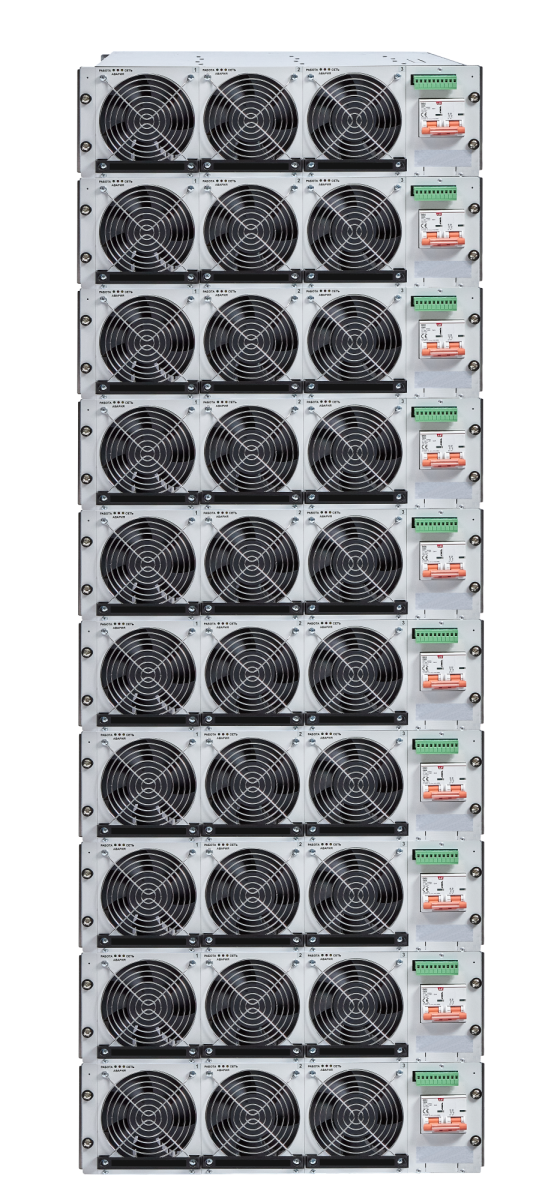

Модульный конвертор DC(AC)/DC 90000-220/220В-450А-30/30-30U-23

Предназначен для обеспечения радиоэлектронной аппаратуры постоянным стабилизированным напряжением 220В.

Имеет универсальный вход DC(AC) 220В, что позволяет использовать в качестве источника питания как сеть АС 220В, так и ввод DC 220В.

DC(AC)/DC имеет принудительный тип воздушного охлаждения.

Может работать с реле контроля изоляции (РКИ) и LVBD (не входят в стандартную комплектацию - заказываются отдельной позицией).

Гарантия: 36 месяцев

Добавить в спецификацию

Запросить цену

Характеристики

Характеристики1

—

Основные тех. характеристики

Номинальное входное напряжение, В	АС (220) или DC (220)
Номинальное выходное напряжение, В	DC 220
Число фаз	1
Количество выпрямителей	30
Диапазон входного напряжения, В	АС 220(230) ± 15% или DC (176 … 260)
Диапазон выходного напряжения, В	(187 ... 256)В – штатный диапазон (187 ... 286)В – повышенный диапазон (доступен только в режимах уравн. или форм. заряд)
Номинальный выходной ток, А	450
Вид охлаждения	принудительное
Интерфейсы мониторинга	RS-485 (Modbus), Ethernet (SNMP), "сухие" контакты
Максимальный потребляемый фазный ток, не более, А	726
Максимальная потребляемая мощность, не более, ВА	128100
Возможность параллельной работы	нет
Пульсации выходного напряжения (от пика до пика), мВ	1000
Коэффициент полезного действия при Iнагр = (0,5÷1,0)Iном, не менее	0,9
Коэффициент мощности, не менее	0,99
Сопротивление изоляции между входом и корпусом, МОм	в нормальных климатических условиях, не менее 20 при влажности 95% и температуре +30°С, не менее 1
Гарантийный срок, мес	36
Срок службы, лет	20

Защиты

Защита от перегрузки	да
Уставка защиты от перегрузки БПС-3000-220/220В-15А-23 (ток ограничения), А	15,5 ± 1%
Защита от короткого замыкания на выходе	да
Защита от недопустимого снижения или пропадания фазы сетевого напряжения	да
Защита от перегрева	да

Физические характеристики

Диапазон температуры окружающей среды, °С	+5 ... +40
Диапазон температуры окружающей среды при транспортировке и хранении, °С	-50 ... +50
Относительная влажность воздуха, %	95
Форм-фактор	23
Исполнение	19’’
Габаритные размеры (ШхГхВ), мм	483 х 510 х 1330 (30U)
Масса, не более кг	300

Комплект поставки

—

Корзина ИПС (количество зависит от номинальной мощности)
Модуль БПС (количество зависит от номинальной мощности)
Модуль измерения тока АКБ
Устройство контроля и управления
Датчик температуры АКБ, Шлейф УКУ (14+10 pin), Шлейф CAN (10 pin)
Паспорт
Руководство по эксплуатации
