Агрегаты бесперебойного питания
Основные характеристики
- Входное напряжение: 3х400 В / 1х230 В
- Выходное напряжение: 3х400 В / 1х230 В
- Мощность: от 10 кВА до 500 кВА
-
- Подробный расчёт конфигурации и коммерческое предложение — по запросу.
- Если Вы не нашли нужных опций, укажите их в примечании опросного листа.

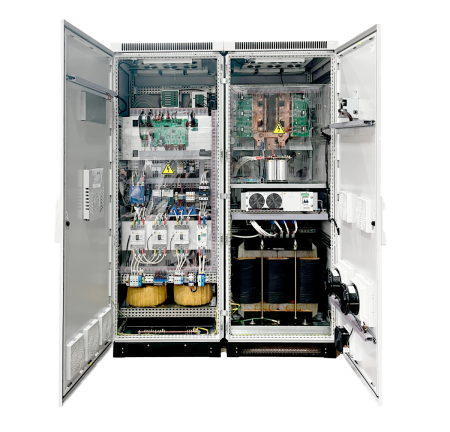

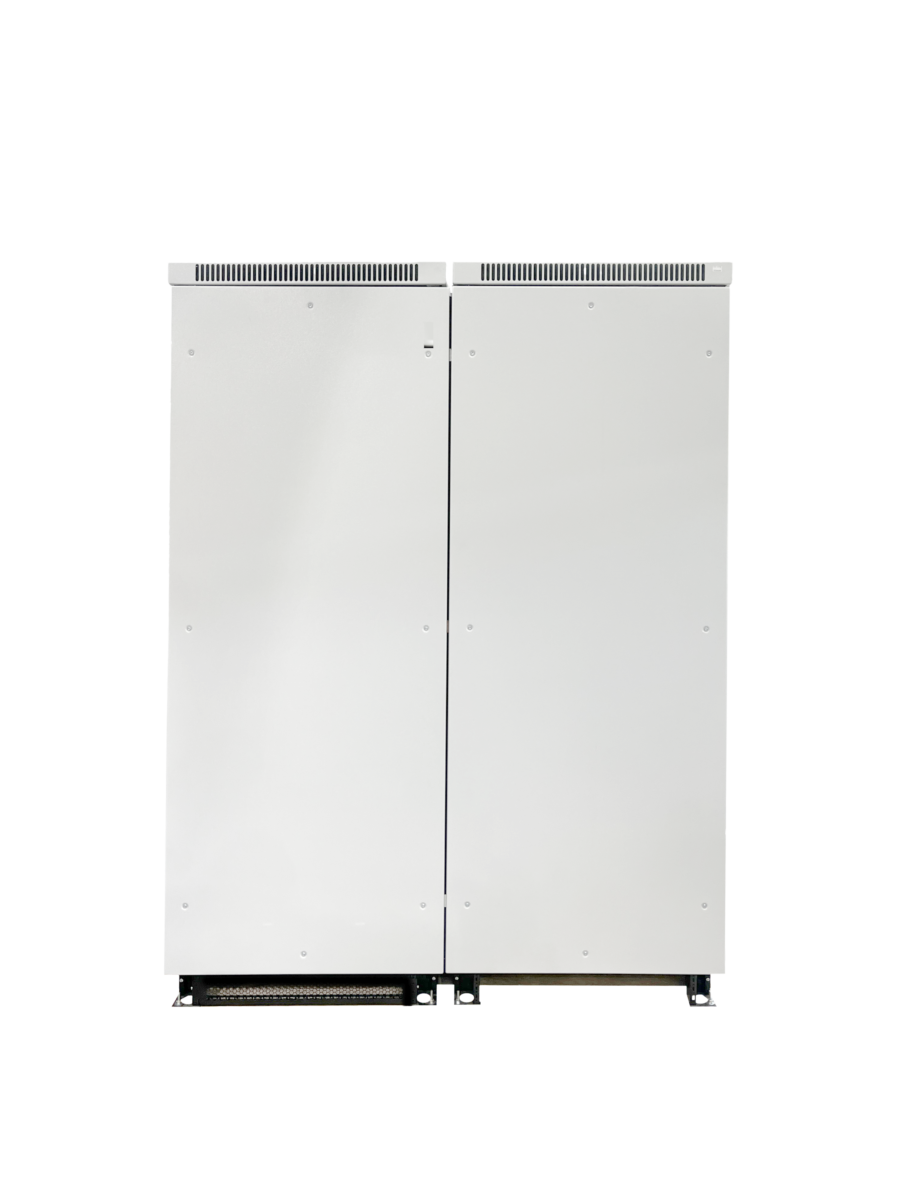

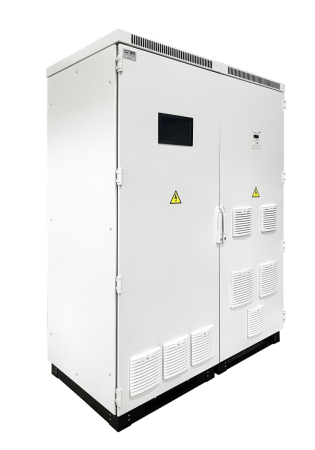

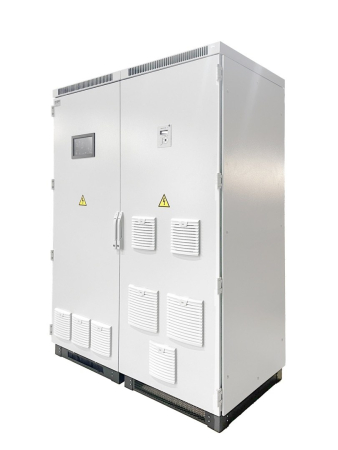

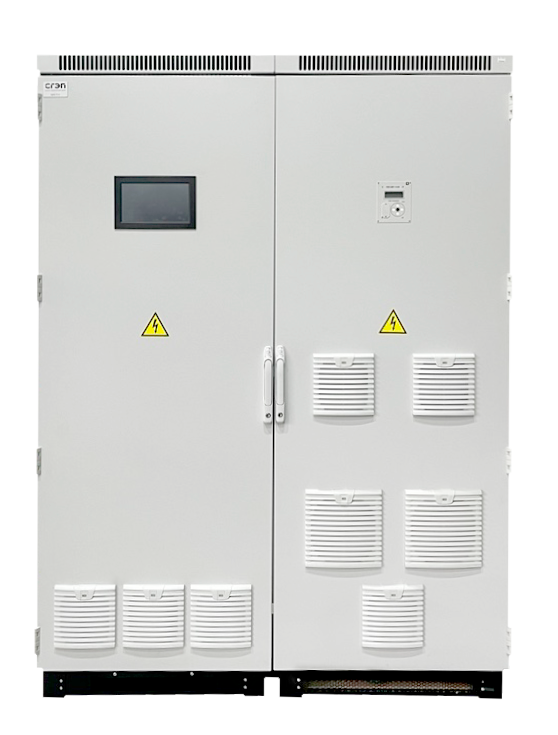

Агрегаты бесперебойного питания (АБП) серии СГЭП
Промышленные системы электропитания трансформаторного типа, созданные специально для объектов с повышенными требованиями к надежности, долговечности и стабильности работы оборудования.
Агрегаты обеспечивают бесперебойное питание в тяжелых условиях эксплуатации и гарантируют долгий срок службы.
Промышленные системы электропитания трансформаторного типа, созданные специально для объектов с повышенными требованиями к надежности, долговечности и стабильности работы оборудования.
Агрегаты обеспечивают бесперебойное питание в тяжелых условиях эксплуатации и гарантируют долгий срок службы.
Запросить цену
Характеристики
Характеристики1
—
Вход СГЭП
|
Номинальное входное напряжение, кол-во фаз х В |
3х400 (380/415) / 1х230 / по запросу |
|
Допустимые отклонения входного напряжения, % |
± 15 / ± 20 |
|
Выпрямитель |
Тиристорный 6-пульсный / Тиристорный 12-пульсный / Активный |
Выход СГЭП
|
Мощность, кВА = кВт |
10 … 500 |
|
Коэффициент мощности нагрузки |
1 |
|
Номинальное выходное напряжение, кол-во фаз х В |
3х400 (380/415) / 1х230 / по запросу |
|
Номинальная частота выходного напряжения, Гц |
50 / 60 |
|
Максимальный крест-фактор нагрузки |
3:1 / по запросу |
|
Перегрузочная способность инвертора от номинального значения выходного тока |
до 110 % – длительно, до 125 % – 10 мин., до 150 % – 1 мин., / до 200 % – 30 сек., до 250 % – 10 сек. / по запросу |
|
Перегрузочная способность байпаса от номинального значения выходного тока |
до 110 % - длительно, до 125 % – 60 мин., до 150 % – 30 мин., / до 200 % – 10 мин., до 250 % – 1 мин. . / по запросу |
Гальваническая развязка
|
По выходу СГЭП |
Да, стандартно |
|
По входу СГЭП |
По запросу |
|
В байпасной линии |
По запросу |
Звено постоянного тока СГЭП и аккумуляторы
|
Напряжение звена постоянного тока, В |
400 / 220 / по запросу |
|
Размещение аккумуляторов |
В шкафах или на стеллажах |
|
Возможность питания от существующей АБ / ЩПТ |
По запросу |
Дополнительно
|
Установка быстродействующего АВР |
По запросу |
|
Время переключения БАВР |
до 20 мс |
|
Параллельная работа |
По запросу |
|
Резервирование N+N (2N) |
По запросу |
|
Наличие быстродействующего байпаса |
Да |
|
Наличие сервисного байпаса |
Да |
Интерфейсы и протоколы
|
Интерфейсы |
RS485, RS232, Ethernet, сухие контакты |
|
Протоколы |
Modbus RTU, Modbus TCP, SNMP, МЭК 61850, МЭК 60870-5-101/103/104 |
|
Средства индикации работы оборудования |
Сенсорная ЖК панель |
Конструкция
|
Обслуживание |
Одностороннее / Двустороннее |
|
Цветовое исполнение |
RAL 7035 / по запросу |
|
Подвод внешних кабелей |
Снизу / сверху |
|
Степень защиты по ГОСТ 14254-80 |
до IP54 |
|
Климатическое исполнение |
УХЛ 4 |
|
Сейсмостойкость |
До 9 баллов по MSK-64 |
|
Вентиляция |
принудительная |
Подробный расчёт конфигурации и коммерческое предложение — по запросу. Если Вы не нашли нужных опций, укажите их в примечании опросного листа.
Агрегаты бесперебойного питания (АБП) серии СГЭП — это промышленные системы электропитания трансформаторного типа, созданные специально для объектов с повышенными требованиями к надежности, долговечности и стабильности работы оборудования. Диапазон мощностей от 10 до 500 кВА позволяет применять агрегаты СГЭП на промышленных предприятиях, объектах энергетики, нефтегазового сектора и других отраслях, где требуется гарантированное питание критической нагрузки в любых режимах работы сети.

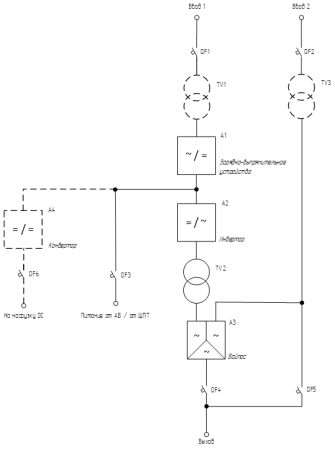

СГЭП штатно работает в On-Line режиме (двойного преобразования) от питающей сети переменного тока и формирует стабилизированное напряжение постоянного и/или переменного тока с требуемыми параметрами качества. При отсутствии напряжения питающей сети переменного тока продолжает работу от резервного источника питания постоянного тока (АБ или ЩПТ).
Трансформаторный АБП серии СГЭП проектируется под задачи конкретного объекта: с учётом нагрузки, требований по автономии, резервированию, условий эксплуатации и отраслевых нормативов.
Особенности:
- Гальваническая развязка на базе низкочастотных трансформаторов обеспечивает полную изоляцию сети от нагрузки
- Российское производство
- Устойчивость к работе в «мягкой» сети при просадках напряжения
- Высокая перегрузочная способность и стойкость к КЗ
- Гибкая конфигурация под требования проекта и задачи заказчика
- Работа с нелинейной, несимметричной, чувствительной и двигательной нагрузками
- Полная мощность = активная мощность системы
- Возможность питания и переменной и постоянной нагрузки
- Сенсорная панель оператора с индикацией параметров СГЭП и мнемосхемой
- Возможность запуска СГЭП от аккумуляторной батареи
- Совместимость с любыми типами аккумуляторов
- Степень защиты до IP54, сейсмостойкость до 9 баллов
- Быстрое и эффективное обслуживание и ремонт
- Срок службы оборудования — не менее 20 лет
Опции СГЭП:
- Гальваническая развязка по сетевому вводу СГЭП или в байпасной линии
- Питание звена постоянного тока от существующего ЩПТ
- Параллельная работа
- Резервирование N+N (2N)
- Возможность запуска СГЭП от аккумуляторной батареи при отсутствии внешнего питания
- Быстродействующий АВР с временем переключения до 20 мс
- Выбор полосы синхронизации выходной частоты
- Защита от глубокого разряда
- Контроль изоляции
- Дополнительное покрытие от воздействия агрессивной среды КУПОЛ
- Тест целостности аккумуляторной батареи
- Поэлементный контроль аккумуляторной батареи
- Протоколы Modbus RTU, Modbus TCP, SNMP, МЭК 61850, МЭК 60870-5-101/103/104
- Устройство управления и контроля вентиляторами
Подробный расчёт конфигурации и коммерческое предложение — по запросу. Если Вы не нашли нужных опций, укажите их в примечании опросного листа.
Вход СГЭП
|
Номинальное входное напряжение, кол-во фаз х В |
3х400 (380/415) / 1х230 / по запросу |
|
Допустимые отклонения входного напряжения, % |
± 15 / ± 20 |
|
Выпрямитель |
Тиристорный 6-пульсный / Тиристорный 12-пульсный / Активный |
Выход СГЭП
|
Мощность, кВА = кВт |
10 … 500 |
|
Коэффициент мощности нагрузки |
1 |
|
Номинальное выходное напряжение, кол-во фаз х В |
3х400 (380/415) / 1х230 / по запросу |
|
Номинальная частота выходного напряжения, Гц |
50 / 60 |
|
Максимальный крест-фактор нагрузки |
3:1 / по запросу |
|
Перегрузочная способность инвертора от номинального значения выходного тока |
до 110 % – длительно, до 125 % – 10 мин., до 150 % – 1 мин., / до 200 % – 30 сек., до 250 % – 10 сек. / по запросу |
|
Перегрузочная способность байпаса от номинального значения выходного тока |
до 110 % - длительно, до 125 % – 60 мин., до 150 % – 30 мин., / до 200 % – 10 мин., до 250 % – 1 мин. . / по запросу |
Гальваническая развязка
|
По выходу СГЭП |
Да, стандартно |
|
По входу СГЭП |
По запросу |
|
В байпасной линии |
По запросу |
Звено постоянного тока СГЭП и аккумуляторы
|
Напряжение звена постоянного тока, В |
400 / 220 / по запросу |
|
Размещение аккумуляторов |
В шкафах или на стеллажах |
|
Возможность питания от существующей АБ / ЩПТ |
По запросу |
Дополнительно
|
Установка быстродействующего АВР |
По запросу |
|
Время переключения БАВР |
до 20 мс |
|
Параллельная работа |
По запросу |
|
Резервирование N+N (2N) |
По запросу |
|
Наличие быстродействующего байпаса |
Да |
|
Наличие сервисного байпаса |
Да |
Интерфейсы и протоколы
|
Интерфейсы |
RS485, RS232, Ethernet, сухие контакты |
|
Протоколы |
Modbus RTU, Modbus TCP, SNMP, МЭК 61850, МЭК 60870-5-101/103/104 |
|
Средства индикации работы оборудования |
Сенсорная ЖК панель |
Конструкция
|
Обслуживание |
Одностороннее / Двустороннее |
|
Цветовое исполнение |
RAL 7035 / по запросу |
|
Подвод внешних кабелей |
Снизу / сверху |
|
Степень защиты по ГОСТ 14254-80 |
до IP54 |
|
Климатическое исполнение |
УХЛ 4 |
|
Сейсмостойкость |
До 9 баллов по MSK-64 |
|
Вентиляция |
принудительная |
Подробный расчёт конфигурации и коммерческое предложение — по запросу. Если Вы не нашли нужных опций, укажите их в примечании опросного листа.
