Внедрение системы гарантированного электропитания (СГЭП) для объектов нефтегазовой промышленности

На объектах нефтегазовой промышленности критически важно обеспечивать бесперебойное электропитание технологического оборудования, систем управления, аварийного освещения и других нагрузок. Для решения этой задачи была спроектирована и внедрена система гарантированного электропитания постоянного тока (СГЭП).

Цель проекта:

Обеспечить непрерывную подачу электроэнергии на ответственных потребителей, включая:

технологическое оборудование;
приводы высоковольтных выключателей;
системы аварийного освещения;
микропроцессорные защиты и управляющие устройства.

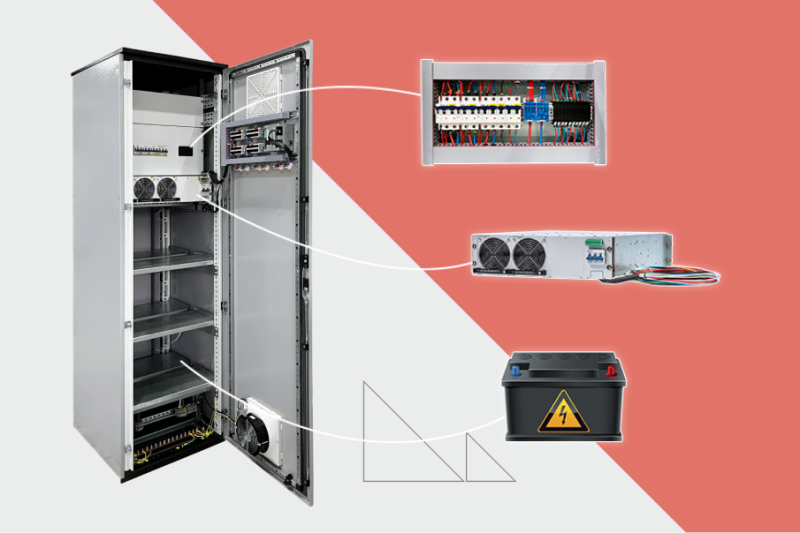

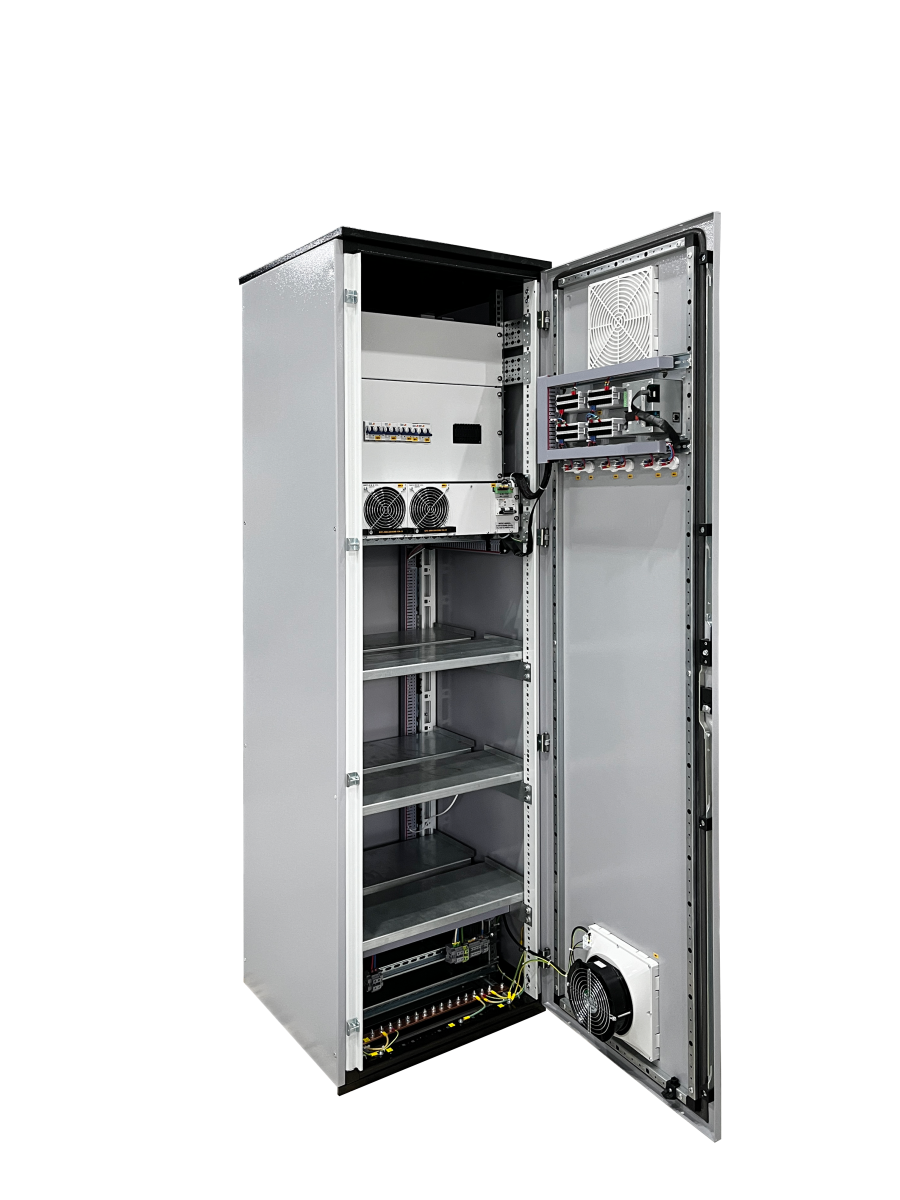

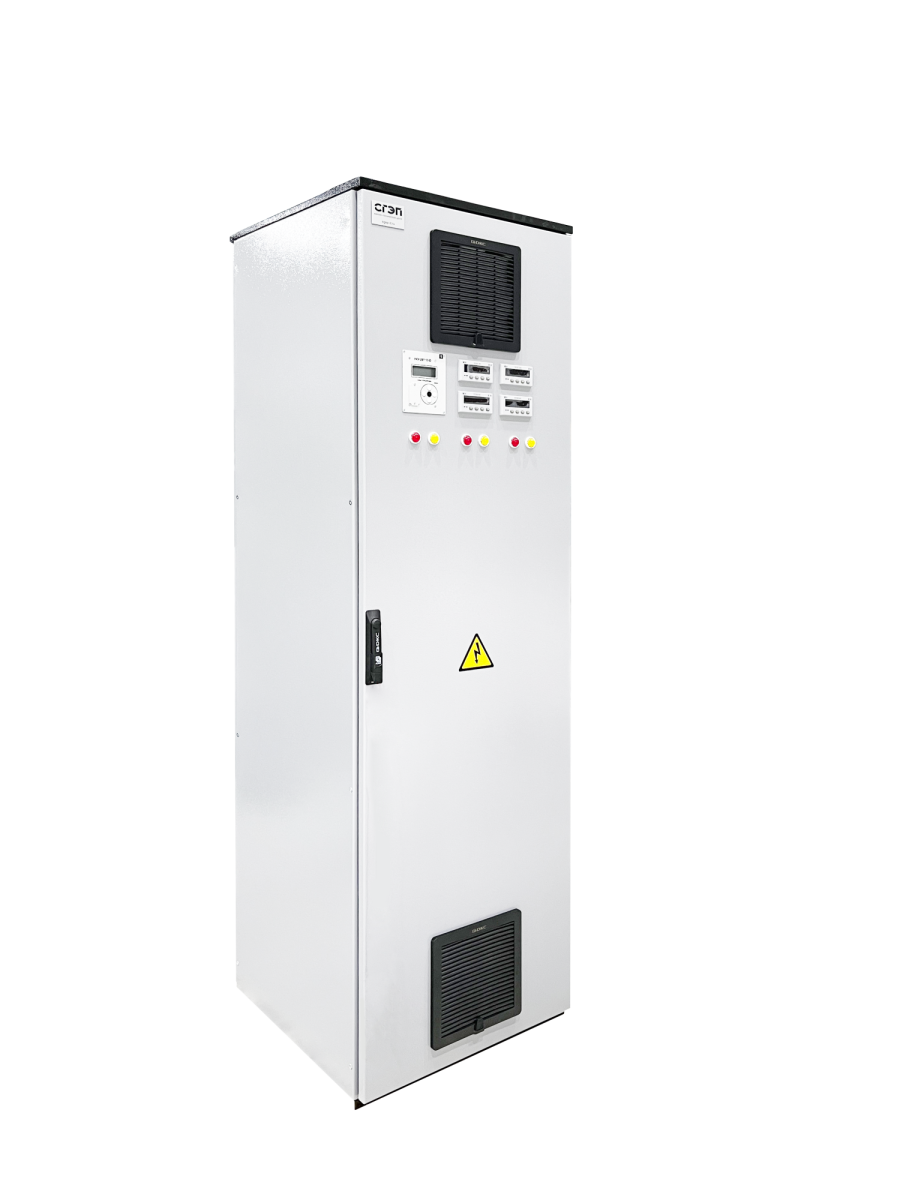

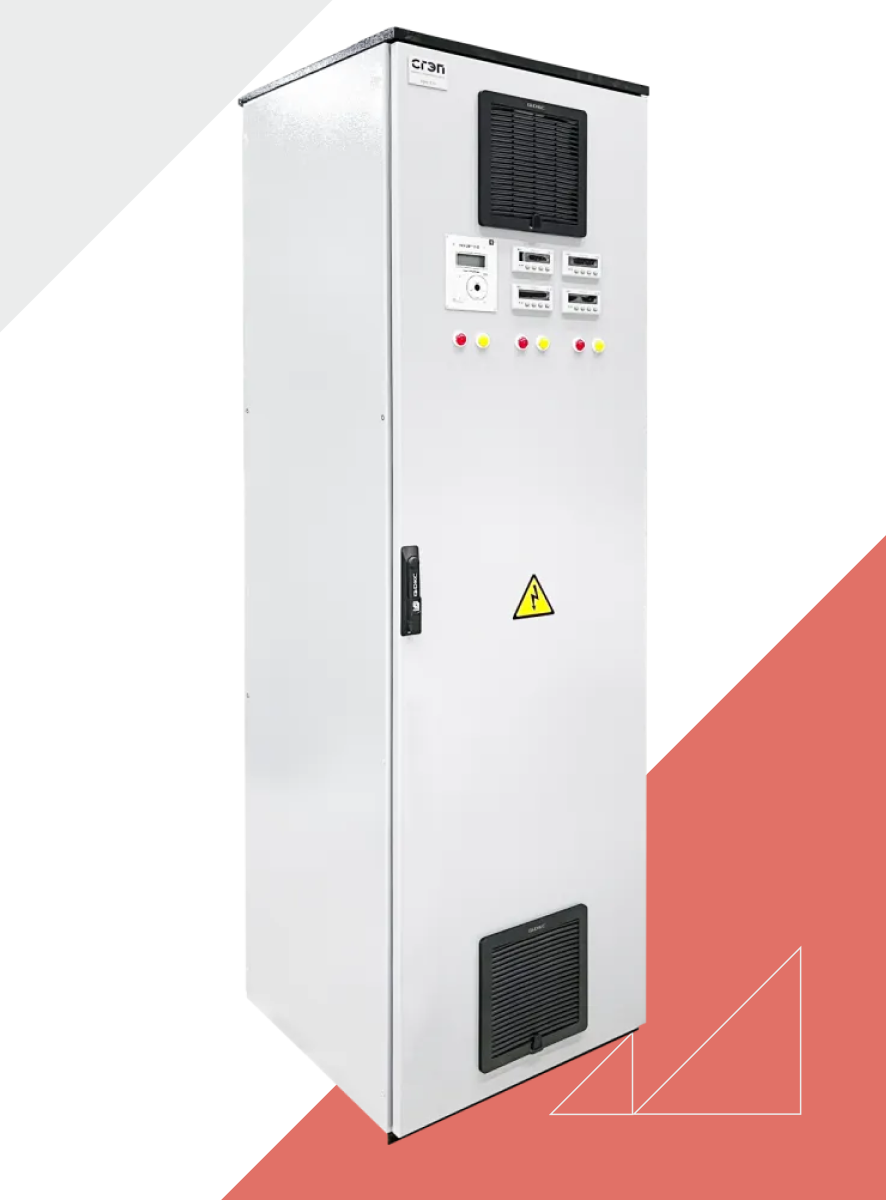

Система построена на базе шкафа с интеграцией всех необходимых узлов и приборов.

Компонент	Назначение

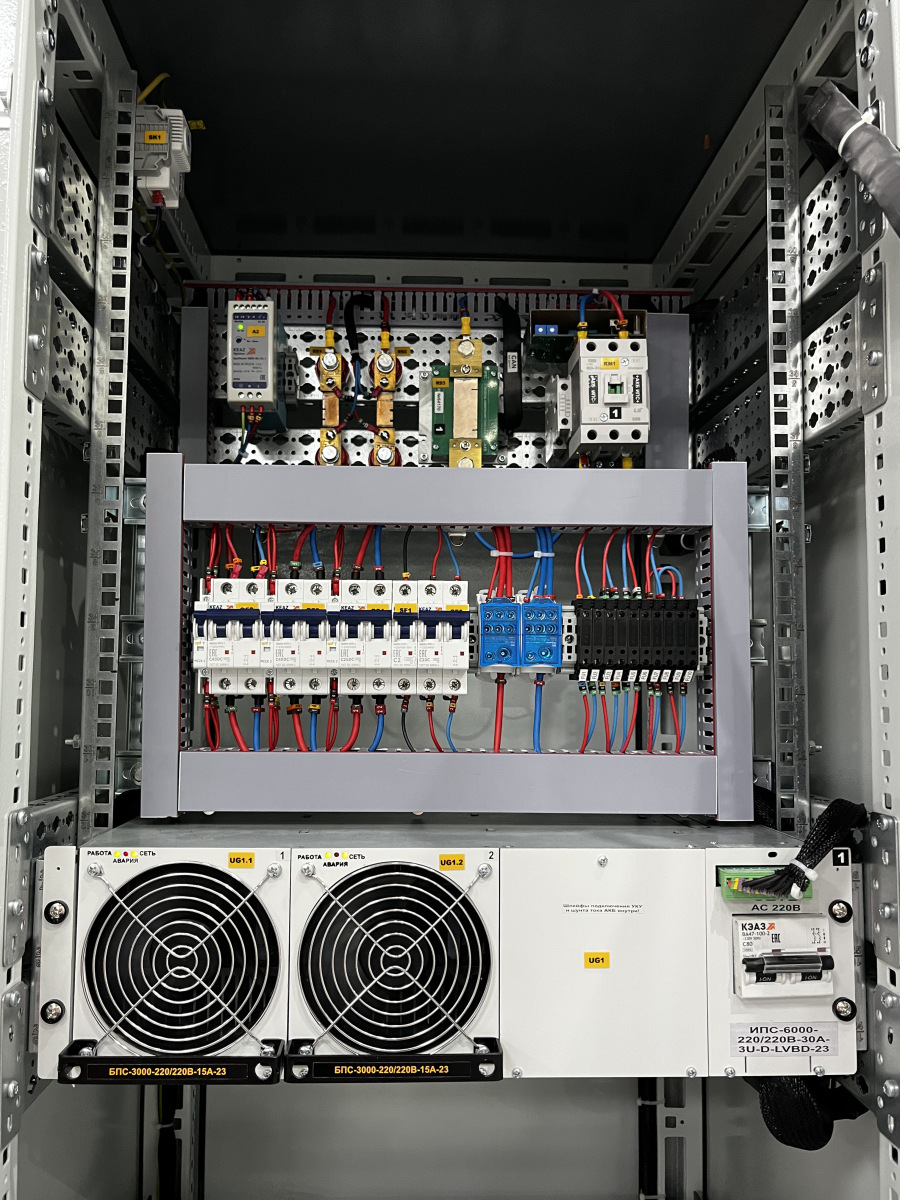

Зарядно-выпрямительное устройство ИПС-6000-220/220В-30А-3U-D-LVBD-23 TKI	Преобразует входное переменное напряжение в постоянное 220 В и обеспечивает заряд аккумуляторных батарей.
Вводно-распределительная группа	Ввод питания, защита цепей и распределение гарантированного напряжения по секциям.
Источники питания для собственных нужд	Обеспечение работы схем автоматики и управления.
Модуль измерения тока 100А	Контроль токов заряда и разряда аккумуляторной батареи.
Контактор LVBD-220В-30А	Защита от глубокого разряда АКБ, автоматическое отключение при достижении порогового напряжения.
Отсек для аккумуляторных батарей	Размещение герметичных свинцово-кислотных АКБ (17 элементов по 12В).
Лицевая панель	Отображение параметров и сигнализация состояния основных аппаратов.

Функциональные возможности:

Система питается от однофазной сети 220 В. После прохождения через защитные автоматы напряжение поступает на ЗВУ, которое формирует постоянное напряжение для потребителей и одновременно заряжает аккумуляторную батарею. В случае отключения сетевого питания, аккумуляторы автоматически берут нагрузку на себя.

Для защиты оборудования и батарей система контролирует токи заряда и разряда, ограничивает ток при необходимости и отключает АКБ при достижении критического уровня разряда. При перегреве включается принудительная вентиляция шкафа.

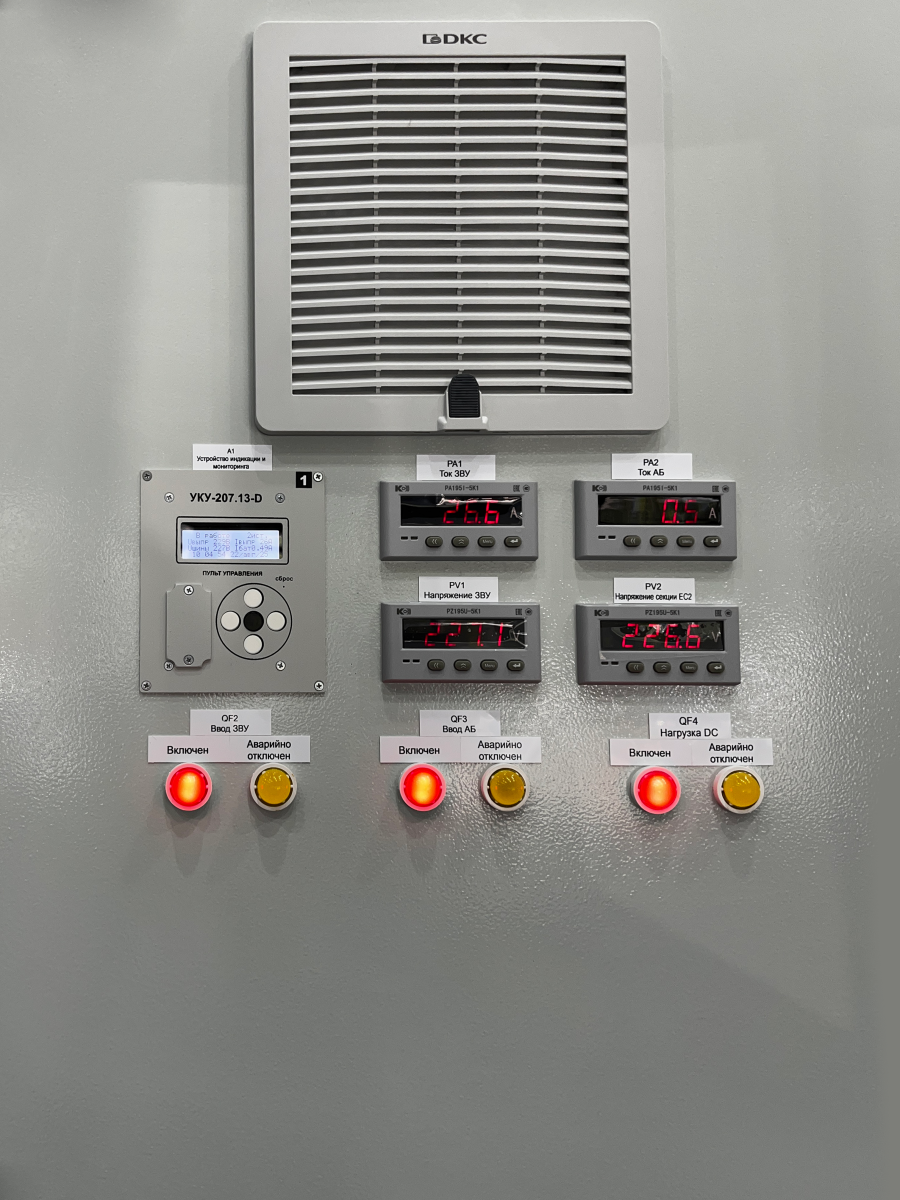

Панель управления отображает все основные параметры: токи заряда и разряда, напряжение на выходе ЗВУ, состояние батарей и напряжение на распределительных секциях. Световая сигнализация информирует персонал о положении основных защитных аппаратов, а беспотенциальные релейные выходы позволяют подключить систему к удалённому мониторингу объекта.

Особенности аккумуляторных батарей:

Аккумуляторные батареи представляют собой герметичные свинцово-кислотные АКБ из 17 элементов с общим напряжением системы 220 В. Их основное преимущество — отсутствие необходимости обслуживания. При заряде отсутствует газовыделение, поэтому нет необходимости в дополнительной вентиляции. Не требуется доливка электролита, что упрощает эксплуатацию. Благодаря компактности и герметичному исполнению батареи легко размещаются в шкафу. При этом к месту размещения не предъявляются требования по кислостойкости.

Результаты внедрения:

Непрерывное питание ответственных нагрузок даже при полном отключении внешней сети.
Упрощение эксплуатации благодаря необслуживаемым АКБ и автоматизированному контролю.
Интеграция в систему удаленного мониторинга для круглосуточного контроля состояния оборудования.

Внедрение системы гарантированного электропитания позволило обеспечить надежную защиту технологического процесса и повысить уровень промышленной безопасности объекта. СГЭП отвечает всем требованиям заказчика и обеспечивает соответствие современным стандартам эксплуатации нефтегазового оборудования.
