Система гарантированного электропитания на ПС 220 кВ Яшино, Марфино и Мещанская

Цель проекта от клиента ООО «Стройгарант»: организовать систему гарантированного электропитания СДТУ на ПС 220 кВ Яшино, ПС 220 кВ Марфино, ПС 220 кВ Мещанская для конечного заказчика - АО "ОЭК".

Для реализации проекта необходимо:

1. Заменить шкафные решения на базе оборудования «Ермак» и «Eaton».

2. Выполнить пуско-наладочные работы на объекте.

Решение:

Для достижения поставленной цели наши специалисты подобрали аналоги и произвели расчет готовых изделий:

1) Систему бесперебойного питания «Ермак» заменили на шкаф НКУ СГЭП-[380/220][48-2-180/220-20][0] на базе ФОРПОСТ, состоящего из:

• односекционного металлического конструктива шкафного исполнения;
• резервного источника питания от ЩПТ 220В;
• зарядно-выпрямительного устройства постоянным напряжением 48 В – ИПС 9000-380/48В-180А-3/3-3U – 1 шт;
• модульного конвертора DC/DC-9000-220/48В-180А-3/3-3U в составе УКУ-207.11-(20-70)- 1 шт с постоянным напряжением 48 В;
• модульной инверторной системы DC/AC-220/220В-20000ВА-3U 23 – 1 шт;
• панелей сборных шин и аппаратов защиты отходящих присоединений.

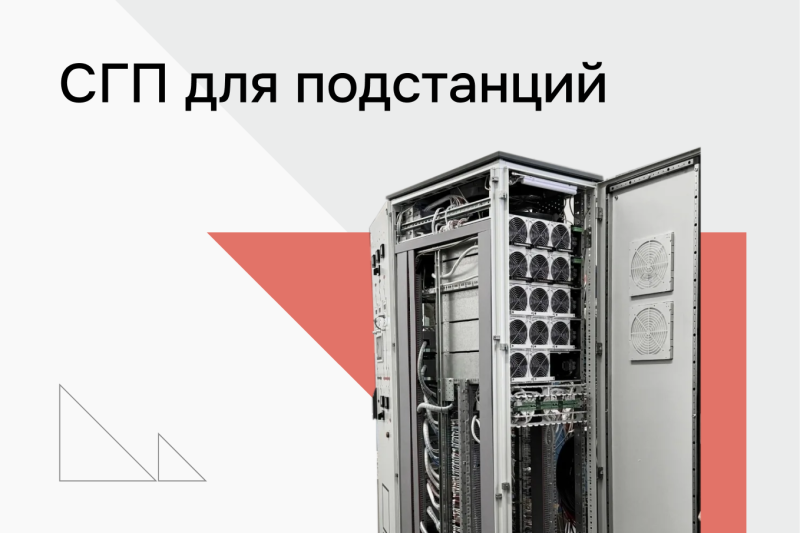

шкаф НКУ СГЭП-[380/220][48-2-180/220-20][0]

2) Аналогом системы гарантированного питания Eaton стала модульная система бесперебойного питания СГП725.M030A.02TT015.LIONW.NIP31 мощностью 30кВА/30кВт, в составе которой:

• мультифазный сенсорный дисплей на русском языке;
• разъемы для подключения внешних устройств: RS232, RS485, LAN сухие контакты, LAN, который управляет протоколом SNMP;
• панель подключения, верхний ввод;
• электронный и ручной сервисный байпасы;
• литиевая батарея CF480100U-Eth LFP (480В, 100Ач) размером ШхГхВ - 600х800х2000мм.

Также ИБП от нашей компании имеет функцию EPO (аварийного выключения питания).

Сложности решения:

Так как АО «ОЭК» впервые обратились в нашу компанию, они не знали возможности нашего оборудования. Для этого мы проводили продолжительные переговоры, экскурсии по заводу-производителю, организовывали тестирование на площадке АО «ОЭК», познакомили клиента с референсом и проявили свою экспертность как с технической стороны, так и со стороны сервиса.

В течение 2024-2025 года мы планируем тесно сотрудничать с АО «ОЭК», чтобы реализовать для них еще шесть подстанций.

А если и вам потребуется подобрать решение или оборудование по цене производителя, вы можете обратиться к нашим специалистам. Мы работаем по всей России, в том числе, в городах Москва, Санкт-Петербург, Новосибирск, Екатеринбург, Казань, Владивосток, Краснодар, Самара, Омск и других.

Приложение

• для ПС 220 кВ Марфино: Общий вид, принципиальная схема;
• для ПС 220 кВ Мещанская: Общий вид, принципиальная схема;
• для ПС 220 кВ Яшино: Общий вид, принципиальная схема.
