Источник элктропитания 29В для мобильного комплекса РЭБ

Проект был реализован для оборонной отрасли. Готовое решение интегрировано в системы радиоэлектронной борьбы (РЭБ) — направление, где отказ оборудования недопустим.

Блоки устанавливаются в машинах и работают в полевых условиях.

Задача

Электропитание комплексов радиоэлектронной борьбы (РЭБ) осуществляется от источника постоянного напряжения. Участок линии между источником и нагрузкой имеет большую протяженность, что приводит к падению напряжения на кабеле. В результате стандартное решение, обеспечивающее 24 В на стороне нагрузки, не позволяет достичь требуемых значений. В связи с этим необходимо обеспечить выходное напряжение в диапазоне 28–29 В при сохранении номинального тока 100 А.

Кроме того, требовалось изменить конструктив изделия ИПС:

• организовать крепеж нижней панели к основанию кузова;

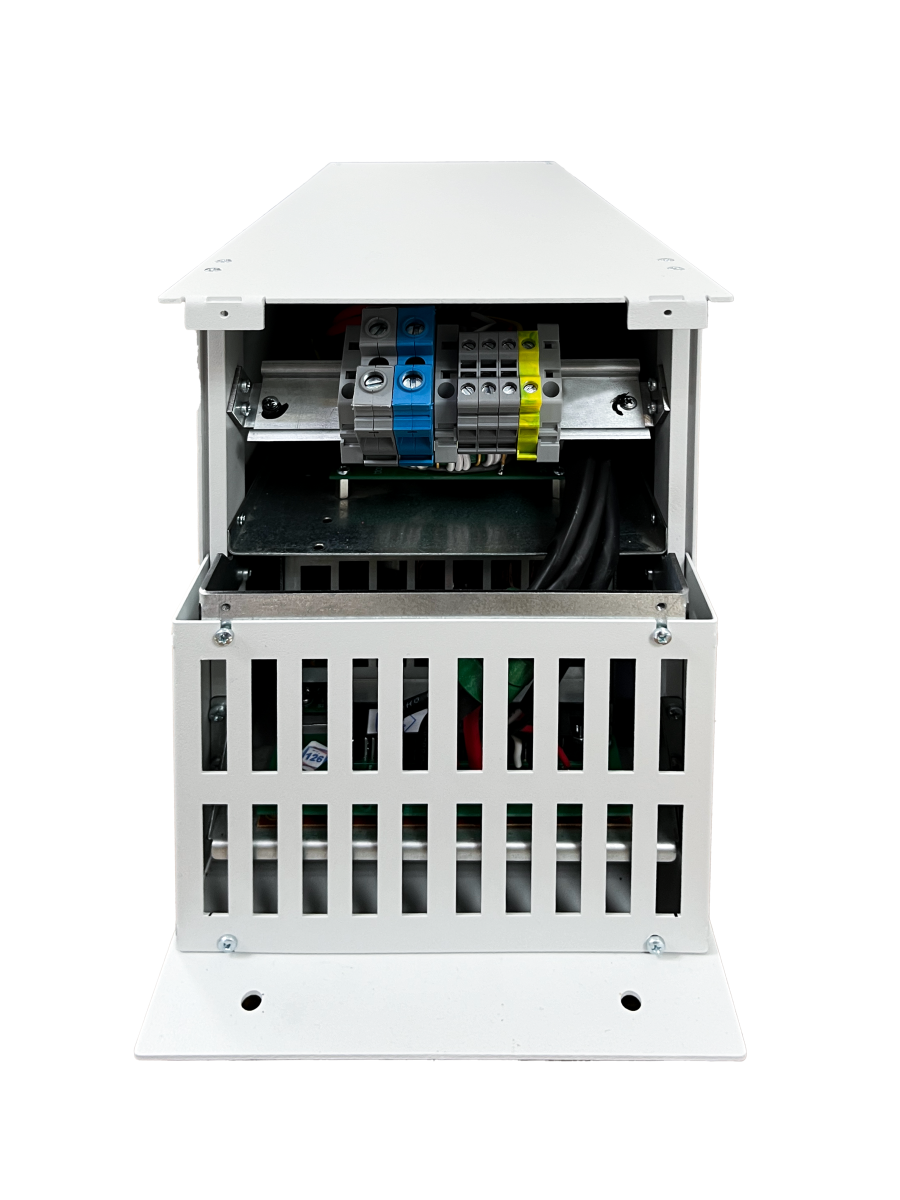

• обеспечить защиту места ввода силовых кабелей от повреждений;

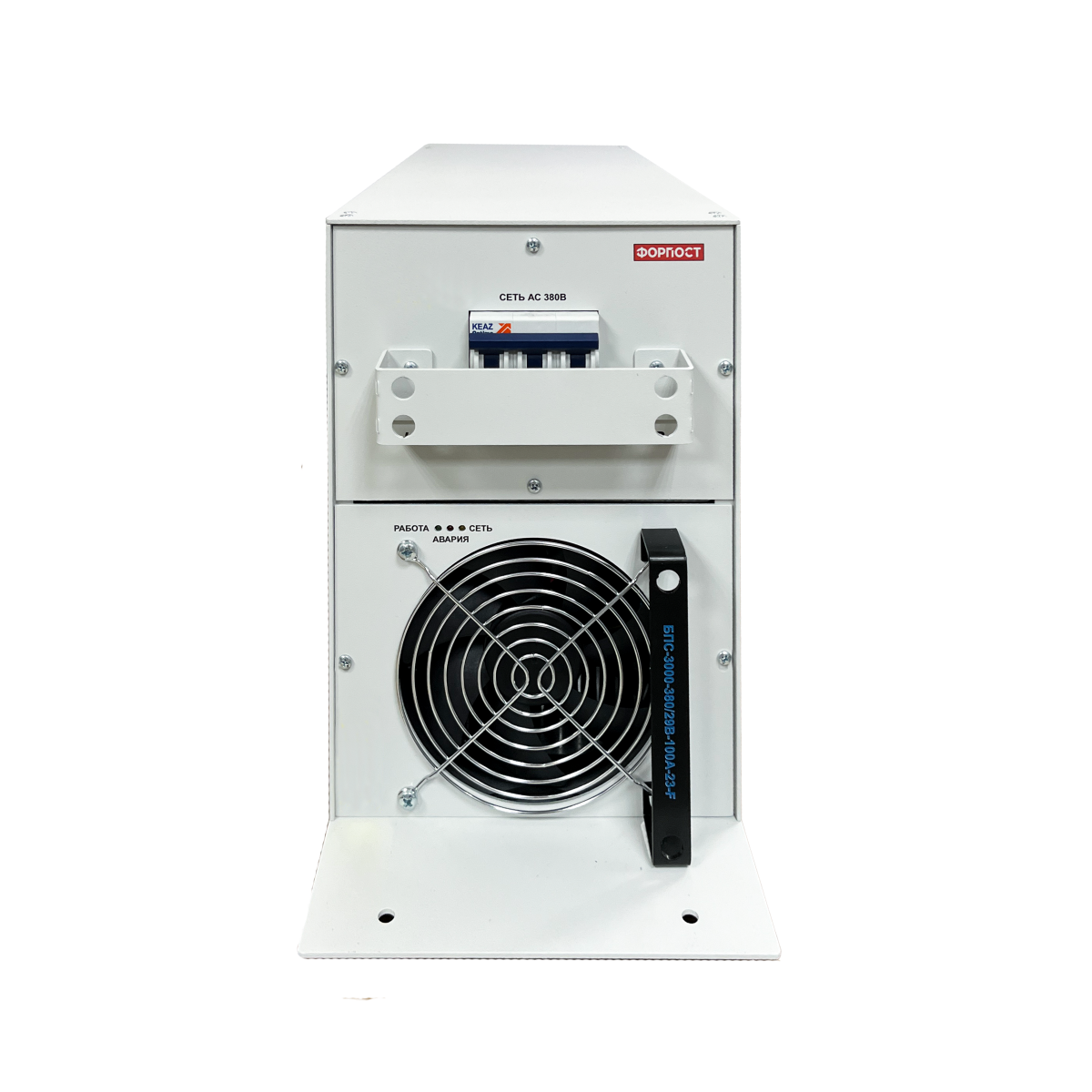

• установить механическую блокировку автомата включения от случайного нажатия;
• демонтировать ручки переноски, не используемые при стационарной установке

Решение

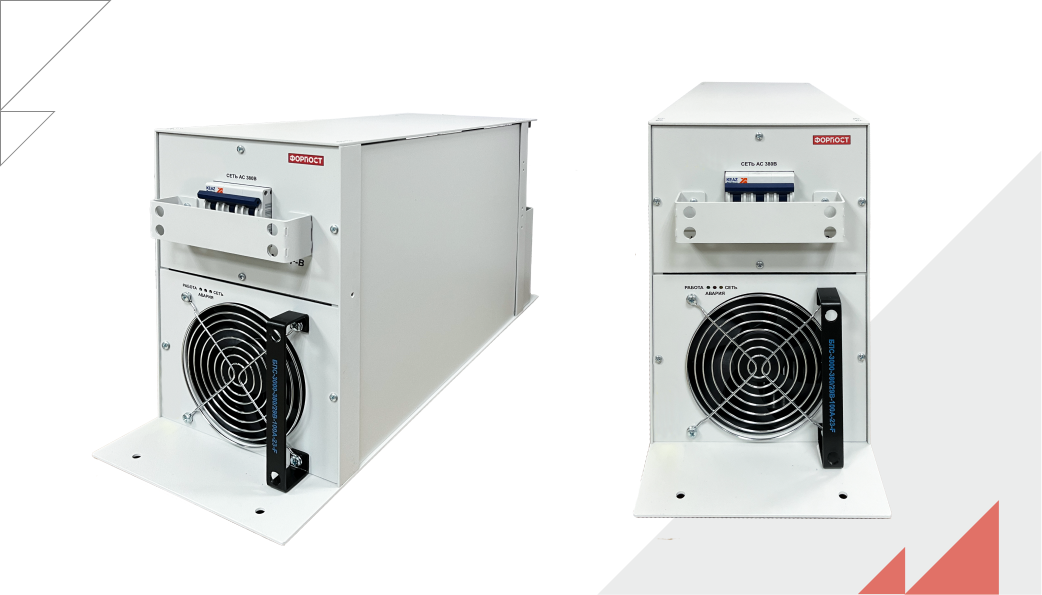

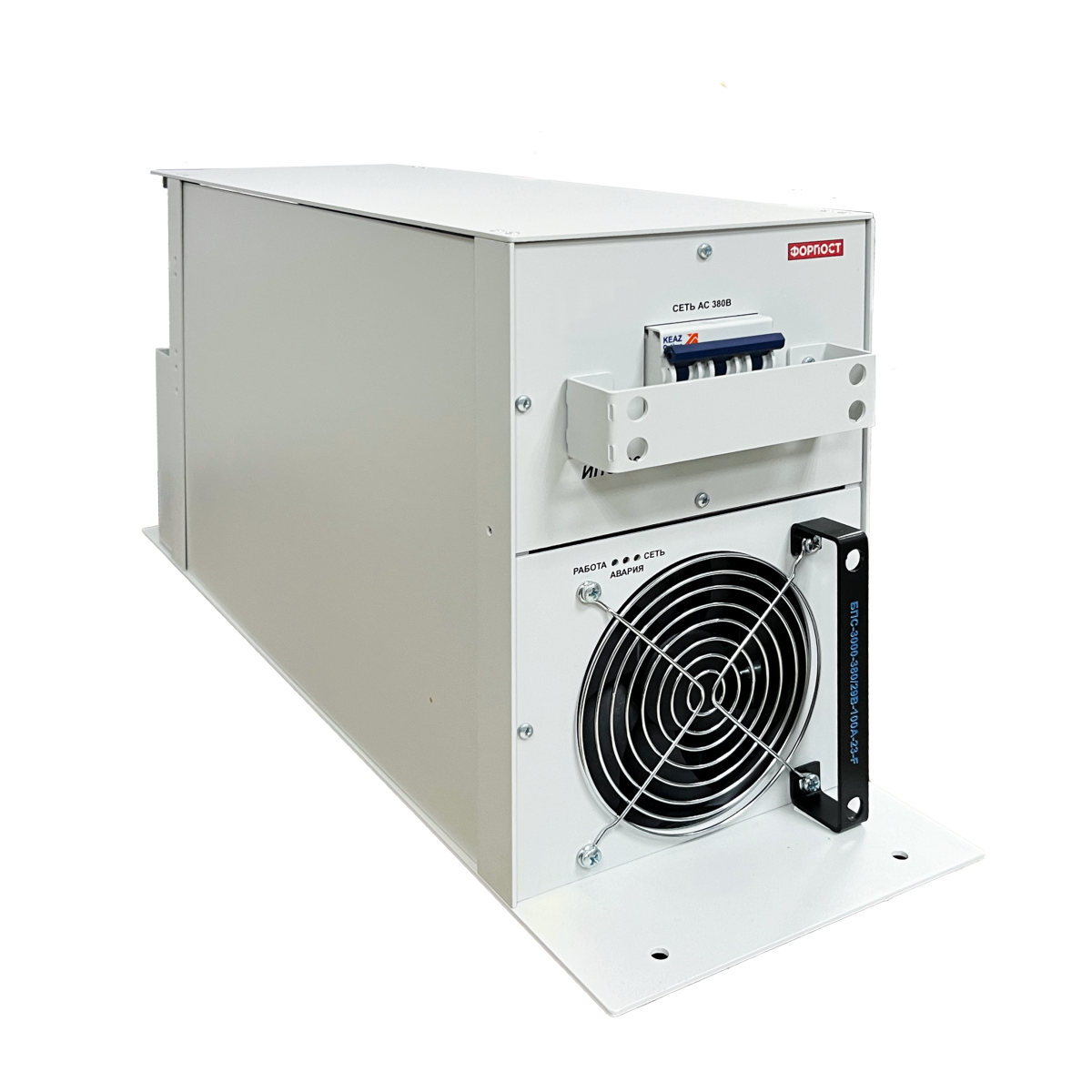

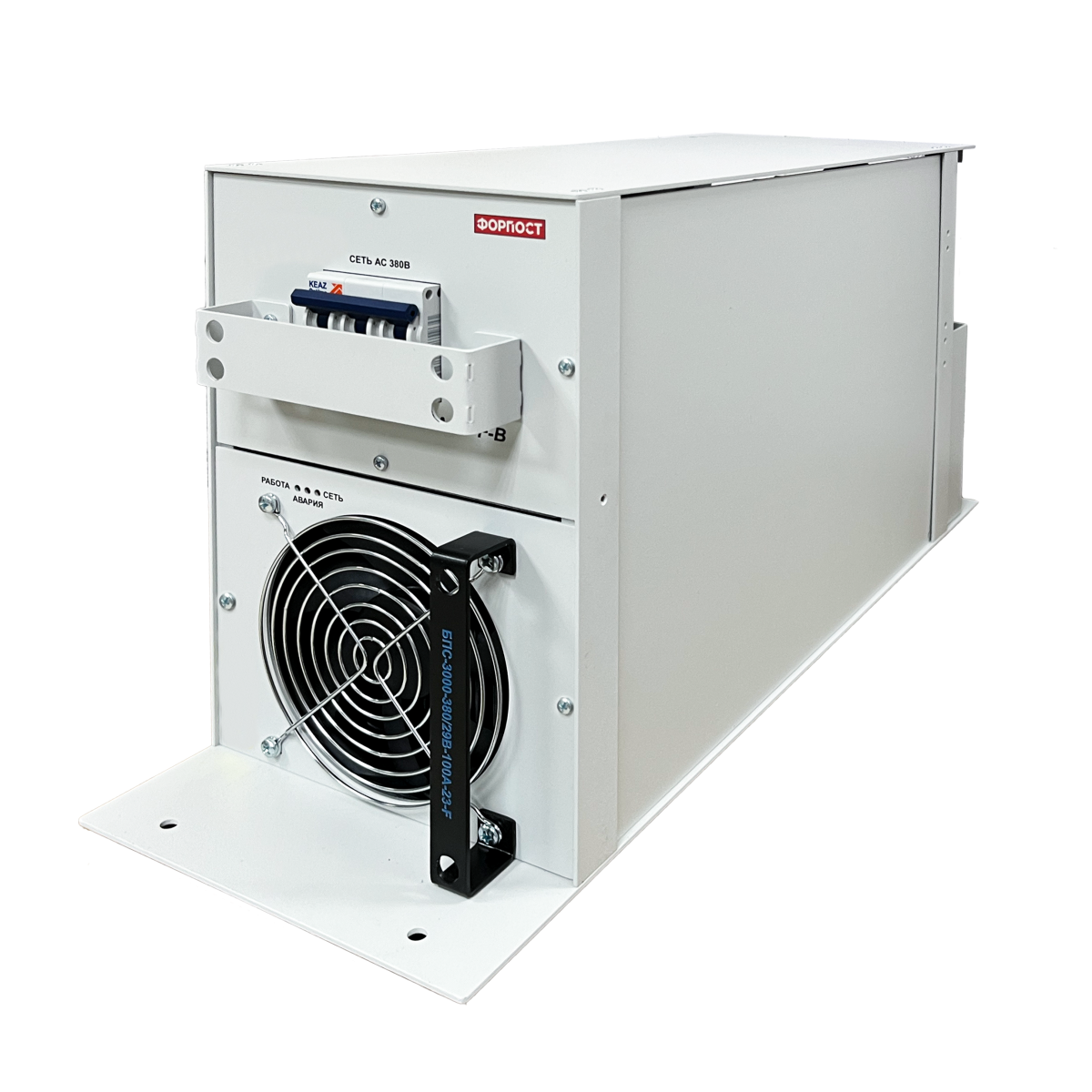

Базой стало серийное изделие линейки ФОРПОСТ — выпрямитель ИПС 3000-380/24В-100А-23-F с фиксированным выходом 24В и фиксированным ограничением тока 100А.

В рамках кастомизации выполнены следующие доработки:

Выполненные доработки не повлияли на базовые характеристики выпрямителя. Устройство сохранило высокий КПД, что минимизирует потери мощности. Отсутствие щеточной пыли, вибраций и шума дополнительно повышает ресурс системы. При соблюдении условий эксплуатации заявленный срок службы ИПС составляет 20 лет.

Развитие проекта

Ведется серийная поставка кастомизированных источников питания на объект. Объем партии — 200 штук.

Техническое сопровождение и возможности доработки

Наши специалисты сопровождают клиентов на всех этапах: удаленные консультации, помощь в подключении, при необходимости — выезд на объект для пусконаладочных работ.

Кастомизация доступна для любых источников питания линейки ФОРПОСТ. Под задачу заказчика мы можем изменить выходные параметры (напряжение, ток), доработать корпус и крепление, установить дополнительную защиту как конструктивно снаружи (металлические ограждения, кожухи, защитные экраны), так и внутри — непосредственно в силовой части (защита по току, напряжению, перегреву, обратной полярности). Все доработки базируются на отработанной платформе, что сохраняет надежность готового решения.
