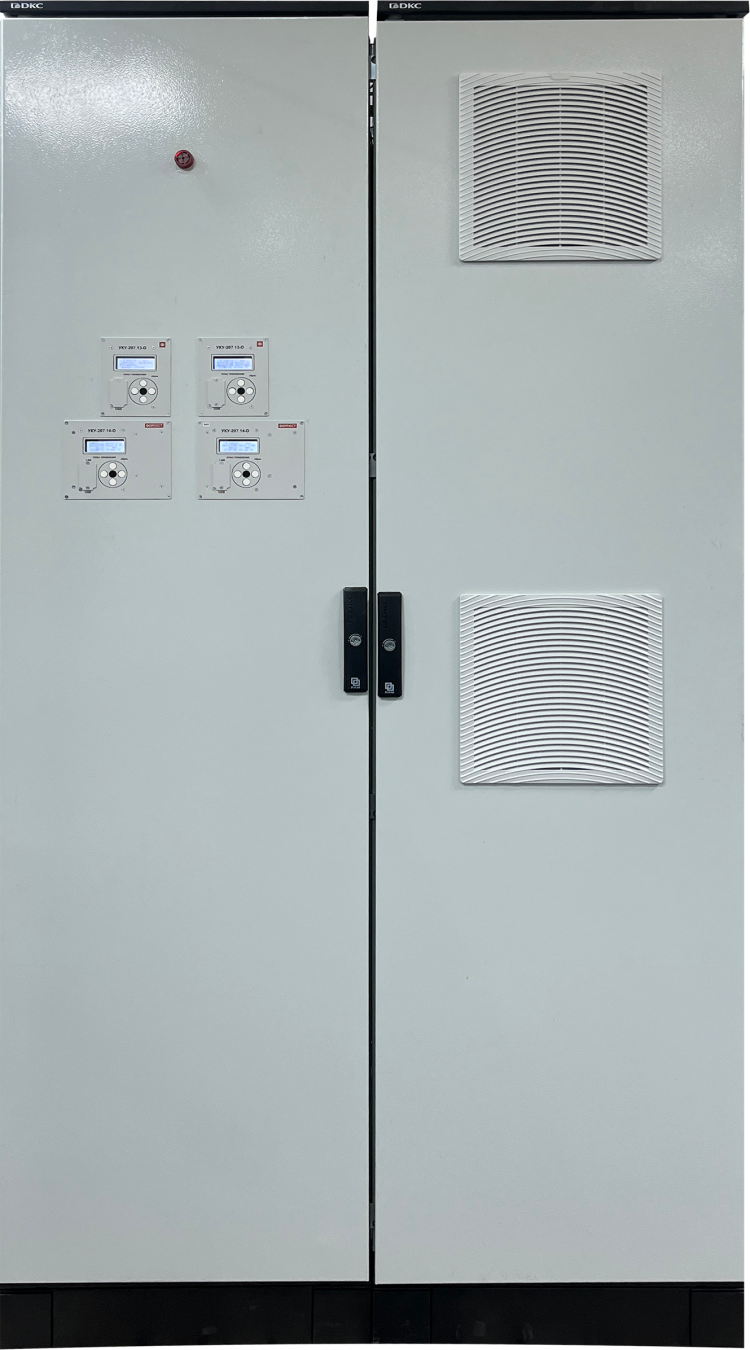

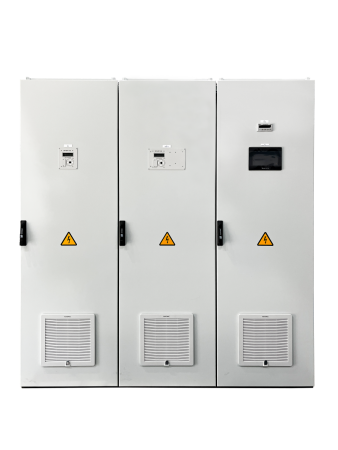

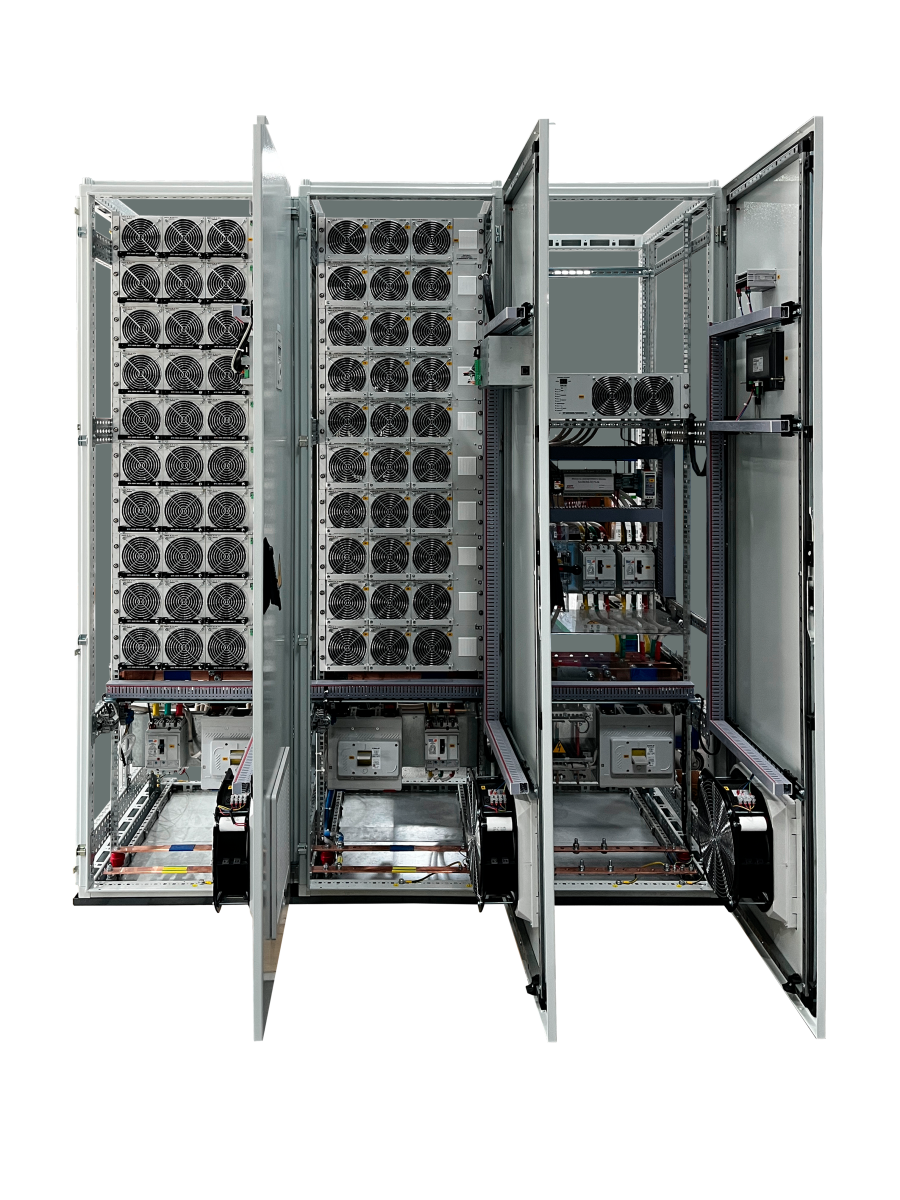

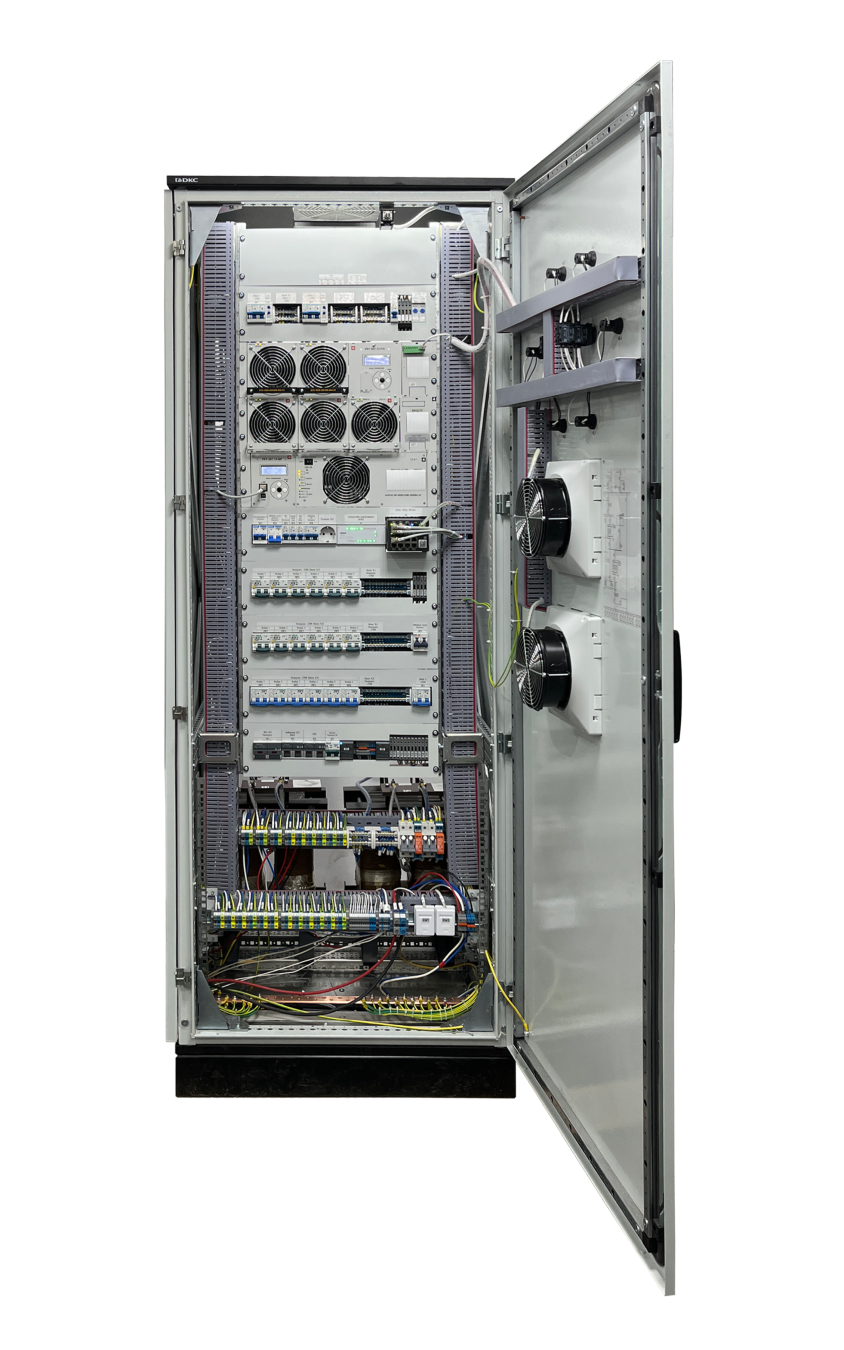

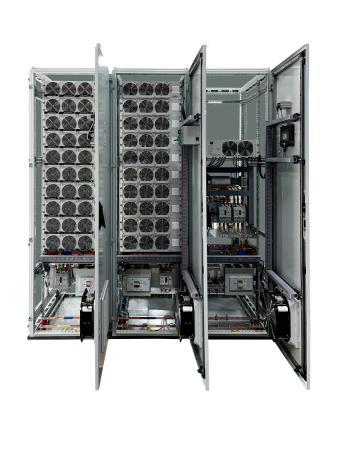

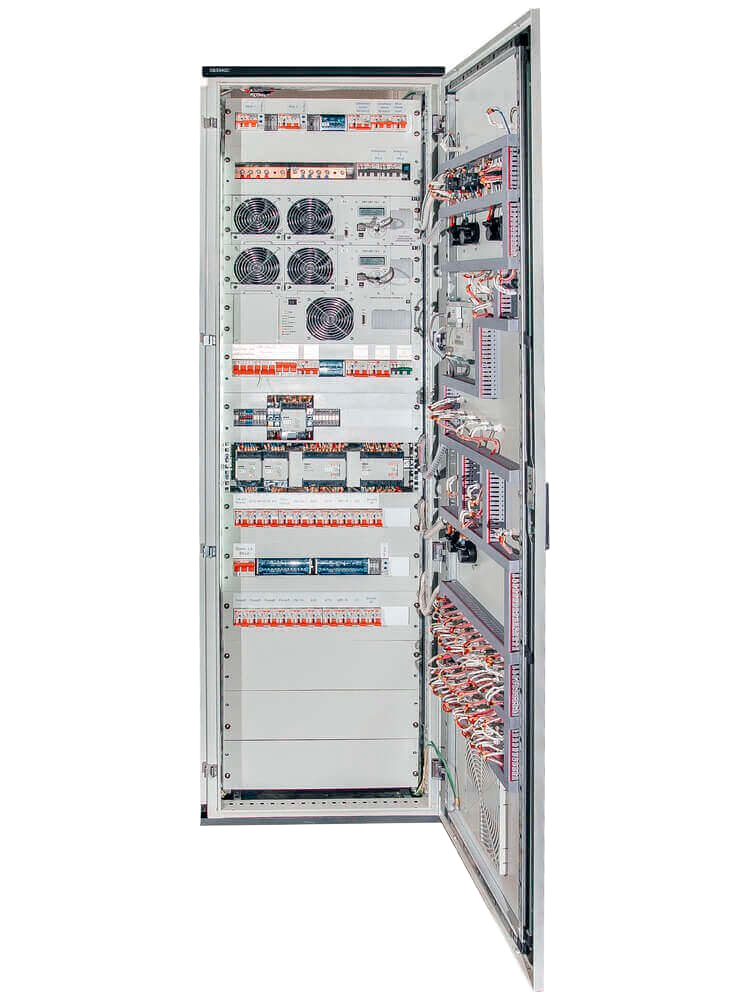

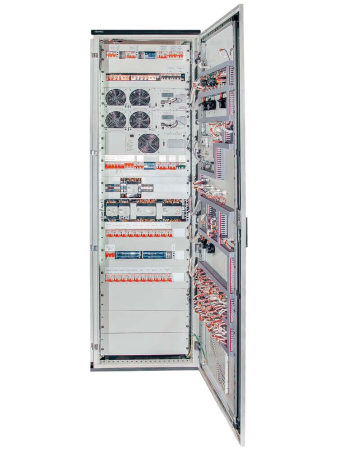

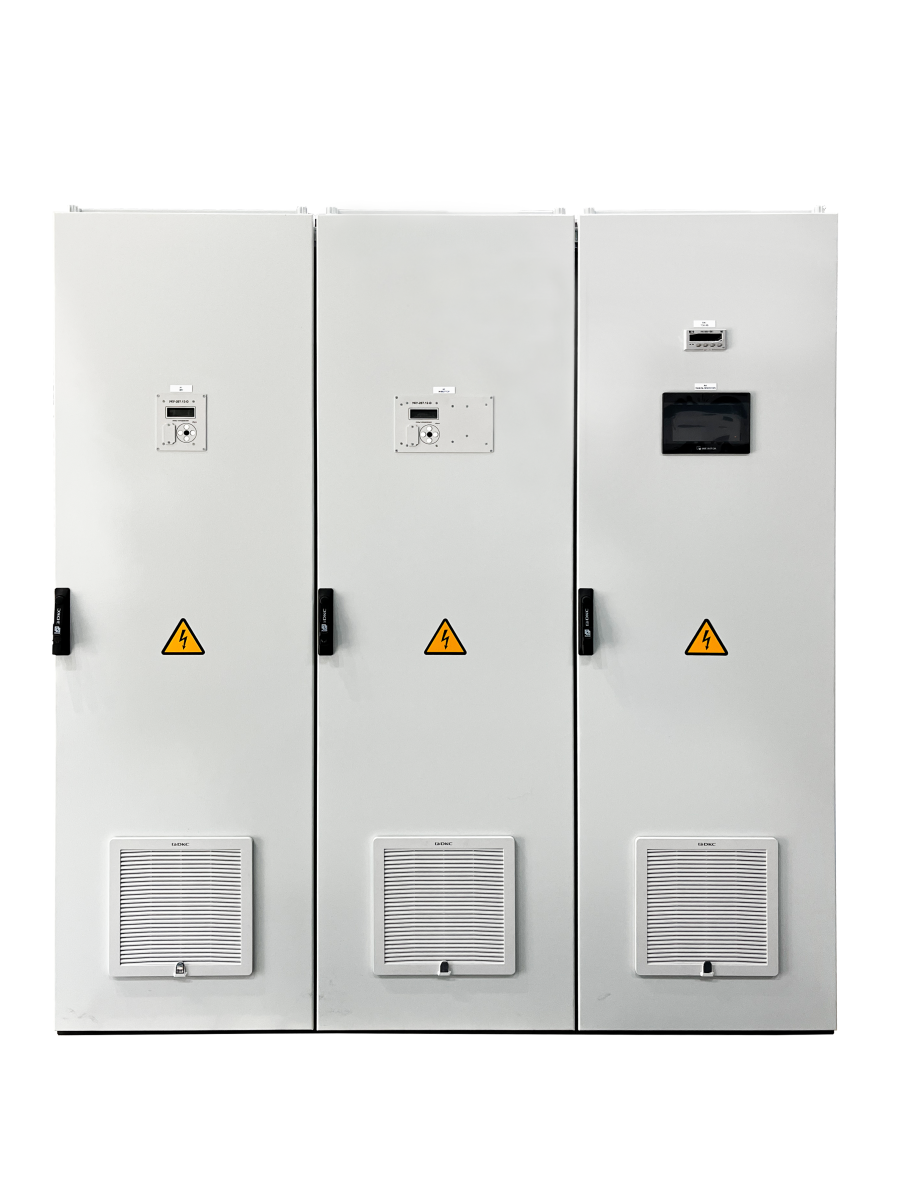

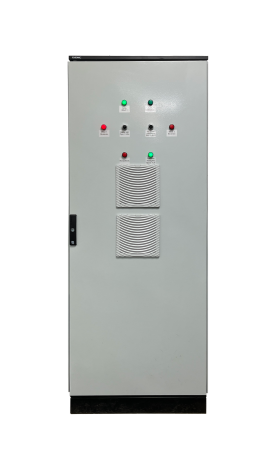

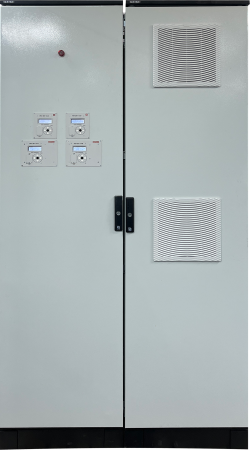

Модульный агрегат бесперебойного питания
Основные характеристики
- Входное напряжение: 3х400 В / 1х230 В
- Выходное напряжение: 3х400 В / 1х230 В
- Мощность: от 2 кВА до 120 кВА
-
- Подробный расчёт конфигурации и коммерческое предложение — по запросу.
- Если Вы не нашли нужных опций, укажите их в примечании опросного листа.
Модульные системы бесперебойного питания серии СГЭП
Промышленные системы электропитания модульного типа, созданные специально для объектов с повышенными требованиями к надежности, долговечности и стабильности работы оборудования.
Системы обеспечивают бесперебойное питание в тяжелых условиях эксплуатации и гарантируют долгий срок службы.
Промышленные системы электропитания модульного типа, созданные специально для объектов с повышенными требованиями к надежности, долговечности и стабильности работы оборудования.
Системы обеспечивают бесперебойное питание в тяжелых условиях эксплуатации и гарантируют долгий срок службы.
Запросить цену
Характеристики
Характеристики1
—
Вход СГЭП
|
Номинальное входное напряжение, кол-во фаз х В |
3х400 (380/415) / 1х230 /
по запросу |
|
Допустимые отклонения входного напряжения, % |
± 15 |
Выход СГЭП
|
Мощность, кВА |
до 120 |
|
Коэффициент мощности нагрузки |
0,96 |
|
Номинальное выходное напряжение, кол-во фаз х В |
3х400 (380/415) / 1х230 /
по запросу |
|
Номинальная частота выходного напряжения, Гц |
50 |
|
Максимальный крест-фактор нагрузки |
2:1 |
|
Перегрузочная способность инвертора от номинального значения выходного тока |
до 110 % – длительно,
до 125 % – 1 мин.,
более 125 % – 1 сек. |
|
Перегрузочная способность байпаса от номинального значения выходного тока |
до 110 % - длительно,
до 125 % – 60 мин.,
до 150 % – 30 мин., /
до 200 % – 10 мин.,
до 250 % – 1 мин. |
Звено постоянного тока СГЭП и аккумуляторы
|
Напряжение звена постоянного тока, В |
24, 48, 60, 110, 220 |
|

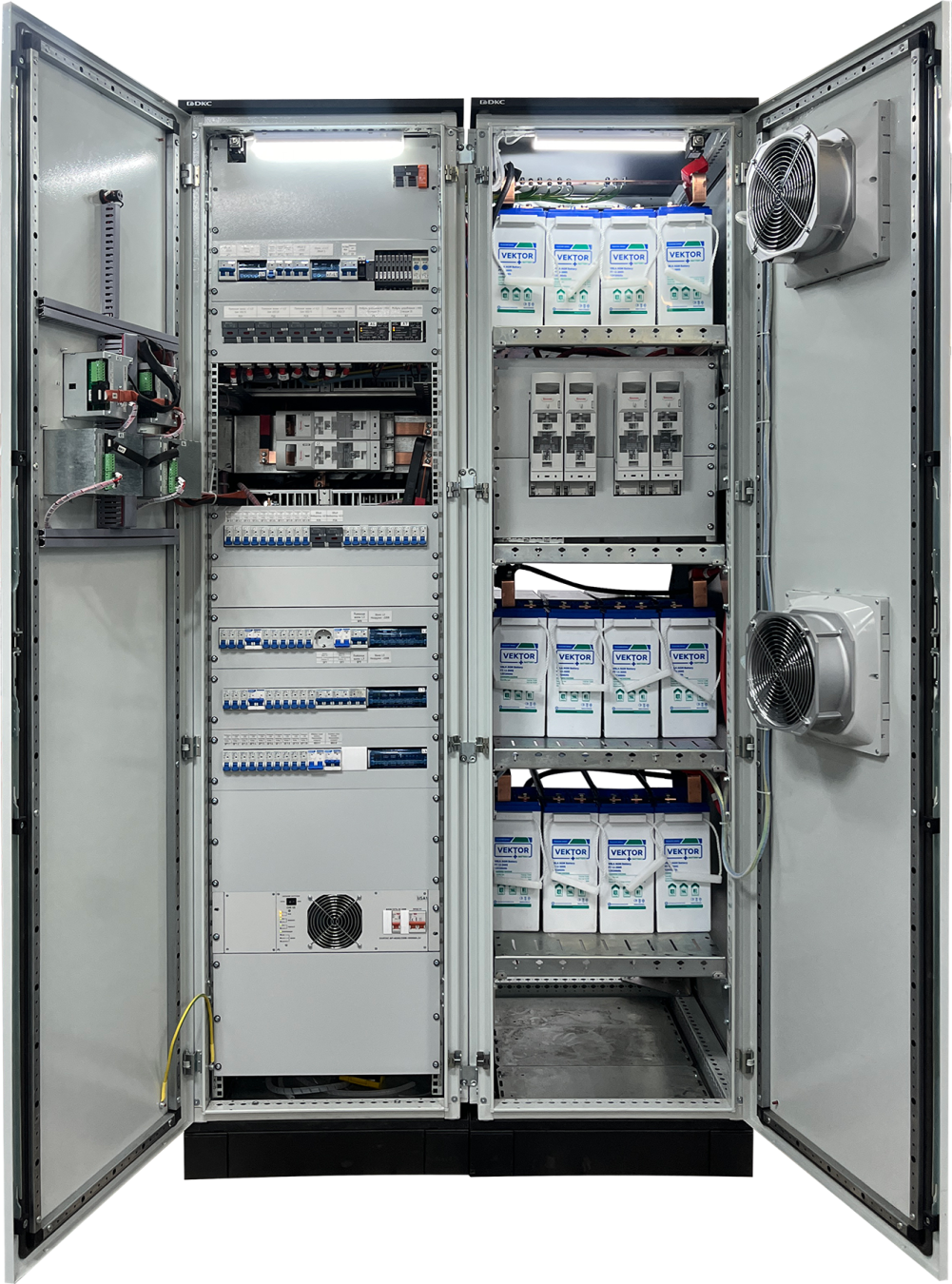

Размещение аккумуляторов |
В силовом шкафу, в отдельных шкафах АБ или на стеллажах |
Дополнительно
|
Резервирование N + 1, N + N |
Да |
|
Наличие быстродействующего байпаса |
Да |
|
Наличие сервисного байпаса |
Да |
Интерфейсы и протоколы
|
Интерфейсы |
RS485, RS232, Ethernet, сухие контакты |
|
Протоколы |
Modbus RTU, Modbus TCP, SNMP,
МЭК 61850, МЭК 60870-5-101/103/104 |
Конструкция
|
Обслуживание |
Одностороннее / Двустороннее |
|
Цветовое исполнение |
RAL 7035 / по запросу |
|
Подвод внешних кабелей |
Снизу / сверху |
|
Степень защиты по ГОСТ 14254-80 |
до IP54 |
|
Климатическое исполнение |
УХЛ 4 |
|
Сейсмостойкость |
До 9 баллов по MSK-64 |
Возможна конфигурация СГЭП с другими характеристиками. Подробный расчёт конфигурации и коммерческое предложение — по запросу.
Модульные системы бесперебойного питания серии СГЭП — это промышленные системы электропитания модульного типа, созданные специально для объектов с повышенными требованиями к надежности, долговечности и стабильности работы оборудования. Диапазон мощностей от 2 до 120 кВА позволяет применять агрегаты СГЭП на промышленных предприятиях, объектах энергетики, нефтегазового сектора и других отраслях, где требуется гарантированное питание критической нагрузки в любых режимах работы сети.
СГЭП штатно работает в On-Line режиме (двойного преобразования) от питающей сети переменного тока и формирует стабилизированное напряжение постоянного и/или переменного тока с требуемыми параметрами качества. При отсутствии напряжения питающей сети переменного тока продолжает работу от резервного источника питания постоянного тока (АБ или ЩПТ).
За счет широкой вариативности звена постоянного тока (24, 48, 60, 110, 220 В) и различных модификаций преобразователей (ЗВУ, ИБЭП, DC/AC, DC/DC) обеспечивается возможность построения высоконадежных (N+1, N+N резервирование) систем гарантированного электропитания с различными каналами входных и выходных напряжений.
Модульные системы серии СГЭП проектируется под задачи конкретного объекта: с учётом нагрузки, требований по автономии, резервированию, условий эксплуатации и отраслевых нормативов.
Особенности:
- Гальваническая развязка преобразователей
- Масштабируемость
- «Горячая замена» модулей - обслуживание без отключения нагрузки
- Резервирование N+1, N+N (2N)
- Российское производство
- Возможность питания и переменной и постоянной нагрузки, широкая вариативность входных и выходных напряжений
- Возможность запуска СГЭП от аккумуляторной батареи
- Совместимость с любыми типами аккумуляторов
- Степень защиты до IP54, сейсмостойкость до 9 баллов
- Гибкая конфигурация под требования проекта и задачи заказчика
- Быстрое и эффективное обслуживание и ремонт
- Срок службы комплекса — не менее 20 лет
Вход СГЭП
|
Номинальное входное напряжение, кол-во фаз х В |
3х400 (380/415) / 1х230 /
по запросу |
|
Допустимые отклонения входного напряжения, % |
± 15 |
Выход СГЭП
|
Мощность, кВА |
до 120 |
|
Коэффициент мощности нагрузки |
0,96 |
|
Номинальное выходное напряжение, кол-во фаз х В |
3х400 (380/415) / 1х230 /
по запросу |
|
Номинальная частота выходного напряжения, Гц |
50 |
|
Максимальный крест-фактор нагрузки |
2:1 |
|
Перегрузочная способность инвертора от номинального значения выходного тока |
до 110 % – длительно,
до 125 % – 1 мин.,
более 125 % – 1 сек. |
|
Перегрузочная способность байпаса от номинального значения выходного тока |
до 110 % - длительно,
до 125 % – 60 мин.,
до 150 % – 30 мин., /
до 200 % – 10 мин.,
до 250 % – 1 мин. |
Звено постоянного тока СГЭП и аккумуляторы
|
Напряжение звена постоянного тока, В |
24, 48, 60, 110, 220 |
|
Размещение аккумуляторов |
В силовом шкафу, в отдельных шкафах АБ или на стеллажах |
Дополнительно
|
Резервирование N + 1, N + N |
Да |
|
Наличие быстродействующего байпаса |
Да |
|
Наличие сервисного байпаса |
Да |
Интерфейсы и протоколы
|
Интерфейсы |
RS485, RS232, Ethernet, сухие контакты |
|
Протоколы |
Modbus RTU, Modbus TCP, SNMP,
МЭК 61850, МЭК 60870-5-101/103/104 |
Конструкция
|
Обслуживание |
Одностороннее / Двустороннее |
|
Цветовое исполнение |
RAL 7035 / по запросу |
|
Подвод внешних кабелей |
Снизу / сверху |
|
Степень защиты по ГОСТ 14254-80 |
до IP54 |
|
Климатическое исполнение |
УХЛ 4 |
|
Сейсмостойкость |
До 9 баллов по MSK-64 |
Возможна конфигурация СГЭП с другими характеристиками. Подробный расчёт конфигурации и коммерческое предложение — по запросу.
