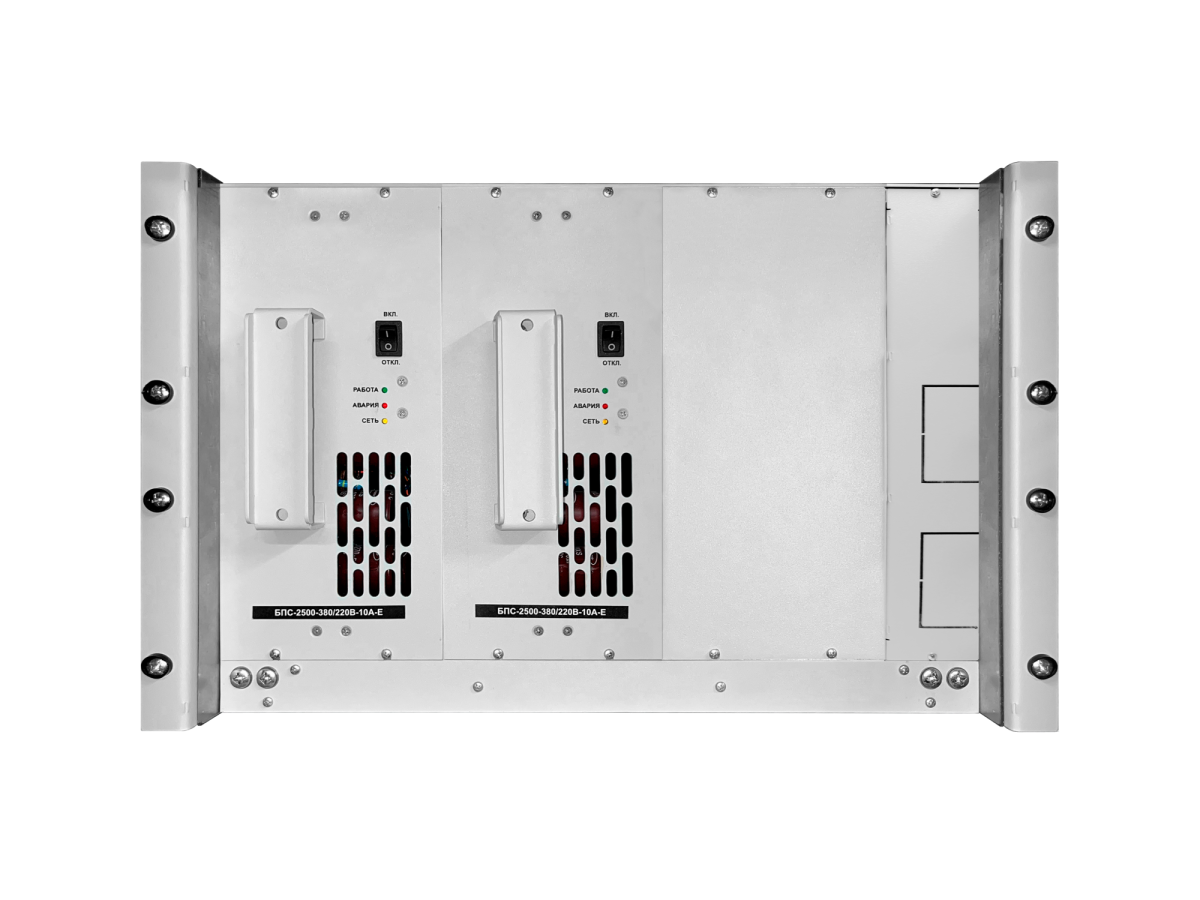

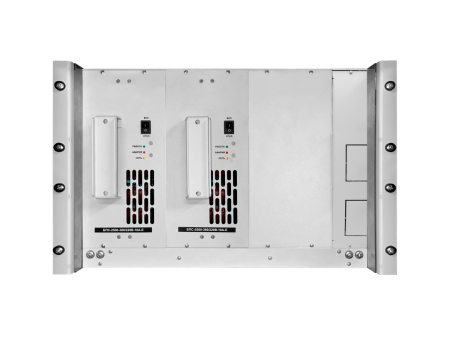

ЗВУ ИПС-5000-380/220В-20А-7U-E
Модульное зарядно-выпрямительное устройство ИПС 5000-380/220В-20А-7U-Е
Предназначено для построения ШОТ, СОПТ и промышленных ИБП.
Преобразование AC 380В в стабилизированное DC 220В для питания устройств РЗА, инверторов и содержания АКБ. Резервирование N+N, N+1.
Для сборки ИБП устройство комплектуется инверторными системами ФОРПОСТ.
Основные характеристики
- Входное напряжение перемен. тока380В
- Выходное напряжение пост. тока220В
- Номинальный выходной ток20А
- Макс. потребляемая мощность5000Вт
- Охлаждениеестественное
- Управление и контрольУКУ 207.11, УКУ 207.13
- МониторингRS485 (ModBUS RTU), Ethernet (ModBUS TCP), Ethernet (SNMPv1)
- Выходной развязывающий диоднет
- Количество БПС2 шт.
- Исполнение19"
- Габариты (ШхГхВ)483х415х307 (7U)
- Масса, не более30 кг
Наши специалисты ответят на любой интересующий вопрос
Основные тех. характеристики
| Номинальное входное напряжение, В | AC 3х380 |
|---|---|
| Номинальное выходное напряжение, В | DC 220 |
| Число фаз | 3 |
| Количество выпрямителей | 2 |
| Диапазон входного напряжения, В | 3х380/220В ± 15% , 50(60)Гц ± 10% (трехфазная сеть с нейтралью) |
| Диапазон выходного напряжения, В | (187 ... 256)В – штатный диапазон (187 ... 286)В – повышенный диапазон (доступен только в режимах уравн. или форм. заряд) |
| Номинальный выходной ток, А | 20 |
| Вид охлаждения | естественное |
| Интерфейсы мониторинга | RS-485 (Modbus), Ethernet (SNMP), "сухие" контакты |
| Максимальный потребляемый фазный ток, не более, А | 11,6 |
| Максимальная потребляемая мощность, не более, ВА | 6500 |
| Возможность параллельной работы | нет |
| Пульсации выходного напряжения (от пика до пика), мВ | 1000 |
| Коэффициент полезного действия при Iнагр = (0,5÷1,0)Iном, не менее | 0,93 |
| Коэффициент мощности, не менее | 0,85 |
| Сопротивление изоляции между входом и корпусом, МОм | в нормальных климатических условиях, не менее 20 при влажности 95% и температуре +30°С, не менее 1 |
| Гарантийный срок, мес | 36 |
| Срок службы, лет | 20 |
Защиты
| Защита от перегрузки | да |
|---|---|
| Уставка защиты от перегрузки БПС-2500-380/220В-10А-Е (ток ограничения), А | 10,5 ± 1% |
| Защита от короткого замыкания на выходе | да |
| Защита от недопустимого снижения или пропадания фазы сетевого напряжения | да |
| Защита от перегрева | да |
Физические характеристики
| Диапазон температуры окружающей среды, °С | +5 ... +40 |
|---|---|
| Диапазон температуры окружающей среды при транспортировке и хранении, °С | -50 ... +50 |
| Относительная влажность воздуха, % | 95 |
| Исполнение | 19’’ |
| Габаритные размеры (ШхГхВ), мм | 483х415х307 (7U) |
| Масса, не более кг | 30 |
Источник питания стабилизированный для зарядно-выпрямительных устройств на базе модулей-выпрямителей БПС-2500-380/220В-10А-Е, предназначен для установки в стойку 19’’.
Главные функции ИПС 5000-380/220В-20А-7U-Е:
- зарядка и содержание кислотных АКБ,
- параллельная работа с АКБ на нагрузку,
- формовка отдельных аккумуляторов,
- возможность работы без АКБ с фиксированным выходным напряжением из диапазона 220В ± 15%.
ИПС имеет естественный тип воздушного охлаждения.
Модульная структура ИПС позволяет гарантировать "горячий" резерв и "горячую" замену силовых модулей-выпрямителей.
Также ЗВУ может функционировать как модульный выпрямитель с фиксированным выходным напряжением. При этом выключаются функции работы с аккумуляторными батареями и настраивается работа, поддерживающая заданное фиксированное напряжение. Величина выходного напряжения задается с УКУ и может быть установлена любой из допустимого диапазона 220В ± 15% по протоколу RS485. При необходимости можно установить реле контроля изоляции (РКИ) для измерения и контроля сопротивления изоляции шин.
Если же контроллер выйдет из строя, то вся система перейдет в автономный режим работы с поддержанием заданного выходного напряжения.
Вы сможете приобрести оборудование ИПС 5000-380/220В-20А-7U-Е по цене производителя через нашу команду менеджеров. Помимо этого, мы предоставляем консультацию наших инженеров, успешно работающих с системами гарантированного электропитания бренда ФОРПОСТ более 20 лет. Мы работаем по всей территории России. Если вам нужно приобрести оборудование, предназначенное для ШОТ, ЭПУ, АБП в Москве, Санкт-Петербурге, Новосибирске, Екатеринбурге, Казани, Владивостоке, Краснодаре, Самаре, Омске или других городах, мы с радостью поможем вам.
Изделия ФОРПОСТ являются аналогами оборудования брендов Eltek, CE+T (TSI Bravo), Штиль, HVR.
Получите консультацию от наших квалифицированных инженеров и специалистов по подбору оборудования ФОРПОСТ уже сейчас.
- Корзина ИПС
- Модуль БПС (количество зависит от номинальной мощности ЗВУ)
- Модуль измерения тока АКБ
- Устройство контроля и управления
- Датчик температуры АКБ, Шлейф УКУ (14+10 pin), Шлейф CAN (10 pin)
- Паспорт
- Руководство по эксплуатации
Частые вопросы о модели ЗВУ ИПС-5000-380/220В-20А-7U-E
Для чего применяется ЗВУ ИПС-5000-380/220В-20А-7U-E?
ЗВУ ИПС-5000-380/220В-20А-7U-E — модульное зарядно-выпрямительное устройство ИПС ФОРПОСТ. Предназначено для построения ШОТ, СОПТ и промышленных ИБП. Преобразование AC 380В в стабилизированное DC 220В для питания устройств РЗА, инверторов и содержания АКБ.
Какие основные характеристики у модели ЗВУ ИПС-5000-380/220В-20А-7U-E?
Основные характеристики модели ЗВУ ИПС-5000-380/220В-20А-7U-E: входное напряжение перемен. тока — 380В; выходное напряжение пост. тока — 220В; номинальный выходной ток — 20А; макс. потребляемая мощность — 5000Вт. Полный перечень — во вкладке «Характеристики».
Чем ЗВУ ИПС-5000-380/220В-20А-7U-E отличается от соседних моделей?
ЗВУ ИПС-5000-380/220В-20А-7U-E отличается от ближайших моделей раздела «ЗВУ 220В» с тем же входным напряжением номинальным выходным током — 20 А. Ближайшие модели: ИПС-2500-380/220В-10А-7U-E — 10 А, ИПС-3000-380/220В-15А-1/3-3U-23 TKI — 15 А, ИПС-6000-380/220В-30А-2/3-3U-23 TKI — 30 А. Остальные характеристики сравните кнопкой «Сравнить».
Какие документы есть на модель ЗВУ ИПС-5000-380/220В-20А-7U-E?
Во вкладке «Файлы» на странице модели ЗВУ ИПС-5000-380/220В-20А-7U-E можно скачать документы: декларация о соответствии — «Декларация ЗВУ 2026»; руководство по эксплуатации — «ЗВУ на базе БПС-2500-380-220В-10А-Е (19'' 7U 0-3) (07.08.26)»; инструкции и программы — «Способы_подключения_УКУ», «qModMaster-Win32-exe-0.4.6», «Mib browser».
Какая гарантия на модель ЗВУ ИПС-5000-380/220В-20А-7U-E?
Гарантийный срок модели ЗВУ ИПС-5000-380/220В-20А-7U-E — 36 месяцев, срок службы — 20 лет. Гарантия начинается с момента передачи оборудования, если в договоре не указано иное. При неисправности оставьте заявку на ремонт на портале техподдержки и приложите акт рекламации — в течение 24 часов инженер свяжется для удалённой диагностики.
