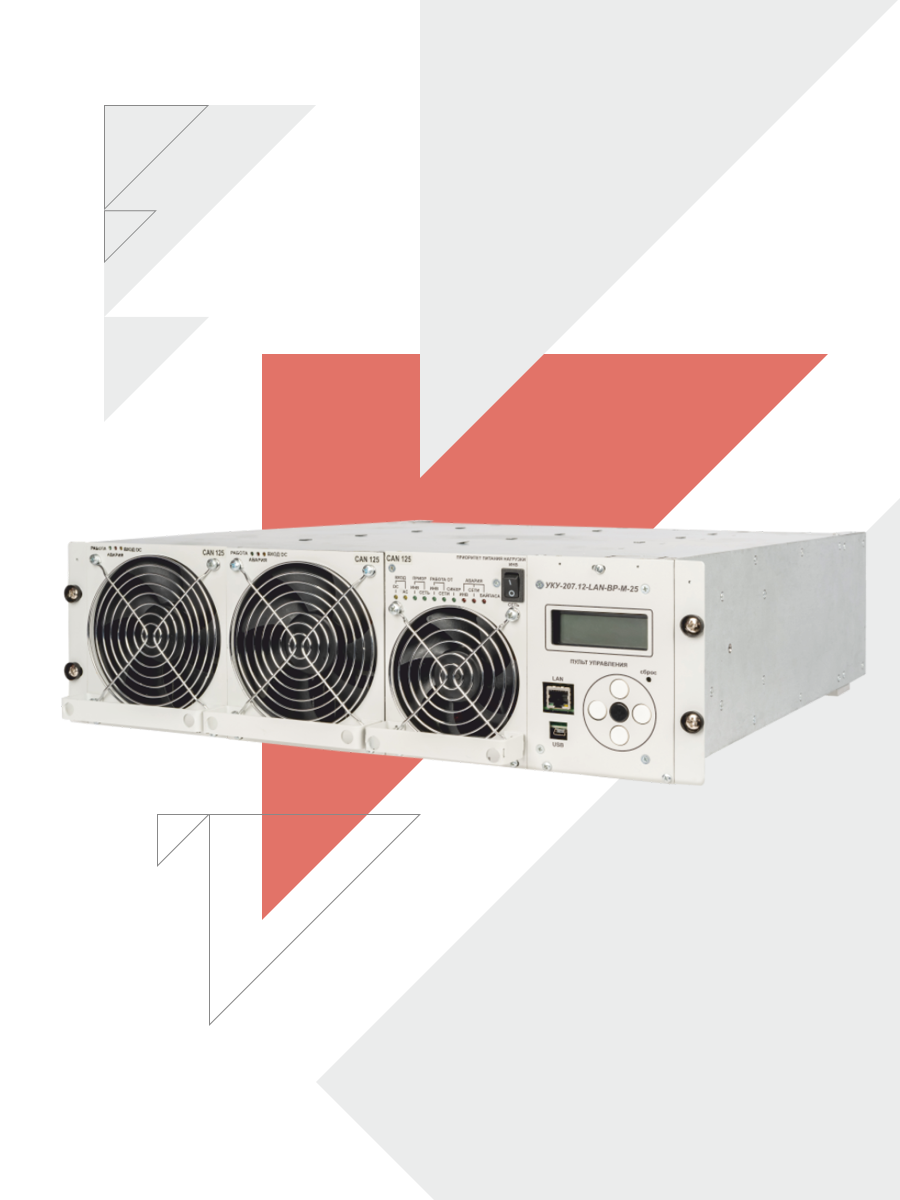

Модификация инвертора со встроенным байпасом

Область применения

Решение предназначено для гарантированного электропитания ответственного оборудования:

верхний уровень АСУ ТП (серверы, АРМ, SCADA-системы)
оборудование переменного тока 220В в шкафах связи и ССПИ
микропроцессорные централизации на объектах железнодорожной инфраструктуры

Технологическое отличие

В обновленной версии инверторной системы разработчикам удалось уменьшить физические размеры байпаса и контроллера (УКУ), сохранив все рабочие параметры. Ранее байпас монтировался в отдельном корпусе 2U или 3U. Теперь его размеры соответствуют стандартным размерам силового модуля DC/AC.

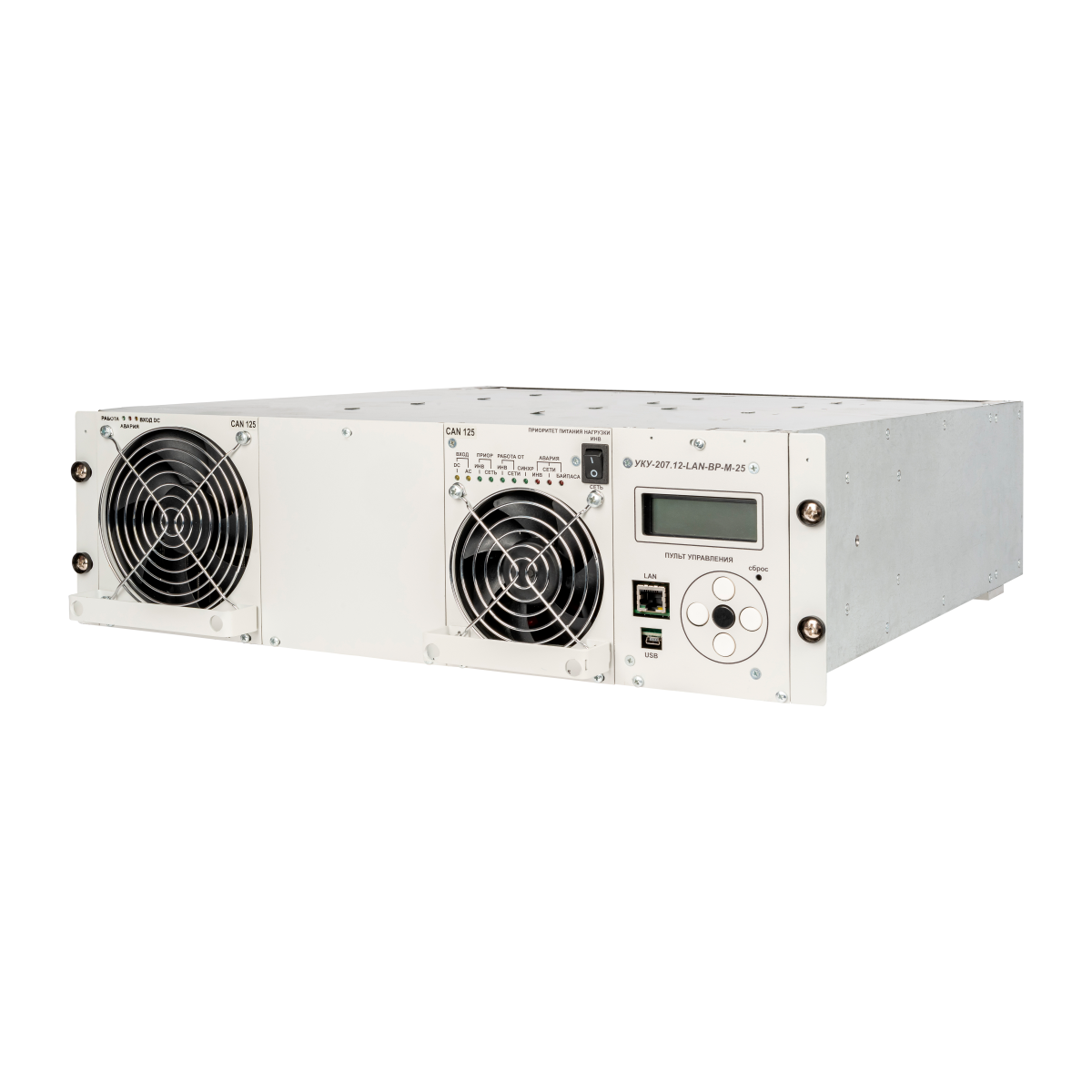

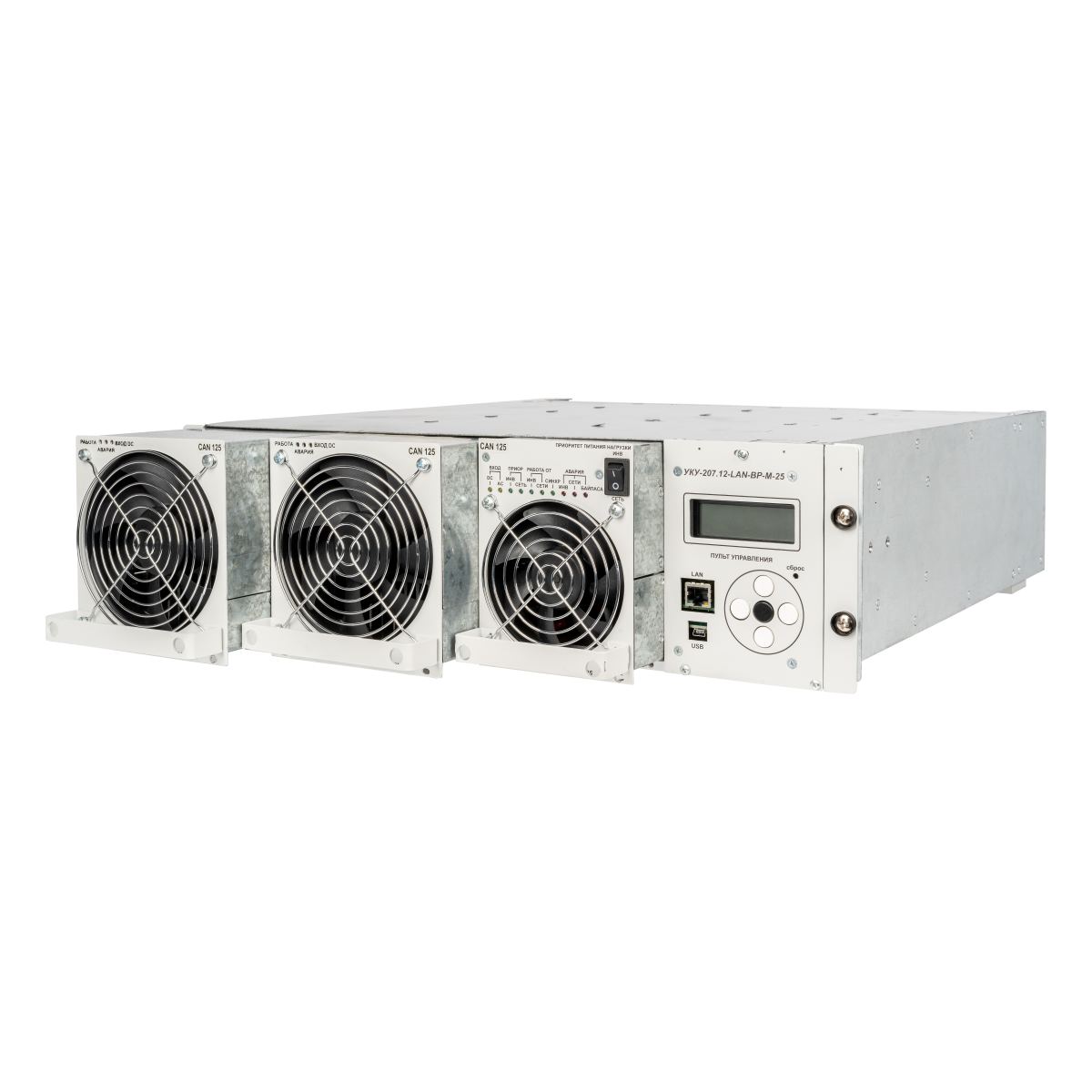

Инвертор выпускается как готовая модульная система мощностью 6 кВт в корпусе высотой 3U, состав которой:

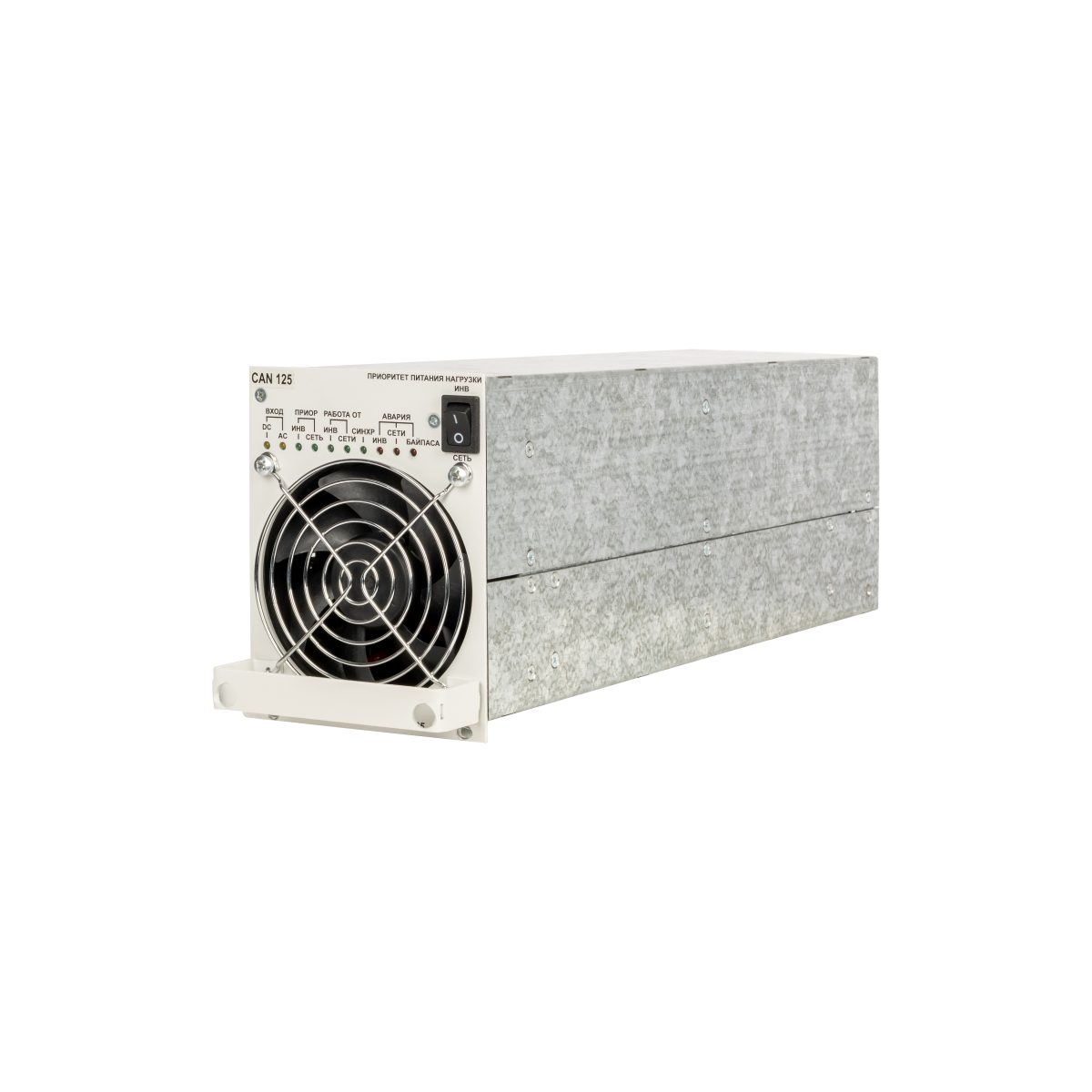

два силовых модуля DC/AC 4000BA (каждый по 3000 Вт)
встроенный байпас
устройство контроля и управления (УКУ)

Ключевые особенности

Горячая замена модулей без отключения нагрузки
Резервирование N+1 и N+N
Мощность до 15 кВт
Удалённый мониторинг: WEB (HTTP), Ethernet (SNMP, Modbus TCP), RS-485 (Modbus RTU)
Сигнализация через «сухие контакты»
Электропитание от систем постоянного тока: 24 В, 48 В, 60 В, 110 В, 220 В

Экономическая и инженерная эффективность

Инвертор объединяет в одном 3U-корпусе силовую часть, байпас и интеллектуальную систему управления. Это освобождает до 30% полезного объёма в монтажном шкафу по сравнению с раздельным исполнением. Снижаются затраты на кабельную продукцию, коммутацию и проектные работы.

Решение адаптировано для работы в составе систем гарантированного питания любой сложности — от однократного резервирования до полностью дублированных конфигураций. Все сменные компоненты поддерживают горячую замену, что исключает технологические остановки при плановом или аварийном обслуживании.

Купить инвертор можно в различных вариантах входного напряжения (24 В, 48 В, 60 В, 110 В, 220 В) и с возможностью наращивания мощности до 15000 Вт.
