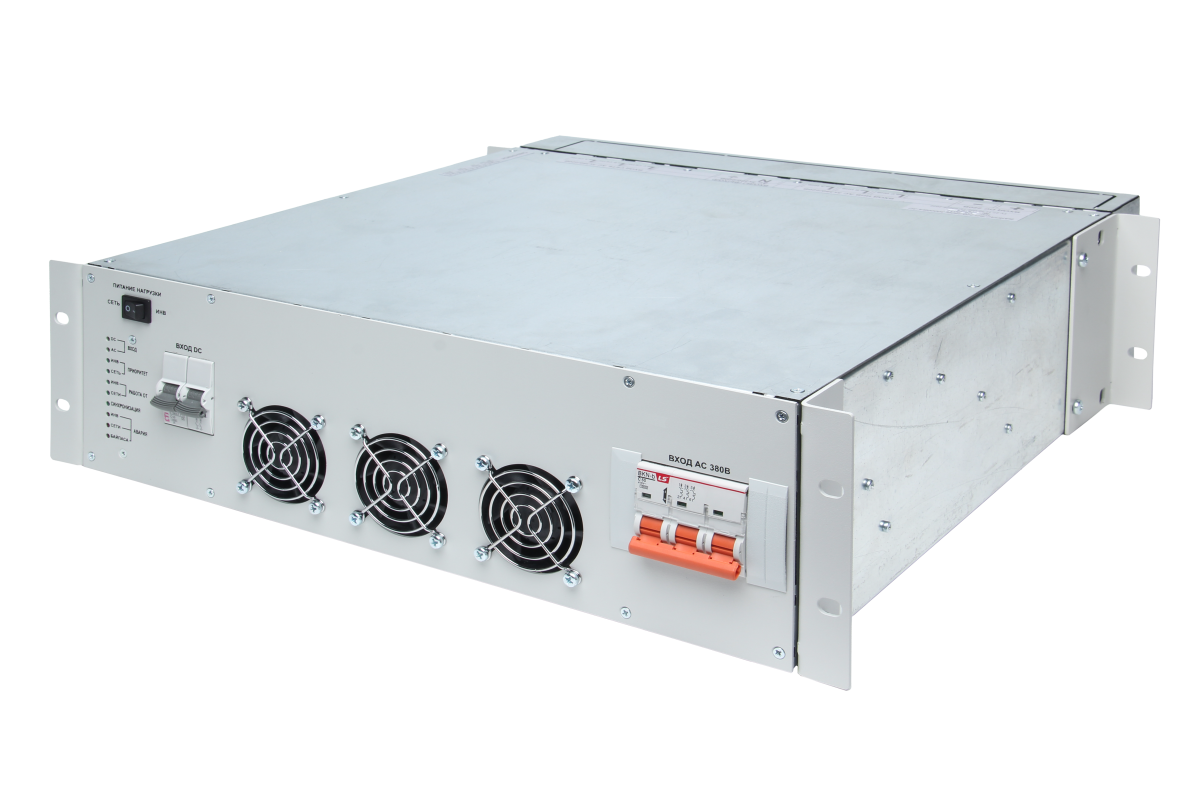

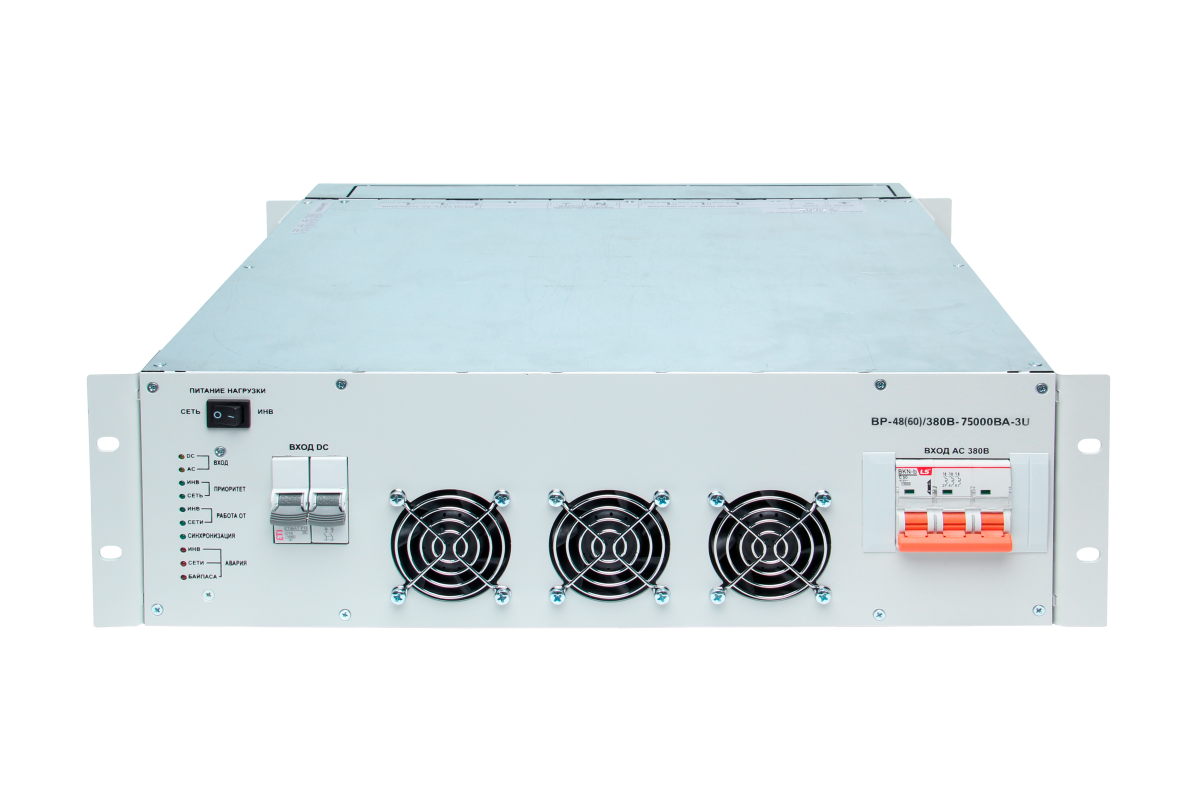

Байпас BP-48(60)/380B-75000BA-3U ФОРПОСТ
Госзаказ
Артикул:
15-44827
Байпас трёхфазный BP-48(60)/380B-75000BA-3U
Доступно для заказа
Гарантия,
месяцев: 36
Запросить цену
Отправить прайс-лист в Telegram
Отправить ТЗ и получить консультацию в подборе оборудования sales1@forpost-co.ru
Характеристики
Входное напряжение, В
—
48(60)
Выходное напряжение, В
—
380
Тип
—
Модульный
Реквизиты
—
Байпасы 380В, Товар
Длина, мм
—
570
Комплект поставки
—
-
Шлейф CAN+SYNCH
-
Соединительная шина (провод) между инверторной системой и байпасом
-
Руководство по эксплуатации
-
Паспорт
Все характеристики
Тиристорный быстродействующий байпас BP-48(60)/380B-75000BA-3U разработан для параллельного включения до 30 инверторов 2500ВА с входным напряжением 48(60)В, которые выполняют важную роль в обеспечении стабильного электропитания для электронных устройств и телекоммуникационных систем. Также осуществляют непрерывную подачу электроэнергии трехфазным переменным напряжением 380В. Полная мощность составляет 75 кВА и активная мощность составляет 75 кВт.
Схема управления байпасом синхронизируется с инвертором, поддерживая частоту в допустимых пределах 50Гц ± 10%.
По каждому из вводов байпас контролирует величины фазных напряжений и частоты на соответствие рабочему диапазону (повышенное, пониженное напряжение и частота, а также пропадание напряжения). Если хотя бы один из контролируемых параметров не соответствует допустимому уровню (диапазону), то байпас автоматически фиксирует неисправность (аварию) по соответствующему вводу и производит коммутацию в соответствии с программно реализованным алгоритмом работы
ВР имеет два ввода питания:
- Первый ввод от общей сети трехфазного переменного тока АС 3х380/220В, 50 Гц с нейтралью.
- Второй ввод подключен к инверторной системе, которая также функционирует в трехфазной конфигурации на выходе АС 3х380/220В с нейтралью.
Для каждого из вводов байпас постоянно контролирует величины фазных напряжений и частоты для поддержания соответствия рабочему диапазону. Контроль за показателями включает в себя идентификацию повышенного или пониженного напряжения, а также отклонения частоты и полное отсутствие напряжения.
Мониторинг байпаса осуществляется с помощью устройства контроля и управления (УКУ), которое заказывается отдельной позицией. УКУ позволяет отслеживать работу по RS485 (ModBus RTU) или по Ethernet (SNMP).
Байпас BP-48(60)/380B-75000BA-3U от фирмы ФОРПОСТ предоставляет стабильное электропитание, удобные возможности установки и управления, а также отвечает актуальным стандартам по качеству и надежности.
Приобретайте продукцию ФОРПОСТ непосредственно у производителя через наших представителей. Наши инженеры с более чем 20-летним опытом работы в сфере источников бесперебойного питания готовы дать вам консультации. Мы оказываем услуги в городах по всей России, таких как Москва, Санкт-Петербург, Новосибирск, Екатеринбург, Казань, Владивосток, Краснодар, Самара, Омск и других.
Продукция ФОРПОСТ, доступная через компанию НТЦ СГЭП, является аналогами оборудования брендов Eltek, CE+T (TSI Bravo), Штиль, HVR.
Другие трехфазные байпасы:
Основные тех. характеристики
|
Номинальное входное напряжение постоянного тока (питание байпаса), В |
48(60) |
|
Номинальное выходное напряжение переменного тока, В |
3х380/220В |
|
Максимальный длительный фазный ток, потребляемый от сети переменного тока (при максимальной нагрузке), не более, А |
125 |
|
Вид охлаждения |
принудительное |
|
Диапазон входного напряжения постоянного тока, В |
40…72 |
|
Диапазон выходного напряжения переменного тока (при работе от сети), В |
3х380/220В±15% |
|
Диапазон выходного напряжения переменного тока (при работе от инверторной системы) |
3х380/220В ± 2% |
|
Номинальная выходная мощность, кВА |
75 |
|
Коэффициент полезного действия (при Pн ≥ 0.1Pном) , не менее |
0,99 |
|
Время переключения питания нагрузки с одного ввода на другой, не более |
Настраиваемое (с помощью установки перемычки на плате управления внутри байпаса): 10 или 20 мс (по умолчанию настраивается на 10 мс) |
|
Гарантийный срок, мес |
36 |
|
Срок службы, лет |
20 |
Физические характеристики
|
Исполнение |
19’’, 3U |
|
Габаритные размеры (ШхГхВ), мм |
483 х 470 х 132.5 |
|
Масса, не более кг |
20 |
