Симисторный быстродействующий байпас BP-220/220B-12000ВА-3U-MBP4529 для совместной работы с инверторной системой на базе модулей серии 3000ВА, которые выполняют важную роль в обеспечении стабильного электропитания для электронных устройств и телекоммуникационных систем. Также осуществляют непрерывную подачу электроэнергии однофазным переменным напряжением 220В. Полная мощность составляет 12 кВА и активная мощность составляет 12 кВт.

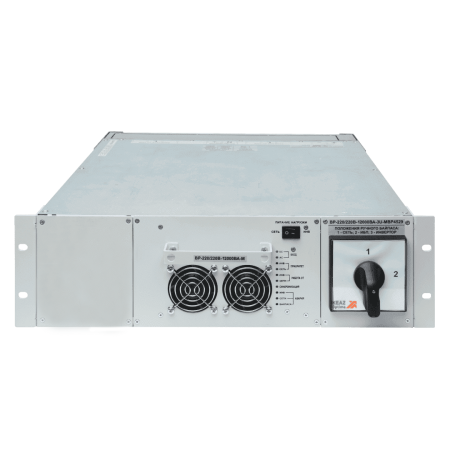

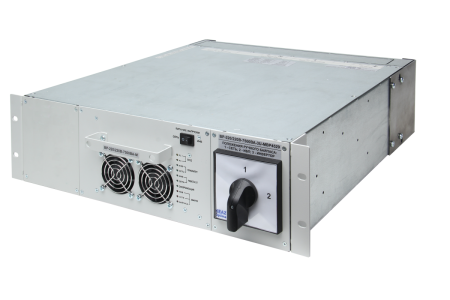

Байпасы модификации «-MBP4529» представляют собой 3U корзину с установленным модульным симисторным байпасом модификации «-М» и со встроенным ручным байпасом (кулачковым переключателем).
Особенность ручного байпаса – исключение возникновения аварийного режима работы, при котором выход инвертора при переключении байпаса может быть установлен параллельно с сетью.
Схема управления байпасом синхронизируется с инвертором, поддерживая частоту в допустимых пределах 50Гц ± 10%.
По каждому из вводов байпас контролирует величины фазных напряжений и частоты на соответствие рабочему диапазону (повышенное, пониженное напряжение и частота, а также пропадание напряжения). Если хотя бы один из контролируемых параметров не соответствует допустимому уровню (диапазону), то байпас автоматически фиксирует неисправность (аварию) по соответствующему вводу и производит коммутацию в соответствии с программно реализованным алгоритмом работы
ВР имеет два ввода питания:
- Первый ввод от общей сети однофазного переменного тока 220В и 50Гц.
- Второй ввод подключен к инверторной системе, которая также функционирует в однофазной конфигурации на выходе с параметрами АС 220В.
Мониторинг байпаса осуществляется с помощью устройства контроля и управления (УКУ), которое заказывается отдельной позицией. УКУ позволяет отслеживать работу по RS485 (ModBus RTU) или по Ethernet (SNMP).
Байпас BP-220/220B-12000ВА-3U-MBP4529 марки ФОРПОСТ предоставляет стабильное электропитание, удобные возможности установки и управления, а также отвечает актуальным стандартам по качеству и надежности.
Приобретайте продукцию ФОРПОСТ непосредственно у производителя через наших представителей. Наши инженеры с более чем 20-летним опытом работы в сфере источников бесперебойного питания готовы дать вам консультации. Мы оказываем услуги в городах по всей России, таких как Москва, Санкт-Петербург, Новосибирск, Екатеринбург, Казань, Владивосток, Краснодар, Самара, Омск и других.
Продукция ФОРПОСТ, доступная через компанию НТЦ СГЭП, является аналогами оборудования брендов Eltek, CE+T (TSI Bravo), Штиль, HVR.
Другие байпасы 220 В:Основные тех. характеристики
Номинальное входное напряжение постоянного тока (питание байпаса), В |
220 |
Номинальное выходное напряжение переменного тока, В |
220 |
Максимальный длительный фазный ток, потребляемый от сети переменного тока (при максимальной нагрузке), не более, А |
40 |
Вид охлаждения |
принудительное |
Диапазон входного напряжения постоянного тока, В |
170…260 |
Диапазон выходного напряжения переменного тока (при работе от сети), В |
220±15% |
Диапазон выходного напряжения переменного тока (при работе от инверторной системы) |
220В ± 2% |
Номинальная выходная мощность, кВА |
12 |
Коэффициент полезного действия (при Pн ≥ 0.1Pном) , не менее |
0,99 |
Время переключения симисторным байпасом питания нагрузки с одного ввода на другой, не более |
Настраиваемое (с помощью установки перемычки на плате управления внутри байпаса): 10 или 20 мс (по умолчанию настраивается на 10 мс) |
Гарантийный срок, мес |
36 |
Срок службы, лет |
20 |
Физические характеристики
Исполнение |
19’’, 3U |
Габаритные размеры (ШхГхВ), мм |
483 х 505 х 132.5 |
Масса, не более кг |
15 |
