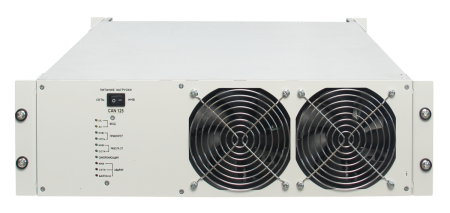

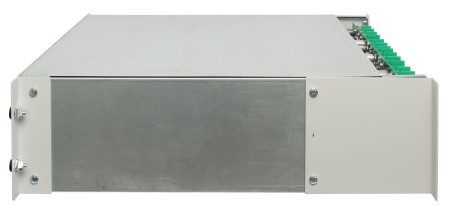

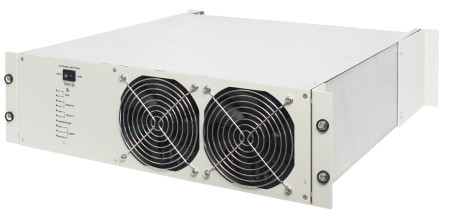

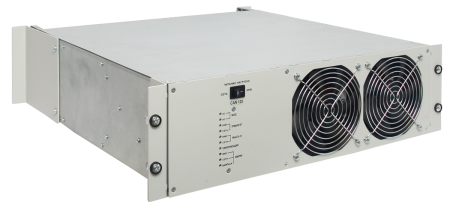

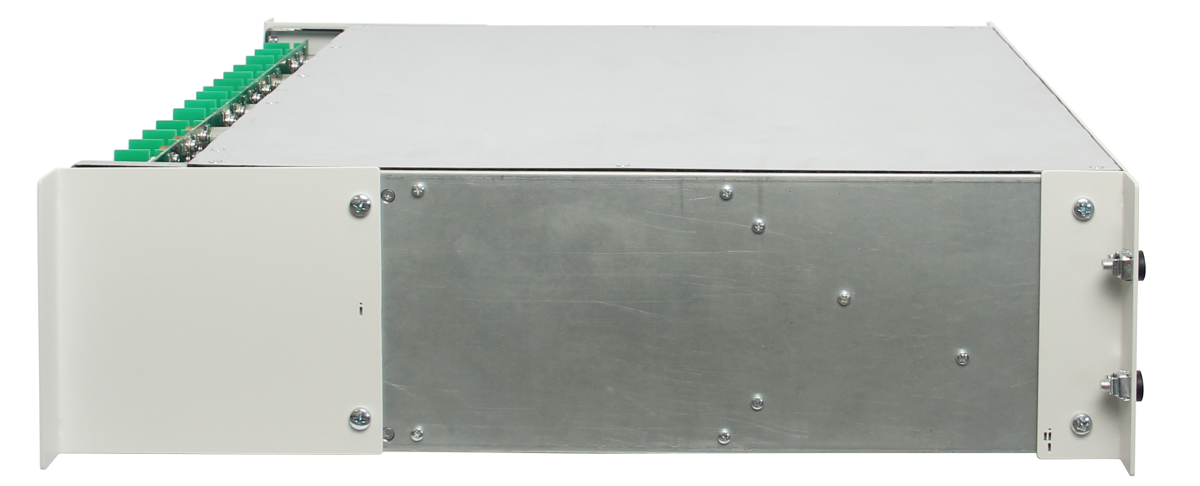

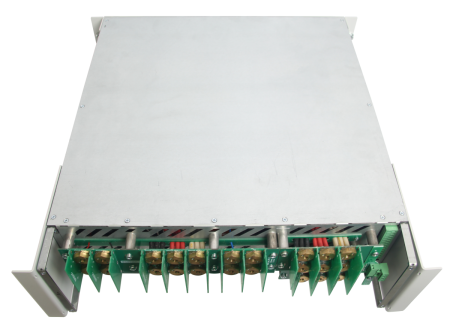

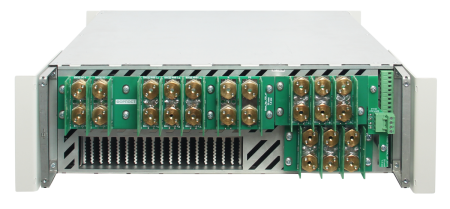

Байпас BP-48(60)/380В-120000ВА-3U (-РА; -BRS; -РГ; -3ЛГ; -ОВМ)
Новинка
Основные характеристики
- Мощность - 120000BA
- Входное напряжение DC - 48(60)В
- Выходное напряжение AC - 380В
- Охлаждение - Принудительное
- Исполнение - 3U
- Габариты (ШхГхВ) - 483х490х133 мм
- Масса - 20 кг
Артикул:
15-44828
Байпас трехфазный BP-48(60)/380B-120000ВА-3U
Трехфазный тиристорный байпас для подключения до 30 инверторов 4000ВА с входным напряжением 48(60)В (трехфазной инверторной системы с мощностью до 120000 ВА, на модулях со входом DC, до 24 модулей на фазу)Работает совместно с УКУ 207.14 LAN-3U или УКУ 207.14 LAN-D
Гарантия: 36 месяцев
1
Добавить в спецификацию
Характеристики
Характеристики1
—
Основные тех. характеристики
|
Номинальное входное напряжение постоянного тока (питание байпаса), В |
48(60) |
|
Номинальное выходное напряжение переменного тока, В |
3х400/230В |
|
Максимальный длительный фазный ток, потребляемый от сети переменного тока (при максимальной нагрузке), не более, А |
200 |
|
Вид охлаждения |
принудительное |
|
Диапазон входного напряжения постоянного тока, В |
40…72 |
|
Диапазон выходного напряжения переменного тока (при работе от сети), В |
3х400/230В±15% |
|
Диапазон выходного напряжения переменного тока (при работе от инверторной системы) |
3х400/230В ± 2% |
|
Номинальная выходная мощность, кВА |
120 |
|
Коэффициент полезного действия (при Pн ≥ 0.1Pном) , не менее |
0,99 |
|
Время переключения питания нагрузки с одного ввода на другой, не более |
10 мс |
|
Гарантийный срок, мес |
36 |
|
Срок службы, лет |
20 |
Физические характеристики
|
Исполнение |
19’’ |
|
Габаритные размеры (ШхГхВ), мм |
483 х 490 х 133 (3U) |
|
Масса, не более кг |
20 |
Комплект поставки
—
-
Шлейф CAN+SYNCH
-
Соединительная шина (провод) между инверторной системой и байпасом
-
Руководство по эксплуатации
-
Паспорт
Основные тех. характеристики
|
Номинальное входное напряжение постоянного тока (питание байпаса), В |
48(60) |
|
Номинальное выходное напряжение переменного тока, В |
3х400/230В |
|
Максимальный длительный фазный ток, потребляемый от сети переменного тока (при максимальной нагрузке), не более, А |
200 |
|
Вид охлаждения |
принудительное |
|
Диапазон входного напряжения постоянного тока, В |
40…72 |
|
Диапазон выходного напряжения переменного тока (при работе от сети), В |
3х400/230В±15% |
|
Диапазон выходного напряжения переменного тока (при работе от инверторной системы) |
3х400/230В ± 2% |
|
Номинальная выходная мощность, кВА |
120 |
|
Коэффициент полезного действия (при Pн ≥ 0.1Pном) , не менее |
0,99 |
|
Время переключения питания нагрузки с одного ввода на другой, не более |
10 мс |
|
Гарантийный срок, мес |
36 |
|
Срок службы, лет |
20 |
Физические характеристики
|
Исполнение |
19’’ |
|
Габаритные размеры (ШхГхВ), мм |
483 х 490 х 133 (3U) |
|
Масса, не более кг |
20 |
Байпас BP-48(60)/380B-120000ВА-3U предназначен для работы в составе инверторных систем на базе модулей серий 2500ВА и 4000ВА с прошивкой CAN 125. Они обеспечивают надежное бесперебойное электропитание различной электронной аппаратуры и средств связи, формируя трехфазное переменное напряжение 3х400/230В, 50 Гц при нагрузке до 120 кВА (96 кВт).
Байпасы оснащены принудительным воздушным охлаждением с интеллектуальной регулировкой скорости вентиляторов в зависимости от температуры радиатора и нагрузки. Срок службы вентиляторов составляет до 70 000 часов, что гарантирует долговечность и стабильность работы оборудования.
Силовая часть построена на основе симисторных модулей и управляется микропроцессорной системой с ПЛИС, что обеспечивает высокую точность и надежность переключений. Поддерживаются два силовых ввода:
- Сеть AC 3х400/230В, 50 Гц
- Инверторная система с аналогичной трехфазной конфигурацией.
Байпас автоматически контролирует параметры напряжения и частоты по каждому вводу и переключает нагрузку согласно запрограммированным алгоритмам. Время переключения между источниками составляет всего 5–10 мс, что обеспечивает безобрывное питание оборудования.
Для расширенного управления поддерживается приоритетный режим выбора источника питания, а также специальный режим работы только от сети при обесточенной инверторной системе. Дополнительно предусмотрено ручное управление по внешним “сухим” контактам для перевода нагрузки напрямую на сеть или инвертор.
Совместно с устройством контроля и управления (УКУ) реализуется полный мониторинг всех параметров: уровней напряжения, частоты, состояния синхронизации, мощности, температуры и аварийных режимов. Поддерживаются современные протоколы связи — RS485 (ModBus RTU), Ethernet (SNMP v1, ModBus TCP, HTTP) — и визуальный контроль через ЖКИ-дисплей.
Байпас BP-48(60)/380B-120000ВА-3U — это надежное и интеллектуальное решение для обеспечения бесперебойного электропитания, полностью совместимое с инверторными системами высокой мощности.
Приобретайте продукцию ФОРПОСТ непосредственно у производителя через наших представителей. Наши инженеры с более чем 20-летним опытом работы в сфере источников бесперебойного питания готовы дать вам консультации. Мы оказываем услуги в городах по всей России, таких как Москва, Санкт-Петербург, Новосибирск, Екатеринбург, Казань, Владивосток, Краснодар, Самара, Омск и других.
Продукция ФОРПОСТ, является аналогами оборудования брендов Eltek, CE+T (TSI Bravo), Штиль, HVR.
