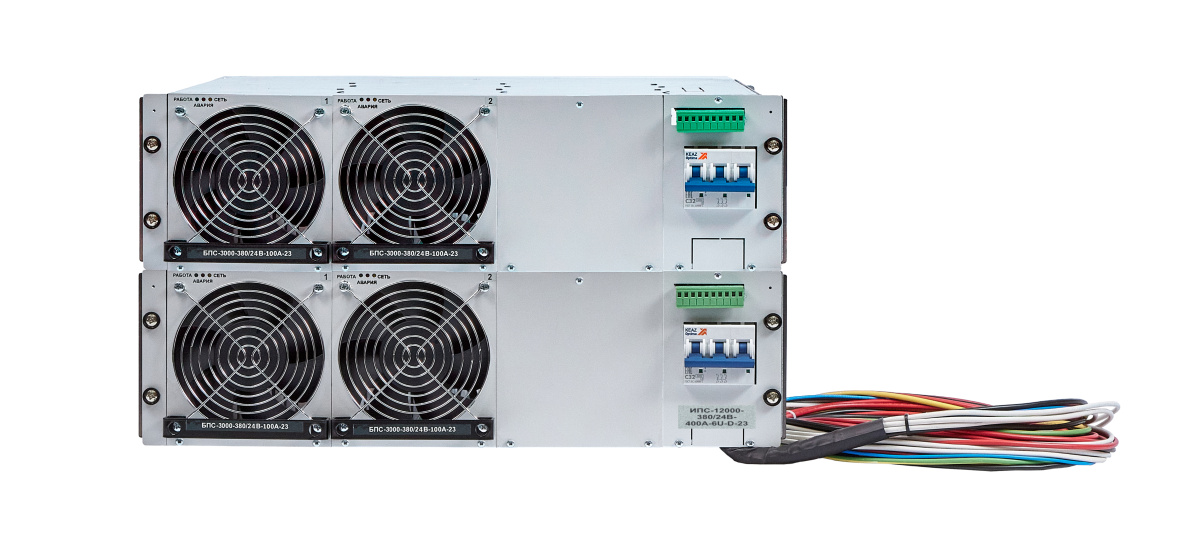

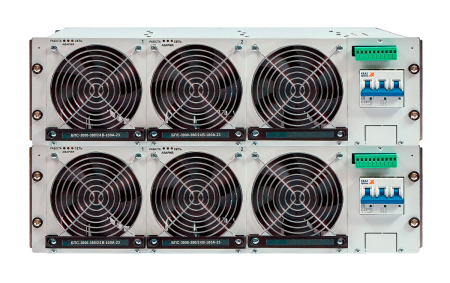

ЗВУ ИПС-12000-380/24В-400А-4/4-6U-D-23 TKI
Модульное зарядно-выпрямительное устройство ИПС-12000-380/24В-400А-4/4-6U-D-23 TKI
Предназначено для построения ШОТ, СОПТ и промышленных ИБП.
Преобразование AC 380В в стабилизированное DC 24В для питания устройств РЗА, инверторов и содержания АКБ. Резервирование N+N, N+1.
Для сборки ИБП устройство комплектуется инверторными системами ФОРПОСТ.
Основные характеристики
- Входное напряжение перемен. тока3х380/220В
- Выходное напряжение пост. тока24В
- Номинальный выходной ток400А
- Макс. потребляемая мощность12000Вт
- Охлаждениепринудительное
- Управление и контрольУКУ 207.11, УКУ 207.13
- МониторингRS485 (ModBUS RTU), Ethernet (ModBUS TCP), Ethernet (SNMPv1)
- Выходной развязывающий диодда
- Количество БПС4 шт.
- Исполнение6U, 19"
- Габариты (ШхГхВ)483х570х266мм
- Масса45 кг
Наши специалисты ответят на любой интересующий вопрос
| Номинальное вх. напряжение, В | 380 |
|---|---|
| Номинальное вых. напряжение, В | 24 |
| Число фаз | 3 |
| Количество выпрямителей | 4 |
| Диапазон входного напряжения, В | 3х380/220В ± 15% (трехфазная сеть с нейтралью) |
| Номинальная входная частота, Гц | 50 |
| Диапазон входной частоты, Гц | 50(60)Гц ± 10% |
| Диапазон выходного напряжения, В | 20 ... 29 |
| Номинальный выходной ток, А | 400 |
| Диапазон температуры окружающей среды, °С | +5 ... +40 |
| Диапазон температуры окружающей среды при транспортировке и хранении, °С | -50 ... +50 |
| Относительная влажность воздуха, % | 95 |
| Вид охлаждения | принудительное |
| Интерфейсы мониторинга | "сухие" контакты, RS-485 (Modbus RTU), LAN (SNMP) |
| Максимальный потребляемый фазный ток, не более, А | 24 |
| Максимальная потребляемая мощность, не более, ВА | 14000 |
| Возможность параллельной работы | да |
| Пульсации выходного напряжения (от пика до пика), мВ | 100 |
| Коэффициент полезного действия при Iнагр = (0,5÷1,0)Iном, не менее | 0,9 |
| Сопротивление изоляции между входом и корпусом, МОм | в нормальных климатических условиях, не менее, 20 при влажности 95% и температуре +30°С, не менее, 1 |
| Защита от перегрузки | да |
| Уставка защиты от перегрузки БПС-3000-380/24В-100А-23 (ток ограничения), А | 102 ± 1% |
| Защита от короткого замыкания на выходе | да |
| Защита от недопустимого снижения или пропадания фазы сетевого напряжения | да |
| Защита от перегрева | да |
| Форм-фактор | 23 |
| Высота | 6U |
| Габаритные размеры (ШхГхВ), мм | 483 х 570 х 266 |
| Масса, не более, кг | 45 |
| Гарантийный срок, мес | 36 |
| Срок службы, лет | 20 |

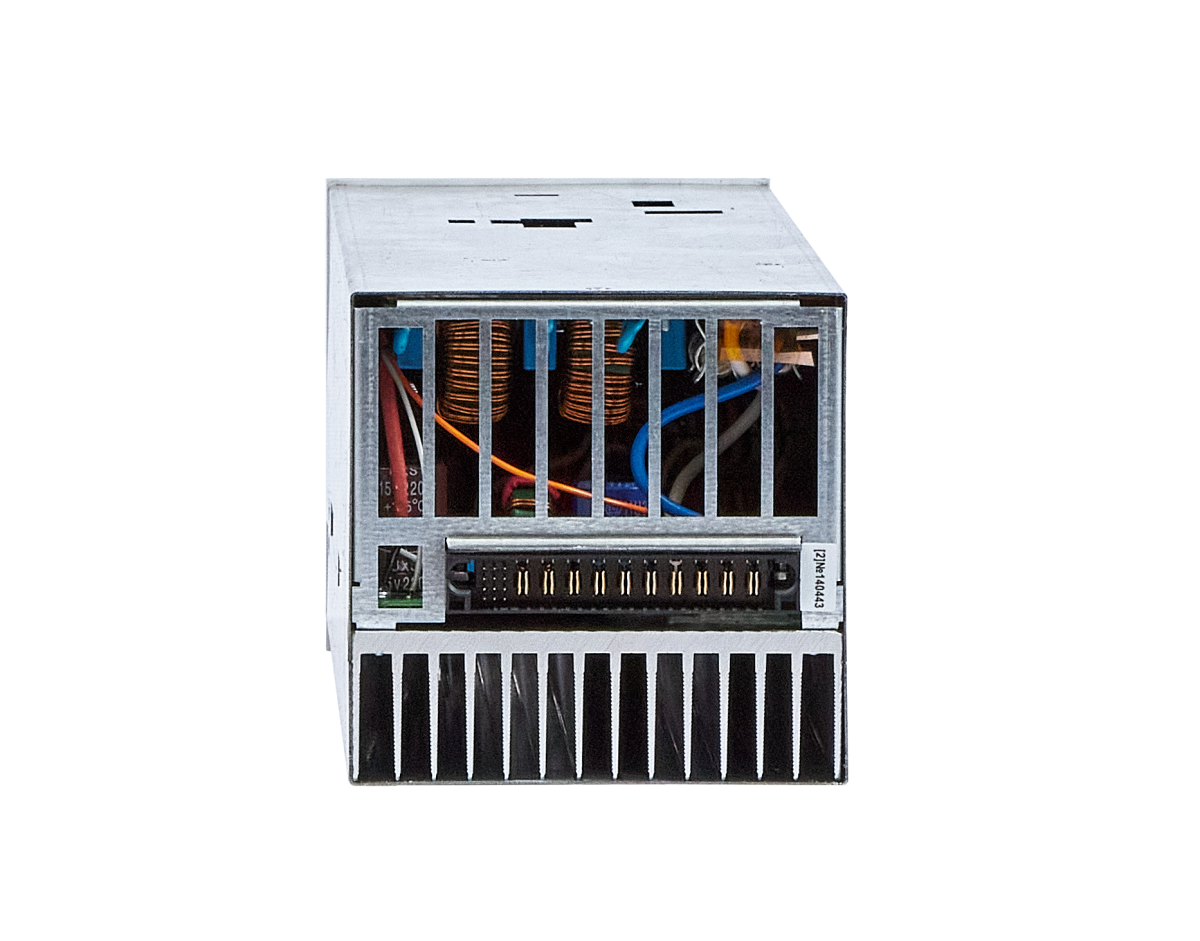

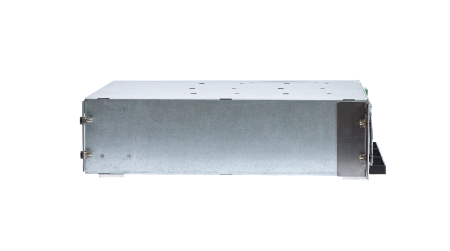

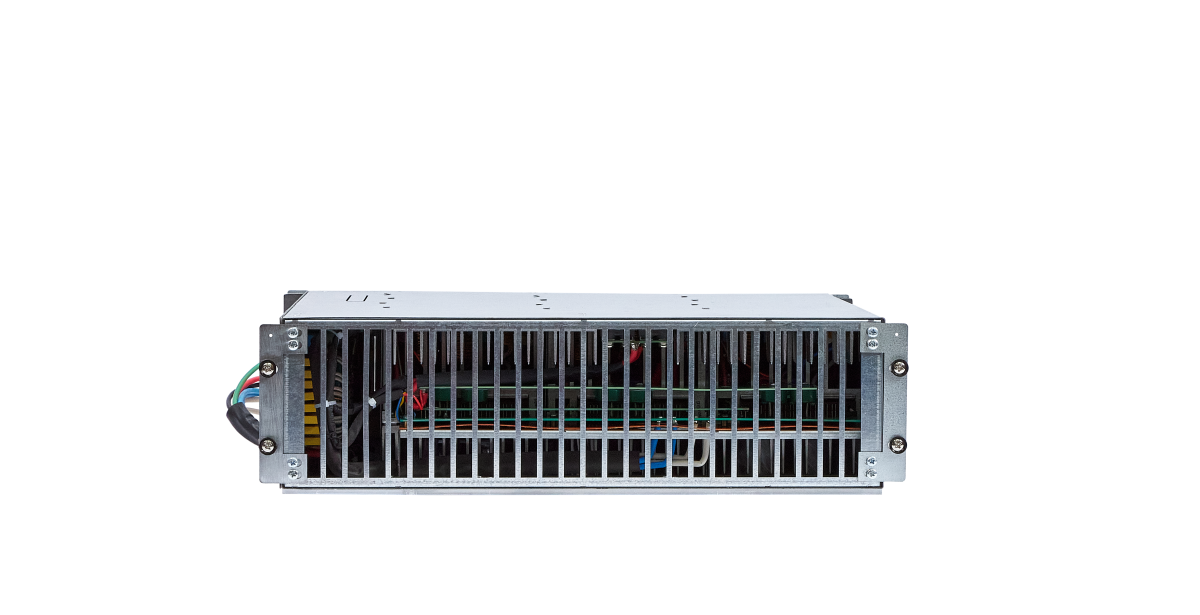

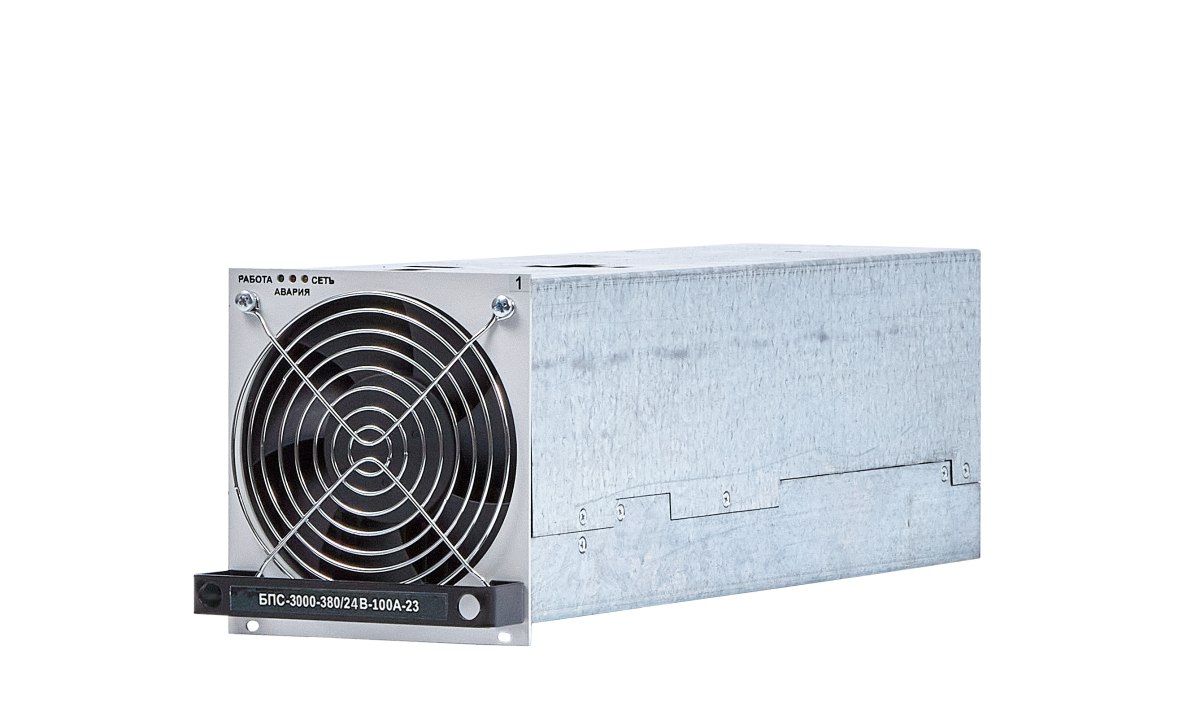

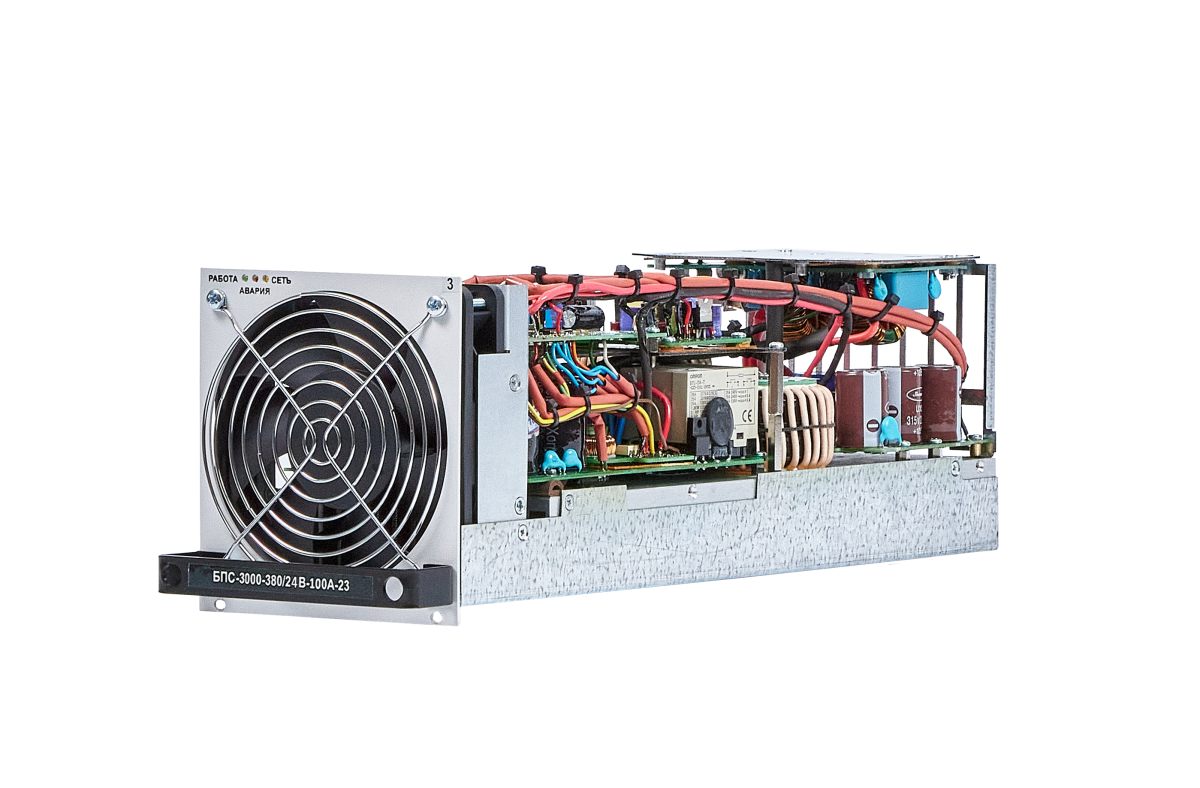

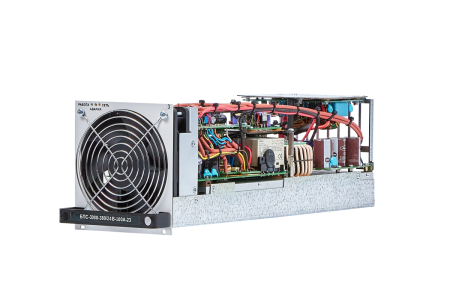

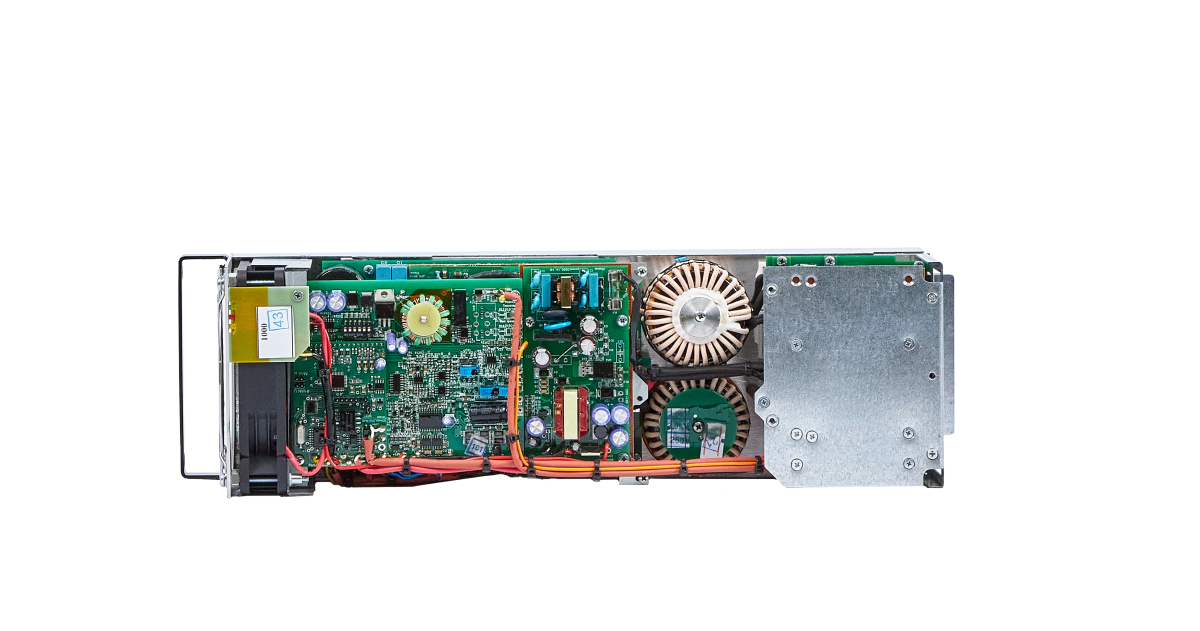

Зарядно-выпрямительное устройство ИПС 12000-380/24В-400А-4/4-6U-D-23 TKI, включающее источник питания стабилизированный ИПС AC/DC (380/24), который состоит из четырех модулей-выпрямителей БПС-3000-380/24В-100А-23, предназначено для установки в стойку 19’’.
В данной модели есть возможность расширения мощности до 90 кВт за счет увеличения количества модулей (до 30 единиц).
Главные функции зарядно-выпрямительных устройств – зарядка и содержание кислотных АКБ, параллельная работа с АКБ на нагрузку, формовка отдельных аккумуляторов, а также возможность работы без АКБ с фиксированным выходным напряжением из диапазона 24В ± 15%.

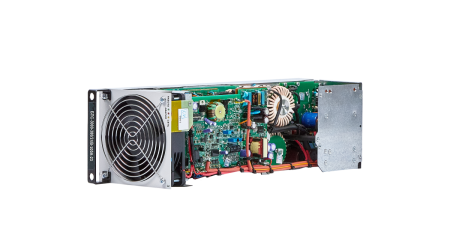

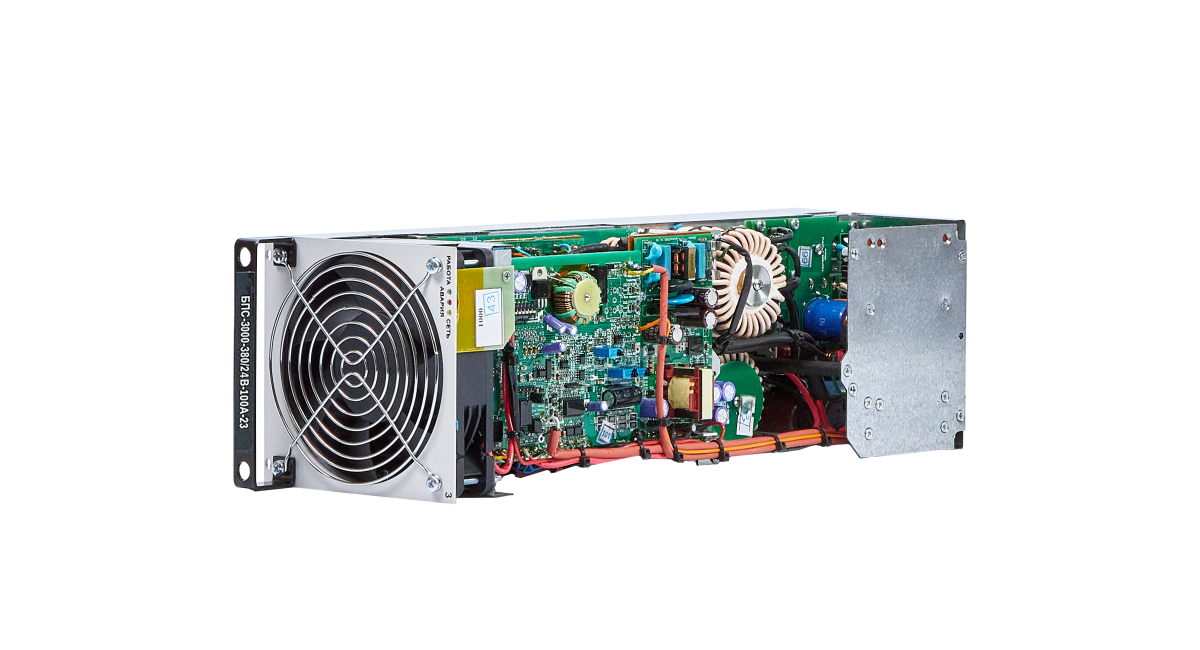

ИПС имеет принудительный тип воздушного охлаждения. Вентилятор охлаждения интегрирован напрямую в силовой модуль-выпрямитель. Управляет вентилятором сигнал с УКУ, что дает возможность отслеживать наработку вентилятора.

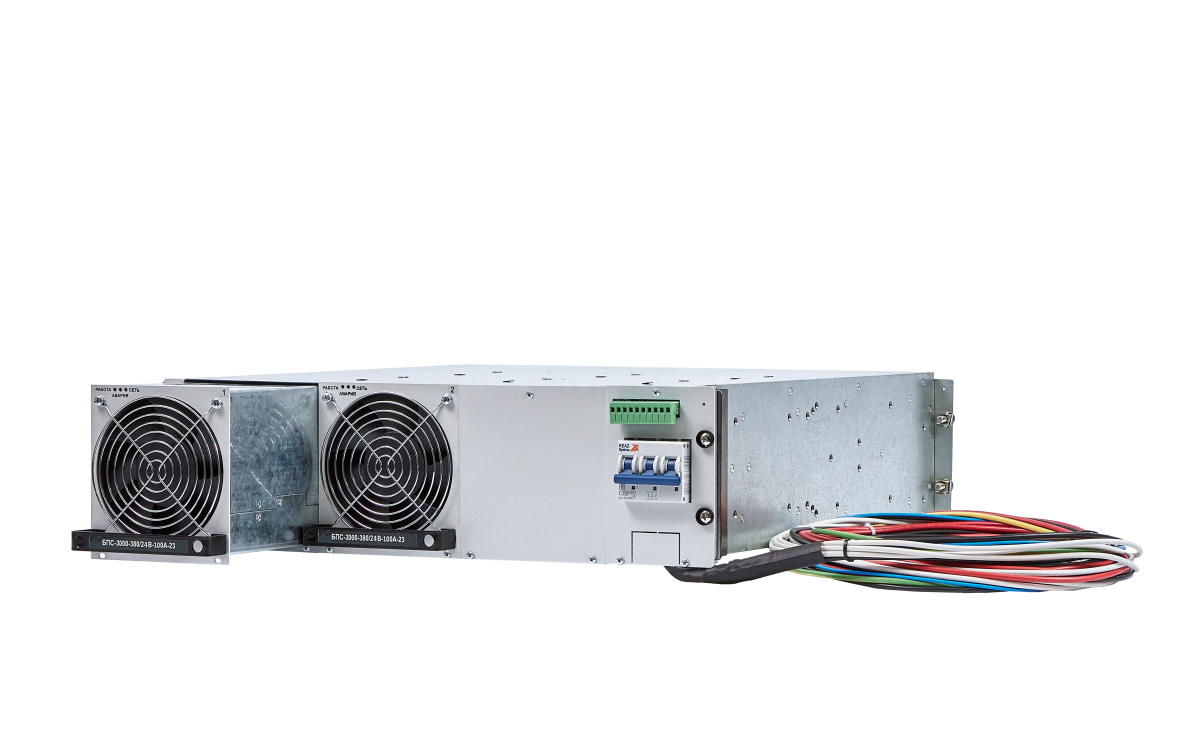

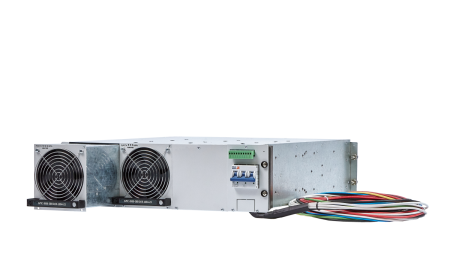

Модульная структура ИПС позволяет гарантировать "горячий" резерв и "горячую" замену силовых модулей-выпрямителей, а также строить мощные системы электропитания (ЭПУ) благодаря параллельному включению необходимого числа модулей-выпрямителей.
На выходе установлен развязывающий диод, который защищает оборудование от обратных токов и развязывает просадку напряжения питания на пиках сигнала от входных каскадов. Еще одной функцией диода является развязка 2-х однотипных комплектов ЗВУ на общую АКБ и/или нагрузку, если требуется их общая работа.
Также ЗВУ может функционировать как модульный выпрямитель с фиксированным выходным напряжением. При этом выключаются функции работы с аккумуляторными батареями и настраивается работа, поддерживающая заданное фиксированное напряжение.
Вы сможете приобрести оборудование ИПС 12000-380/24В-400А-4/4-6U-D-23 TKI (по цене производителя) через нашу команду менеджеров. Помимо этого, мы предоставляем консультацию наших инженеров, успешно работающих с системами гарантированного электропитания более 20 лет. Мы работаем по всей территории России. Если вам нужно приобрести оборудование, предназначенное для ШОТ, ЭПУ, АБП в Москве, Санкт-Петербурге, Новосибирске, Екатеринбурге, Казани, Владивостоке, Краснодаре, Самаре, Омске или других городах, мы с радостью поможем вам.
Изделия ФОРПОСТ, которые вы можете купить в компании НТЦ СГЭП являются аналогами оборудования брендов Eltek, CE+T (TSI Bravo), Штиль, HVR.
Получите консультацию от наших квалифицированных инженеров и специалистов по подбору оборудования ФОРПОСТ уже сейчас.
Другие ЗВУ на базе модулей БПС 3000-380/24В-100А-23:
- Корзина ИПС (количество зависит от номинальной мощности ЗВУ)
- Модуль БПС (количество зависит от номинальной мощности ЗВУ)
- Модуль измерения тока АКБ
- Устройство контроля и управления
- Датчик температуры АКБ, Шлейф УКУ (14+10 pin), Шлейф CAN (10 pin)
- Паспорт
- Руководство по эксплуатации
Инструкции и ПО
2D и 3D модели
Руководство по эксплуатации
Декларация
Частые вопросы о модели ЗВУ ИПС-12000-380/24В-400А-4/4-6U-D-23 TKI
Для чего применяется ЗВУ ИПС-12000-380/24В-400А-4/4-6U-D-23 TKI?
ЗВУ ИПС-12000-380/24В-400А-4/4-6U-D-23 TKI — модульное зарядно-выпрямительное устройство ФОРПОСТ. Предназначено для построения ШОТ, СОПТ и промышленных ИБП. Преобразование AC 380В в стабилизированное DC 24В для питания устройств РЗА, инверторов и содержания АКБ.
Какие основные характеристики у модели ЗВУ ИПС-12000-380/24В-400А-4/4-6U-D-23 TKI?
Основные характеристики модели ЗВУ ИПС-12000-380/24В-400А-4/4-6U-D-23 TKI: входное напряжение перемен. тока — 3х380/220В; выходное напряжение пост. тока — 24В; номинальный выходной ток — 400А; макс. потребляемая мощность — 12000Вт. Полный перечень — во вкладке «Характеристики».
Чем ЗВУ ИПС-12000-380/24В-400А-4/4-6U-D-23 TKI отличается от соседних моделей?
ЗВУ ИПС-12000-380/24В-400А-4/4-6U-D-23 TKI отличается от ближайших моделей раздела «ЗВУ 24В» с тем же входным напряжением номинальным выходным током — 400 А. Ближайшие модели: ИПС-6000-380/24В-200А-2/3-3U-23 TKI — 200 А, ИПС-9000-380/24В-300А-3/3-3U-23 TKI — 300 А, ИПС-15000-380/24В-500А-5/6-6U-23 TKI — 500 А. Остальные характеристики сравните кнопкой «Сравнить».
Какие документы есть на модель ЗВУ ИПС-12000-380/24В-400А-4/4-6U-D-23 TKI?
Во вкладке «Файлы» на странице модели ЗВУ ИПС-12000-380/24В-400А-4/4-6U-D-23 TKI можно скачать документы: декларация о соответствии — «Декларация ЗВУ 2026»; руководство по эксплуатации — «ЗВУ на базе БПС-3000-380-24В-100А-23 (19'' 3U 0-3) (07.08.26)»; инструкции и программы — «Способы_подключения_УКУ», «qModMaster-Win32-exe-0.4.6», «Mib browser»; 2D- и 3D-модели (2 файла).
Какая гарантия на модель ЗВУ ИПС-12000-380/24В-400А-4/4-6U-D-23 TKI?
Гарантийный срок модели ЗВУ ИПС-12000-380/24В-400А-4/4-6U-D-23 TKI — 36 месяцев, срок службы — 20 лет. Гарантия начинается с момента передачи оборудования, если в договоре не указано иное. При неисправности оставьте заявку на ремонт на портале техподдержки и приложите акт рекламации — в течение 24 часов инженер свяжется для удалённой диагностики.
