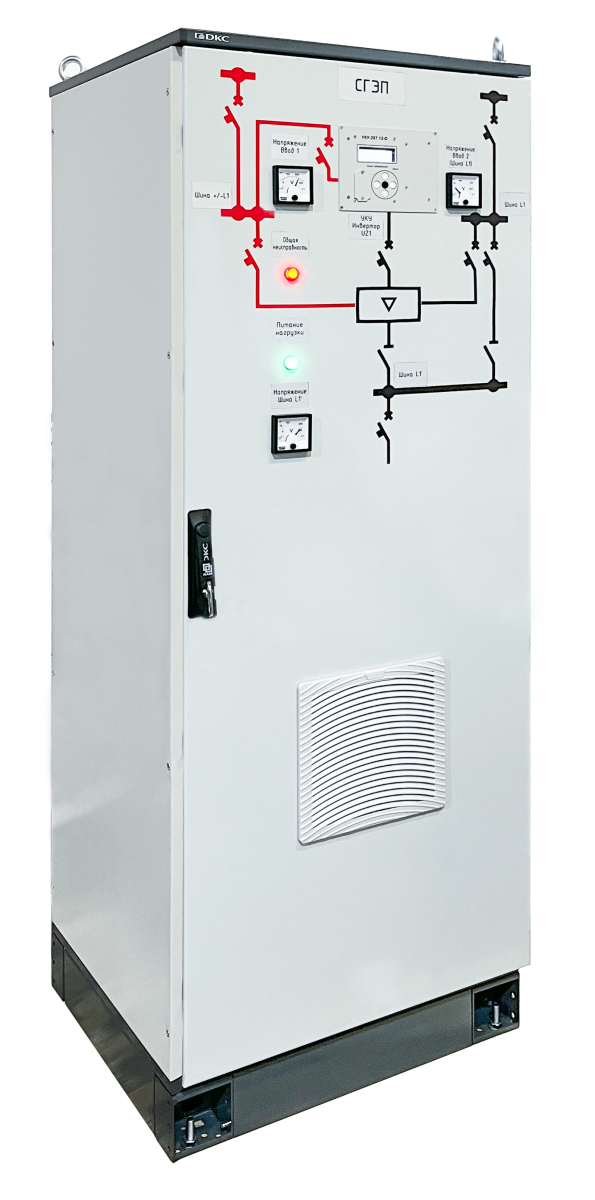

Инверторы напряжения статические

Основные характеристики

Входное напряжение: 24/48/60/110/220/240/380В
Выходное напряжение: 110/127/190/220/240/275/480В
Мощность: от 5 кВА до 1000 кВА
Габариты (ШхГхВ): от 600х800х2100 до 3200x800x2100

Инверторы напряжения статические

Надежные промышленные преобразователи для критически важных объектов. Обеспечивают бесперебойное электропитание в тяжелых условиях и имеют срок службы более 20 лет.

Отправить опросный лист

Скачать опросный лист

Характеристики

Характеристики1

—

Тип	Значение
Вход
Входное напряжение, В	380 (опционально 24 / 48 / 100 / 200 / 700) ±15%
Частота, Гц	50/60 или 400 ±1%
Выход
	1 фаза	3 фазы
Выходное напряжение, В	110-275 AC ±1%	190-480 AC ±1%
Коэффициент мощности	0,90 (опционально 0,95)	0,90 (опционально 0,95)
Мощность, кВА	5-200 (3/1, 1/1)	5-1000 (3/3)
Частота, Гц	50/60 ±1%	50/60 ±1%
Коэффициент гармонических искажений THDu	≤1,5% THD при линейной нагрузке; ≤10% THD при нелинейной нагрузке	≤1,5% THD при линейной нагрузке; ≤10% THD при нелинейной нагрузке
Крест-фактор	3:1	3:1
Перегрузочная способность	до 110 % - без ограничения, от 110 до 125 % - 1 мин., от 125 до 150 % - 1 сек., >150 % - 0,12 сек.	до 110 % - без ограничения, от 110 до 125 % - 1 мин., от 125 до 150 % - 1 сек., >150 % - 0,12 сек.
Короткое замыкание, в % от Inom/мсек	200 / 100 (опционално 700 / 100)	200 / 100 (опционално 700 / 100)

Коммуникации
Интерфейс связи	RS485 / Ethernet
Протокол связи	Modbus RTU (опционально Modbus TCP)
Наличие "сухих" контактов, шт.	4 (конфигурируемые) / 8
Индикация работы оборудования	Сенсорная ЖК панель, панель оператора, световая индикация или активная мнемосхема

Физические характеристики
Степень защиты по ГОСТ 14254-80	IP20 / до IP54
Обслуживание	Одностороннее / Двухстороннее
Уровень шума на расстоянии 1 м, дБА	50 - 73 (в зависимости от мощности)
Система охлаждения	Принудительная с резервированием вентиляторов
Ввод кабеля	Стандартно снизу, опционально: сверху, сзади, сбоку
Цветовое исполнение	RAL 7035
Устойчивость к механическим воздействиям по ГОСТ 17516.1	"М13"
Подвод внешних кабелей	Снизу / Сверху
Климатическое исполнение	УХЛ 4 / УХЛ 2 / Т1—Т3
Контроль сопротивления изоляции	Опционально реле контроля сопротивления изоляции переменного / постоянного тока
Система заземления	TN-S
Габаритные размеры (ШхГхВ), мм	ширина от 400 до 3200; глубина от 400 до 1000; высота от 1400 до 2200
Цоколь, мм	100 / 200
Комплект ЗИП	на 1 год эксплуатации / на 3 года эксплуатации

Окружающая среда
Температура эксплуатации, °C	от 0 до +40 / от -40 до +45
Температура хранения	-25 - 70C°
Относительная влажность, %	до 90 (без образования конденсата)
Высота над уровнем моря	До 1000 м
Сейсмостойкость	6 баллов по MSK-64/ до 9 баллов по MSK-64 / 20G

Габариты системы в зависимости от типоисполнения ИНС
Номинальная мощность, кВА	Габариты (ШхГхВ), мм
5	600х800х2100
10	600х800х2100
20	800х800х2100
30	800х800х2100
40	1200х800х2100
50	1200х800х2100
60	1200х800х2100
80	1200х800х2100
100	1600х800х2100
120	2400х800х2100
160	2400х800х2100
200	3200x800x2100

Тип	Значение
Вход
Входное напряжение, В	380 (опционально 24 / 48 / 100 / 200 / 700) ±15%
Частота, Гц	50/60 или 400 ±1%
Выход
	1 фаза	3 фазы
Выходное напряжение, В	110-275 AC ±1%	190-480 AC ±1%
Коэффициент мощности	0,90 (опционально 0,95)	0,90 (опционально 0,95)
Мощность, кВА	5-200 (3/1, 1/1)	5-1000 (3/3)
Частота, Гц	50/60 ±1%	50/60 ±1%
Коэффициент гармонических искажений THDu	≤1,5% THD при линейной нагрузке; ≤10% THD при нелинейной нагрузке	≤1,5% THD при линейной нагрузке; ≤10% THD при нелинейной нагрузке
Крест-фактор	3:1	3:1
Перегрузочная способность	до 110 % - без ограничения, от 110 до 125 % - 1 мин., от 125 до 150 % - 1 сек., >150 % - 0,12 сек.	до 110 % - без ограничения, от 110 до 125 % - 1 мин., от 125 до 150 % - 1 сек., >150 % - 0,12 сек.
Короткое замыкание, в % от Inom/мсек	200 / 100 (опционално 700 / 100)	200 / 100 (опционално 700 / 100)

Коммуникации
Интерфейс связи	RS485 / Ethernet
Протокол связи	Modbus RTU (опционально Modbus TCP)
Наличие "сухих" контактов, шт.	4 (конфигурируемые) / 8
Индикация работы оборудования	Сенсорная ЖК панель, панель оператора, световая индикация или активная мнемосхема

Физические характеристики
Степень защиты по ГОСТ 14254-80	IP20 / до IP54
Обслуживание	Одностороннее / Двухстороннее
Уровень шума на расстоянии 1 м, дБА	50 - 73 (в зависимости от мощности)
Система охлаждения	Принудительная с резервированием вентиляторов
Ввод кабеля	Стандартно снизу, опционально: сверху, сзади, сбоку
Цветовое исполнение	RAL 7035
Устойчивость к механическим воздействиям по ГОСТ 17516.1	"М13"
Подвод внешних кабелей	Снизу / Сверху
Климатическое исполнение	УХЛ 4 / УХЛ 2 / Т1—Т3
Контроль сопротивления изоляции	Опционально реле контроля сопротивления изоляции переменного / постоянного тока
Система заземления	TN-S
Габаритные размеры (ШхГхВ), мм	ширина от 400 до 3200; глубина от 400 до 1000; высота от 1400 до 2200
Цоколь, мм	100 / 200
Комплект ЗИП	на 1 год эксплуатации / на 3 года эксплуатации

Окружающая среда
Температура эксплуатации, °C	от 0 до +40 / от -40 до +45
Температура хранения	-25 - 70C°
Относительная влажность, %	до 90 (без образования конденсата)
Высота над уровнем моря	До 1000 м
Сейсмостойкость	6 баллов по MSK-64/ до 9 баллов по MSK-64 / 20G

Габариты системы в зависимости от типоисполнения ИНС
Номинальная мощность, кВА	Габариты (ШхГхВ), мм
5	600х800х2100
10	600х800х2100
20	800х800х2100
30	800х800х2100
40	1200х800х2100
50	1200х800х2100
60	1200х800х2100
80	1200х800х2100
100	1600х800х2100
120	2400х800х2100
160	2400х800х2100
200	3200x800x2100

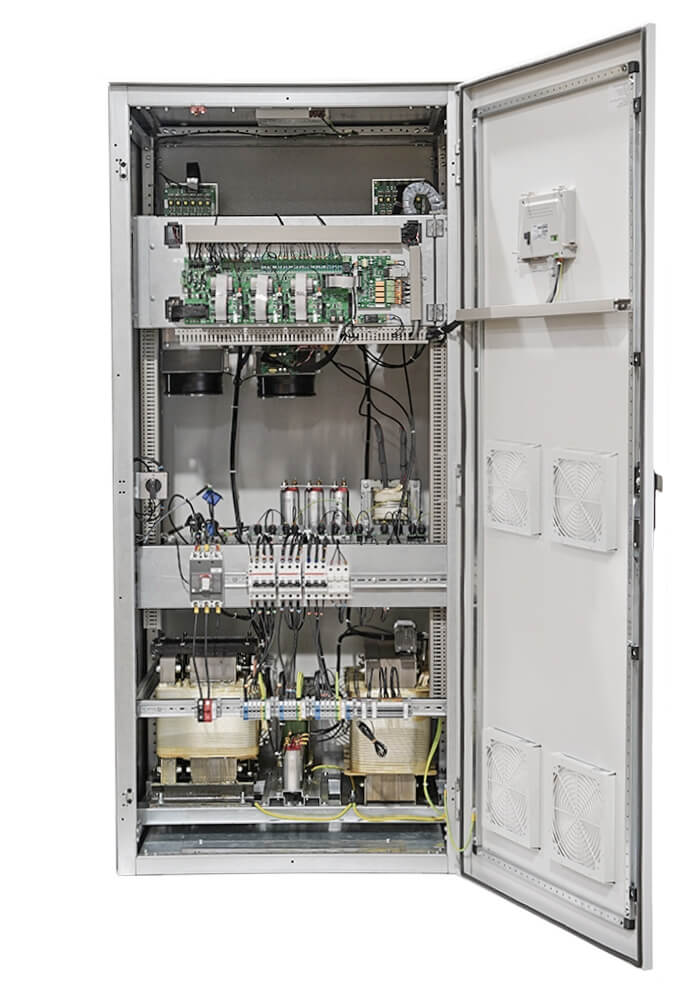

Инверторы напряжения статические (ИНС) серии СГЭП — это промышленные преобразователи постоянного тока в переменный, созданные специально для объектов энергетики и промышленности с повышенными требованиями к надежности и бесперебойности электропитания. Оборудование обеспечивает стабильное питание критических нагрузок даже в самых тяжелых условиях эксплуатации и гарантирует долгий срок службы.

Благодаря модульной архитектуре и широким возможностям конфигурации, ИНС СГЭП легко адаптируются под конкретные задачи заказчика. Применение проверенных компонентов со сроком службы более 20 лет в сочетании с индустриальным исполнением делает оборудование надежным и устойчивым к экстремальным нагрузкам.

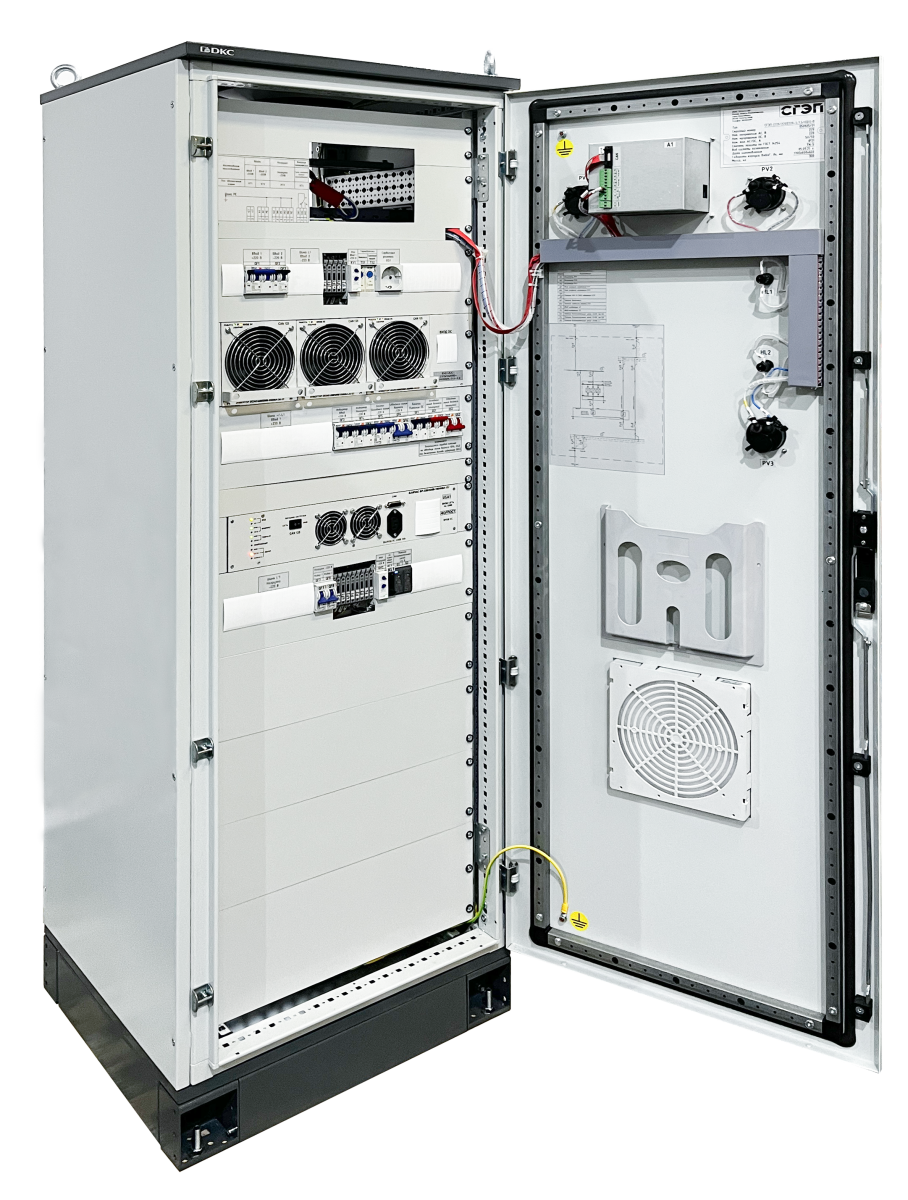

Конструктивные особенности

Модульная конструкция с возможностью быстрой замены компонентов
Продуманная компоновка для удобного обслуживания и ремонта
Наличие статического и ремонтного байпасов для максимальной надежности
Возможность установки измерительных преобразователей для мониторинга параметров
Эффективная система охлаждения (принудительная)
Простая конструкция и схемотехника, позволяющие проводить обслуживание как инженерами производителя, так и обученными специалистами заказчика

Преимущества ИНС СГЭП

Интеллектуальная система управления с самодиагностикой и мониторингом параметров
Гальваническая развязка выхода от питающей сети постоянного тока
Фильтрация гармоник в выходном напряжении
В рабочем режиме возможен выбор работы от сети или инверторной линии
Параллельная работа для увеличения мощности системы
Срок службы оборудования — не менее 20 лет
Гарантия на оборудование — 3 года

Встроенные защиты

Защита от перегрузки и короткого замыкания
Защита от перегрева силовых компонентов
Контроль состояния сетей постоянного и переменного тока
Защита от перенапряжений
Система самодиагностики неисправностей
