ЗБУ-480-24В

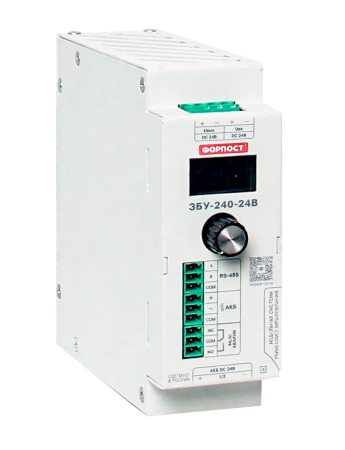

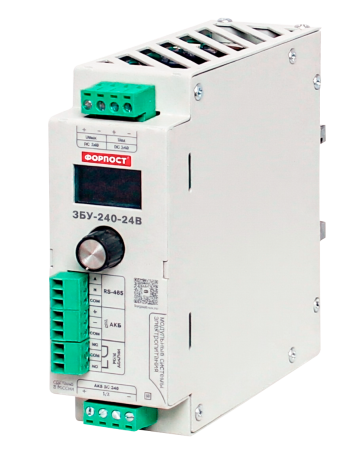

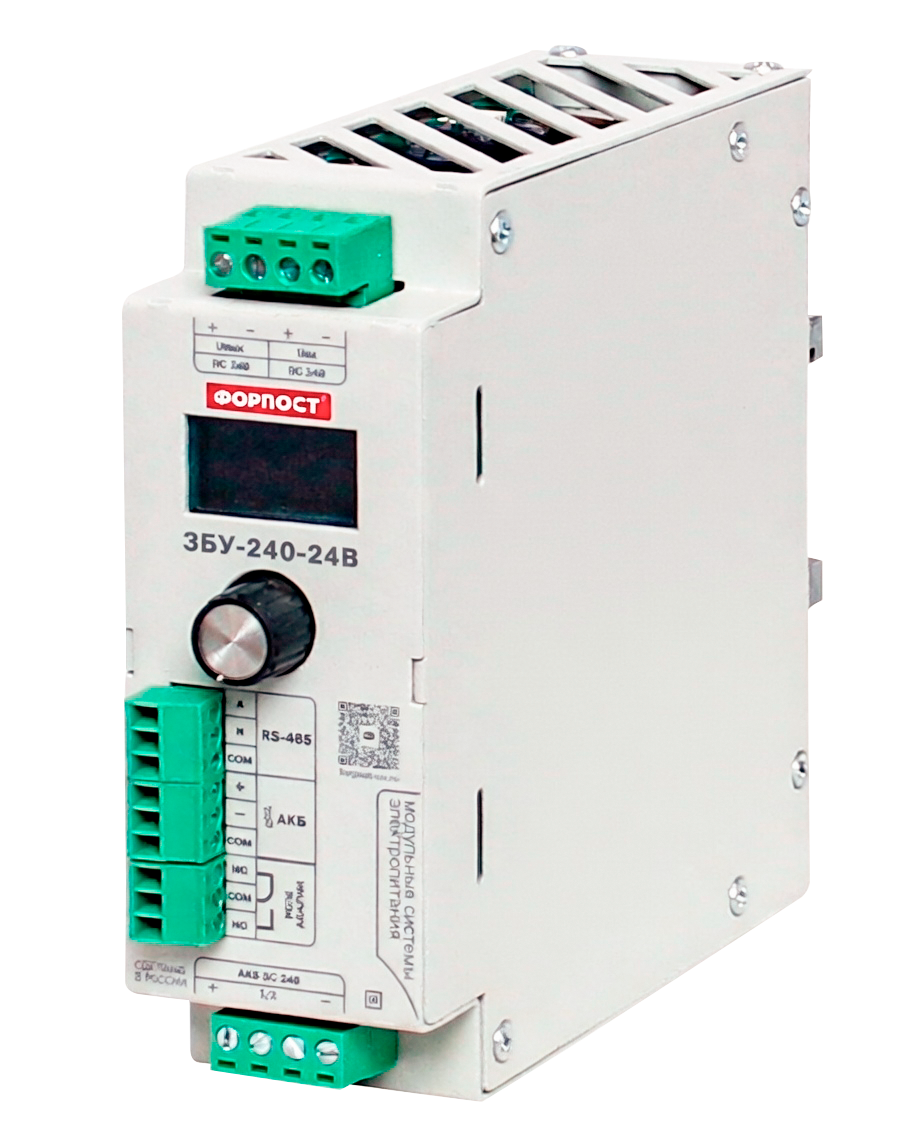

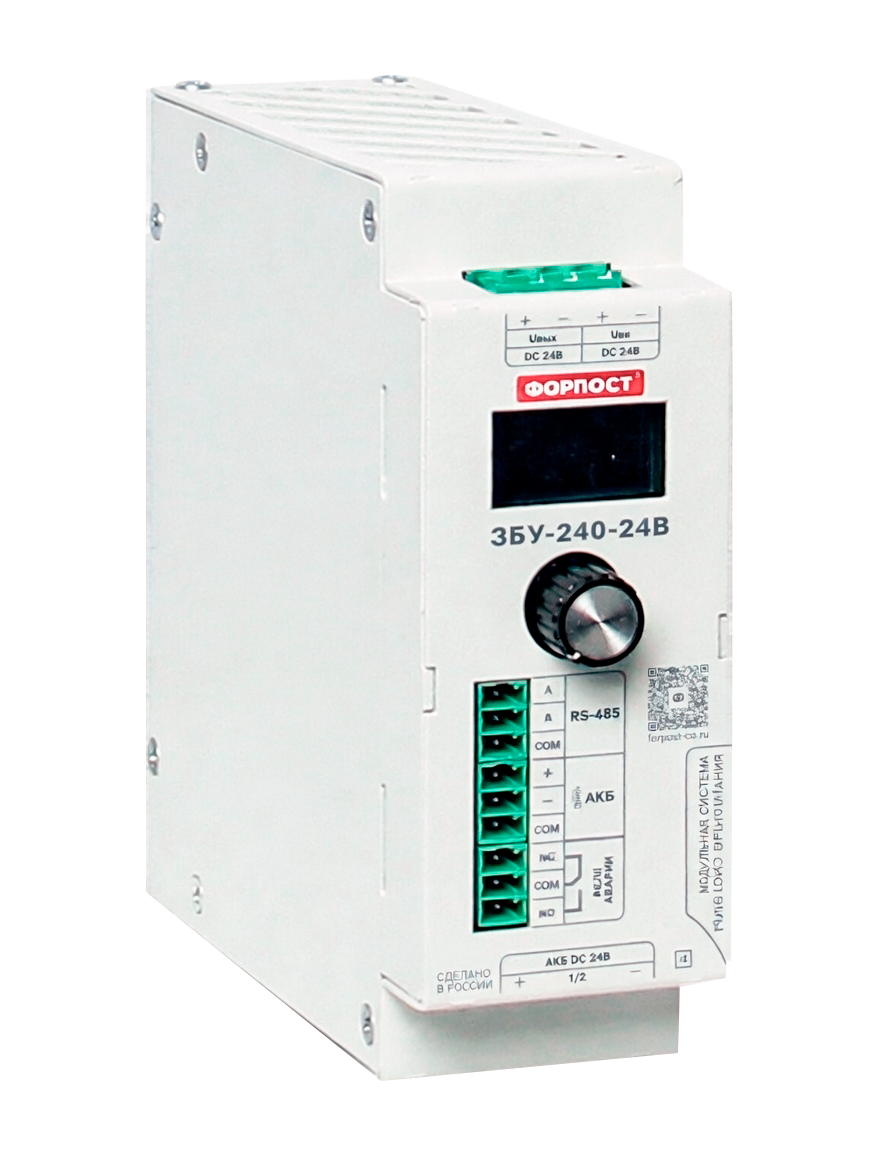

Зарядно-байпасное устройство ЗБУ-480-24В
Предназначено для совместной работы с моноблочными выпрямителями ИПС-250, ИПС-500 и АКБ, обеспечивая бесперебойное электропитание различной электронной аппаратуры и средств связи стабилизированным напряжением постоянного тока 24В.
Основные характеристики
- Входное напряжение DC24В
- Выходное напряжение DC24В
- Выходной ток20А
- Габариты (ШхГхВ)44,5х146х130 мм
Наши специалисты ответят на любой интересующий вопрос
| Входное напряжение DC | 24В |
|---|---|
| Диапазон входного напряжения | (20…29)В |
| Выходное напряжение DC | 24В |
| Диапазон выходного напряжение | (20…29)В |
| Номинальный выходной ток | 20А |
| Температурный диапазон | -20…+80 оС |
| Монтаж | на DIN-рейку |
| Габариты (ШхГхВ) | 44,5 х 146 х 130 |
| Гарантия | 3 года |
ЗБУ 20А обеспечивает возможность увеличения суммарной мощности при параллельной работе нескольких ИПС-250 с диодным модулем, а также совместимо с источником ИПС-500.
Зарядно-байпасное устройство ЗБУ 24В разработан для совместной работы с моноблочными выпрямителями ИПС-250-220/24В-10А (AC(DC)/DC) и ИПС-500-220/24В-20А-D (AC(DC)/DC) «ФОРПОСТ», а также с АКБ для бесперебойного питания разнообразной электронной техники и средств связи стабилизированным постоянным напряжением.
Важно: Для параллельной работы 2-х ИПС-250 в комплект ЗБУ необходим Диодный модуль DC 24В 2х10А, который приобретается отдельно. Параллельная работа предназначена для резервирования и увеличения тока в нагрузке.
Силовая схема устройства выполнена с применением низкоомных транзисторов под управлением микропроцессора для обеспечения проводимости тока и поддержания постоянной температуры работы.

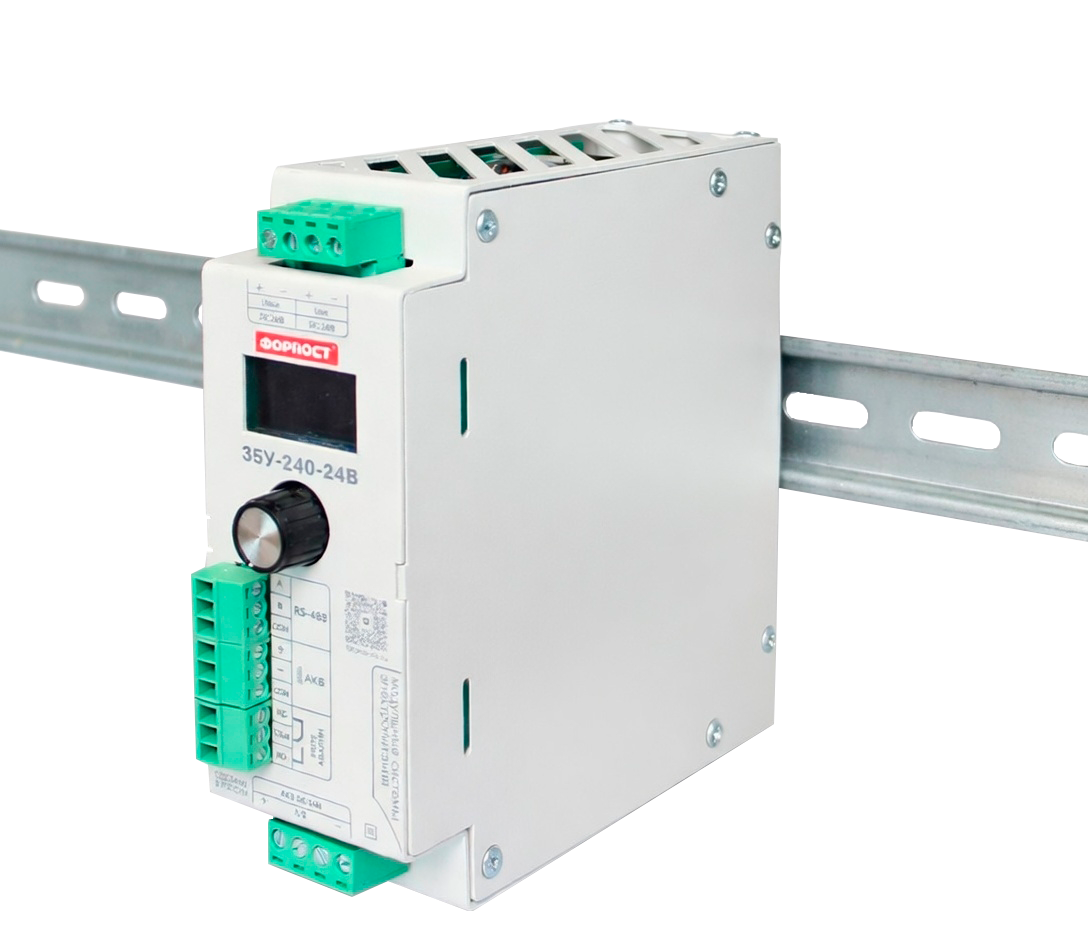

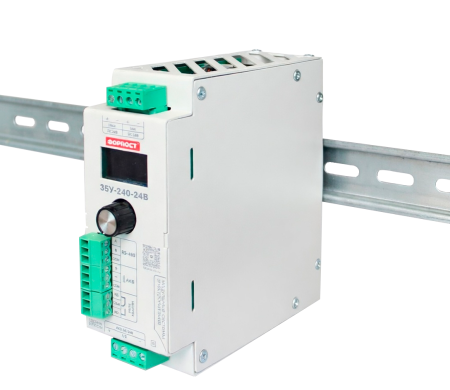

Устанавливается на DIN-рейку. Благодаря обновленному креплению, конструкция надежно зафиксирована на DIN-рейке – теперь блок питания остаётся на месте даже при сильных вибрациях.
ЗБУ имеет два мощных источника питания
- Вход от постоянного тока сети — «ВХОД DC 24В»;
- Вход от аккумуляторов («АКБ №1 DC 12В», «АКБ №2 DC 12В»).
Вход АКБ разделен на два соединения для подключения «средней точки» группы аккумуляторов, что позволяет контролировать неравномерное распределение напряжения.
По каждому из вводов ЗБУ ведет контроль параметров. Исправность/неисправность вводов возможно отслеживать по состоянию реле (сухого контакта) «РАБОТА».

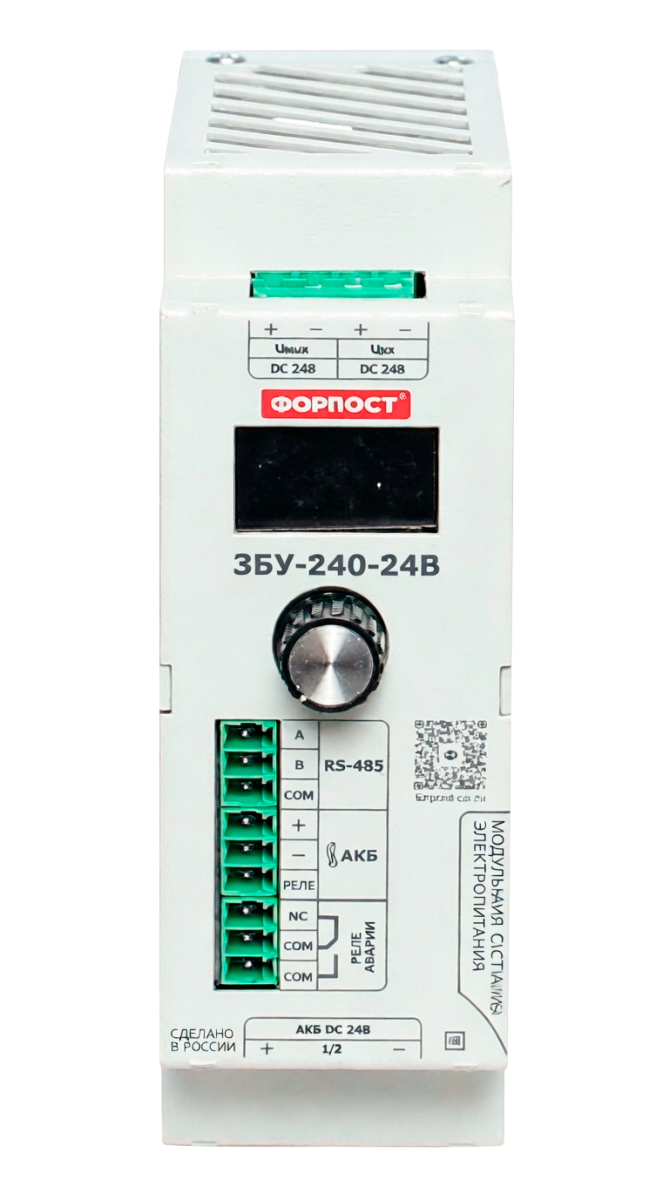

Оснащение ЗБУ позволяет отслеживать значения и состояния рабочих параметров на ЖК экране, переключение между параметрами осуществляется энкодером (по умолчанию экран выключен; мониторинг доступен после поворота энкодера). Кроме того, для контроля через внешние устройства предусмотрен интерфейс RS485 с протоколом связи ModBUS RTU.
На передней панели установлен разъем для подключения температурного датчика АКБ. Температуру можно отслеживать как на ЖК экране ЗБУ, так и через внешнее устройство через интерфейс RS485.
USB-порт в нижней части ЗБУ используется производителем при первоначальной загрузке программы микроконтроллера.
При первичной настройке вводятся следующие параметры:
- Входное напряжение от ИПС;
- Максимальный ток ИПС;
- Напряжение АКБ;
- Емкость АКБ.
Внесение данных параметров с отличиями от стандартных значений требует согласования с компанией-производителем.
Приобретайте оборудование ФОРПОСТ напрямую от производителя через наших менеджеров. Наши инженеры, обладающие более чем 20-летним опытом работы с источниками бесперебойного питания, готовы проконсультировать вас. Мы оказываем услуги по всей России, в таких городах как Москва, Санкт-Петербург, Новосибирск, Екатеринбург, Казань, Владивосток, Краснодар, Самара, Омск и других.
Изделия ФОРПОСТ, доступные через компанию НТЦ СГЭП, являются аналогами оборудования марок Eltek, CE+T (TSI Bravo), Штиль, HVR.
Обратитесь к нашим квалифицированным инженерам и специалистам по подбору оборудования ФОРПОСТ прямо сейчас.
Частые вопросы о модели ЗБУ-480-24В
Для чего применяется ЗБУ-480-24В?
ЗБУ-480-24В — зарядно-байпасное устройство ФОРПОСТ. Предназначено для совместной работы с моноблочными выпрямителями ИПС-250, ИПС-500 и АКБ, обеспечивая бесперебойное электропитание различной электронной аппаратуры и средств связи стабилизированным напряжением постоянного тока 24В.
Какие основные характеристики у модели ЗБУ-480-24В?
Основные характеристики модели ЗБУ-480-24В: входное напряжение DC — 24В; выходное напряжение DC — 24В; выходной ток — 20А. Полный перечень — во вкладке «Характеристики».
Какие документы есть на модель ЗБУ-480-24В?
Во вкладке «Файлы» на странице модели ЗБУ-480-24В можно скачать документы: декларация о соответствии — «Декларация ИПС, Конвертеры (2026)».
