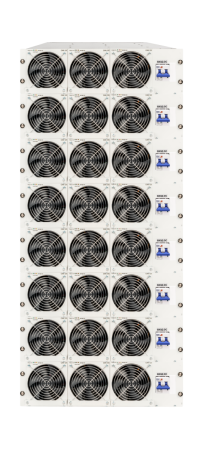

Инвертор DC/AC-24/220В-36000ВА-24U-23 (-PA; -BRS; -РГ)
Модульная инверторная система DC/AC-24/220В-36000ВА-24U-23
Применяются в АСУ ТП и для электропитания средств связи.
Преобразование DC 24В в стабилизированное AC 220В с частотой 50Гц.
Резервирование модуля N+1 и системы N+N.
Для исключения аварийного режима инвертора система может быть дополнена однофазным байпасом.
Основные характеристики
- Мощность36000ВА (24000Вт)
- Входное напряжение24В
- Выходное напряжение220В
- ОхлаждениеПринудительное
- ПитаниеDC (в т.ч. АКБ)
- Мониторинг и контрольУКУ 207.14
- Исполнение19", 24U
- Габариты (ШхГхВ)483х500х1064 мм
- Масса240 кг
Наши специалисты ответят на любой интересующий вопрос
Основные тех. характеристики
| Номинальное входное напряжение постоянного тока, В | 24 |
|---|---|
| Номинальное выходное напряжение переменного тока, В | 220В |
| Номинальная выходная мощность, Вт / ВА | 24000/36000 |
| Вид охлаждения | принудительное |
| Диапазон входного напряжения постоянного тока, В | 20…32 |
| Диапазон входного напряжения переменного тока, В | 220В±5 |
| Количество фаз выходного напряжения | 1 |
| Максимальный потребляемый ток от источника постоянного тока (при максимальной нагрузке и минимальном входном напряжении), не более, А | 1334,4 |
| Допустимые пульсации входного напряжения постоянного тока | не более 1% |
| Допустимая перегрузка (кратковременная) | 120% от номинальной мощности в течение 60 секунд |
| Коэффициент полезного действия, не менее | 0,9 |
| Коэффициент амплитуды тока нагрузки (крест-фактор) | 2:1 |
| Коэффициент нелинейных искажений, не более, % | 5 |
| Гарантийный срок, мес | 36 |
| Срок службы, лет | 20 |
Защиты
| Защита от неправильной полярности входного напряжения | да |
|---|---|
| Защита от перегрузки | да |
| Защита от перегрева | да |
| Защита от короткого замыкания на выходе | да |
| Защита от аварии по выходному напряжению | да |
Физические характеристики
| Диапазон рабочей температуры окружающей среды, ºС | от 0 до +50 |
|---|---|
| Исполнение | 19’’, 24U |
| Габаритные размеры (ШхГхВ), мм | 483 х 500 х 1064 |
| Масса, не более кг | 240 |
Инверторная система DC/AC-24/220В-36000ВА-24U-23 на базе модульных преобразователей напряжения DC/AC-24/220В-1500ВА-3U-23 представляет собой высокоэффективное и надежное решение для электропитания разнообразной электронной аппаратуры и средств связи переменным однофазным напряжением 220В с частотой 50Гц.

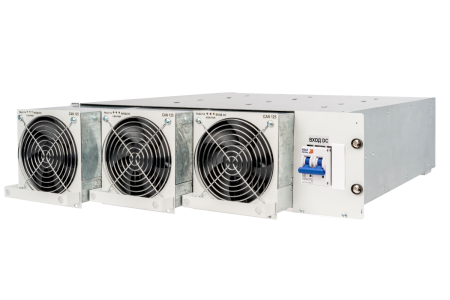

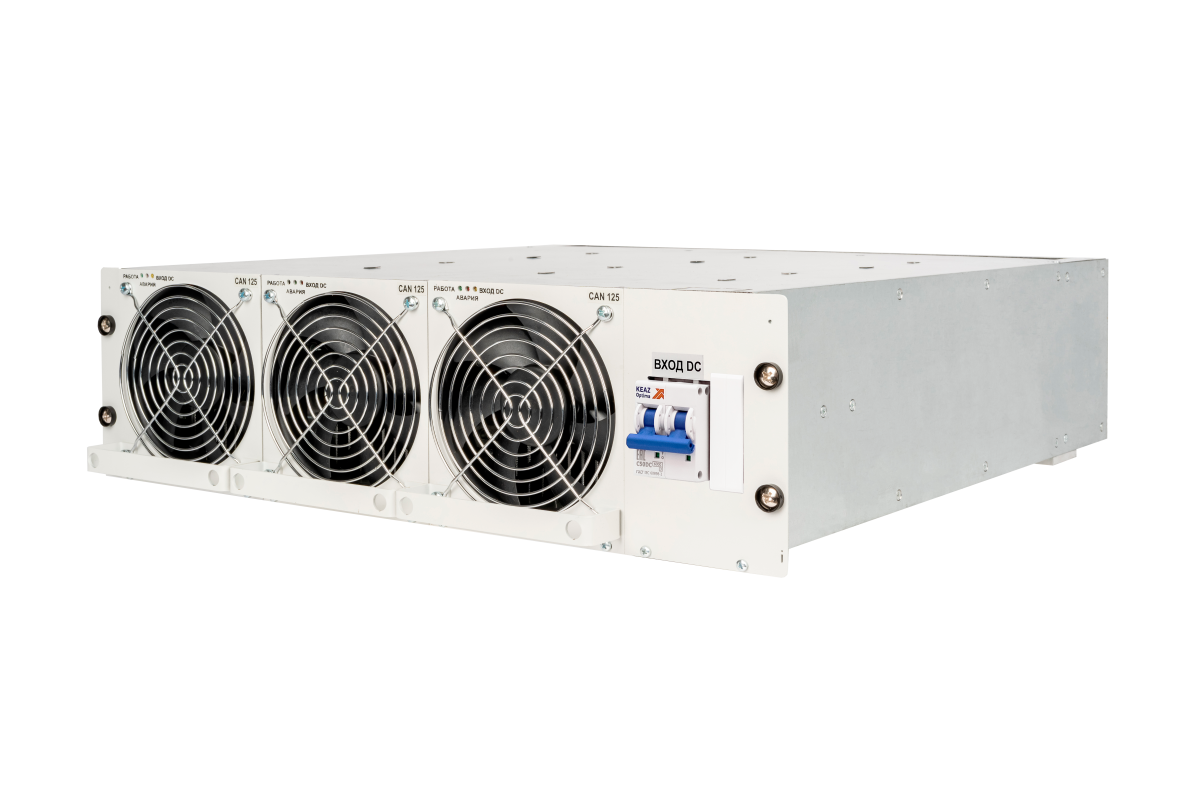

Система модульного исполнения с выходной мощностью 24 кВт предназначена для установки в стойку 19” с вертикальным размером одного корпуса 3U.

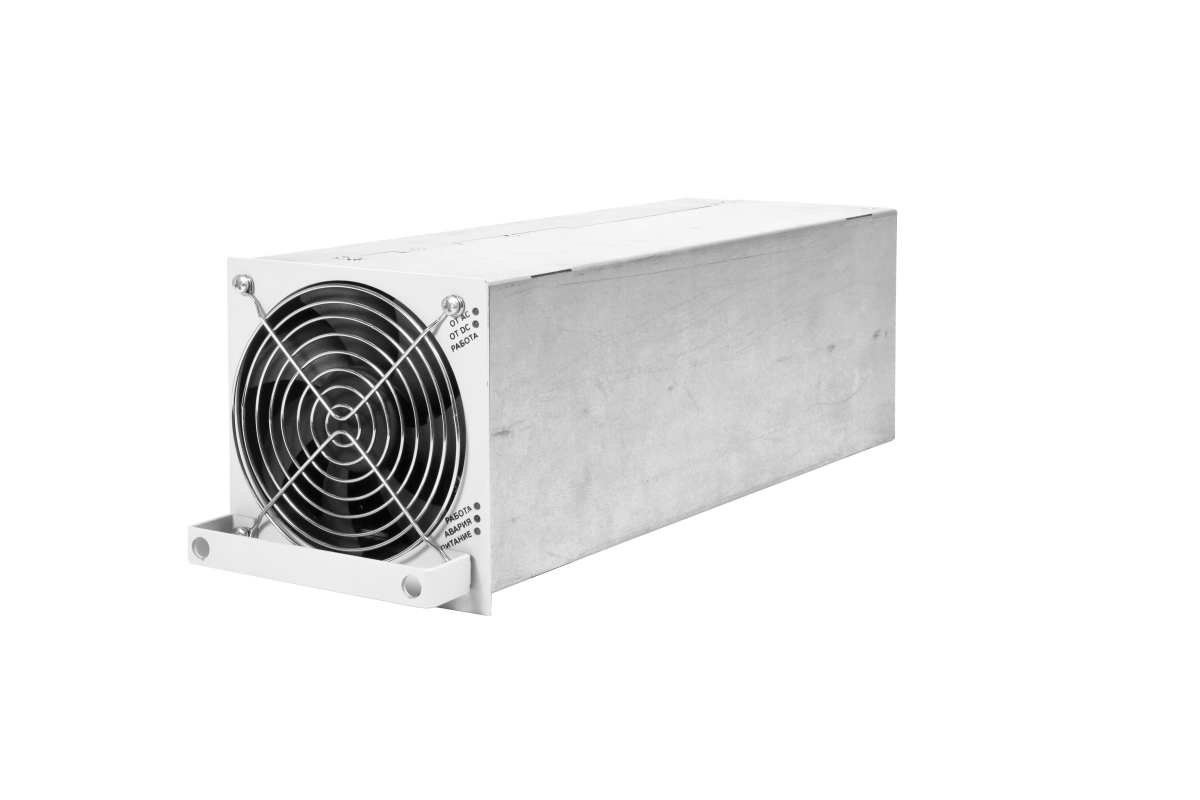

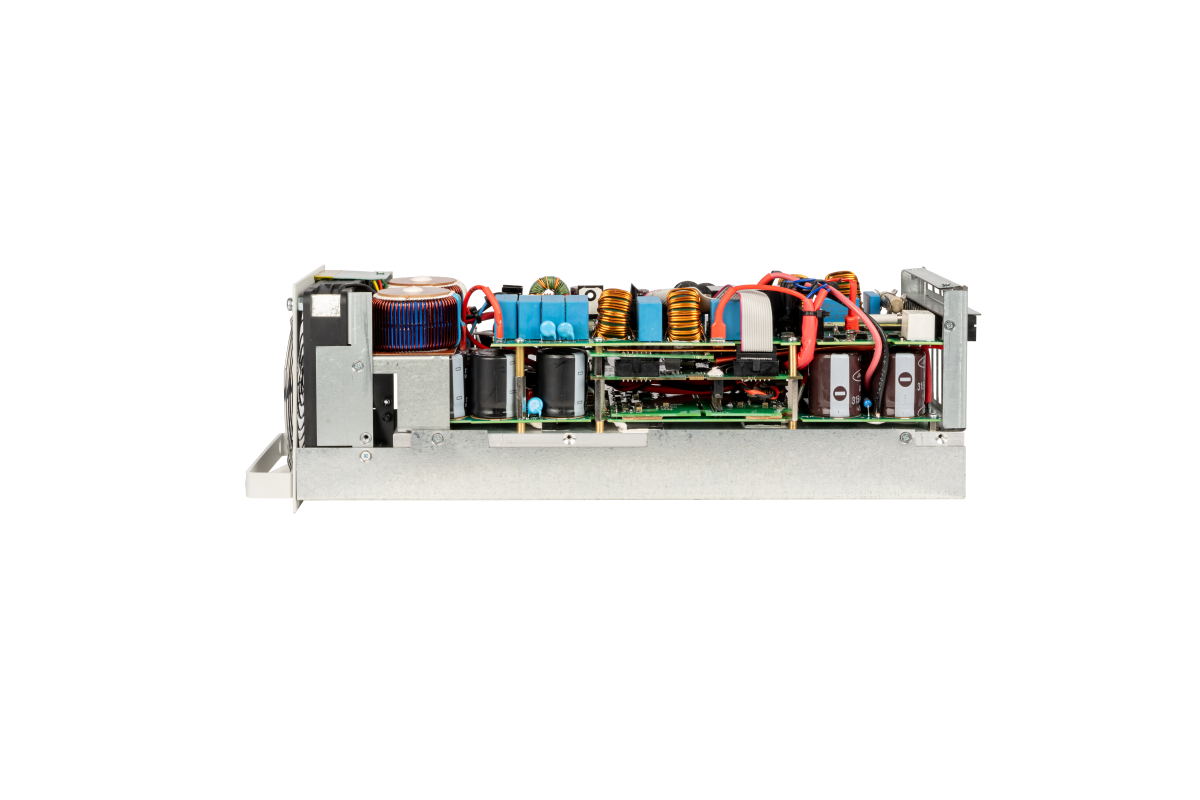

Каждый модульный преобразователь оснащен принудительной системой воздушного охлаждения, в состав которой входит встроенный вентилятор, это гарантирует стабильную работу устройства на протяжении всего срока службы вентиляторов, который составляет около 70000 часов. Инвертор соответствует требованиям оборудования класса «В», что допускает его использование в жилых домах и подсоединение к электрическим сетям жилых помещений.

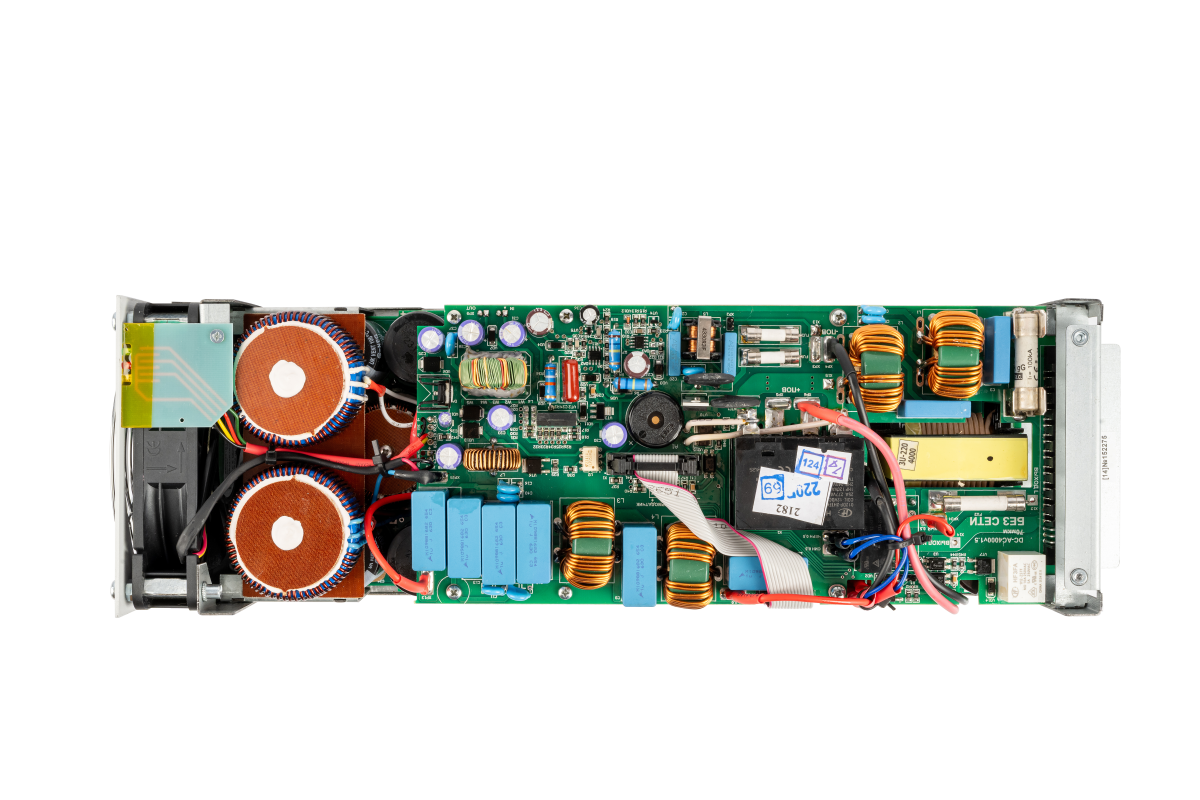

Для поддержания электробезопасности в инвертор встроен импульсный трансформатор, обеспечивающий гальваническую развязку ‘вход-выход’.
Чтобы выполнять мониторинг и управление параметрами инверторной системы, предусмотрено использование устройства контроля и управления (УКУ). Данное УКУ может быть интегрировано в один из корпусов 3U инверторной системы – как модель УКУ-207.14, заменяющая один из инверторов, или располагаться в отдельном корпусе 3U – как модель УКУ-207-LAN-3U, в которой УКУ объединено с распределительным щитом.
Инвертор DC/AC-24/220В-36000ВА-24U-23 марки ФОРПОСТ обеспечивает надежное электропитание, гибкость в установке и управлении, а также соответствие современным стандартам качества и надежности электроснабжения.
Вы можете приобрести оборудование ФОРПОСТ напрямую от производителя через наших менеджеров. Кроме того, наши инженеры, обладающие более чем 20-летним опытом работы с источниками бесперебойного питания, готовы проконсультировать вас. Мы осуществляем деятельность по всей России. Независимо от того, в каком городе вам нужно оборудование - Москва, Санкт-Петербург, Новосибирск, Екатеринбург, Казань, Владивосток, Краснодар, Самара, Омск или любой другой - мы готовы оказать вам помощь.
Изделия ФОРПОСТ, которые вы можете купить в компании НТЦ СГЭП являются аналогами оборудования брендов Eltek, CE+T (TSI Bravo), Штиль, HVR.
Обратитесь к нашим квалифицированным инженерам и специалистам по подбору оборудования ФОРПОСТ прямо сейчас.
Другие инверторы с входным напряжением 24 В:
- Корпус DC/AC (количество зависит от номинальной мощности ИС)
- Модули DC/AC (количество зависит от номинальной мощности ИС)
- Устройство контроля и управления (опционально)
- Медные шины, CAN шлейфы
- Паспорт
- Руководство по эксплуатации
Сертификаты
Инструкции и ПО
Руководство по эксплуатации
2D и 3D модели
Декларация
Частые вопросы о модели Инвертор DC/AC-24/220В-36000ВА-24U-23 (-PA; -BRS; -РГ)
Для чего применяется Инвертор DC/AC-24/220В-36000ВА-24U-23 (-PA; -BRS; -РГ)?
Инвертор DC/AC-24/220В-36000ВА-24U-23 (-PA; -BRS; -РГ) — модульная инверторная система ФОРПОСТ. Применяются в АСУ ТП и для электропитания средств связи. Преобразование DC 24В в стабилизированное AC 220В с частотой 50Гц.
Какие основные характеристики у изделия «Инвертор DC/AC-24/220В-36000ВА-24U-23 (-PA; -BRS; -РГ)»?
Основные характеристики изделия «Инвертор DC/AC-24/220В-36000ВА-24U-23 (-PA; -BRS; -РГ)»: мощность — 36000ВА (24000Вт); входное напряжение — 24В; выходное напряжение — 220В; исполнение — 19", 24U. Полный перечень — во вкладке «Характеристики».
Чем Инвертор DC/AC-24/220В-36000ВА-24U-23 (-PA; -BRS; -РГ) отличается от соседних моделей?
Инвертор DC/AC-24/220В-36000ВА-24U-23 (-PA; -BRS; -РГ) отличается от ближайших моделей раздела «Модульные инверторные системы 24В» с тем же выходным напряжением номинальной выходной мощностью — 24 кВт. Ближайшие модели: DC/AC-24/220В-30000ВА-21U-23 (-PA; -BRS; -РГ) — 20 кВт, DC/AC-24/220В-31500ВА-21U-23 (-PA; -BRS; -РГ) — 21 кВт, DC/AC-24/220В-40500ВА-27U-23 (-PA; -BRS; -РГ) — 27 кВт. Остальные характеристики сравните кнопкой «Сравнить».
Какие документы есть на изделие «Инвертор DC/AC-24/220В-36000ВА-24U-23 (-PA; -BRS; -РГ)»?
Во вкладке «Файлы» на странице изделия «Инвертор DC/AC-24/220В-36000ВА-24U-23 (-PA; -BRS; -РГ)» можно скачать документы: декларация о соответствии — «Декларация Инвертор (до 28.12.2030)»; выписка из реестра российской промышленной продукции — «Выписка из реестра российской продукции 10608816 от 10-24 21.04.2026»; руководство по эксплуатации — «РЭ DC-AC-1Ф-23 с DC-AC-24-220В-1500ВА-3U-23 (19'' 3U 0-3) (05.06.2026)»; инструкции и программы — «Способы_подключения_УКУ», «qModMaster-Win32-exe-0.4.6», «Mib browser»; 2D- и 3D-модели (1 файл).
Какая гарантия на изделие «Инвертор DC/AC-24/220В-36000ВА-24U-23 (-PA; -BRS; -РГ)»?
Гарантийный срок изделия «Инвертор DC/AC-24/220В-36000ВА-24U-23 (-PA; -BRS; -РГ)» — 36 месяцев, срок службы — 20 лет. Гарантия начинается с момента передачи оборудования, если в договоре не указано иное. При неисправности оставьте заявку на ремонт на портале техподдержки и приложите акт рекламации — в течение 24 часов инженер свяжется для удалённой диагностики.
