Байпас BP-48(60)/220В-20000ВА-3U (-PA; -BRS; -РГ; -3ЛГ; -OBM)

Name: Байпас BP-48(60)/220В-20000ВА-3U (-PA; -BRS; -РГ; -3ЛГ; -OBM)
Brand: ФОРПОСТ
SKU: 15-44824

Артикул: 15-44824Гарантия: 36 месяцевПроизводитель: ФОРПОСТ

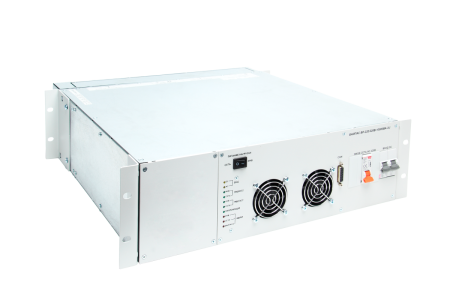

Байпас однофазный BP-48(60)/220В-20000ВА-3U

Тиристорный байпас для параллельного включения до 6 инверторов 3000ВА или 8 инверторов 2500ВА.

Предусмотрено место под установку УКУ 207.14 LAN-BP (поставляется отдельно).

Основные характеристики

Мощность20000ВА
Входное напряжение DC48(60)В
Выходное напряжение AC220В
ОхлаждениеПринудительное
Исполнение3U
Габариты (ШхГхВ)483х470х132.5 мм
Масса12 кг

Ценапо запросу

Гарантия 36 месяцев
Срок службы — 20 лет

Скачать техописание

Нужна консультация?

Наши специалисты ответят на любой интересующий вопрос

Основные тех. характеристики

Номинальное входное напряжение постоянного тока (питание байпаса), В	48(60)
Номинальное выходное напряжение переменного тока, В	220
Максимальный длительный фазный ток, потребляемый от сети переменного тока (при максимальной нагрузке), не более, А	100
Вид охлаждения	принудительное
Диапазон входного напряжения постоянного тока, В	40…72
Диапазон выходного напряжения переменного тока (при работе от сети), В	220±15%
Диапазон выходного напряжения переменного тока (при работе от инверторной системы)	220В ± 2%
Номинальная выходная мощность, кВА	20
Коэффициент полезного действия (при Pн ≥ 0.1Pном), не менее	0,99
Время переключения питания нагрузки с одного ввода на другой, не более	Настраиваемое (с помощью установки перемычки на плате управления внутри байпаса): 10 или 20 мс (по умолчанию настраивается на 10 мс)
Гарантийный срок, мес	36
Срок службы, лет	20

Физические характеристики

Исполнение	19’’, 3U
Габаритные размеры (ШхГхВ), мм	483 х 470 х 132.5
Масса, не более кг	15

Частые вопросы о модели Байпас BP-48(60)/220В-20000ВА-3U (-PA; -BRS; -РГ; -3ЛГ; -OBM)

Какие основные характеристики у изделия «Байпас BP-48(60)/220В-20000ВА-3U (-PA; -BRS; -РГ; -3ЛГ; -OBM)»?

Основные характеристики изделия «Байпас BP-48(60)/220В-20000ВА-3U (-PA; -BRS; -РГ; -3ЛГ; -OBM)»: мощность — 20000ВА; входное напряжение DC — 48(60)В; выходное напряжение AC — 220В; исполнение — 3U. Полный перечень — во вкладке «Характеристики».

Чем Байпас BP-48(60)/220В-20000ВА-3U (-PA; -BRS; -РГ; -3ЛГ; -OBM) отличается от соседних моделей?

Байпас BP-48(60)/220В-20000ВА-3U (-PA; -BRS; -РГ; -3ЛГ; -OBM) отличается от ближайших моделей раздела «Байпасы 220В» с тем же выходным напряжением номинальной выходной мощностью — 20 кВт. Ближайшие модели: BP-24/220В-12000ВА-3U-МВР4529 (-PA; -BRS; -РГ; -3ЛГ; -OBM) — 12 кВт, BP-220/220В-20000ВА-3U (-PA; -BRS; -РГ; -3ЛГ; -OBM) — 16 кВт, BP-24/220В-45000ВА-3U (-PA; -BRS; -РГ; -3ЛГ; -OBM) — 45 кВт. Остальные характеристики сравните кнопкой «Сравнить».

Какие документы есть на изделие «Байпас BP-48(60)/220В-20000ВА-3U (-PA; -BRS; -РГ; -3ЛГ; -OBM)»?

Во вкладке «Файлы» на странице изделия «Байпас BP-48(60)/220В-20000ВА-3U (-PA; -BRS; -РГ; -3ЛГ; -OBM)» можно скачать документы: декларация о соответствии — «Декларация Инвертор (до 28.12.2030)»; руководство по эксплуатации — «РЭ BP-220В-XU с ИНВ 2500ВА (CAN 125) (28.08.25)»; инструкции и программы — «Способы_подключения_УКУ», «qModMaster-Win32-exe-0.4.6», «Mib browser»; 2D- и 3D-модели (1 файл).

Какая гарантия на изделие «Байпас BP-48(60)/220В-20000ВА-3U (-PA; -BRS; -РГ; -3ЛГ; -OBM)»?

Гарантийный срок изделия «Байпас BP-48(60)/220В-20000ВА-3U (-PA; -BRS; -РГ; -3ЛГ; -OBM)» — 36 месяцев, срок службы — 20 лет. Гарантия начинается с момента передачи оборудования, если в договоре не указано иное. При неисправности оставьте заявку на ремонт на портале техподдержки и приложите акт рекламации — в течение 24 часов инженер свяжется для удалённой диагностики.
