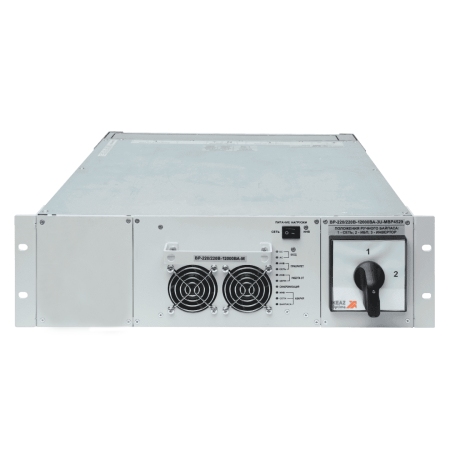

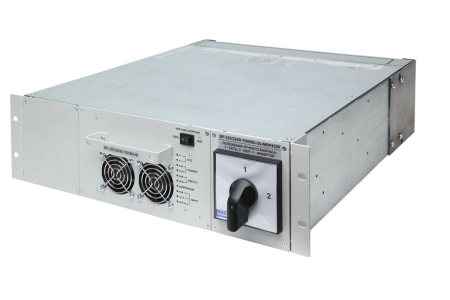

Байпас BP-110/220В-12000ВА-3U-MBP4529 (-РА; -BRS; -РГ)
Индивидуальный заказ
Основные характеристики
- Мощность - 12000BA
- Входное напряжение DC - 110В
- Выходное напряжение AC - 220В
- Охлаждение - Принудительное
- Исполнение - 3U
- Габариты (ШхГхВ) - 483х505х132.5 мм
- Масса - 15 кг
Артикул:
15-411023M
Байпас однофазный
BP-110/220B-12000BA-3U-МВР4529
Тиристорный быстродействующий байпас, модификация с кулачковым переключателем 110 В.Предусмотрено место под установку УКУ 207.12 LAN-BP
Гарантия: 36 месяцев
1
Добавить в спецификацию
Характеристики
Реквизиты
—
Байпасы 220В, Товар
Характеристики1
—
Основные тех. характеристики
|
Номинальное входное напряжение постоянного тока (питание байпаса), В |
110 |
|
Номинальное выходное напряжение переменного тока, В |
220 |
|
Максимальный длительный фазный ток, потребляемый от сети переменного тока (при максимальной нагрузке), не более, А |
40 |
|
Вид охлаждения |
принудительное |
|
Диапазон входного напряжения постоянного тока, В |
90…130 |
|
Диапазон выходного напряжения переменного тока (при работе от сети), В |
220±15% |
|
Диапазон выходного напряжения переменного тока (при работе от инверторной системы) |
220В ± 2% |
|
Номинальная выходная мощность, кВА |
12 |
|
Коэффициент полезного действия (при Pн ≥ 0.1Pном) , не менее |
0,99 |
|
Время переключения симисторным байпасом питания нагрузки с одного ввода на другой, не более |
Настраиваемое (с помощью установки перемычки на плате управления внутри байпаса): 10 или 20 мс (по умолчанию настраивается на 10 мс) |
|
Гарантийный срок, мес |
36 |
|
Срок службы, лет |
20 |
Физические характеристики
|
Исполнение |
19’’, 3U |
|
Габаритные размеры (ШхГхВ), мм |
483 х 505 х 132.5 |
|
Масса, не более кг |
15 |
Комплект поставки
—
-
Шлейф CAN+SYNCH
-
Соединительная шина (провод) между инверторной системой и байпасом
-
Руководство по эксплуатации
-
Паспорт
Основные тех. характеристики
|
Номинальное входное напряжение постоянного тока (питание байпаса), В |
110 |
|
Номинальное выходное напряжение переменного тока, В |
220 |
|
Максимальный длительный фазный ток, потребляемый от сети переменного тока (при максимальной нагрузке), не более, А |
40 |
|
Вид охлаждения |
принудительное |
|
Диапазон входного напряжения постоянного тока, В |
90…130 |
|
Диапазон выходного напряжения переменного тока (при работе от сети), В |
220±15% |
|
Диапазон выходного напряжения переменного тока (при работе от инверторной системы) |
220В ± 2% |
|
Номинальная выходная мощность, кВА |
12 |
|
Коэффициент полезного действия (при Pн ≥ 0.1Pном) , не менее |
0,99 |
|
Время переключения симисторным байпасом питания нагрузки с одного ввода на другой, не более |
Настраиваемое (с помощью установки перемычки на плате управления внутри байпаса): 10 или 20 мс (по умолчанию настраивается на 10 мс) |
|
Гарантийный срок, мес |
36 |
|
Срок службы, лет |
20 |
Физические характеристики
|
Исполнение |
19’’, 3U |
|
Габаритные размеры (ШхГхВ), мм |
483 х 505 х 132.5 |
|
Масса, не более кг |
15 |
Симисторный быстродействующий байпас BP-110/220B-12000ВА-3U-MBP4529 для совместной работы с инверторной системой на базе модулей серии 3000ВА, которые выполняют важную роль в обеспечении стабильного электропитания для электронных устройств и телекоммуникационных систем. Также осуществляют непрерывную подачу электроэнергии однофазным переменным напряжением 220В. Полная мощность составляет 12 кВА и активная мощность составляет 12 кВт.
Байпасы модификации «-MBP4529» представляют собой 3U корзину с установленным модульным симисторным байпасом модификации «-М» и со встроенным ручным байпасом (кулачковым переключателем).
Особенность ручного байпаса – исключение возникновения аварийного режима работы, при котором выход инвертора при переключении байпаса может быть установлен параллельно с сетью.
Схема управления байпасом синхронизируется с инвертором, поддерживая частоту в допустимых пределах 50Гц ± 10%.
По каждому из вводов байпас контролирует величины фазных напряжений и частоты на соответствие рабочему диапазону (повышенное, пониженное напряжение и частота, а также пропадание напряжения). Если хотя бы один из контролируемых параметров не соответствует допустимому уровню (диапазону), то байпас автоматически фиксирует неисправность (аварию) по соответствующему вводу и производит коммутацию в соответствии с программно реализованным алгоритмом работы
ВР имеет два ввода питания:
- Первый ввод от общей сети однофазного переменного тока 220В и 50Гц.
- Второй ввод подключен к инверторной системе, которая также функционирует в однофазной конфигурации на выходе с параметрами АС 220В.
Мониторинг байпаса осуществляется с помощью устройства контроля и управления (УКУ), которое заказывается отдельной позицией. УКУ позволяет отслеживать работу по RS485 (ModBus RTU) или по Ethernet (SNMP).
Байпас BP-110/220B-12000ВА-3U-MBP4529 марки ФОРПОСТ предоставляет стабильное электропитание, удобные возможности установки и управления, а также отвечает актуальным стандартам по качеству и надежности.
Приобретайте продукцию ФОРПОСТ непосредственно у производителя через наших представителей. Наши инженеры с более чем 20-летним опытом работы в сфере источников бесперебойного питания готовы дать вам консультации. Мы оказываем услуги в городах по всей России, таких как Москва, Санкт-Петербург, Новосибирск, Екатеринбург, Казань, Владивосток, Краснодар, Самара, Омск и других.
Продукция ФОРПОСТ, доступная через компанию НТЦ СГЭП, является аналогами оборудования брендов Eltek, CE+T (TSI Bravo), Штиль, HVR.
Другие байпасы 110 В:2D и 3D модели
BP-1Ф-3U-MBP4529 (3D) v1.0.stp 5.94 MBРуководство по эксплуатации
РЭ BP-220В-3U-MBP4529 с ИНВ 2500ВА (28.08.25) 8.29 MBТехнические условия
ТУ (2) РМЕВ.436418.001 Инвертор, инверторные системы 2020(изм 2025) 5.35 MB
