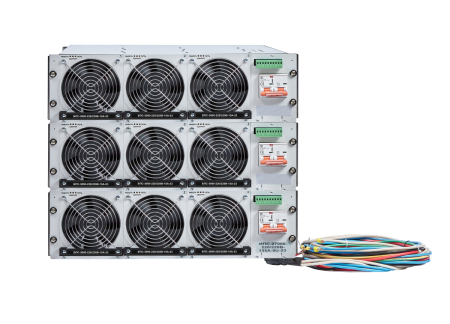

ЗВУ ИПС-27000-220/220В-135А-9/9-9U-23-TKI
Модульное зарядно-выпрямительное устройство
ИПС-27000-220/220В-135А-9/9-9U-23-TKI
Предназначено для построения ШОТ, СОПТ и промышленных ИБП.
Преобразование AC 220В в стабилизированное DC 220В для питания устройств РЗА, инверторов и содержания АКБ. Резервирование N+N, N+1.
Для сборки ИБП устройство комплектуется инверторными системами ФОРПОСТ.
Основные характеристики
- Входное напряжение перемен. тока220В
- Выходное напряжение пост. тока220В
- Номинальный выходной ток135А
- Макс. потребляемая мощность27000Вт
- Охлаждениепринудительное
- Управление и контрольУКУ 207.11, УКУ 207.13
- МониторингRS485 (ModBUS RTU), Ethernet (ModBUS TCP), Ethernet (SNMPv1)
- Выходной развязывающий диоднет
- Количество БПС9 шт.
- Исполнение9U, 19"
- Габариты (ШхГхВ)483х510х399мм
- Масса90 кг
Наши специалисты ответят на любой интересующий вопрос
Основные тех. характеристики
| Номинальное входное напряжение, В | 220 |
|---|---|
| Номинальное выходное напряжение, В | 220 |
| Номинальная входная частота, Гц | 50 |
| Диапазон входной частоты, Гц | 50(60)Гц ± 10% |
| Диапазон входного напряжения, В | 220 ± 15% |
| Диапазон выходного напряжения, В | 187 ... 256 |
| Номинальный выходной ток, А | 135 |
| Число фаз | 1 |
| Вид охлаждения | принудительное |
| Количество выпрямителей | 9 |
| Интерфейсы мониторинга | RS-485 (Modbus), Ethernet (SNMP), "сухие" контакты |
| Максимальный потребляемый фазный ток, не более, А | 205,2 |
| Максимальная потребляемая мощность, не более, ВА | 38430 |
| Возможность параллельной работы | нет |
| Пульсации выходного напряжения (от пика до пика), мВ | 1000 |
| Коэффициент полезного действия при Iнагр = (0,5÷1,0)Iном, не менее | 0,9 |
| Коэффициент мощности, не менее | 0,99 |
| Сопротивление изоляции между входом и корпусом, МОм | в нормальных климатических условиях, не менее 20 при влажности 95% и температуре +30°С, не менее 1 |
| Гарантийный срок, мес | 36 |
| Срок службы, лет | 20 |
Защиты
| Защита от перегрузки | да |
|---|---|
| Уставка защиты от перегрузки БПС-3000-220/220В-15А-23 (ток ограничения), А | 15,5 ± 1% |
| Защита от короткого замыкания на выходе | да |
| Защита от недопустимого снижения или пропадания фазы сетевого напряжения | да |
| Защита от перегрева | да |
Физические характеристики
| Диапазон температуры окружающей среды, °С | +5 ... +40 |
|---|---|
| Диапазон температуры окружающей среды при транспортировке и хранении, °С | -50 ... +50 |
| Относительная влажность воздуха, % | 95 |
| Форм-фактор | 23 |
| Исполнение | 19’’, 9U |
| Габаритные размеры (ШхГхВ), мм | 483 х 510 х 399 |
| Масса, не более кг | 90 |
Одной из основных функций зарядно-выпрямительного устройства источника питания стабилизированного ИПС AC/DC (220/220) является зарядка и содержание кислотных аккумуляторных батарей. Благодаря этому устройству, аккумуляторы могут обеспечивать бесперебойное питание в случае отключения основного источника электропитания.
В данной модели есть возможность расширения мощности до 90 кВт за счет увеличения количества модулей (до 30 единиц).
Еще одной важной функцией ИПС 27000-220/220В-135А-9/9-9U-23 TKI является возможность параллельной работы с аккумуляторами на нагрузку. Это позволяет обеспечить непрерывное питание даже в случае отключения одного из аккумуляторов или их неисправности.
ИПС также предоставляет возможность формовки отдельных аккумуляторов для оптимизации их работы и долгого срока службы.
Если требуется работа без аккумуляторов, то источник питания может обеспечить фиксированное выходное напряжение из диапазона 220В ± 15%. Таким образом, он может быть использован в различных ситуациях и обеспечить стабильное питание при любых условиях.
ЗВУ имеет принудительный тип воздушного охлаждения, вентилятор встроен прямо в силовой модуль-выпрямитель. Управление вентилятором осуществляется сигналом с УКУ, что позволяет отслеживать его работу с помощью протокола RS485.
Модульная структура источника питания ИПС позволяет гарантировать "горячий" резерв и "горячую" замену силовых модулей-выпрямителей.
Если необходимо, источник питания может функционировать как модульный выпрямитель с фиксированным выходным напряжением. В этом случае отключаются функции работы с аккумуляторными батареями, и настраивается работа, поддерживающая заданное фиксированное напряжение. Выходное напряжение можно установить любое из допустимого диапазона 220В ± 15%. При необходимости можно установить реле контроля изоляции (РКИ) для измерения и контроля сопротивления изоляции шин.
В случае выхода из строя контроллера, вся система переходит в автономный режим работы с поддержанием заданного выходного напряжения.
Наша команда менеджеров предлагает вам приобрести ИПС 27000-220/220В-135А-9/9-9U-23 TKI по цене производителя. Мы также предоставляем консультации наших опытных инженеров, которые успешно работают с системами гарантированного электропитания более 20 лет. Мы оказываем услуги по всей территории России, включая такие города, как Москва, Санкт-Петербург, Новосибирск, Екатеринбург, Казань, Владивосток, Краснодар, Самара, Омск и другие.
Изделия ФОРПОСТ, доступные для покупки в компании НТЦ СГЭП, являются аналогами оборудования таких брендов, как Eltek, CE+T (TSI Bravo), Штиль, HVR.
Получите консультацию от наших квалифицированных инженеров и специалистов по подбору оборудования Форпост уже сегодня.
Другие ЗВУ на базе модулей БПС 3000-220/220В-15А-23:
- ИПС-6000-220/220В-30А-2/3-3U-D-23 TKI
- ИПС-3000-220/220В-15А-1/3-3U-23-D-TKI
- ИПС-21000-220/220В-105А-7/9-9U-23-D-TKI
- Корзина ИПС (количество зависит от номинальной мощности ЗВУ)
- Модуль БПС (количество зависит от номинальной мощности ЗВУ)
- Модуль измерения тока АКБ
- Устройство контроля и управления
- Датчик температуры АКБ, Шлейф УКУ (14+10 pin), Шлейф CAN (10 pin)
- Паспорт
- Руководство по эксплуатации
Частые вопросы о модели ЗВУ ИПС-27000-220/220В-135А-9/9-9U-23-TKI
Для чего применяется ЗВУ ИПС-27000-220/220В-135А-9/9-9U-23-TKI?
ЗВУ ИПС-27000-220/220В-135А-9/9-9U-23-TKI — модульное зарядно-выпрямительное устройство ФОРПОСТ. Предназначено для построения ШОТ, СОПТ и промышленных ИБП. Преобразование AC 220В в стабилизированное DC 220В для питания устройств РЗА, инверторов и содержания АКБ.
Какие основные характеристики у модели ЗВУ ИПС-27000-220/220В-135А-9/9-9U-23-TKI?
Основные характеристики модели ЗВУ ИПС-27000-220/220В-135А-9/9-9U-23-TKI: входное напряжение перемен. тока — 220В; выходное напряжение пост. тока — 220В; номинальный выходной ток — 135А; макс. потребляемая мощность — 27000Вт. Полный перечень — во вкладке «Характеристики».
Чем ЗВУ ИПС-27000-220/220В-135А-9/9-9U-23-TKI отличается от соседних моделей?
ЗВУ ИПС-27000-220/220В-135А-9/9-9U-23-TKI отличается от ближайших моделей раздела «ЗВУ 220В» с тем же входным напряжением номинальным выходным током — 135 А. Ближайшие модели: ИПС-21000-220/220В-105А-7/9-9U-23-TKI — 105 А, DC/DC-30000-220/220В-120А-6/6-9U-23 TKI — 120 А, ИПС-36000-220/220В-180А-12/12-12U-23-TKI — 180 А. Остальные характеристики сравните кнопкой «Сравнить».
Какие документы есть на модель ЗВУ ИПС-27000-220/220В-135А-9/9-9U-23-TKI?
Во вкладке «Файлы» на странице модели ЗВУ ИПС-27000-220/220В-135А-9/9-9U-23-TKI можно скачать документы: декларация о соответствии — «Декларация ЗВУ 2026»; руководство по эксплуатации — «ЗВУ на базе БПС-3000-220-220В-15А-23 (19'' 3U 0-3) (07.08.26)»; инструкции и программы — «Способы_подключения_УКУ», «qModMaster-Win32-exe-0.4.6», «Mib browser».
Какая гарантия на модель ЗВУ ИПС-27000-220/220В-135А-9/9-9U-23-TKI?
Гарантийный срок модели ЗВУ ИПС-27000-220/220В-135А-9/9-9U-23-TKI — 36 месяцев, срок службы — 20 лет. Гарантия начинается с момента передачи оборудования, если в договоре не указано иное. При неисправности оставьте заявку на ремонт на портале техподдержки и приложите акт рекламации — в течение 24 часов инженер свяжется для удалённой диагностики.
