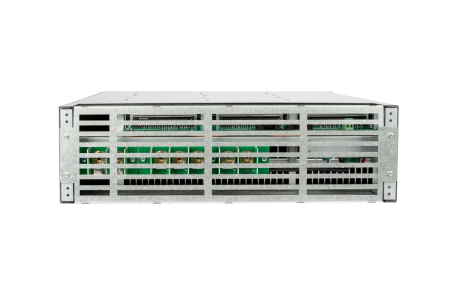

Инвертор DC/AC-110/220В-120000ВА-30U-23 (-PA; -BRS; -РГ)
Модульная инверторная система DC/AC-110/220В-120000ВА-30U-23
Применяются в АСУ ТП и для электропитания средств связи.
Преобразование DC 110В в стабилизированное AC 220В с частотой 50Гц.
Резервирование модуля N+1 и системы N+N.
Для исключения аварийного режима система может быть дополнена однофазным байпасом.
Основные характеристики
- Мощность120000ВА (90000Вт)
- Входное напряжение110В
- Выходное напряжение220В
- ОхлаждениеПринудительное
- ПитаниеDC (в т.ч. АКБ)
- Мониторинг и контрольУКУ 207.12
- Исполнение19", 30U
- Габариты (ШхГхВ)483х500х1330 мм
- Масса300 кг
Наши специалисты ответят на любой интересующий вопрос
Основные тех. характеристики
| Номинальное входное напряжение постоянного тока, В | 110 |
|---|---|
| Номинальное выходное напряжение переменного тока, В | 220 |
| Номинальная выходная мощность, Вт / ВА | 90000/120000 |
| Вид охлаждения | принудительное |
| Диапазон входного напряжения постоянного тока, В | 90…130 |
| Диапазон выходного напряжения переменного тока, В | 220±5 |
| Количество фаз выходного напряжения | 1 |
| Максимальный потребляемый ток от источника постоянного тока (при максимальной нагрузке и минимальном входном напряжении), не более, А | 834 |
| Допустимые пульсации входного напряжения постоянного тока | не более 1% |
| Допустимая перегрузка (кратковременная)* | 120% от номинальной мощности в течение 60 секунд |
| Коэффициент полезного действия, не менее | 0,9 |
| Коэффициент амплитуды тока нагрузки (крест-фактор) | 2:1 |
| Коэффициент нелинейных искажений, не более, % | 5 |
| Диапазон рабочей температуры окружающей среды, ºС | от 0 до +50 |
| Гарантийный срок, мес | 36 |
| Срок службы, лет | 20 |
Защиты
| Защита от неправильной полярности входного напряжения | да |
|---|---|
| Защита от перегрузки | да |
| Защита от перегрева | да |
| Защита от короткого замыкания на выходе | да |
| Защита от аварии по выходному напряжению | да |
Физические характеристики
| Диапазон рабочей температуры окружающей среды, ºС | от 0 до +50 |
|---|---|
| Исполнение | 19”, 30U |
| Габаритные размеры (ШхГхВ), мм | 483 х 500 х 1330 |
| Масса, не более кг | 300 |

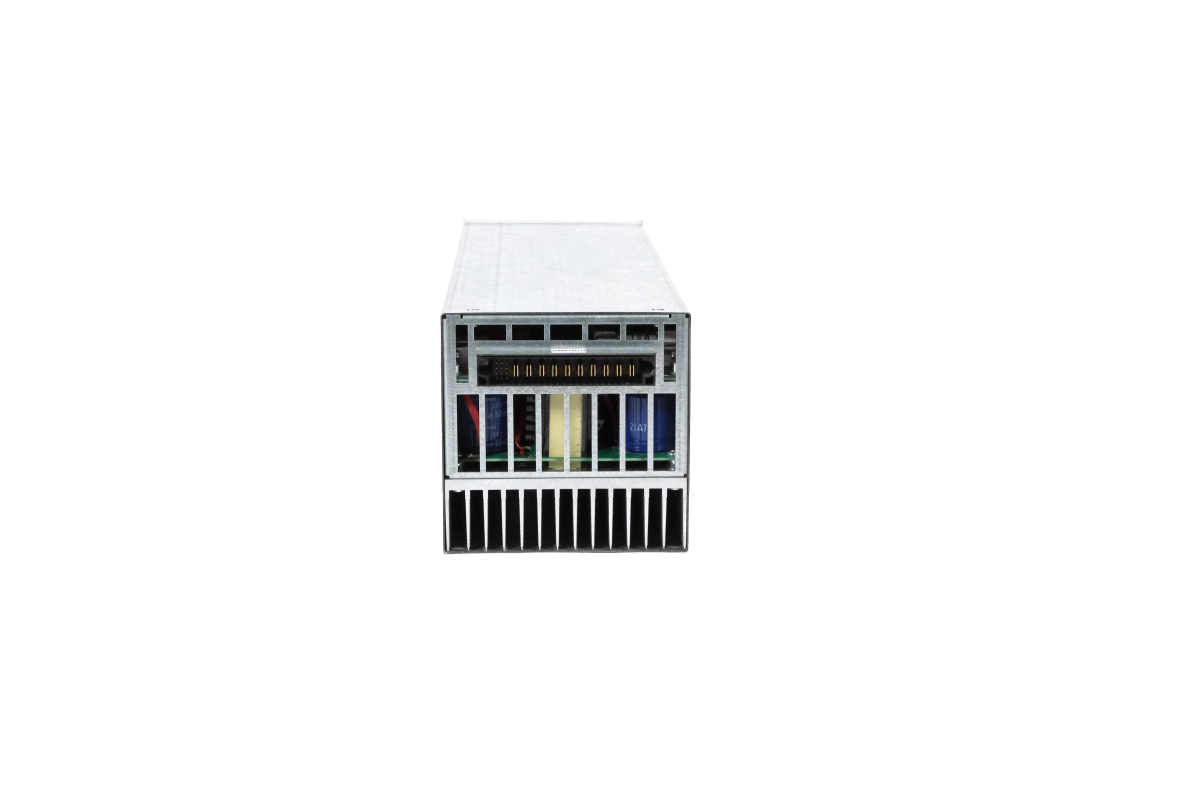

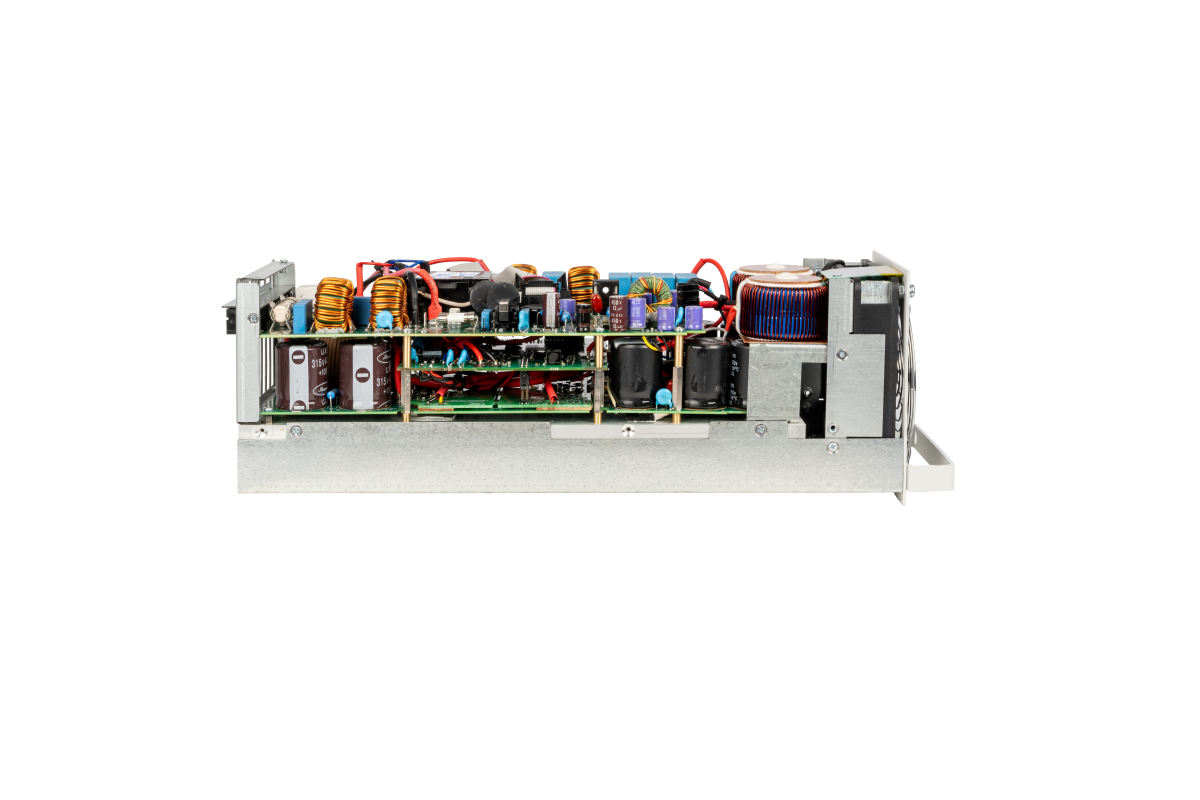

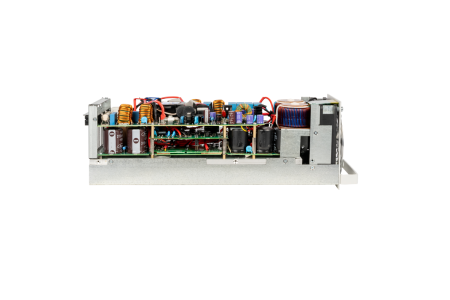

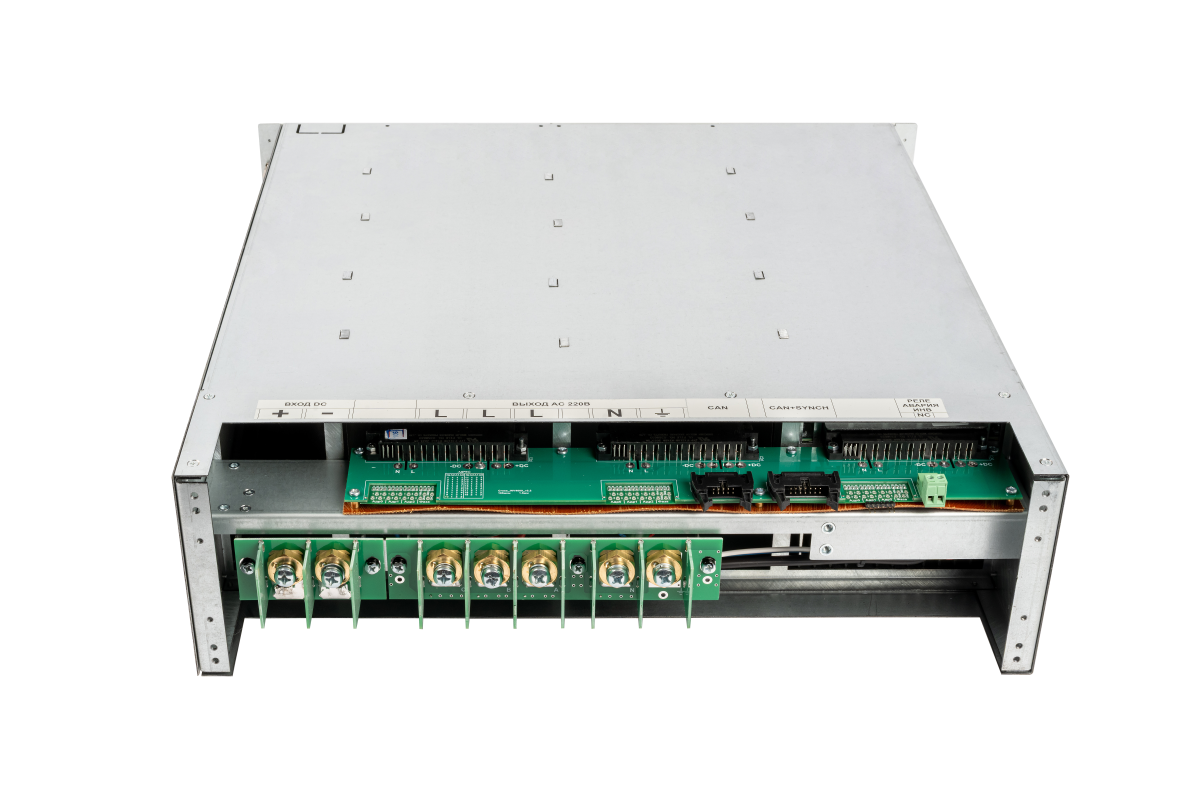

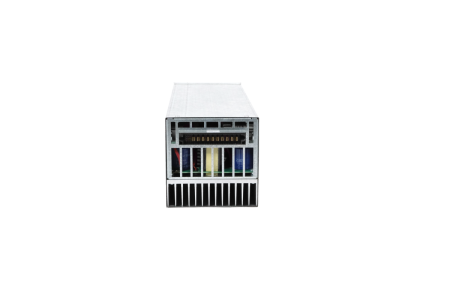

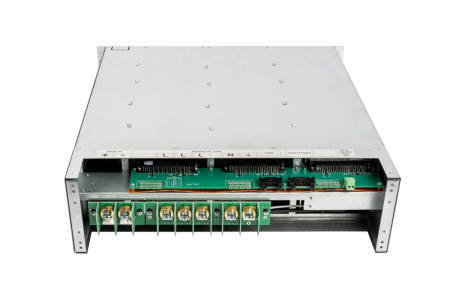

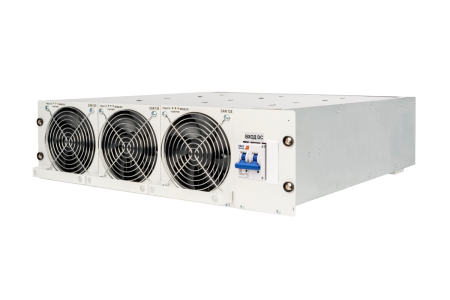

Инверторная система DC/AC-110/220В-120000ВА-30U-23, созданная на основе модульных преобразователей DC/AC-110/220В-4000ВА-3U-23, является эффективным и надежным решением для питания различного электронного оборудования и средств связи переменным однофазным напряжением 220В с частотой 50Гц.

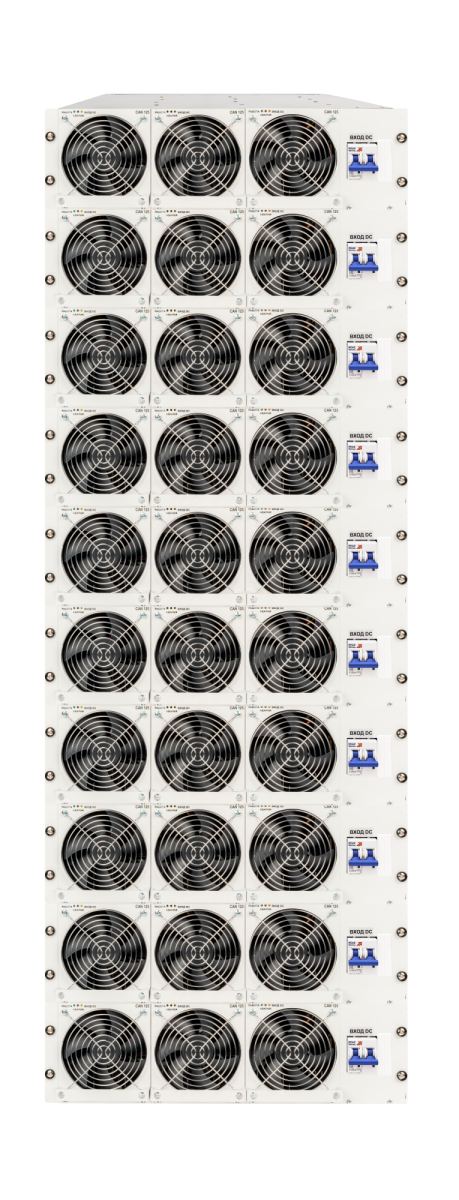

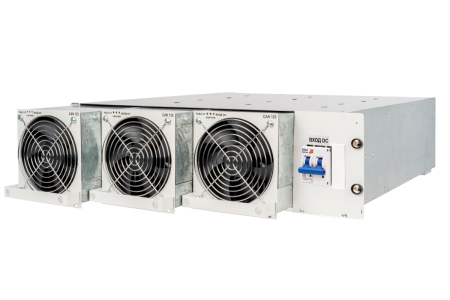

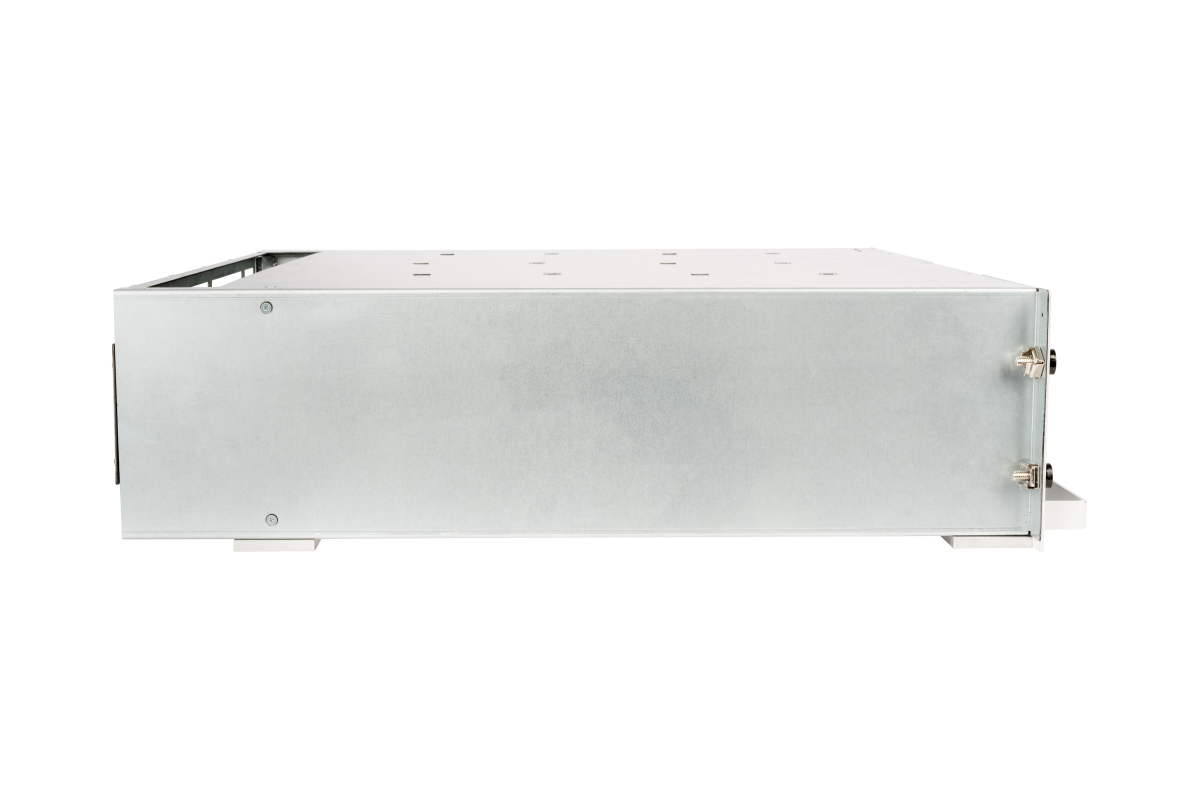

Модульная система обеспечивает выходную мощность 90 кВт и предназначена для установки в 19” стойку с вертикальным размером одного корпуса 3U.

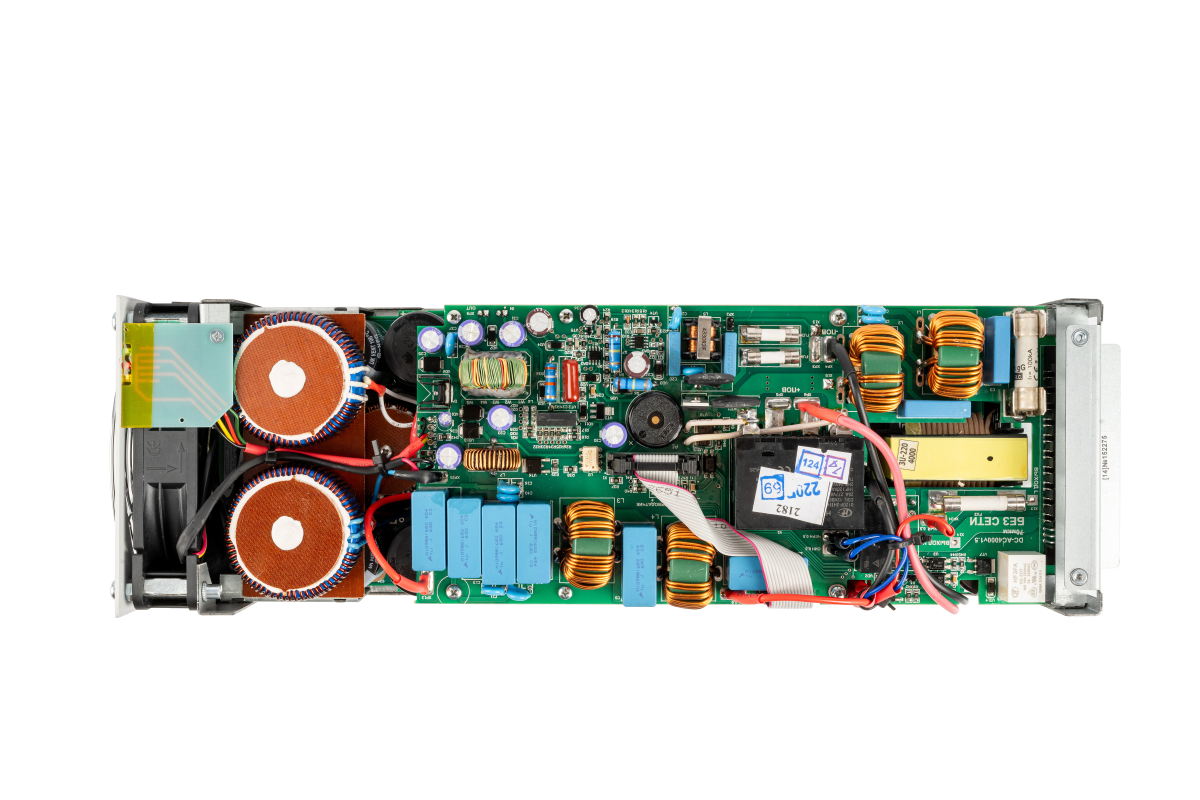

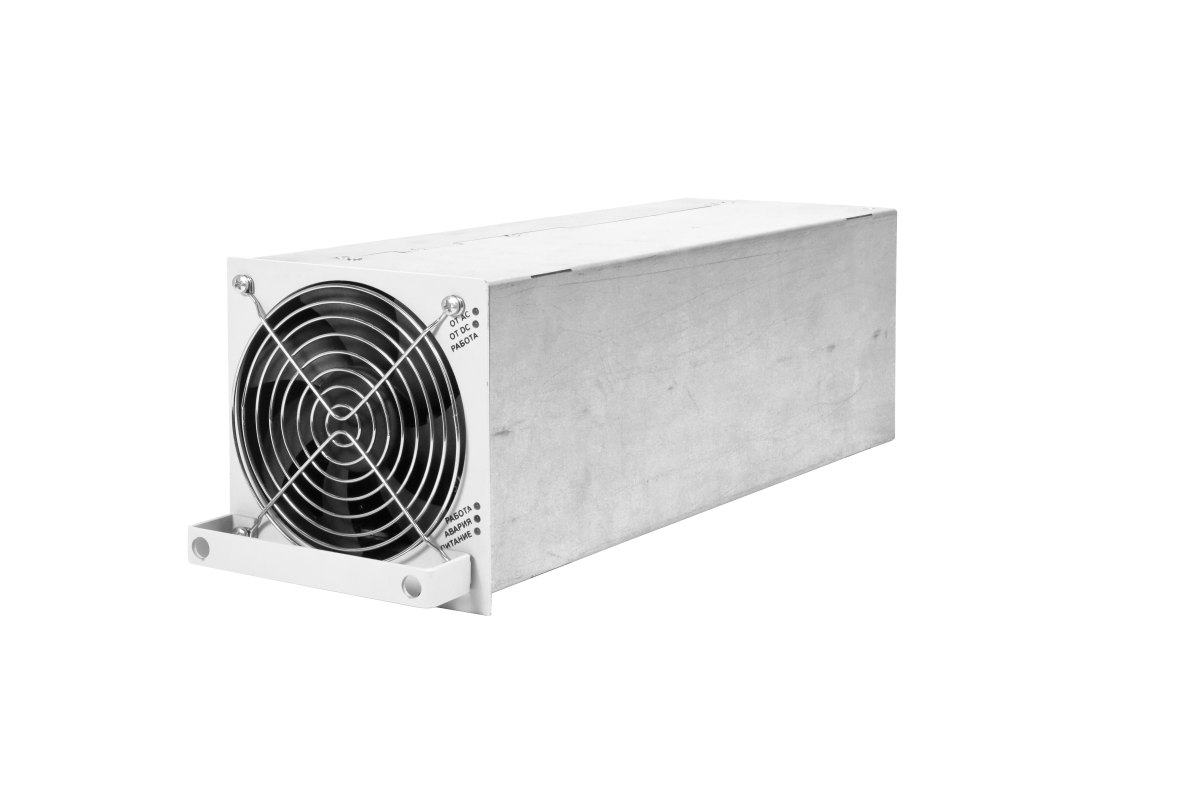

Каждый преобразователь оснащен принудительной системой охлаждения со встроенным вентилятором, что гарантирует стабильную работу на протяжении всего срока службы вентиляторов (до 70 000 часов). Инвертор соответствует требованиям оборудования класса «В», что допускает его использование в жилых домах и подключение к электрическим сетям жилых помещений.

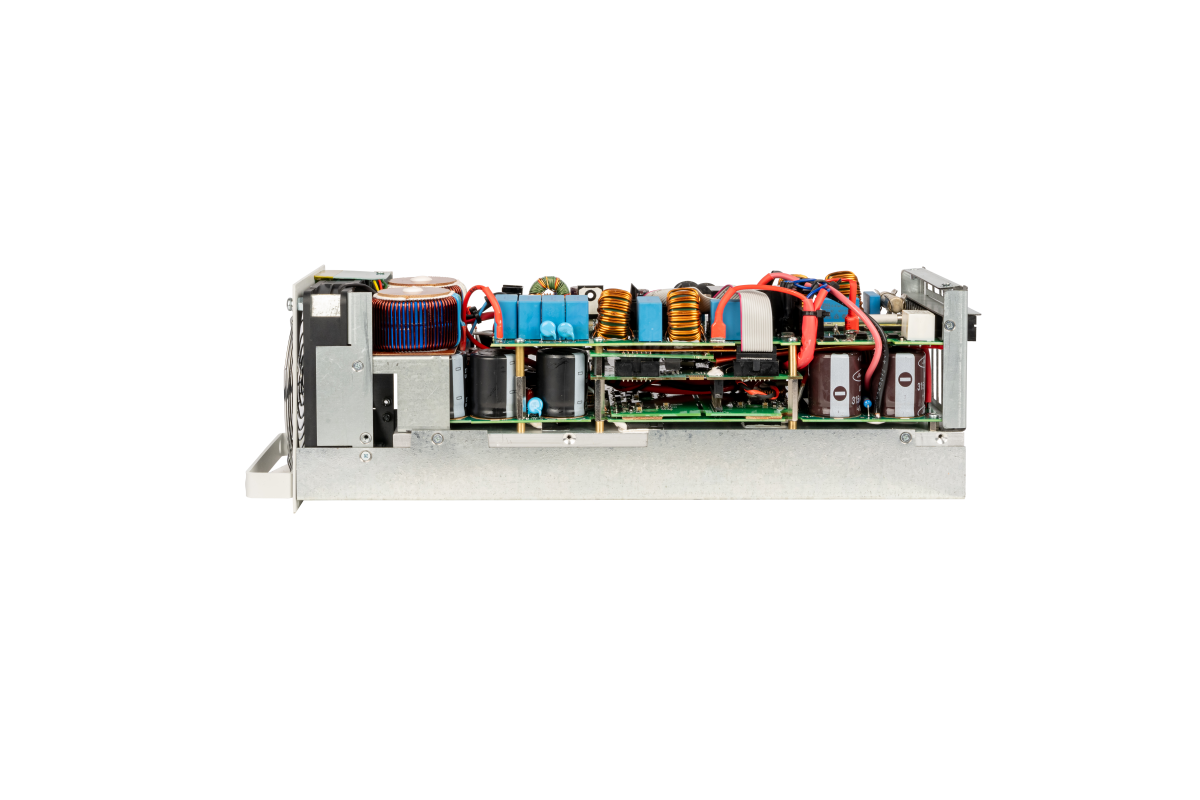

Для обеспечения безопасности электропитания в инвертор встроен импульсный трансформатор, который обеспечивает гальваническую развязку ‘вход-выход’.
Мониторинг и управление параметров инверторной системы осуществляется с помощью устройства контроля и управления (УКУ). Модель УКУ 207.12 LAN-I можно интегрировать в один из корпусов 3U на место одного из инверторов системы. Модель УКУ 207.12 LAN-3U можно разместить в отдельном корпусе 3U, где устройство объединено с распределительным щитом.
Все параметры по адресации и функционированию инверторной системы заранее настраиваются на заводе-производителе в соответствии с требуемой конфигурацией выпускаемой продукции.
Благодаря сигнальному реле контроля исправности («АВАРИЯ») вы можете своевременно обнаружить повреждение преобразователя.
Инвертор DC/AC-110/220В-120000ВА-30U-23 марки ФОРПОСТ обеспечивает надежное электропитание, гибкость установки и управления, а также соответствует современным стандартам качества и надежности.
Приобретайте оборудование ФОРПОСТ напрямую от производителя через наших менеджеров. Наши инженеры, обладающие более чем 20-летним опытом работы с источниками бесперебойного питания, готовы проконсультировать вас. Мы оказываем услуги по всей России, в таких городах как Москва, Санкт-Петербург, Новосибирск, Екатеринбург, Казань, Владивосток, Краснодар, Самара, Омск и других.
Изделия ФОРПОСТ, доступные через компанию НТЦ СГЭП, являются аналогами оборудования марок Eltek, CE+T (TSI Bravo), Штиль, HVR.
Обратитесь к нашим квалифицированным инженерам и специалистам по подбору оборудования ФОРПОСТ прямо сейчас.
Другие инверторы с входным напряжением 110 В:
- DC/AC-110/220В-88000ВА-24U-23
- DC/AC-110/380В-7500ВА-3U-23
- DC/AC-110/220В-120000ВА-30U-23
- Корпус DC/AC (количество зависит от номинальной мощности ИС)
- Модули DC/AC (количество зависит от номинальной мощности ИС)
- Устройство контроля и управления (опционально)
- Медные шины, CAN шлейфы
- Паспорт
- Руководство по эксплуатации
Сертификаты
Инструкции и ПО
Руководство по эксплуатации
2D и 3D модели
Декларация
Частые вопросы о модели Инвертор DC/AC-110/220В-120000ВА-30U-23 (-PA; -BRS; -РГ)
Для чего применяется Инвертор DC/AC-110/220В-120000ВА-30U-23 (-PA; -BRS; -РГ)?
Инвертор DC/AC-110/220В-120000ВА-30U-23 (-PA; -BRS; -РГ) — модульная инверторная система ФОРПОСТ. Применяются в АСУ ТП и для электропитания средств связи. Преобразование DC 110В в стабилизированное AC 220В с частотой 50Гц.
Какие основные характеристики у изделия «Инвертор DC/AC-110/220В-120000ВА-30U-23 (-PA; -BRS; -РГ)»?
Основные характеристики изделия «Инвертор DC/AC-110/220В-120000ВА-30U-23 (-PA; -BRS; -РГ)»: мощность — 120000ВА (90000Вт); входное напряжение — 110В; выходное напряжение — 220В; исполнение — 19", 30U. Полный перечень — во вкладке «Характеристики».
Чем Инвертор DC/AC-110/220В-120000ВА-30U-23 (-PA; -BRS; -РГ) отличается от соседних моделей?
Инвертор DC/AC-110/220В-120000ВА-30U-23 (-PA; -BRS; -РГ) отличается от ближайших моделей раздела «Модульные инверторные системы 110В» с тем же выходным напряжением номинальной выходной мощностью — 90 кВт. Ближайшие модели: DC/AC-110/220В-67500ВА-27U-23 (-PA; -BRS; -РГ) — 54 кВт, DC/AC-110/220В-72000ВА-18U-23 (-PA; -BRS; -РГ) — 54,001 кВт, DC/AC-110/220В-75000ВА-30U-23 (-PA; -BRS; -РГ) — 60 кВт. Остальные характеристики сравните кнопкой «Сравнить».
Какие документы есть на изделие «Инвертор DC/AC-110/220В-120000ВА-30U-23 (-PA; -BRS; -РГ)»?
Во вкладке «Файлы» на странице изделия «Инвертор DC/AC-110/220В-120000ВА-30U-23 (-PA; -BRS; -РГ)» можно скачать документы: декларация о соответствии — «Декларация Инвертор (до 28.12.2030)»; выписка из реестра российской промышленной продукции — «Выписка из реестра российской продукции 10608810 от 12-27 05.05.2026»; руководство по эксплуатации — «РЭ DC-AC-1Ф-23 с DC-AC-110-220В-4000ВА-3U-23 (19'' 3U 0-3) (16.03.2026)»; инструкции и программы — «Способы_подключения_УКУ», «qModMaster-Win32-exe-0.4.6», «Mib browser»; 2D- и 3D-модели (1 файл).
Какая гарантия на изделие «Инвертор DC/AC-110/220В-120000ВА-30U-23 (-PA; -BRS; -РГ)»?
Гарантийный срок изделия «Инвертор DC/AC-110/220В-120000ВА-30U-23 (-PA; -BRS; -РГ)» — 36 месяцев, срок службы — 20 лет. Гарантия начинается с момента передачи оборудования, если в договоре не указано иное. При неисправности оставьте заявку на ремонт на портале техподдержки и приложите акт рекламации — в течение 24 часов инженер свяжется для удалённой диагностики.
