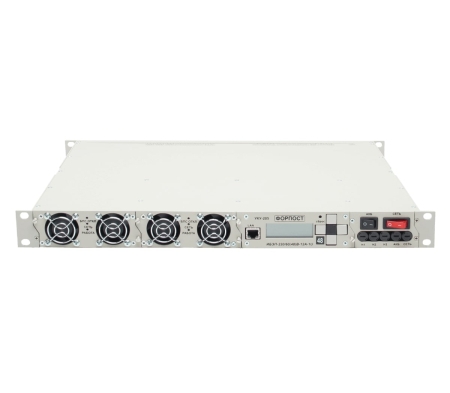

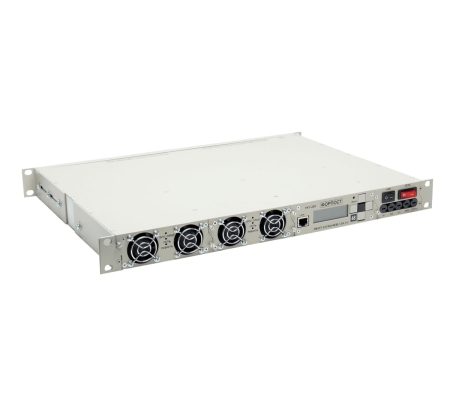

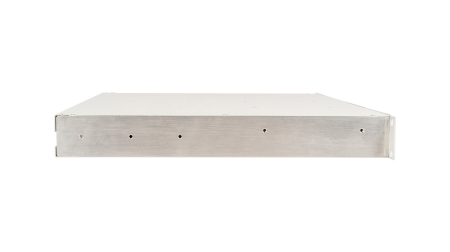

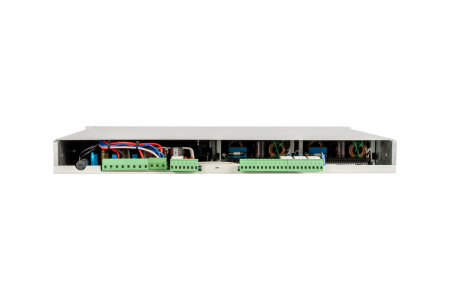

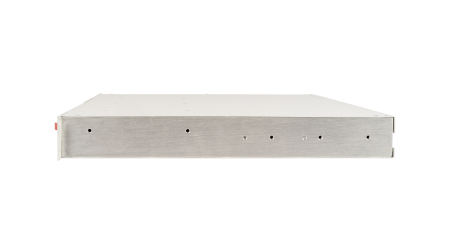

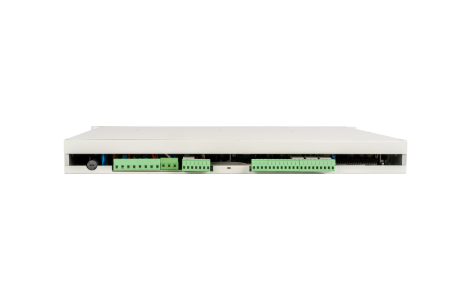

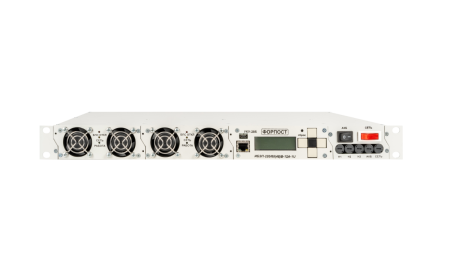

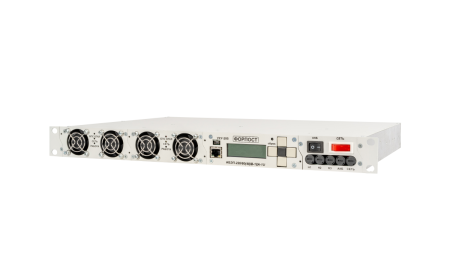

ИБЭП-220/48B-12A-2/2(400)-1U
Серийное производство
Основные характеристики
- Ток нагрузки - до 12А
- Входное напряжение AC - 220В
- Выходное напряжение DC - 48В
- Управление и контроль - УКУ-205
- Защита АКБ от глубокого разряда - да
- Количество БПС - 2 шт.
- Исполнение - 1U
- Габариты (ШхГхВ) - 480х360х44 мм
- Масса, не более - 7,5 кг
- Габариты в упаковке - 540х400х90 мм
- Масса в упаковке, не более - 8 кг
Артикул:
15-34808
Источник бесперебойного электропитания
ИБЭП-220/48B-12A-2/2(400)-1U
Преобразование АС 220В в DC 48В с током нагрузки до 12А, с двумя выпрямителями.Работа в комплекте с одной АКБ. Возможна «горячая» замена выпрямителя и УКУ, также подключение до трех нагрузок.
Гарантия: 36 месяцев
Характеристики
Реквизиты
—
ИБЭП 48В, Товар
Характеристики1
—
Основные тех. характеристики
|
Номинальное выходное напряжение постоянного тока, В |
48 |
|
Диапазон регулирования выходного напряжения, В |
42…58 |
|
Выходной ток, А |
0…12 |
|
Номинальное входное напряжение переменного тока, В |
220 |
|
Число фаз на входе |
1 |
|
Рабочий диапазон входного напряжения, В |
Фазное: от 187 до 265 |
|
Диапазон частоты питания, Гц |
от 45 до 66 |
|
Максимальная потребляемая мощность, ВА |
720 |
|
Максимальный потребляемый фазный ток, А |
3,1 |
|
Вид охлаждения |
принудительное |
|
Максимальная выходная мощность, Вт |
800 |
|
Количество выпрямителей |
2 |
|
Коэффициент мощности, не менее |
0,99 |
|
Уставка защиты перегрузки по току модуля БПС, А |
6,1 |
|
Интерфейс |
- |
|
Гарантийный срок, мес |
36 |
|
Срок службы, лет |
20 |
Защиты
Нагрузка
- от недопустимого отклонения напряжения на выходе ИБЭП;
- от исчезновения напряжения сети;
- контроль исправности предохранителей нагрузки.
БПС
- от недопустимого отклонения напряжения в сети;
- от токовых перегрузок преобразователя;
- от перегрева;
- от недопустимого отклонения напряжения на выходе
АКБ
- от неправильной полярности подключения АКБ;
- от разряда ниже минимально допустимого значения напряжения;
- от превышения допустимого напряжения заряда;
- от превышения током заряда заданной величины (ограничение тока заряда)
Сеть ~220В
- от перегрузок по току при аварии в ИБЭП
Физические характеристики
|
Диапазон рабочей температуры, ºС |
от +5 до +40 |
|
Рабочее атмосферное давление, не ниже, Кпа |
84…106,7 (630…800 мм.рт.ст.) |
|
Относительная влажность при температуре окружающей среды +25ºС, не более, % |
80 |
|
Исполнение |
19’’ |
|
Габаритные размеры (ШхГхВ), не более, мм |
482 х 370 х 44 (1U) |
|
Масса, не более кг |
7,5 |
|
Габаритные размеры (ШхГхВ) в упаковке, не более, мм |
540 х 400 х 90 |
|
Масса в упаковке, не более кг |
8 |
Комплект поставки
—
<ol>
<li>Корпус</li>
<li>Преобразователь БПС (2 шт.)</li>
<li>Кросс-плата</li>
<li>Процессор УКУ</li>
<li>Выносной термодатчик АКБ</li>
<li>Выносной датчик окружающей среды</li>
<li>Узел коммутации</li>
<li>Руководство по эксплуатации</li>
<li>Паспорт </li>
</ol>
<li>Корпус</li>
<li>Преобразователь БПС (2 шт.)</li>
<li>Кросс-плата</li>
<li>Процессор УКУ</li>
<li>Выносной термодатчик АКБ</li>
<li>Выносной датчик окружающей среды</li>
<li>Узел коммутации</li>
<li>Руководство по эксплуатации</li>
<li>Паспорт </li>
</ol>
Основные тех. характеристики
|
Номинальное выходное напряжение постоянного тока, В |
48 |
|
Диапазон регулирования выходного напряжения, В |
42…58 |
|
Выходной ток, А |
0…12 |
|
Номинальное входное напряжение переменного тока, В |
220 |
|
Число фаз на входе |
1 |
|
Рабочий диапазон входного напряжения, В |
Фазное: от 187 до 265 |
|
Диапазон частоты питания, Гц |
от 45 до 66 |
|
Максимальная потребляемая мощность, ВА |
720 |
|
Максимальный потребляемый фазный ток, А |
3,1 |
|
Вид охлаждения |
принудительное |
|
Максимальная выходная мощность, Вт |
800 |
|
Количество выпрямителей |
2 |
|
Коэффициент мощности, не менее |
0,99 |
|
Уставка защиты перегрузки по току модуля БПС, А |
6,1 |
|
Интерфейс |
- |
|
Гарантийный срок, мес |
36 |
|
Срок службы, лет |
20 |
Защиты
Нагрузка
- от недопустимого отклонения напряжения на выходе ИБЭП;
- от исчезновения напряжения сети;
- контроль исправности предохранителей нагрузки.
БПС
- от недопустимого отклонения напряжения в сети;
- от токовых перегрузок преобразователя;
- от перегрева;
- от недопустимого отклонения напряжения на выходе
АКБ
- от неправильной полярности подключения АКБ;
- от разряда ниже минимально допустимого значения напряжения;
- от превышения допустимого напряжения заряда;
- от превышения током заряда заданной величины (ограничение тока заряда)
Сеть ~220В
- от перегрузок по току при аварии в ИБЭП
Физические характеристики
|
Диапазон рабочей температуры, ºС |
от +5 до +40 |
|
Рабочее атмосферное давление, не ниже, Кпа |
84…106,7 (630…800 мм.рт.ст.) |
|
Относительная влажность при температуре окружающей среды +25ºС, не более, % |
80 |
|
Исполнение |
19’’ |
|
Габаритные размеры (ШхГхВ), не более, мм |
482 х 370 х 44 (1U) |
|
Масса, не более кг |
7,5 |
|
Габаритные размеры (ШхГхВ) в упаковке, не более, мм |
540 х 400 х 90 |
|
Масса в упаковке, не более кг |
8 |
ИБЭП-220/48B-12A-2/2(400)-1U — стационарная установка, предназначенная для обеспечения бесперебойного электропитания промышленной аппаратуры, телекоммуникационного оборудования и средств связи напряжением постоянного тока 48 В.
Основные функции:
✔ Обеспечивает непрерывное питание при отключении основного источника (электросети 220/230 В, 50/60 Гц или резервных генераторов).
✔ Поддерживает заряд и буферный режим работы АКБ (аккумуляторные батареи не входят в комплект).
✔ Работает как с АКБ, так и без них.
✔ Обеспечивает гальваническую развязку между входными и выходными цепями. Возможно заземление любого из выходных полюсов.
✔ Повышает качество электропитания, стабилизируя параметры напряжения 48 В в заданных пределах.
Конструктивные особенности:

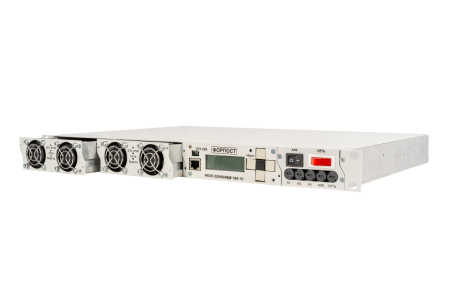

- Модульная структура с поддержкой «горячего резерва» и замены блоков питания (БПС) без отключения системы.
- Принудительное воздушное охлаждение (вентиляторы встроены в БПС).
- Встроенный узел распределения нагрузки и контактор защиты АКБ от глубокого разряда.
Важно:
- Не предназначен для использования с электронно-вычислительной техникой (ЭВМ).
- Запрещено параллельное подключение нескольких ИБЭП.
- При отказе контроллера УКУ переходит в автономный режим, продолжая питать нагрузку и заряжать АКБ.
Приобретите ИБЭП-220/48B-12A-2/2(400)-1U по цене производителя через наших менеджеров. К тому же, мы предлагаем консультации от наших инженеров, которые более 20 лет успешно работают с системами бесперебойного электропитания. Мы работаем по всей России. Если вам необходимо приобрести оборудование для ШОТ, ЭПУ, АБП в таких городах, как Москва, Санкт-Петербург, Новосибирск, Екатеринбург, Казань, Владивосток, Краснодар, Самара, Омск или других населённых пунктах, мы с удовольствием вам поможем.
Продукция ФОРПОСТ является аналогом оборудования таких брендов, как Eltek, CE+T (TSI Bravo), Штиль, HVR.
Обратитесь за консультацией к нашим опытным инженерам и специалистам для подбора оборудования ФОРПОСТ уже сейчас.
