Система бесперебойного питания для реконструкции подстанции "Средний Балык"

Описание проекта: разработка системы бесперебойного питания для электрической подстанции "Средний Балык", Ханты-Мансийского автономного округа.

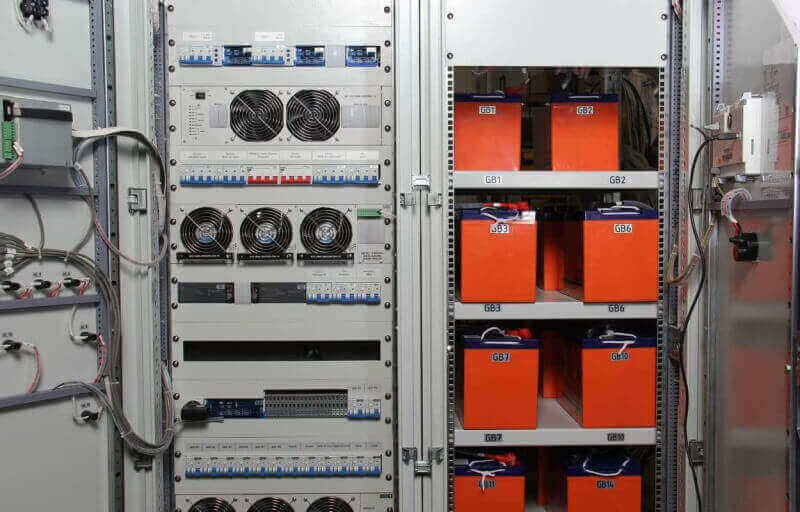

Состав разработанной системы:  НКУ СГЭП состоит из двух секций и следующих основных блоков(панелей):

- двухсекционного металлического конструктива шкафного исполнения;

- двух распашных лицевых панелей с активной мнемосхемой;

- вводного устройства на два ввода переменным напряжением 380 В с АВР;

- резервного источника питания, выполненного одной группой АКБ номинальным напряжением 240 В;

- одного зарядно-выпрямительного устройства ЗВУ1 постоянным напряжением 220 В;

- одной инверторной системы;

- блок байпаса для инверторной системы;

- панелей сборных шин и аппаратов защиты отходящих присоединений;

- системы мониторинга и контроля СМК с сенсорной панелью оператора.

СГЭП обеспечивает:

А) Электропитание сборных шин гарантированного питания переменным напряжением 380 В, расчетной мощностью 8,62 кВт, номинальной мощностью 15 кВА.

Б) Шин собственных нужд переменным напряжением 220 В, расчетной мощностью 160 Вт.

Электропитание СГЭП предусмотрено от:

А) Двух независимых источников переменным напряжением 380 В, номинальным током защитных аппаратов 32 А.

Б) Одной группы АКБ из 18 элементов напряжением 12 В, номинальной емкостью 90 А*ч.
