Организация бесперебойного электропитания на заводе по производству автомобильных шин "KamaTyresKZ" в Республике Казахстан

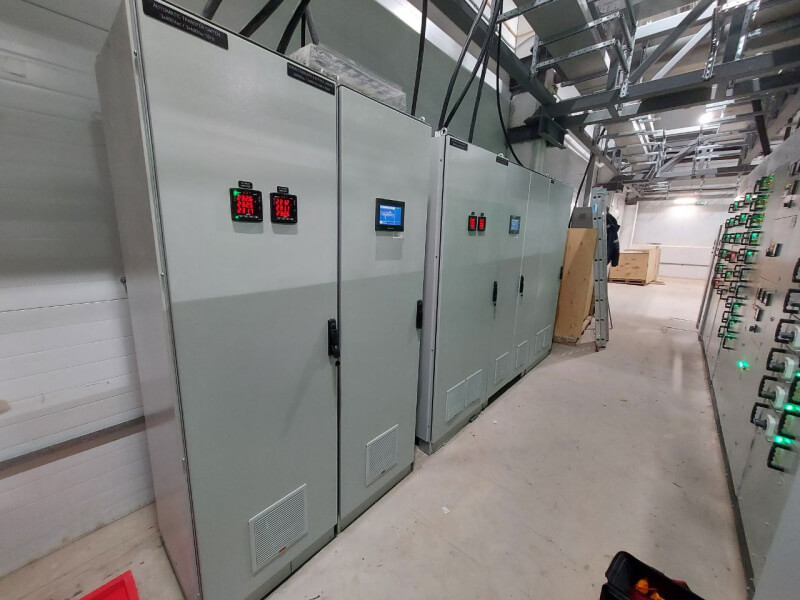

Описание проекта: индустриальная система бесперебойного питания серии СГП9 мощностью 5 кВА30 кВА с изолирующими трансформаторами на входе и выходе, внутренними АКБ на 30 минут автономной работы при полной нагрузке для ТОО KamaTyresKz Казахстан.

Решение: предложенное решение было подобрано, изготовлено и сконфигурировано полностью по опросному листу и следующим техническим требованиям заказчика.

- технология онлайн (двойное преобразование);

- степень защиты IP41;

- одностороннее обслуживание;

- блочная архитектура ИБП с возможностью отключения для проведения ТО по отдельности - выпрямителя, инвертора, статического переключателя байпасной линии;

- гальваническая развязка встроенными трансформаторами по входной, выходной и байпасной линии;

- два отдельных основных ввода системы с выбором приоритетного ввода;

- сервостабилизатор напряжения на байпасной линии;

- сенсорный дисплей с поддержкой русского языка;

- снятие сигналов через программируемые реле «сухие контакты»;

- передача информации по протоколам ModBus RTU и ModBus TCP, а также удаленный мониторинг по SNMP;

- страна производства СБП – Россия;

- надежные необслуживаемые аккумуляторные батареи премиум класса, желательно европейского производства;

- единообразие в габаритах и внешнем виде всех шкафов для установки монолитной стеной;

- срок службы 25 лет.

Оборудование:

1. Индустриальная система бесперебойного питания серии СГП9 мощностью 5 кВА с изолирующими трансформаторами на входе и выходе, внутренними АКБ на 30

минут автономной работы при полной нагрузке.

Состав системы:

1.1 ИБП СГЭП серии СГП9 модель СГП9-2005В1TT05 (мощность 5 кВА, входное напряжение: 400В AC, выходное напряжение: 400В AC, 50Гц, входной

трансформатор, выходной трансформатор, STS, LVD, ввод кабелей сверху). Габариты (ШxГxВ): 600x600x2100мм, IP41, RAL7035

1.2 Комплект герметичных необслуживаемых аккумуляторных батарей EnerSys 12HX50 12В 11Ач (32шт.)

1.3 Блок защиты АКБ

1.4 Комплект коммутации АКБ

1.5 Шкаф байпаса и АВР: 5 кВА с изолирующим трансформатором, сервостабилизатором и автоматическим вводом резерва на 2 независимых ввода.

Габариты (ШxГxВ): 600x600x2100мм, IP41, RAL7035

На фото представлена схема примененных в проекте систем бесперебойного питания серии СГП9 5кВА

2. Индустриальная система бесперебойного питания серии СГП9 мощностью 30 кВА с изолирующими трансформаторами на входе и выходе, внутренними АКБ на 30 минут автономной работы при полной нагрузке.

Состав системы:

2.1 ИБП СГЭП серии СГП9 модель СГП9-2030В1TT30 (мощность 30 кВА, входное напряжение: 400В AC, выходное напряжение: 400В AC, 50Гц, входной трансформатор, выходной трансформатор, STS, LVD, ввод кабелей сверху). Габариты (ШxГxВ): 800x800x2100мм, IP41, RAL7035
2.2 Шкаф для размещения АКБ. Габариты (ШxГxВ): 800*800*2100мм, IP41, RAL7035
2.3 Комплект герметичных необслуживаемых аккумуляторных батарей EnerSys DataSafe 12HX300 12В 72Ач (32шт.)
2.4 Блок защиты АКБ
2.5 Комплект коммутации АКБ
2.6 Шкаф байпаса и АВР: 30 кВА с изолирующим трансформатором, сервостабилизатором и автоматическим вводом резерва на 2 независимых ввода.
Габариты (ШxГxВ): 800x800x2100мм, IP41, RAL7035

Системы СГП9 отличаются своей высокой отказоустойчивостью, стабильностью работы, высоким выходным pf для промышленных ИБП 0.9, высокой информативностью и удобством в использовании и обслуживании.
В ходе проведения пуско-наладочных работ, инженером компании ООО "НПП СГЭП" были произведены настройки систем, проведен инструктаж персонала службы эксплуатации завода и были подписаны акты пуско-наладки.

На фото представлена однолинейная схема примененных в проекте систем бесперебойного питания серии СГП9 30кВА

Системы СГП9 отличаются своей высокой отказоустойчивостью, стабильностью работы, высоким выходным pf для промышленных ИБП 0.9, высокой информативностью и удобством в использовании и обслуживании.
В ходе проведения пуско-наладочных работ, инженером компании ООО "НПП СГЭП" были произведены настройки систем, проведен инструктаж персонала службы эксплуатации завода и были подписаны акты пуско-наладки.
