ЗВУ с естественным охлаждением

Линейка ЗВУ с естественным охлаждением предназначена для построения шкафов оперативного постоянного тока.

БПС-2500-380/220В-10А-Е с конструктивом базовой корзины для установки в шкаф шириной 800 мм (0/4) (рис.1) и с конструктивом базовой корзины 19” 7U (0/3) (рис. 2)

Источники являются системой бесперебойного электропитания и предназначены для зарядки и содержания кислотных АКБ Uном = 220В (102, 104 или 108 элементов по 2В либо 17(18) АКБ по 12В), параллельной работы с АКБ на нагрузку, формовки отдельных аккумуляторов, а также имеют возможность работы без АКБ с фиксированным выходным напряжением из диапазона 220В ± 15%.

ИПС имеет естественный тип воздушного охлаждения.

ИПС реализованы по модульной структуре, что позволяет обеспечивать «горячий» резерв и «горячую» замену силовых модулей-выпрямителей.

В комплект поставки системы входит корзина ИПС, модули БПС (количество модулей и корзин определяется в соответствии с необходимой номинальной мощностью ЗВУ), выносной модуль измерения тока АКБ, имеющего гальваническую развязку цепи измерения от цепи АКБ, выносной датчик температуры АКБ и устройство контроля и управления УКУ, обеспечивающего функции по заряду и содержанию АКБ при ее наличии.

ИПС имеет защиту от

1. короткого замыкания на выходе
2. недопустимого снижения или пропадания фазы сетевого напряжения
3. перегрева.

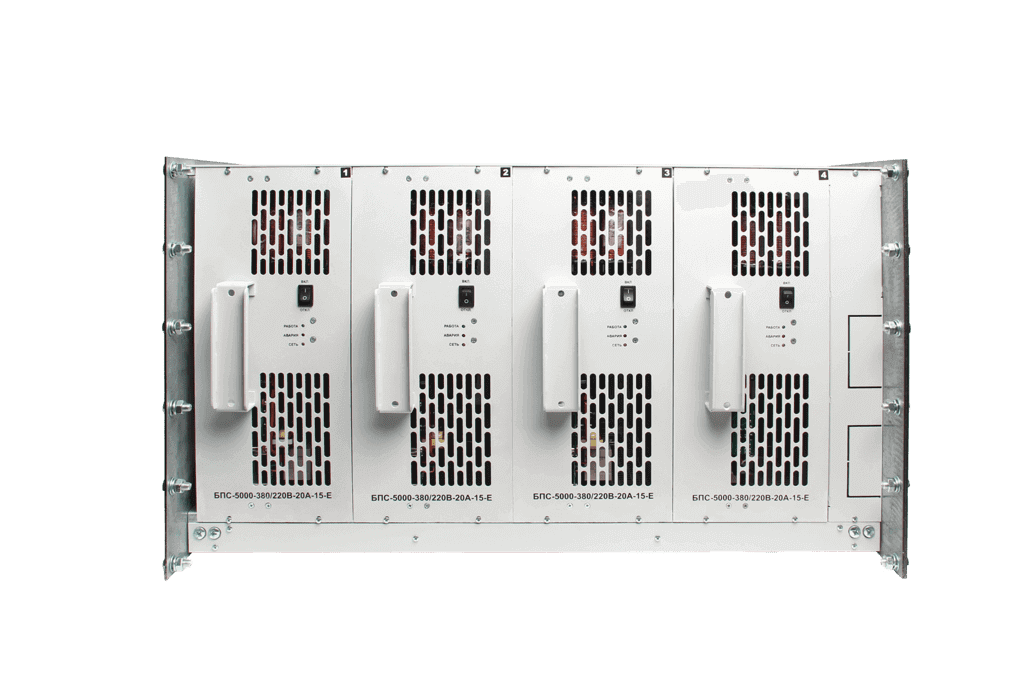

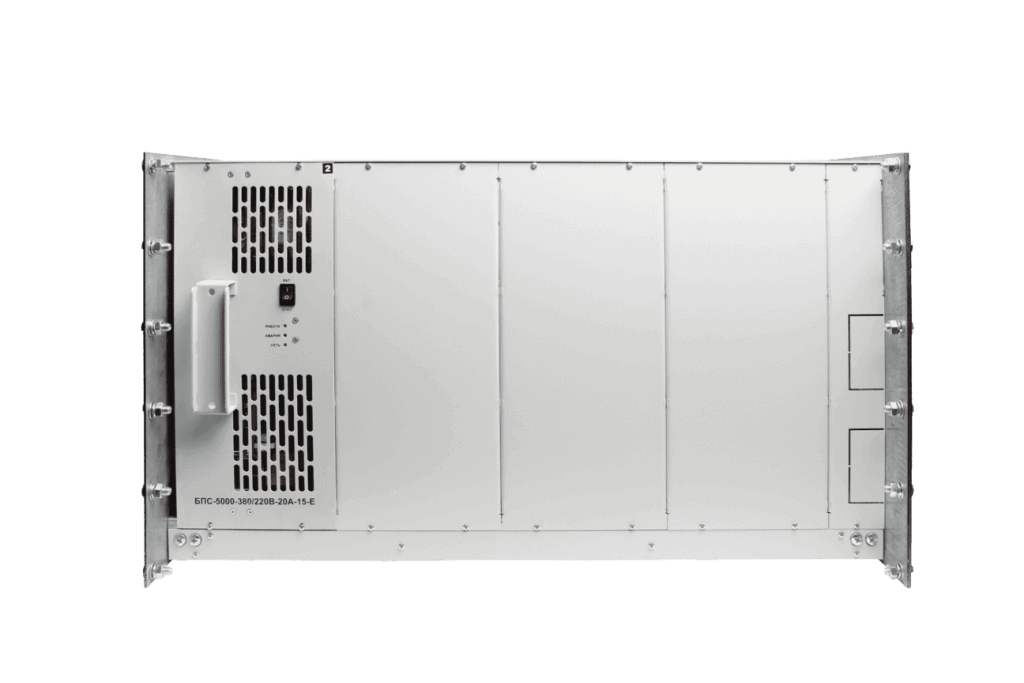

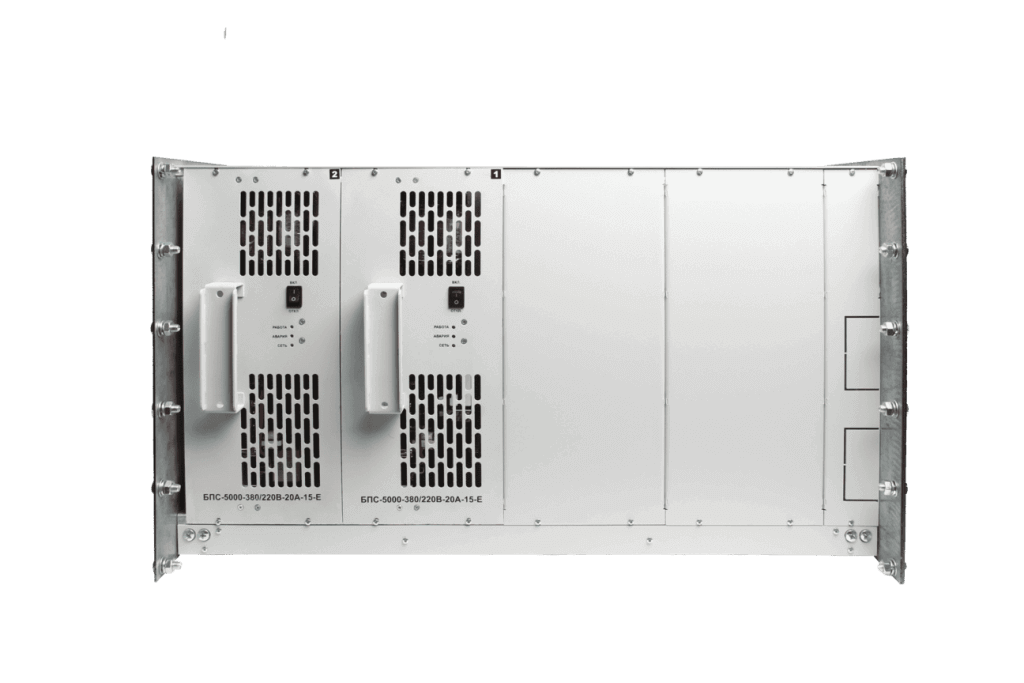

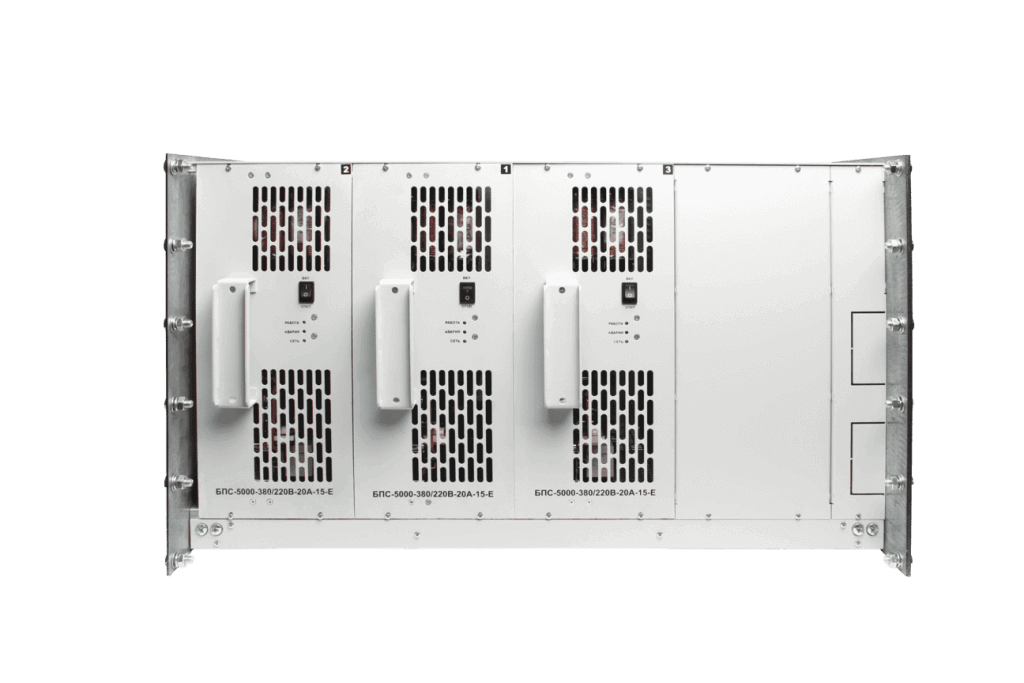

• ЗВУ на базе модулей БПС-2500-380/220В-10А-Е с конструктивом базовой корзины для установки в шкаф шириной 800 мм (0/4) (рис.1)

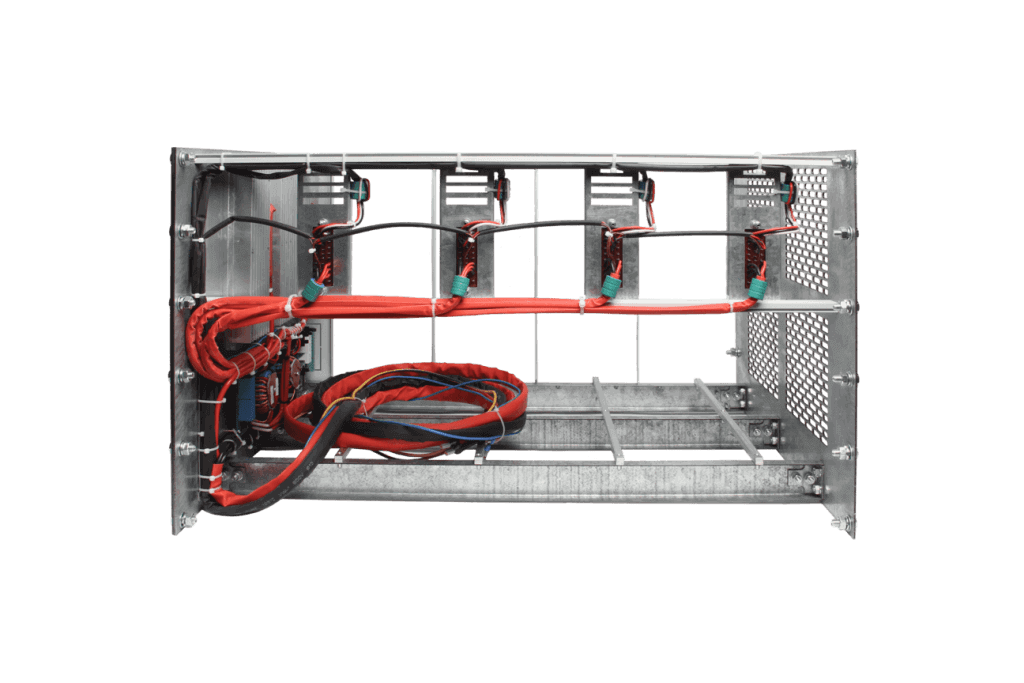

Корзина ИПС конструктивно исполнена в варианте для установки на раму электротехнических шкафов шириной 800 мм (внутренний посадочный размер по ширине 708 или 710 мм) и глубиной 600 мм. Штатным исполнением является вариант с односторонним обслуживанием с фронтальной стороны. При этом силовые провода входа АС 380В и выхода DC 220В выведены с лицевой стороны корзины, оконцованны наконечником типа «гильза» и имеют штатную длину 2м.

• ЗВУ на базе модулей БПС-2500-380/220В-10А-Е конструктивом базовой корзины 19” 7U (0/3) (рис. 2)

Корзина ИПС конструктивно исполнена в варианте для установки в 19’’ стойках электротехнических шкафов глубиной не менее 600 мм с вертикальным размером одной корзины 7U(311 мм). Штатным исполнением является вариант с односторонним обслуживанием с фронтальной стороны. При этом силовые провода входа АС 380В и выхода DC 220В выведены с лицевой стороны корзины, оконцованны наконечником типа «гильза» и имеют штатную длину 2м.
