Компактная модификация зарядно-выпрямительных устройств в составе СОПТ

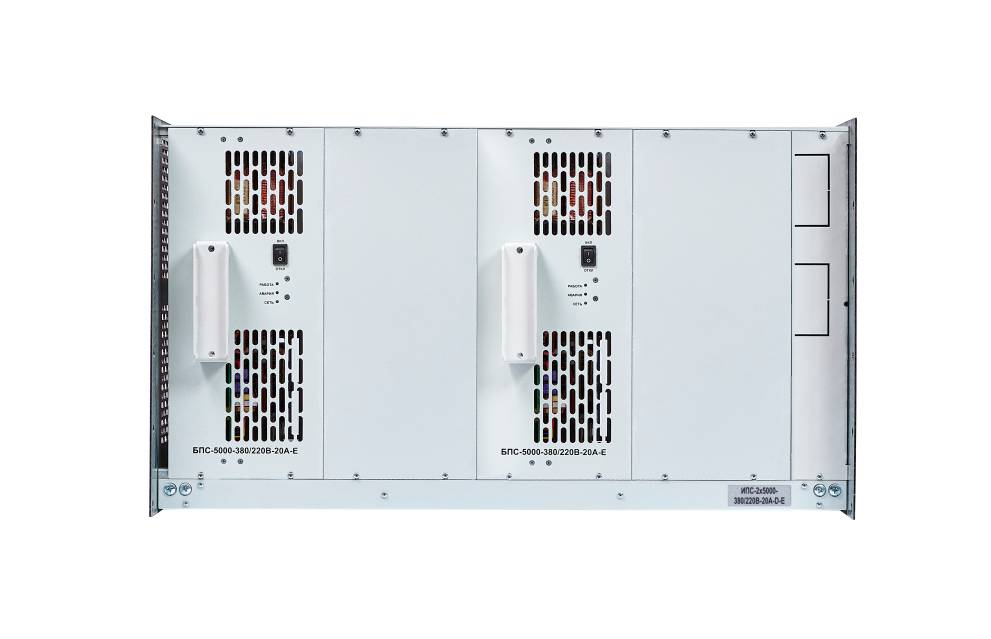

Модульные зарядно-выпрямительные устройства с естественным или принудительным охлаждением предназначены для построения систем оперативного постоянного тока (СОПТ) и промышленных ИБП. Ключевая особенность — два независимых ЗВУ в едином корпусе. Это позволяет реализовать резервирование N+N и N+1 без увеличения габаритов системы.

Область применения

Электроэнергетика — системы оперативного постоянного тока (СОПТ) на электрических подстанциях 35–750 кВ, распределительных пунктах, гидро- и тепловых электростанциях;
Телекоммуникации — питание оборудования базовых станций, узлов связи, центров коммутации;
Центры обработки данных (ЦОД) — резервирование питания серверного и сетевого оборудования;
Нефтегазовая отрасль — системы автоматики, телемеханики и противоаварийной защиты на объектах добычи и транспортировки углеводородов;
Промышленные предприятия — питание систем управления технологическими процессами (АСУ ТП), релейной защиты, контроллеров и исполнительных механизмов;
Транспортная инфраструктура — объекты железнодорожной автоматики, метрополитена, аэропортов.

Устройства могут эксплуатироваться как в составе новых строящихся объектов, так и в рамках модернизации существующих систем с заменой устаревших выпрямительных агрегатов на современное модульное оборудование.

Назначение

Зарядно-выпрямительные устройства предназначены для:

заряда и непрерывного содержания аккумуляторных батарей различных типов (AGM, GEL, Li-ion, Ni-Cd и Na-ion);
параллельной работы с АКБ на нагрузку в буферном режиме;
формовки отдельных аккумуляторных элементов;
работы без АКБ с фиксированным выходным напряжением.

Технологическое отличие

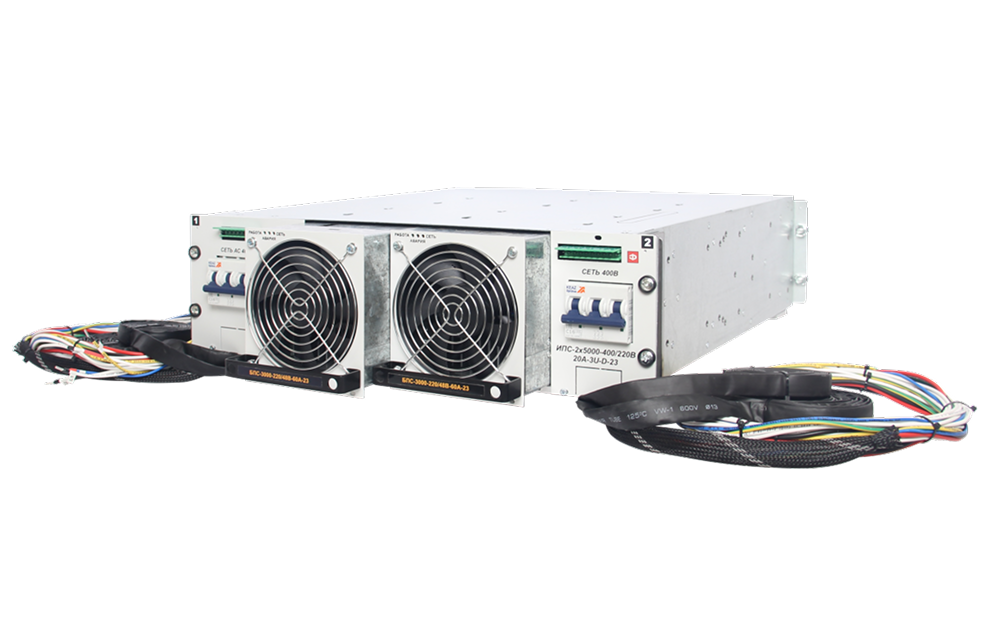

В одном корпусе встроены два полностью независимых зарядно-выпрямительных устройства с раздельными силовыми трактами, системами управления и коммутации. Фактически, в едином конструктивном исполнении размещены два самостоятельных источника питания.

Управление и коммутация

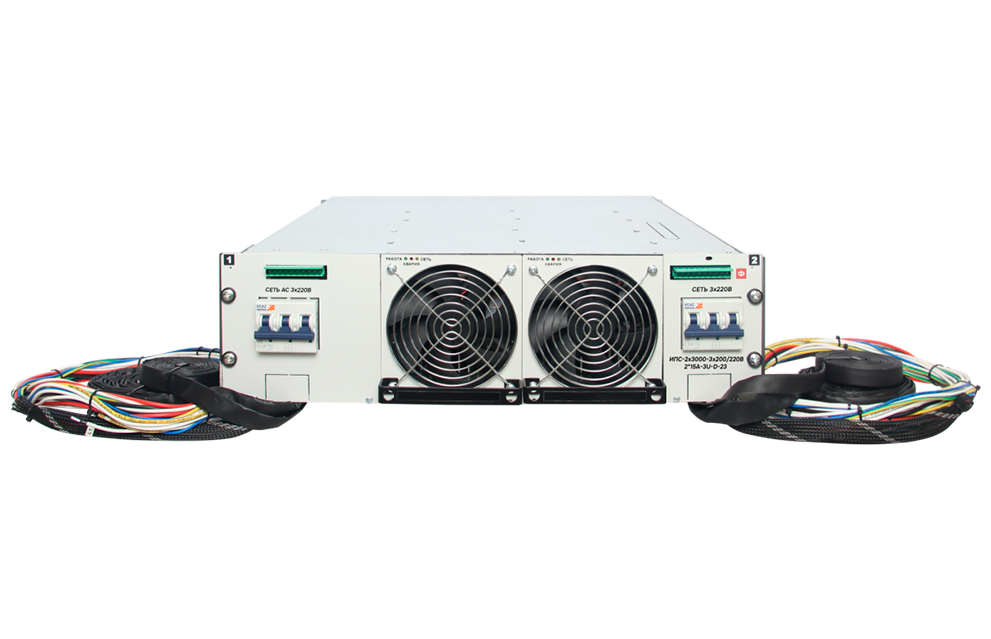

Каждый из двух ЗВУ в корпусе оснащается собственными входными автоматическими выключателями.

Устройство контроля и управления (УКУ) выносится за пределы силового блока и доступно в двух вариантах размещения:

На дверь шкафа — для оперативного доступа к дисплею и кнопкам управления.
В отдельный корпус 3U — для создания единого распределительно-управляющего блока с размещением автоматов ввода и распределения.

Для удаленного мониторинга и интеграции в АСУ ТП предусмотрены интерфейсы связи: WEB-интерфейс для доступа через браузер, RS-485 (ModBus RTU) для связи с промышленными контроллерами и Ethernet (ModBus TCP, SNMP) для подключения к локальной сети.

Для согласованной работы двух ЗВУ на общую нагрузку предусмотрен дополнительный интерфейс RS-485-2, обеспечивающий активное выравнивание токов нагрузки между модулями, синхронную работу в паре на общую нагрузку или АКБ в буфере.

Схема_Два ЗВУ в одном корпусе.png

ТИПОВАЯ СХЕМА ВКЛЮЧЕНИЯ 2-х НЕЗАВИСИМЫХ ЗВУ В ОДНОМ КОРПУСЕ

Если вы строите или модернизируете системы АСУ ТП и релейной защиты (РЗА), обратите внимание на наши зарядно-выпрямительные устройства. Они рассчитаны на повышенные требования по стабильности напряжения, ЭМС и бесперебойности питания. Благодаря встроенному контролю, выравниванию нагрузок между модулями и поддержке ModBus RTU (TCP) и SNMP оборудование легко встраивается в существующую инфраструктуру и цепи оперативного тока.

Модельный ряд
