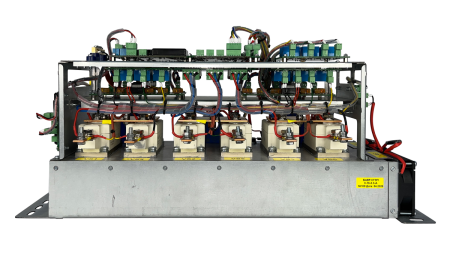

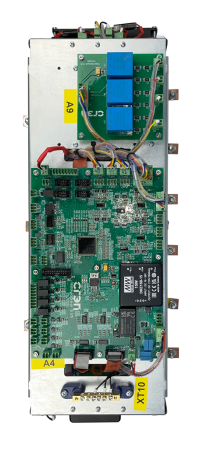

БАВР-3-16-3.3-А
Новинка
Основные характеристики
- Входное напряжение - AC 3x400В
- Выходное напряжение - AC 3x400В
- Ном. мощность - до 200 кВА/кВт
- Габариты (ШхГхВ) - 230х620х255 мм
- Масса, не более - 20 кг
Артикул:
15-422027S1
Быстродействующий автоматический ввод резерва

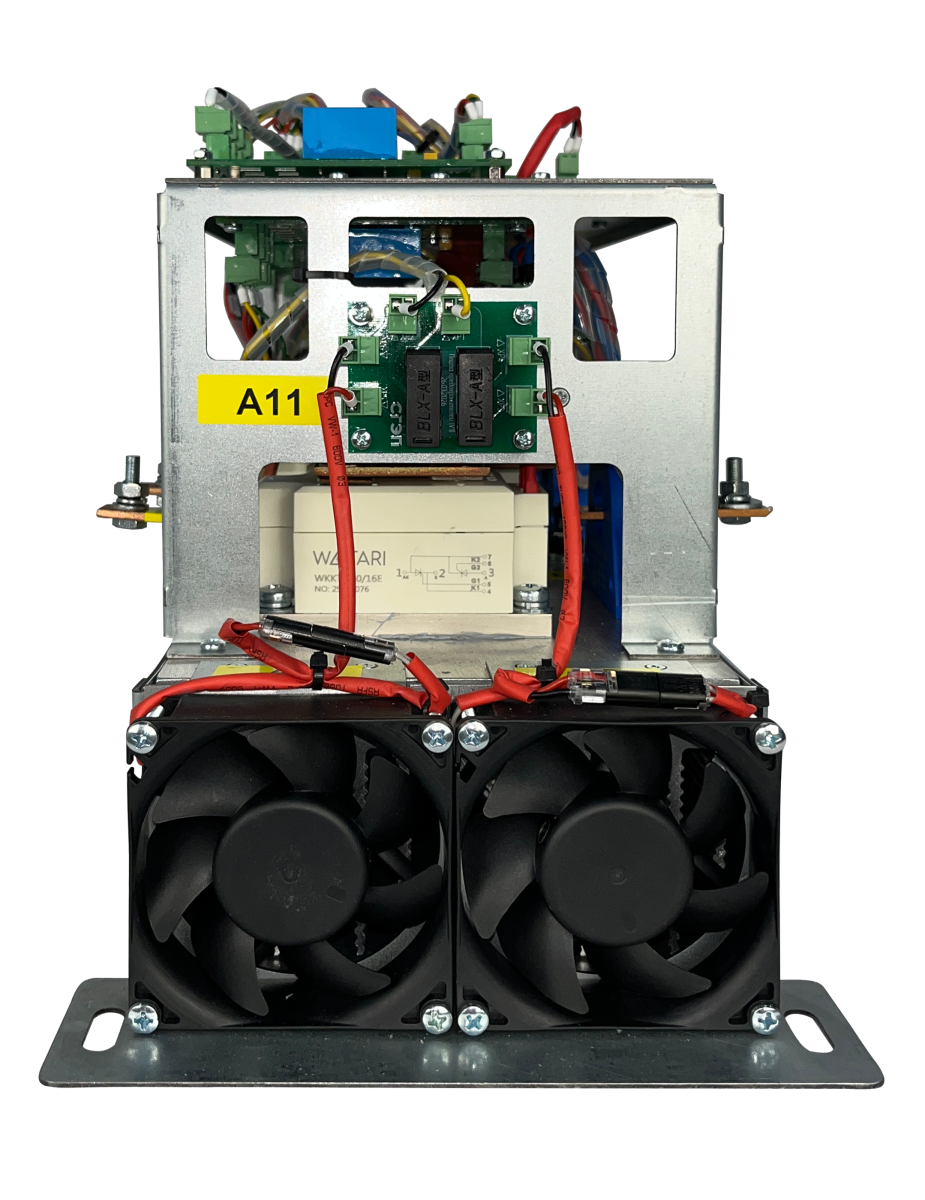

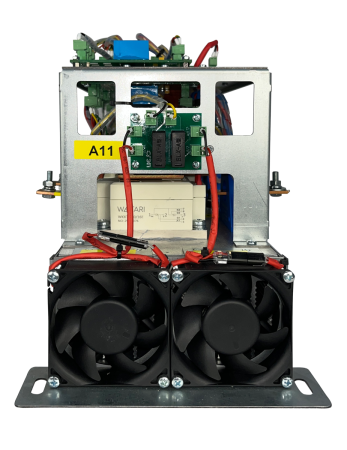

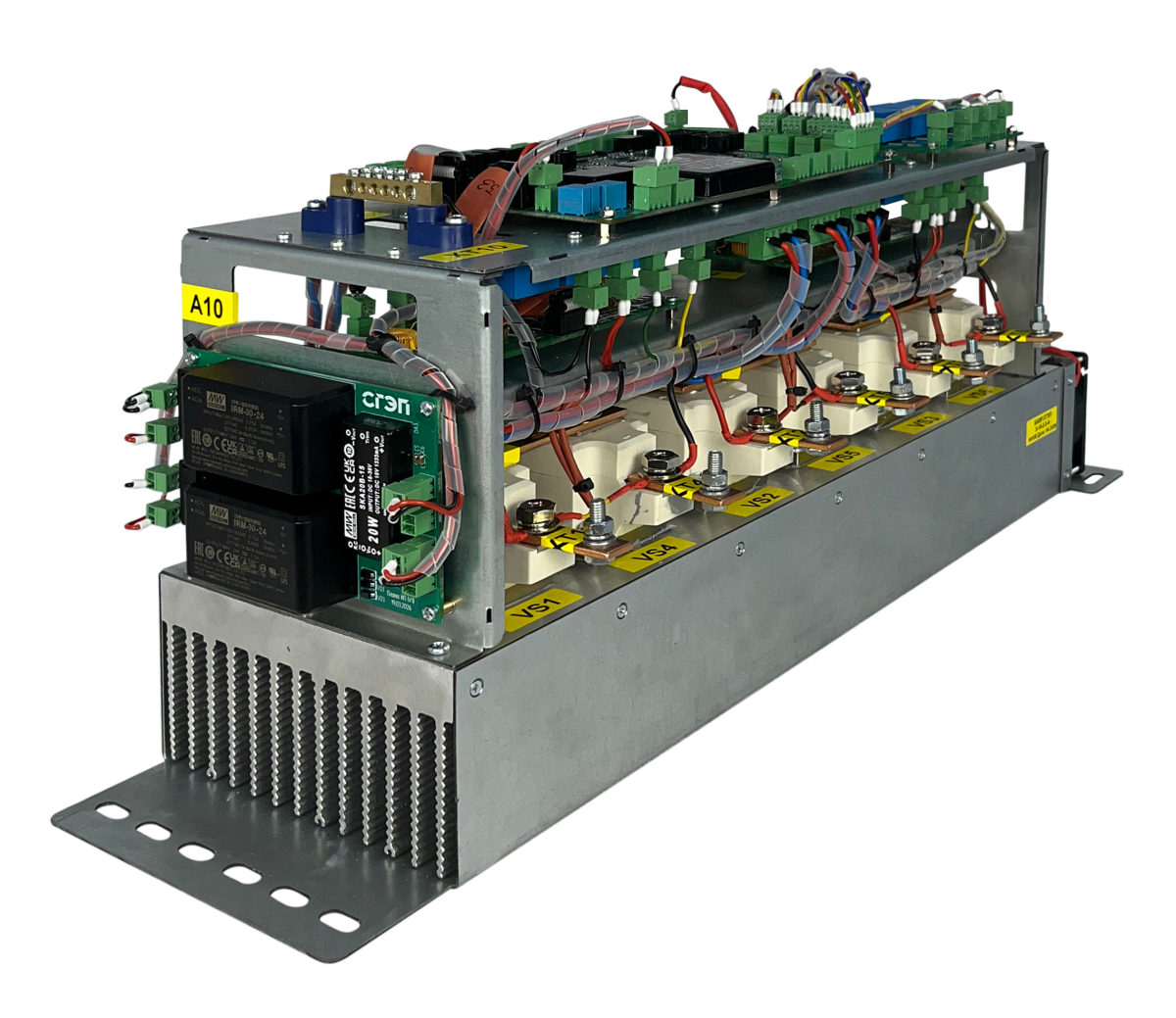

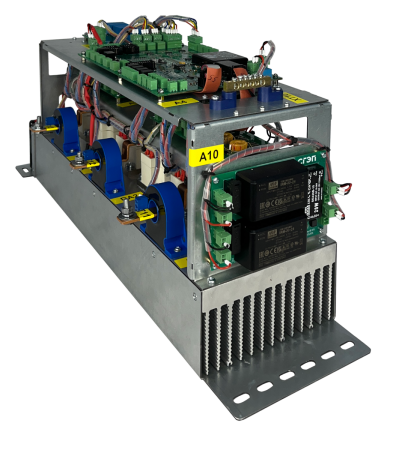

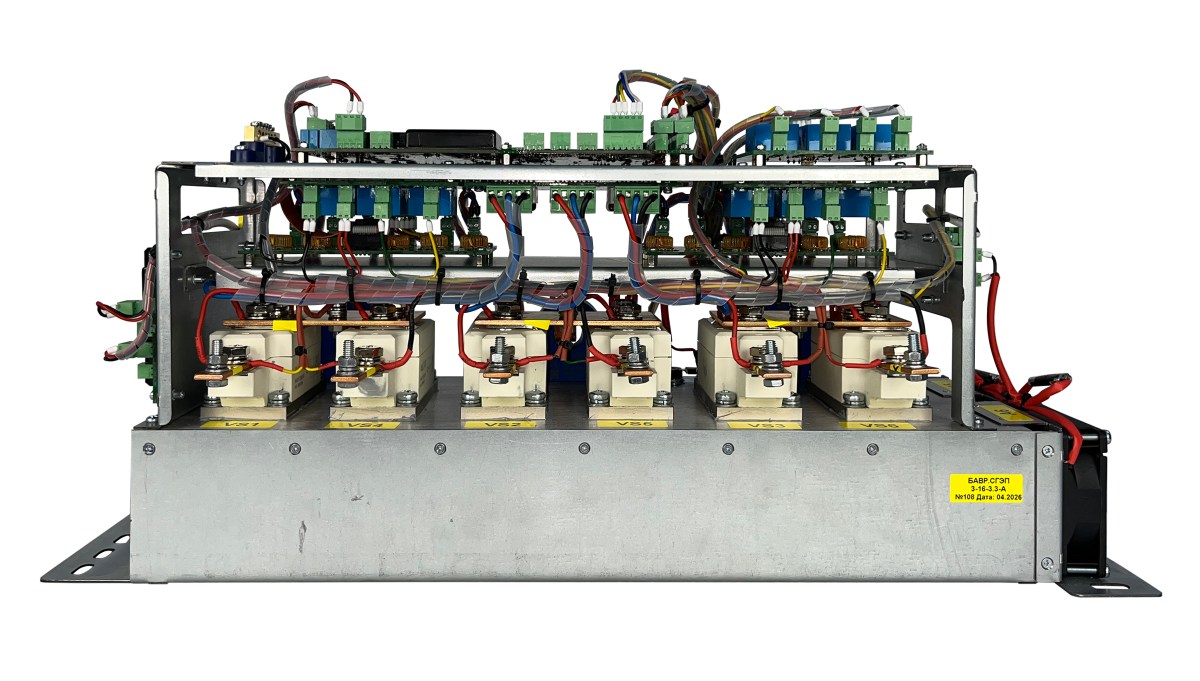

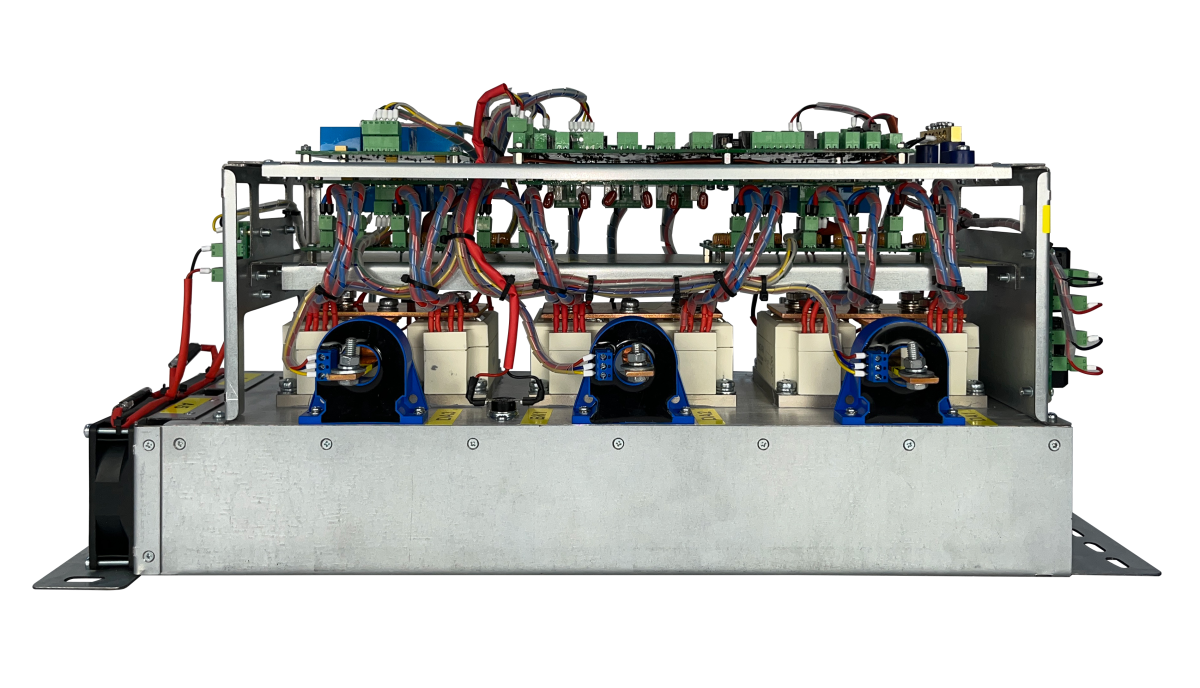

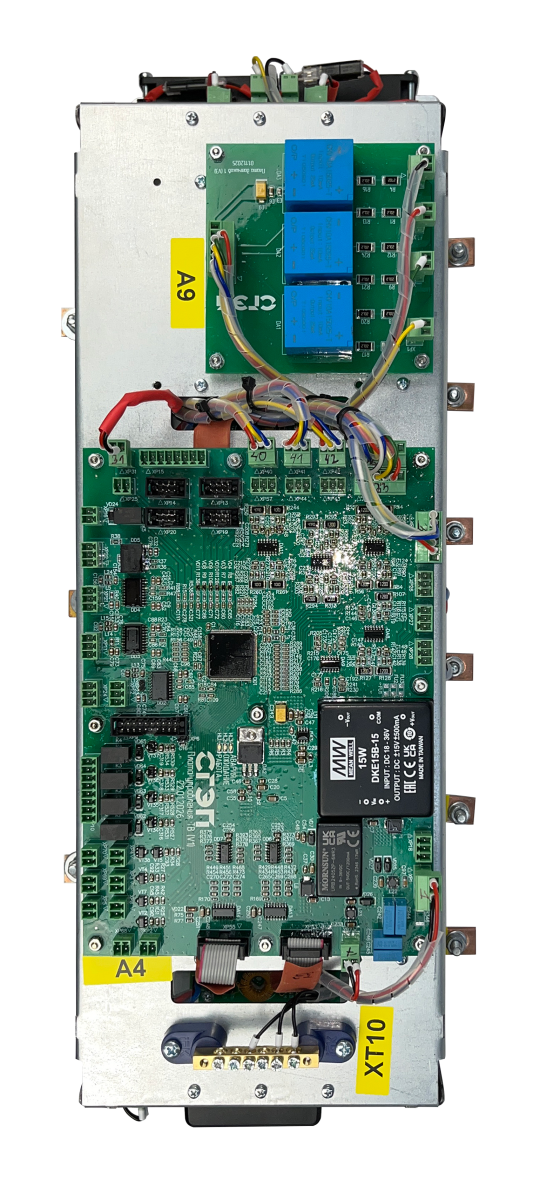

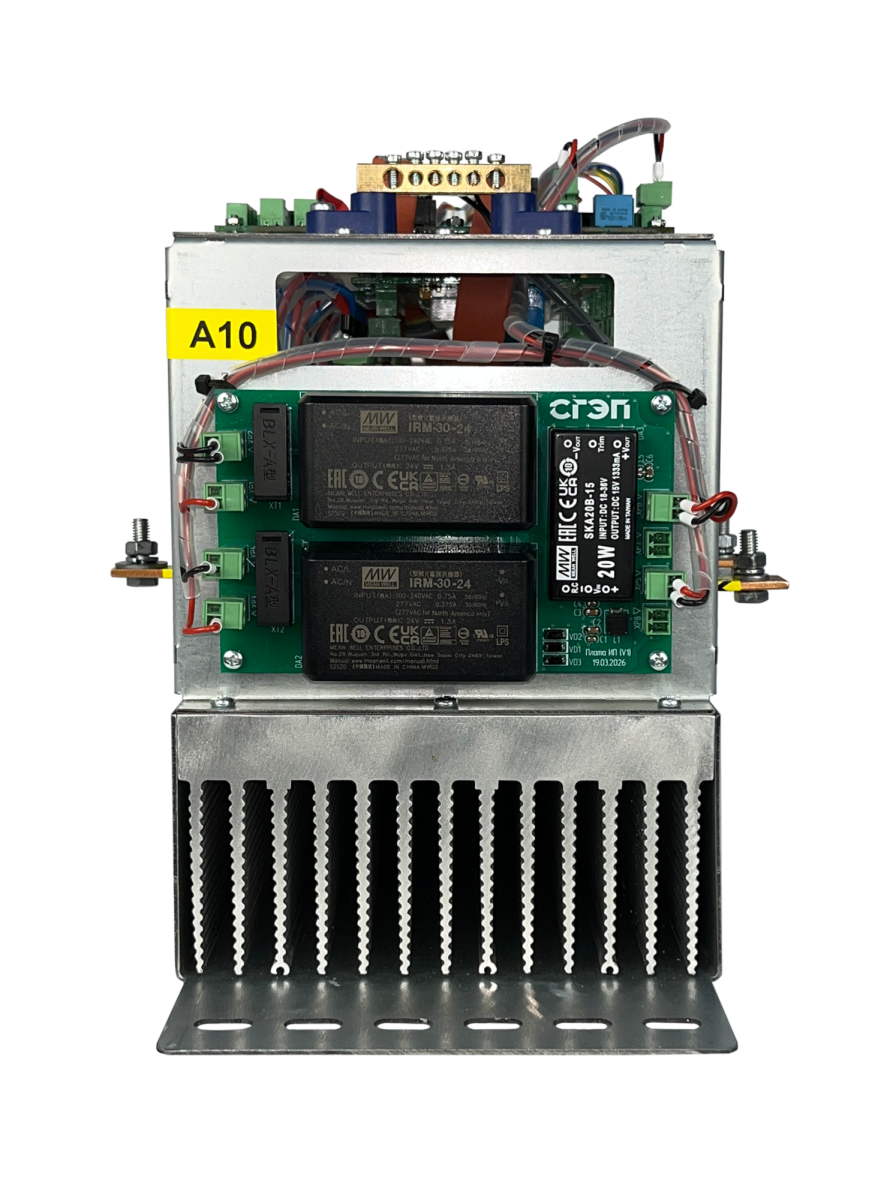

БАВР-3-16-3.3-А
БАВР обеспечивает автоматическое резервирование электропитания для критически важного оборудования и поддерживает непрерывность работы при нарушениях параметров сети. Устройство непрерывно контролирует напряжение, частоту и порядок чередования фаз на обоих вводах, автоматически выбирая источник питания с допустимыми параметрами и гарантируя надежную работу системы без участия оператора.
Гарантия: 36 месяцев
1
Добавить в спецификацию
Характеристики
Характеристики1
—
Основные тех. характеристики
|
Номинальное напряжение переменного тока, В |
3x400 / 230 |
|
Допустимые отклонения входного/выходного напряжения от ном. значения, % |
± 15 |
|
Номинальная частота сети переменного тока, Гц |
50 |
|
Допустимые отклонения частоты входного/выходного напряжения от ном. значения, % |
± 5 |
|
Номинальная полная/активная выходная мощность, кВА/кВт |
Определяется техническим заданием при заказе изделия |
|
Максимальный крест фактор нагрузки |
3:1 |
|
Ток КЗ от номинального значения выходного тока, %/сек |
150/0,1 |
|
КПД, не менее |
0,98 |
|
Время переключения питания нагрузки с одного ввода на другой, не более, с |
0,02 |
Защиты
- от аварии по выходному напряжению;
- от исчезновения напряжения сети;
- от перегрева;
- от перегрузок по току и короткого замыкания на выходе;
Физические характеристики
|
Диапазон рабочей температуры окружающей среды, ºС |
от +5 до +40 |
|
Относительная влажность при температуре окружающей среды +25ºС, не более, % |
80 |
|
Температура хранения, °C |
от +5 до +40 |
|
Габаритные размеры (ШхГхВ), не более, мм |
230 х 620 х 255 |
|
Масса, не более кг |
20 |
Основные тех. характеристики
|
Номинальное напряжение переменного тока, В |
3x400 / 230 |
|
Допустимые отклонения входного/выходного напряжения от ном. значения, % |
± 15 |
|
Номинальная частота сети переменного тока, Гц |
50 |
|
Допустимые отклонения частоты входного/выходного напряжения от ном. значения, % |
± 5 |
|
Номинальная полная/активная выходная мощность, кВА/кВт |
Определяется техническим заданием при заказе изделия |
|
Максимальный крест фактор нагрузки |
3:1 |
|
Ток КЗ от номинального значения выходного тока, %/сек |
150/0,1 |
|
КПД, не менее |
0,98 |
|
Время переключения питания нагрузки с одного ввода на другой, не более, с |
0,02 |
Защиты
- от аварии по выходному напряжению;
- от исчезновения напряжения сети;
- от перегрева;
- от перегрузок по току и короткого замыкания на выходе;
Физические характеристики
|
Диапазон рабочей температуры окружающей среды, ºС |
от +5 до +40 |
|
Относительная влажность при температуре окружающей среды +25ºС, не более, % |
80 |
|
Температура хранения, °C |
от +5 до +40 |
|
Габаритные размеры (ШхГхВ), не более, мм |
230 х 620 х 255 |
|
Масса, не более кг |
20 |
БАВР-3-16-3.3-А — это быстродействующий автоматический ввод резерва с бесконтактной тиристорной коммутацией, предназначенный для обеспечения постоянного стабильного электропитания ответственных потребителей от двух независимых источников питания. Устройство автоматически контролирует параметры сети на обоих вводах и подключает нагрузку к источнику с допустимыми характеристиками без участия оператора.
Устройство непрерывно контролирует качество электропитания на каждом вводе, отслеживая уровень напряжения, частоту сети и порядок чередования фаз. При выходе параметров за допустимые пределы БАВР автоматически определяет неисправный ввод и переводит нагрузку на резервный источник питания. Если параметры основной сети восстанавливаются, устройство автоматически возвращает нагрузку на приоритетный ввод.
Для мониторинга предусмотрена светодиодная индикация режимов работы и аварийных состояний. Дополнительно устройство поддерживает интерфейс RS-485 с протоколом ModBus RTU, что позволяет интегрировать БАВР в системы диспетчеризации и удалённого контроля, получать информацию о состоянии вводов, нагрузке и зарегистрированных событиях.
Сферы применения:
- Центры обработки данных (ЦОД), серверные и телекоммуникационные узлы;
- Промышленные предприятия, насосные станции, компрессорные установки;
- Энергетические объекты и распределительные подстанции;
- Системы автоматизации и технологическое оборудование, требующее непрерывного электропитания;
- Объекты инфраструктуры и связи с повышенными требованиями к надёжности энергоснабжения.
Почему выбирают оборудование ФОРПОСТ:
- Аналоги брендов Eltek, CE+T (TSI Bravo), Штиль, HVR.
- Высокая надёжность и оптимальная цена за счёт собственного производства.
- Поддержка и консультации опытных инженеров с более чем 20-летним опытом работы.
- Доставка и обслуживание по всей России: Москва, Санкт-Петербург, Новосибирск, Екатеринбург, Казань, Владивосток, Краснодар, Самара, Омск и другие города.
Свяжитесь с нашими инженерами для подбора подходящей модели именно под ваши требования.
