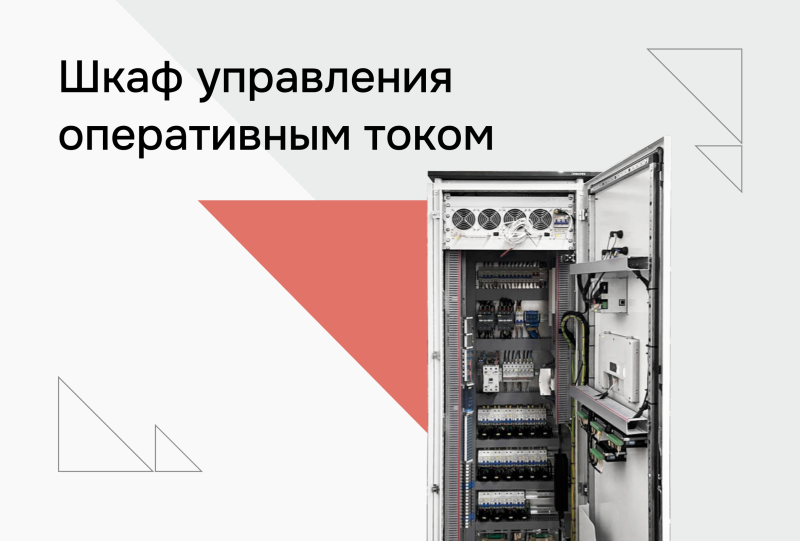

Шкаф управления оперативным постоянным током (ШУОТ) для нужд ООО «Газпром ПХГ» на российской компонентной базе «ФОРПОСТ»

Обеспечение надежного электроснабжения является ключевым требованием для объектов газовой промышленности, где даже кратковременный сбой может привести к нарушению технологического процесса, масштабным финансовым потерям и техногенным рискам.

Для одного из управлений подземного хранения газа ООО «Газпром ПХГ» требовалось надежное решение – шкаф управления оперативным током для резервирования питания ответственных потребителей.

Технические и операционные задачи:

• Ввод оборудования в эксплуатацию должен быть завершен до октября, чтобы не прервать технологический процесс ООО «Газпром ПХГ».
• Исключить риски отказов питания цепей релейной защиты, автоматики, оперативных блокировок и запорной арматуры.
• Заменить устаревшие решения на модульную систему с возможностью быстрого обслуживания и мониторинга.
• Внедрить системы контроля изоляции и защиты от перенапряжений для предотвращения аварийных ситуаций.

Решение

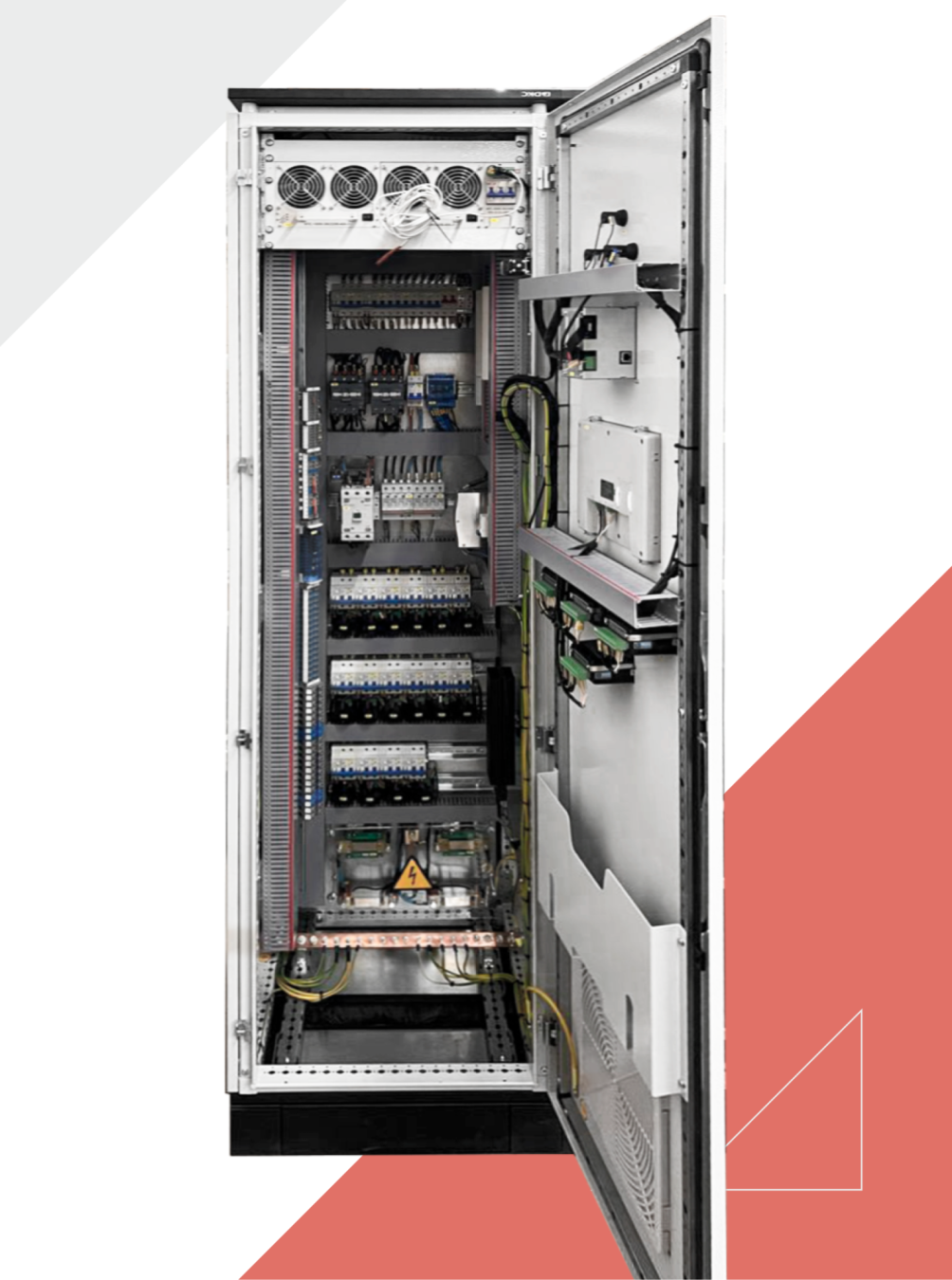

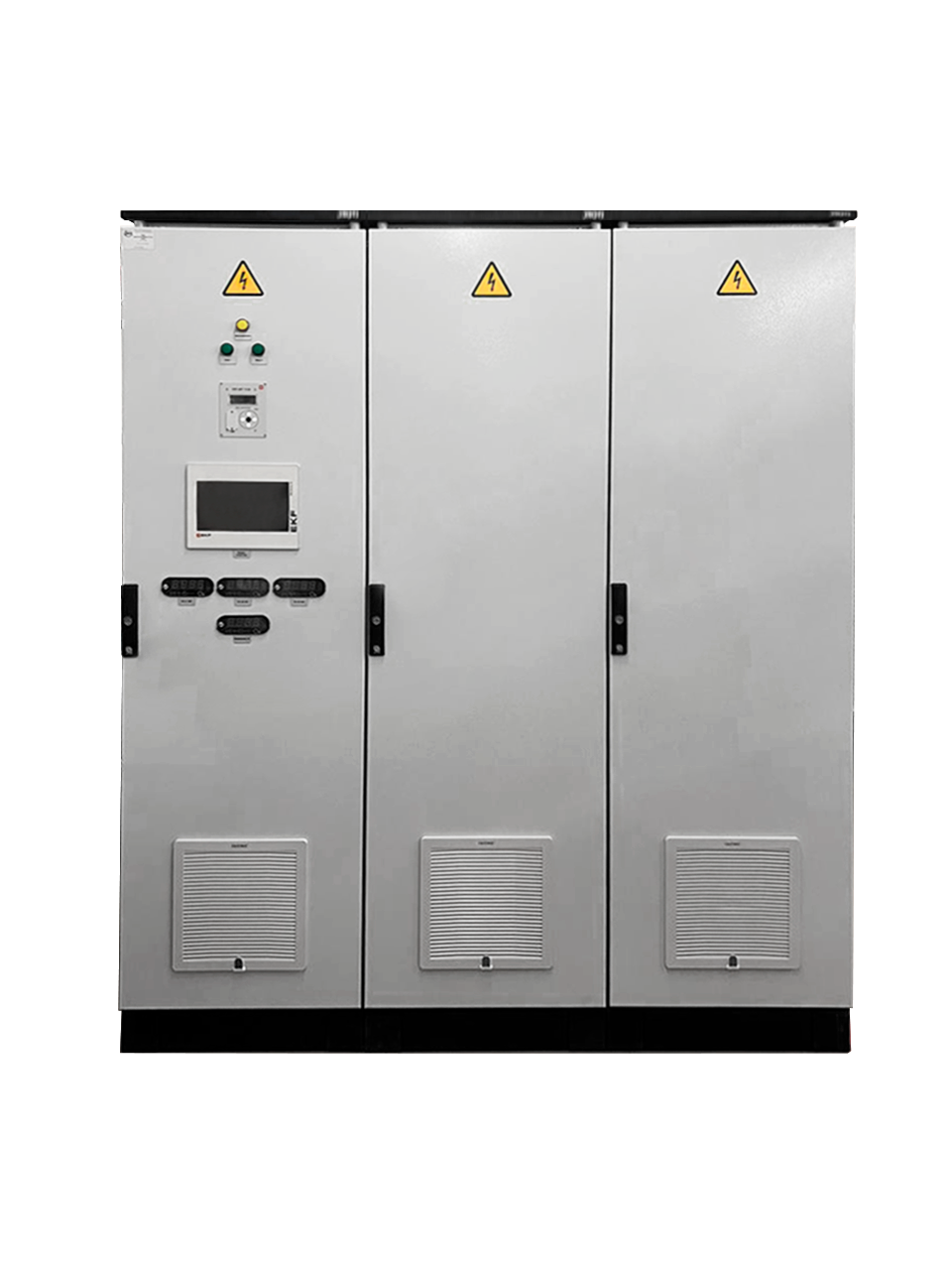

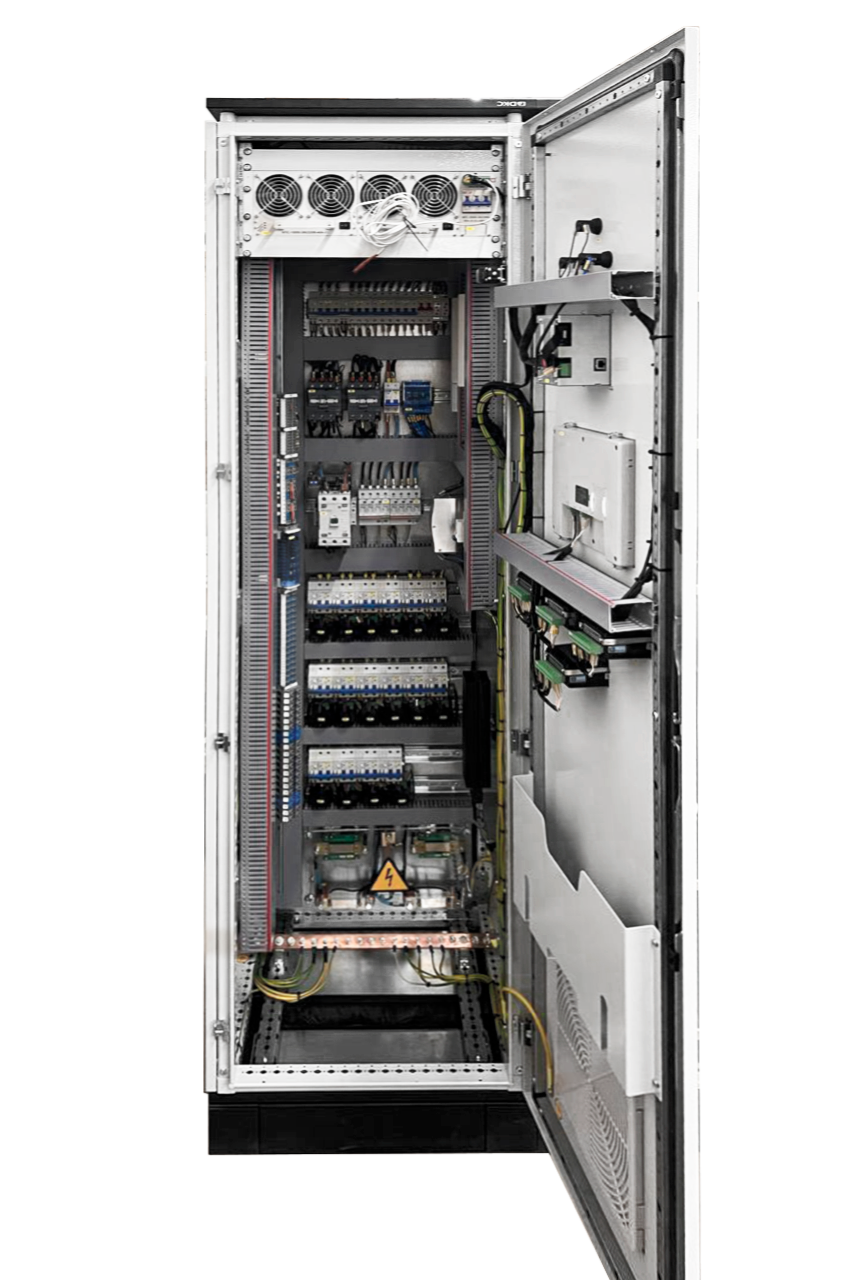

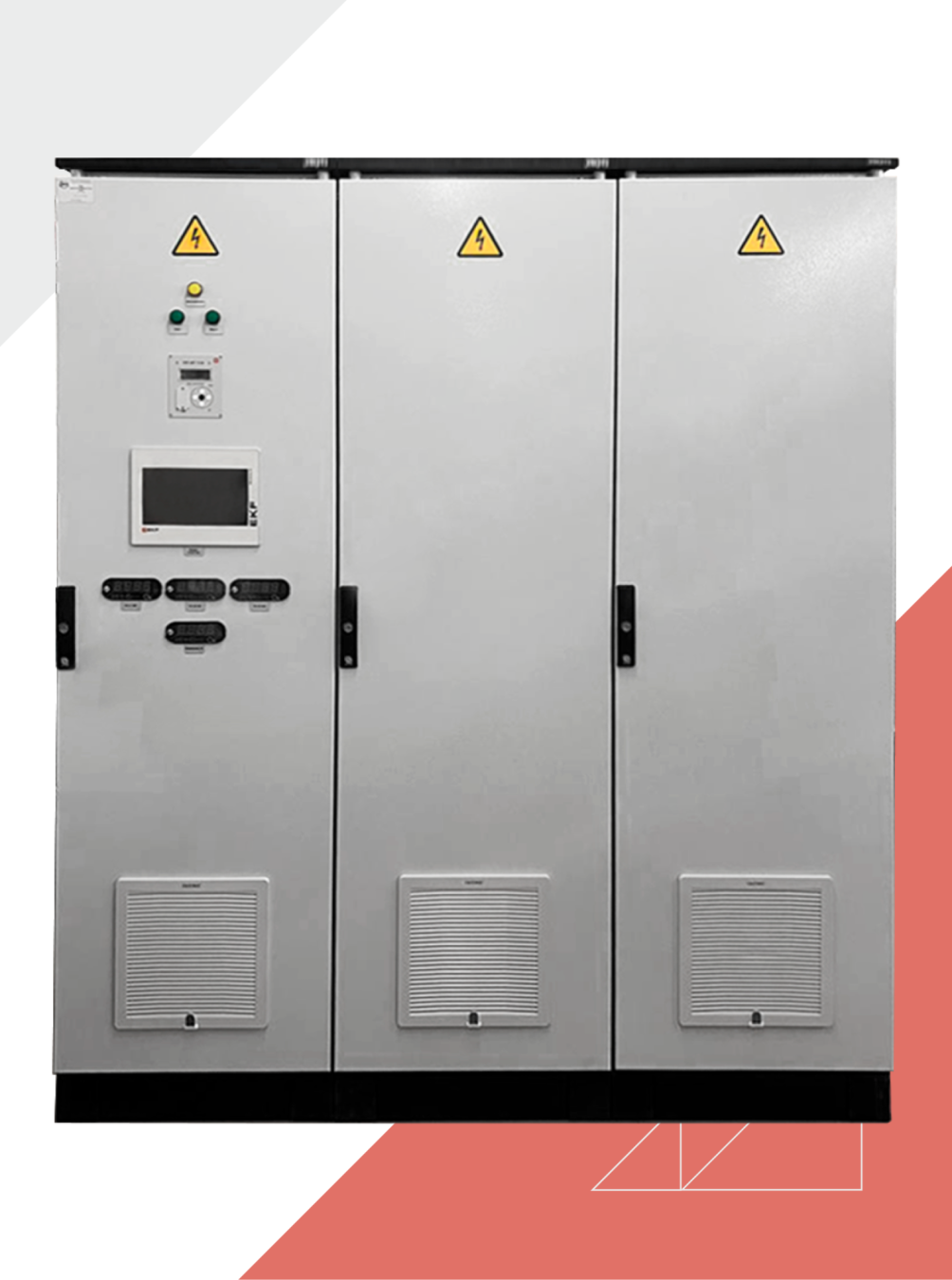

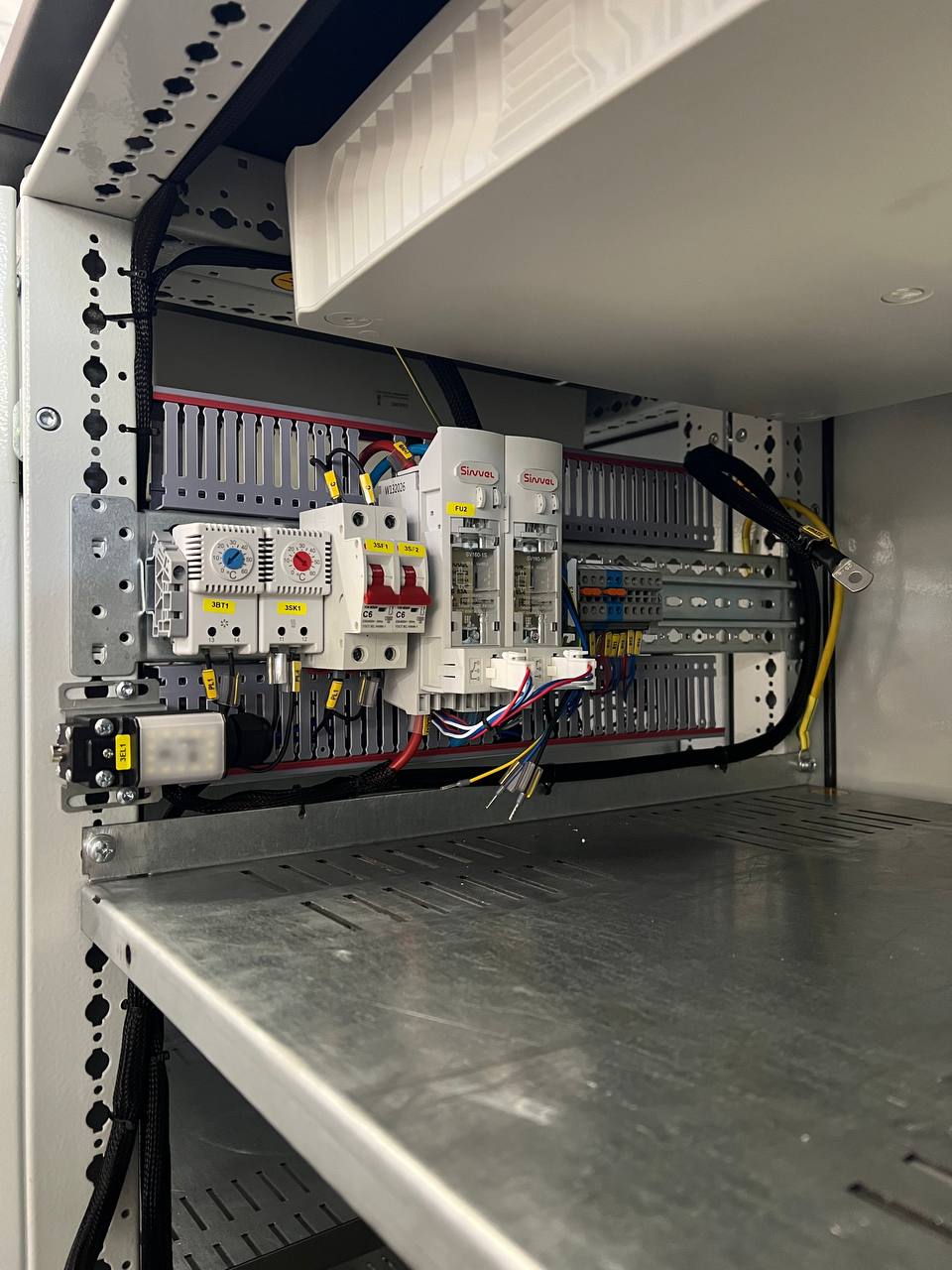

Мы спроектировали и изготовили шкаф управления оперативным постоянным током (ШУОТ) на базе модульного оборудования ФОРПОСТ. Система гарантированного питания постоянного тока с двумя вводами переменного напряжения 380 В и АВР на 0,4 кВ. Она предназначена для бесперебойного электропитания цепей оперативных блокировок, устройства РЗА, распределительных устройств и других потребителей оперативного тока.

Ключевые архитектурные решения:

• Двойное резервирование. Установлены два взаиморезервируемых зарядно-выпрямительных устройства (ЗВУ) по 40 А. При отказе одного модуля второй обеспечивает полное покрытие нагрузки.
• Резервирование питания. На выходе организованы две секции отходящих шин 220 В. Автономную работу нагрузки поддерживают две группы аккумуляторных батарей — 17 шт. в каждой, ёмкостью не менее 65 А·ч.
• «Горячая» замена. Модули ФОРПОСТ поддерживают «горячую замену», что позволяет обслуживать систему без отключения питания ответственных потребителей.
• Непрерывный мониторинг системы. Реализован пофидерный контроль изоляции отходящих линий с выводом всей телеметрии (статус фидеров, состояние изоляции) на общий дисплей в реальном времени.

Состав решения

В комплект поставки вошло следующее основное оборудование:

Технические параметры системы:

• Вход: 2 ввода  АС 380 В, 50 Гц.
• Выход: DС 220 В, номинальный ток 40 А.
• Стабильность: Отклонение выходного напряжения ±1%, пульсации ±1%.
• Защита: IP21, защита от перенапряжений, контроль изоляции.
• Протоколы и интерфейсы: RS-485 (Modbus RT), «сухие контакты», Ethernet (Modbus TCP, SNMP) WEB-интерфейс.

Технологические преимущества

• Модульная архитектура позволяет наращивать мощность и реализовывать резервирование (N+1, N+N) как по силовым, так и по управляющим цепям.
• Встроенная гальваническая развязка повышает электробезопасность и защищает обслуживающий персонал от поражения электрическим током.
• Пофидерный контроль изоляции обеспечивает точное определение проблемного фидера без поиска неисправности по всей системе. Вся информация выводится на единый дисплей.
• Устойчивость к отклонениям входного напряжения — система сохраняет работоспособность и обеспечивает автономное питание нагрузки от АКБ.
• Простота интеграции — наличие дискретных сигналов и цифровых интерфейсов позволяет встроить решение в существующую АСУ ТП.
