Инструкция по настройке УКУ для клиентов

Пошаговая инструкция подключения УКУ для удаленного мониторинга

Способ 1: Подключение через WEB-интерфейс (HTTP)

Самый простой способ для быстрого мониторинга и настройки системы.

Порядок действий:

1. Настройка сети на УКУ (через меню устройства):

• В главном меню УКУ пролистайте вниз кнопками вверх/вниз до пункта «Установки» и нажмите черную кнопку ввод.

2. Введите пароль меню (стандартный 184):

• Для изменения цифры используйте кнопки вверх/вниз.

• Для перехода к следующей цифре используйте кнопки влево/вправо.

• Для подтверждения пароля нажмите черную кнопку ввод.

3. В меню установок найдите и зайдите в подпункт «Ethernet», нажав черную кнопку ввод.

• Для перемещения используйте кнопки вверх/вниз.

• Убедитесь, что опция «Ethernet вкл./выкл.» установлена в значение «вкл.». При необходимости измените, нажав черную кнопку ввод, либо используя кнопки влево/вправо.

• Отключите DHCP-клиент (опция «DHCP клиент вкл./выкл.» = выкл).

• Вручную задайте сетевые параметры, соответствующие вашей локальной сети:

◦ Статический IP-адрес

◦ Маску подсети

◦ Шлюз (при необходимости)

• Для изменения значения мерцающей группы адреса используйте кнопки влево/вправо. Для перехода к следующей группе удерживайте черную кнопку ввод.

4. Задайте «Пароль WEB интер.-са» для доступа к веб-интерфейсу. Пароль может содержать цифры, латинские буквы и символ * (звездочка), который обозначает окончание пароля.

Перезагрузите УКУ для применения настроек (кнопка сброса на лицевой панели).

5. Подключение компьютера и вход в интерфейс:

• Откройте веб-браузер (Chrome, Яндекс.Браузер, Opera и т.д.).

• В адресной строке браузера введите IP-адрес УКУ (который вы задали, например, 192.168.1.1) и нажмите Enter

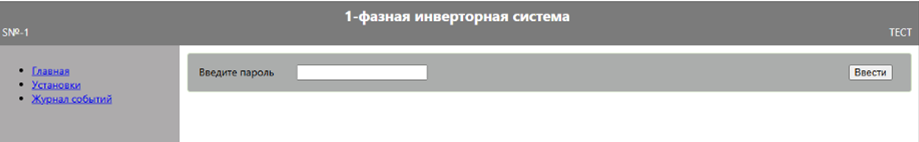

• В открывшемся окне введите заданный ранее «Пароль WEB интер.-са» и нажмите кнопку «Ввести».

6. Работа в веб-интерфейсе:

• После ввода пароля откроется доступ к веб-страницам устройства.

• Длительность сеанса — 10 минут, после чего произойдет автоматический выход.

• Доступные действия через WEB:

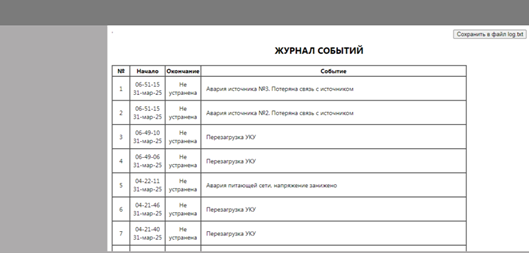

◦ Для ЗВУ: просмотр и выгрузка Журнала событий в файл log.txt.

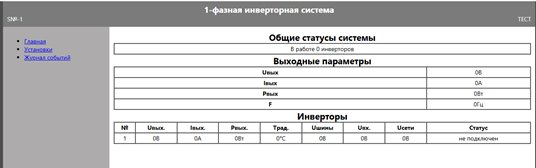

◦ Для ИБЭП и Инверторов: просмотр всех текущих параметров (напряжения, токи, статусы), изменение уставок, управление специальными функциями (например, контроль емкости АКБ) и просмотр журналов событий.

Способ 2: Подключение по протоколу SNMPv1

Этот способ предназначен для интеграции в системы мониторинга (например, Zabbix, PRTG).

Порядок действий:

1. Настройка сети на УКУ (через меню устройства):

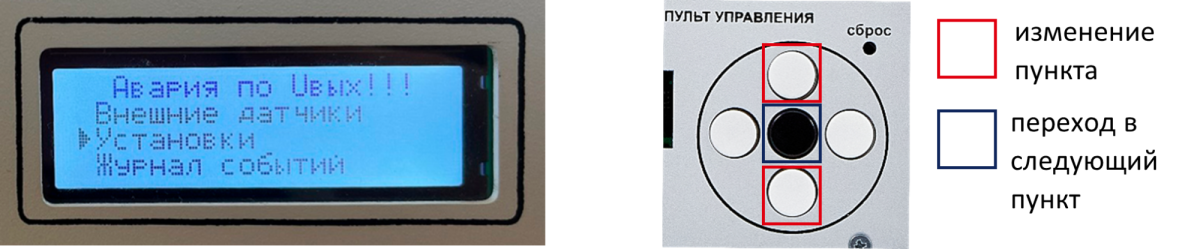

• В главном меню УКУ пролистайте вниз кнопками вверх/вниз до пункта «Установки» и нажмите черную кнопку ввод.

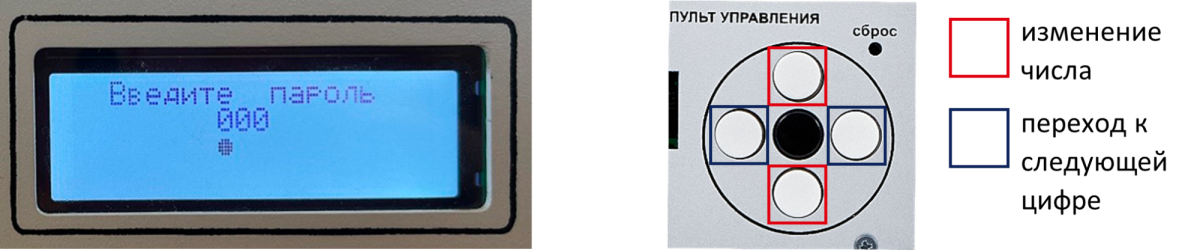

2. Введите пароль меню (стандартный 184):

• Для изменения цифры используйте кнопки вверх/вниз.

• Для перехода к следующей цифре используйте кнопки влево/вправо.

• Для ввода пароля нажмите черную кнопку ввод.

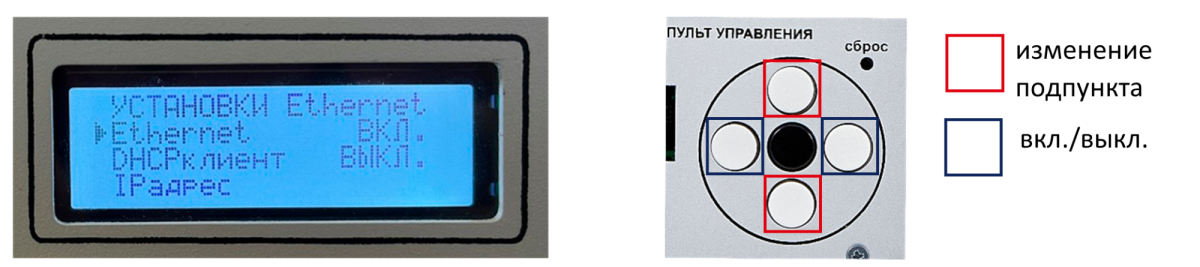

3. В меню установок найдите и зайдите в подпункт «Ethernet», нажав черную кнопку ввод.

• Убедитесь, что опция «Ethernet вкл./выкл.» установлена в значение «вкл.». При необходимости измените, нажав черную кнопку, либо используя кнопки влево/вправо.

• Отключите DHCP-клиент (опция «DHCPклиент вкл./выкл.» = выкл).

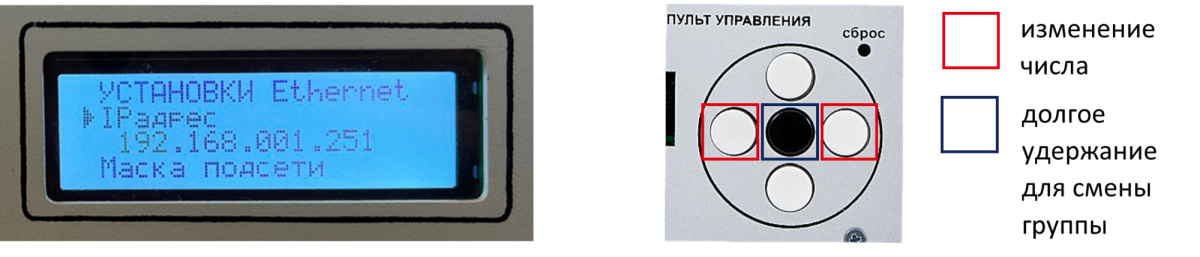

• Вручную задайте сетевые параметры, соответствующие вашей локальной сети:

◦ Статический IP-адрес

◦ Маску подсети

◦ Шлюз (при необходимости)

• Для изменения значения мерцающей группы адреса используйте кнопки влево/вправо. Для перехода к следующей группе удерживайте черную кнопку ввод.

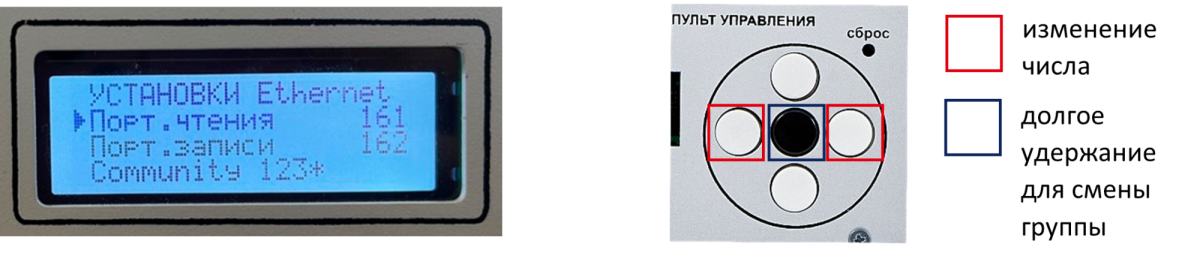

4. Настройте порты (обычно используются по умолчанию):

• «Порт чтения» (Read) — как правило, 161.

• «Порт записи» (Write) — как правило, 162.

Примечание: можно задать любые другие порты, если того требует ваше ПО для мониторинга.

5. Задайте Community String — это пароль для доступа по SNMP (по умолчанию 123).

• Для выбора символа используйте кнопки влево/вправо.

• Для фиксации символа и перехода к следующему разряду удерживайте черную кнопку ввод примерно 1-1.5 секунды.

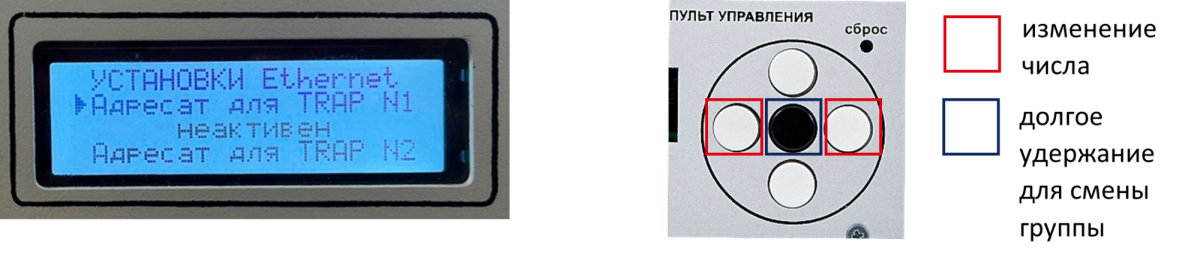

6. (Опционально) Настройте «Адресаты для TRAP» — IP-адреса серверов, на которые УКУ будет автоматически отправлять сообщения об авариях.

Важно: для работы потребуется MIB-файл вашего устройства. Запросите его у производителя.

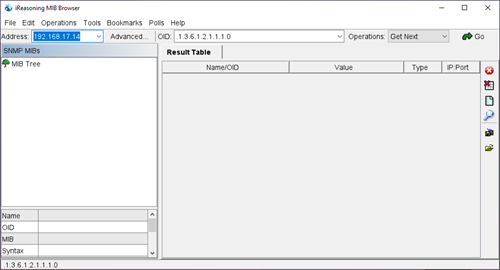

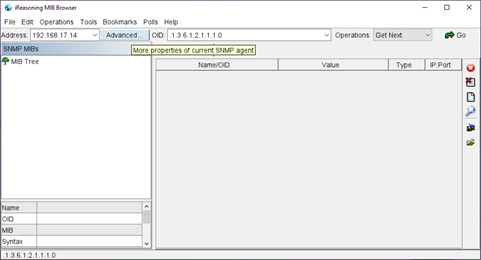

7. Настройка ПО для мониторинга на ПК/сервере:

• Установите программное обеспечение для работы с SNMP (например, бесплатный MIB Browser или настройте систему вроде Zabbix).

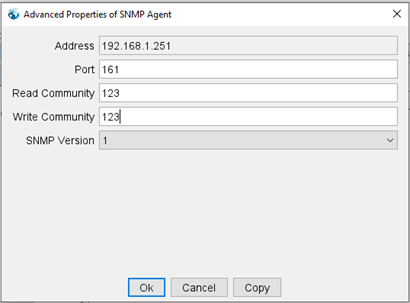

• В настройках программы добавьте новое устройство (УКУ), указав:

◦ IP-адрес УКУ. Задается в поле Address

◦ Порт (обычно 161). Настраивается во вкладке «Advanced»

◦ Community (пароль, который вы задали на УКУ, задается в полях read community и write community).

8. Загрузите в программу полученный MIB-файл. Это необходимо для отображения названий и структуры параметров устройства (mib-файл высылаем по запросу клиента).

• Для запроса mib-файла потребуется предоставить информацию по версии ПО контроллера УКУ. Посмотреть версию ПО можно в основном меню в одноименном подменю «Версия ПО».

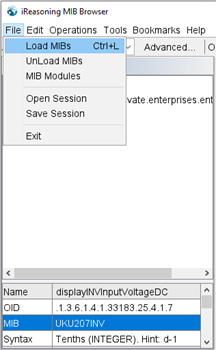

• Для загрузки MIB-файла нужно перейти во вкладку «File» и выбрать пункт «Load MIBs».

Для полноценной настройки мониторинга используйте таблицу (описание MIB-файла) SNMP-регистров из руководства по эксплуатации. В таблице указано за какой конкретный параметр (напряжение, ток, статус) отвечает каждый регистр (OID).

9. Возможности при работе через SNMP

• Мониторинг: автоматический сбор всей телеметрии (напряжения, токи, мощность, температура, статусы работы).

• Управление: дистанционное включение/выключение устройств, изменение уставок (если это поддерживается протоколом для вашей модели).

• Оперативное оповещение: приём TRAP-сообщений о событиях и авариях в реальном времени на ваш сервер мониторинга.

Способ 3: Подключение по протоколу Modbus TCP

Промышленный протокол для мониторинга и настройки системы.

1. Настройка сети на УКУ (через меню устройства):

• В главном меню УКУ пролистайте вниз кнопками вверх/вниз до пункта «Установки» и нажмите черную кнопку ввод.

2. Введите пароль меню (стандартный 184):

• Для изменения цифры используйте кнопки вверх/вниз.

• Для перехода к следующей цифре используйте кнопки влево/вправо.

• Для ввода пароля нажмите черную кнопку ввод.

3. В меню установок найдите и зайдите в подпункт «Ethernet» (нажмите черную кнопку ввод). Для перемещения используйте кнопки вверх/вниз.

• Убедитесь, что опция «Ethernet вкл./выкл.» установлена в значение «вкл.». При необходимости измените, нажав черную кнопку ввод, либо используя кнопки влево/вправо.

• Отключите DHCP-клиент (опция «DHCPклиент вкл./выкл.» = выкл).

• Вручную задайте сетевые параметры, соответствующие вашей локальной сети:

◦ Статический IP-адрес

◦ Маску подсети

◦ Шлюз (при необходимости)

• Для изменения значения мерцающей группы адреса используйте кнопки влево/вправо. Для перехода к следующей группе удерживайте черную кнопку ввод.

Важно: специальных настроек Modbus в меню УКУ не требуется. Протокол работает поверх уже настроенного TCP/IP-соединения.

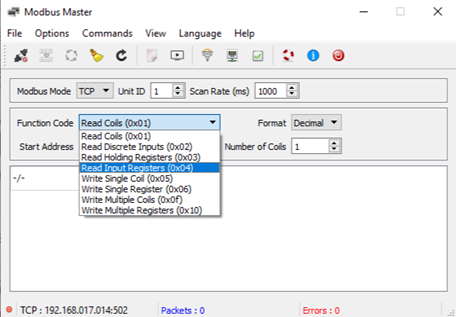

4. Настройка ПО (Master) на ПК или сервере.

• Установите на ПК программное обеспечение, поддерживающее Modbus TCP, например:

◦ Бесплатный QModMaster, QModBus и др.

◦ Коммерческие или встроенные драйверы SCADA-систем (Ignition, WinCC OA, TRACE MODE и др.).

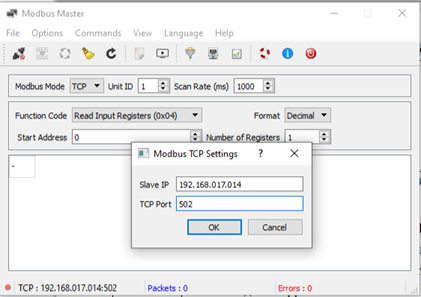

• В программе создайте новое соединение (connection) со следующими параметрами:

◦ Тип протокола: Modbus TCP.

◦ IP-адрес устройства: IP-адрес вашего УКУ.

◦ TCP-порт: стандартный порт 502.

• Все регистры двухбайтные (16 бит). Нумерация битов в байте начинается с нуля.

• Для чтения и записи данных используйте таблицу Modbus-регистров:

◦ Чтение измеряемых параметров работы (измеряемые, вычисляемые):

Используйте команду 0x04 для чтения (Read Input Registers).

◦ Чтение и запись уставок и команд, изменяемые (установочные) параметры:

Используйте команду 0x03 (Read Holding Registers) для чтения и команду 0x06 (Write Single Register) для записи.

Ключевой документ: для работы обязательно потребуется таблица (Описание регистров MODBUS и протокола) Modbus-регистров вашего конкретного УКУ. В ней указано, описание регистров, единицы измерения и точность данных, находящихся в регистре. Эта таблица находится в руководстве по эксплуатации.

5. Возможности при работе через Modbus TCP:

• Опрос данных в реальном времени.

• Дистанционное управление.

• Изменение уставок.

• Интеграция УКУ в единую систему автоматизации объекта.
