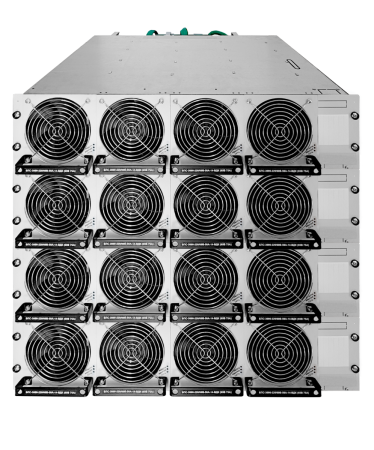

ВДК-48000-(170-230)/230В-800А-16/16-12U

Новинка

Основные характеристики

Диапазон входного напряжения пост. тока - 170-230 В
Номинальное выходное напряжение пост. тока - 230В
Номинальный выходной ток - 800А
Мощность нагрузки - 48000Вт
Охлаждение - принудительное
Возможность параллельной работы - да
Управление и контроль - УКУ 207.11, УКУ 207.13
Мониторинг - RS485 (ModBUS RTU), Ethernet (SNMP v1, ModBUS TCP)
Количество БПС - 16 шт.
Исполнение - в стойку 19"
Габариты (В х Ш х Г) - 532 х 620 х 605 (6U)
Масса, кг, не более - 148

Артикул: 15-5365516

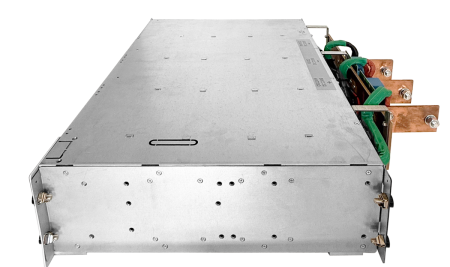

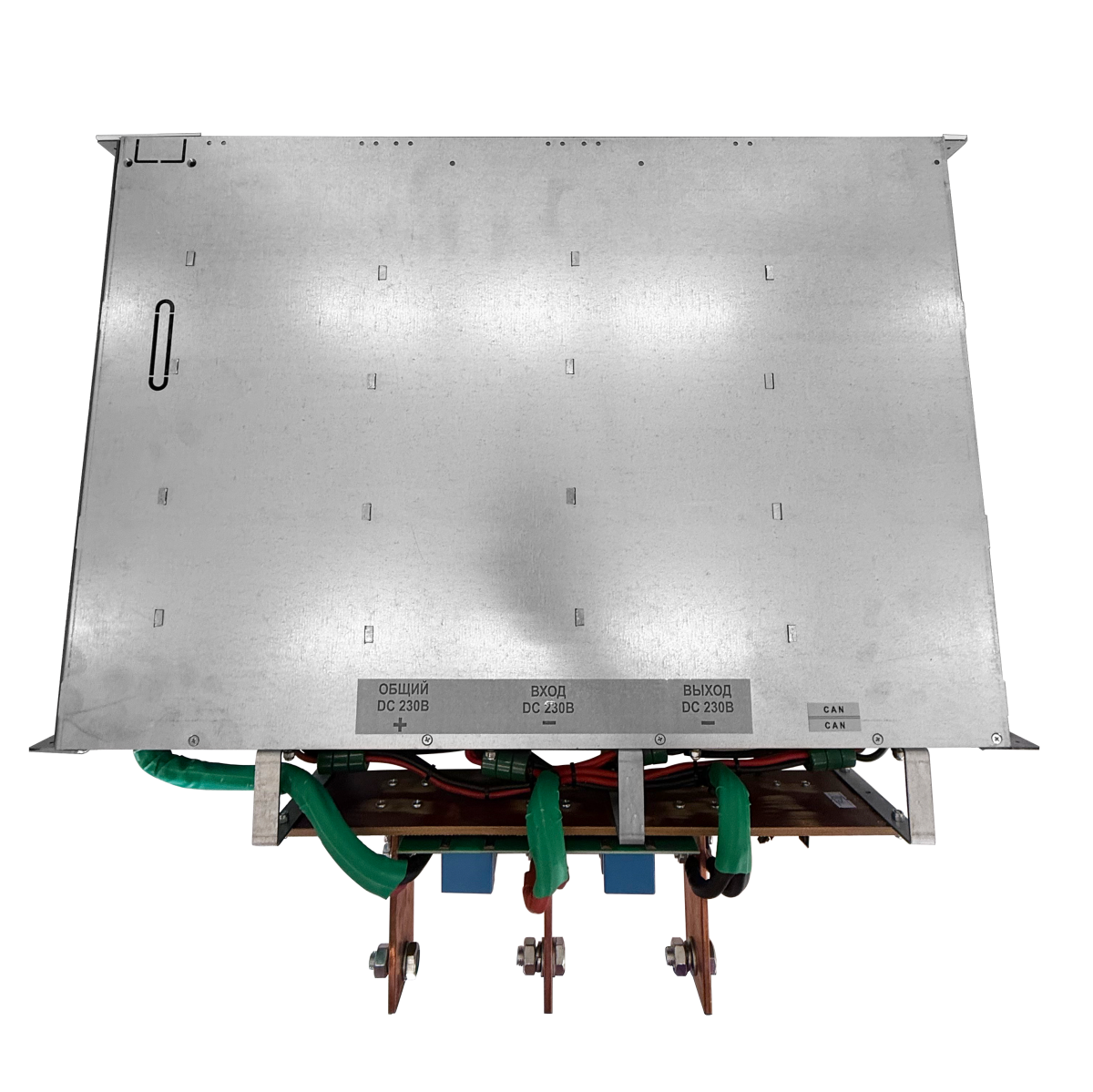

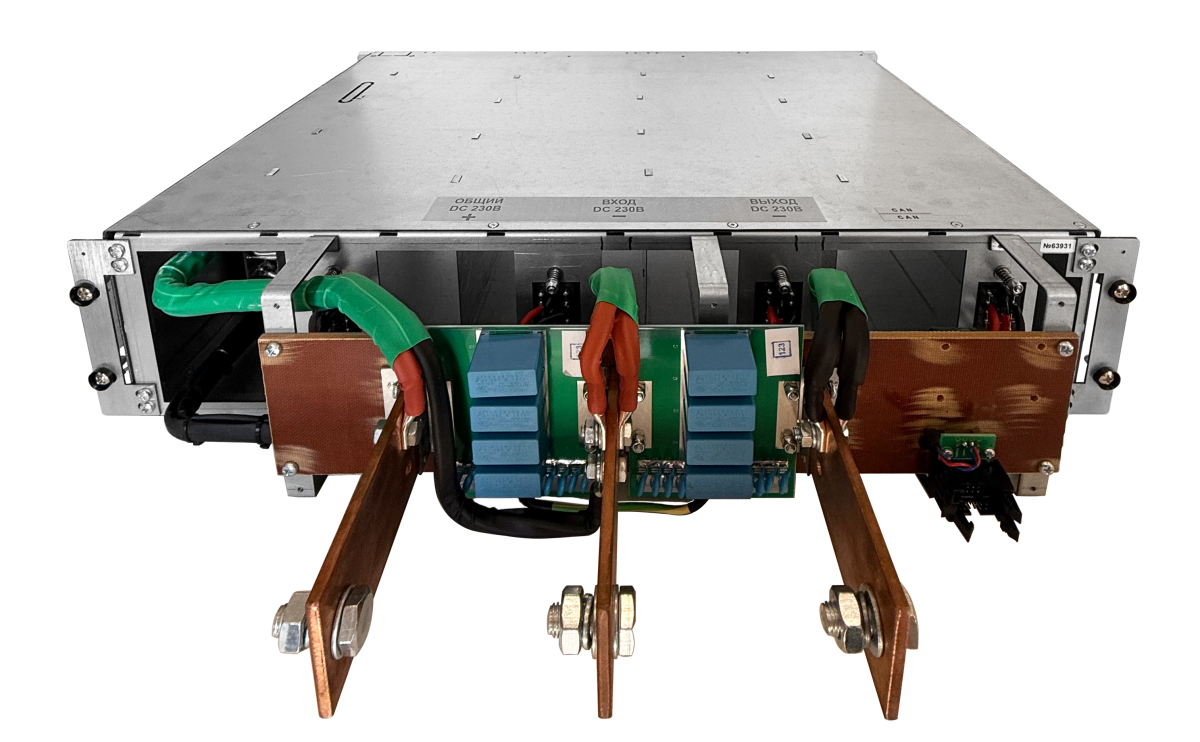

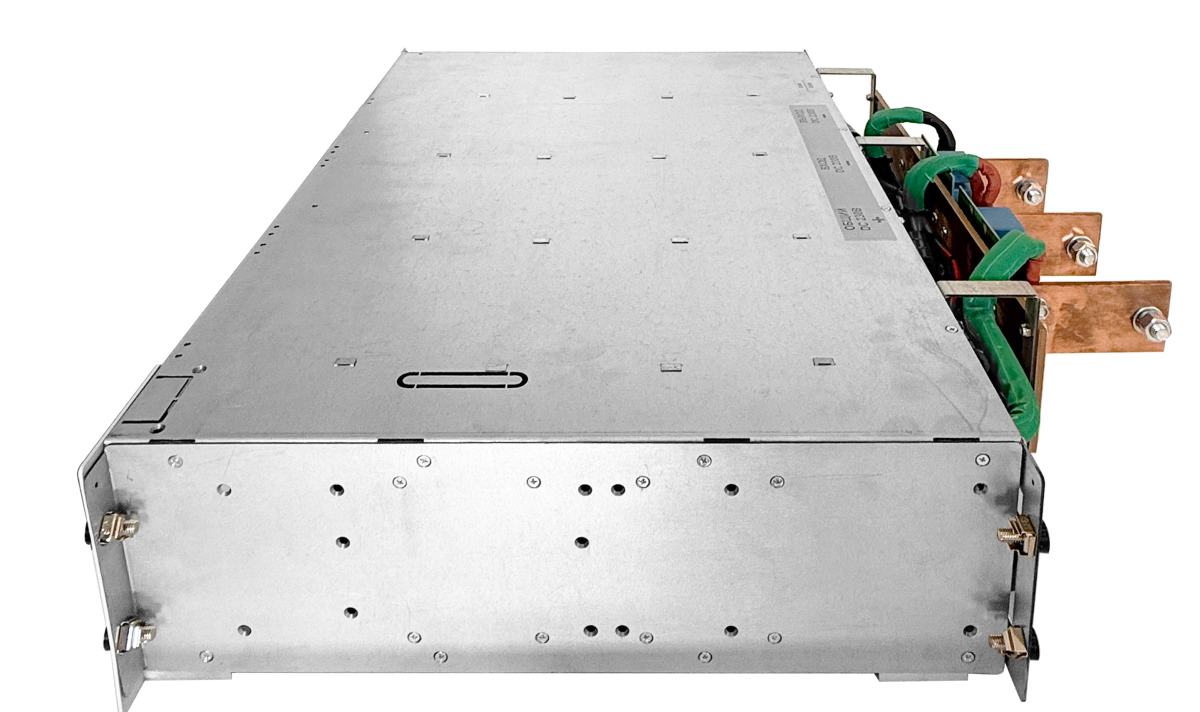

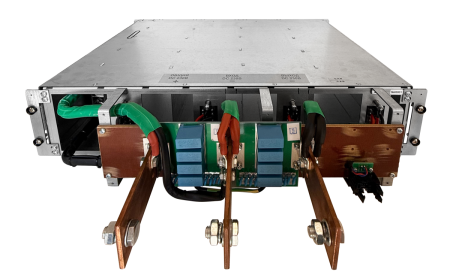

Модульный вольто-добавочный конвертор
ВДК-48000-(170-230)/230В-800А-16/16-12U

Предназначен для стабилизации напряжения на нагрузке на уровне 230В при снижении напряжения на батарее до 165В.

ВДК выполнен по модульному типу устройств и состоит из шестнадцати преобразователей напряжения. Это обеспечивает его высокую надежность и ремонтопригодность и позволяет, в случае необходимости, наращивать выходную мощность.

Гарантия: 36 месяцев

Добавить в спецификацию

Запросить цену

Характеристики

Характеристики1

—

Количество преобразователей напряжения	16
Номинальное выходное напряжение постоянного тока, В	230
Рабочий диапазон уставки номинального выходного напряжения, В (для Uвх не менее 170В)	225 ÷ 235
Номинальный рабочий диапазон изменения входного напряжения, В	170 – 230
Номинальный выходной ток, А	800
Рабочий диапазон изменения входного напряжения в режиме перегрузки с сохранением стабилизации U, В	165 – 230
Перегрузочная способность с сохранением стабилизации выходного напряжения	150% в течение не менее 60 сек.
Статическая точность поддержания номинального выходного напряжения, не более %	±0,5
Пульсации выходного напряжения, не более %	±0,5
Минимальное входное напряжение, В (порог отключения / порог включения)	160 ±2 / 180 ± 2
Максимальное входное напряжение, В	270
Диапазон уставки защиты от повышения выходного напряжения, В (при скачкообразном изменении Uвх)	245
Ток короткого замыкания продолжительностью	Один шунтирующий диод
не более 10мс, А	40000
не более 0,5с, А	3000
Коэффициент полезного действия не ниже, %	97
Максимальный ток потребления при входном напряжении 165В, А	512
Максимальный пусковой ток, А	400
Габариты (В х Ш х Г) мм, не более	532 х 620 х 605
Масса кг, не более	148

Отправить прайс-лист в Telegram

Ваш номер телефона *

раздел

Я даю своё согласие на обработку персональных данных и принимаю условия политики конфиденциальности.

Количество преобразователей напряжения	16
Номинальное выходное напряжение постоянного тока, В	230
Рабочий диапазон уставки номинального выходного напряжения, В (для Uвх не менее 170В)	225 ÷ 235
Номинальный рабочий диапазон изменения входного напряжения, В	170 – 230
Номинальный выходной ток, А	800
Рабочий диапазон изменения входного напряжения в режиме перегрузки с сохранением стабилизации U, В	165 – 230
Перегрузочная способность с сохранением стабилизации выходного напряжения	150% в течение не менее 60 сек.
Статическая точность поддержания номинального выходного напряжения, не более %	±0,5
Пульсации выходного напряжения, не более %	±0,5
Минимальное входное напряжение, В (порог отключения / порог включения)	160 ±2 / 180 ± 2
Максимальное входное напряжение, В	270
Диапазон уставки защиты от повышения выходного напряжения, В (при скачкообразном изменении Uвх)	245
Ток короткого замыкания продолжительностью	Один шунтирующий диод
не более 10мс, А	40000
не более 0,5с, А	3000
Коэффициент полезного действия не ниже, %	97
Максимальный ток потребления при входном напряжении 165В, А	512
Максимальный пусковой ток, А	400
Габариты (В х Ш х Г) мм, не более	532 х 620 х 605
Масса кг, не более	148

Вольто-добавочный конвертор (ВДК) – это устройство, которое используется как стабилизатор напряжения постоянного тока повышающего типа. Он предназначен для работы в системах питания электрических станций и подстанций. ВДК выполнен в виде модульного устройства, состоящего из четырех преобразователей напряжения. Это позволяет ему обеспечить высокую стабильность напряжения в системе, что является ключевым критерием для надежной работы энергетического оборудования, а также для наращивания выходной мощности.
